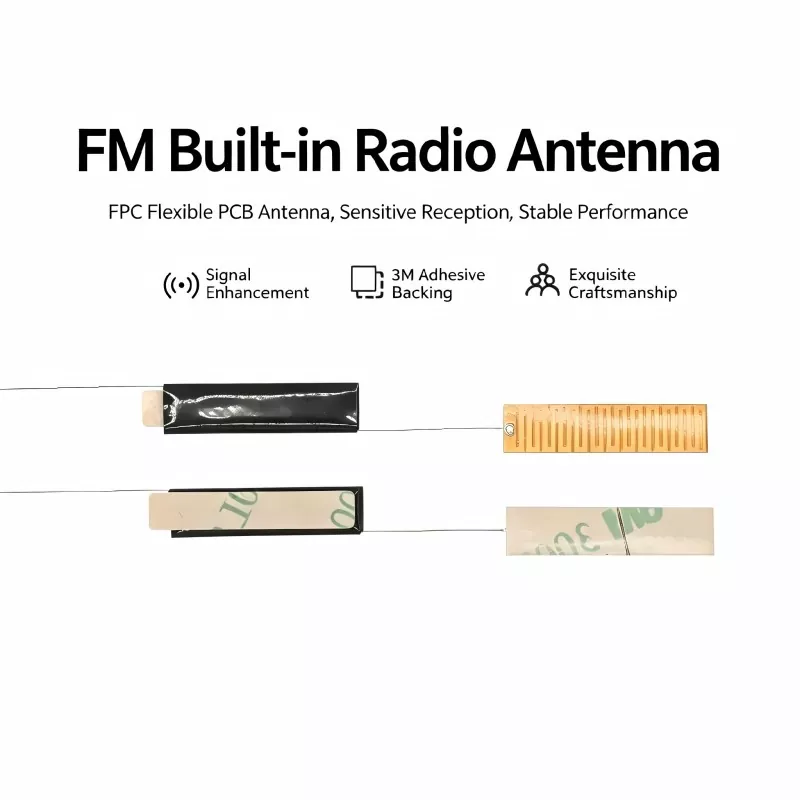

كيانمويطورهوائي راديو FM مدمجللمصنعين الذين يحتاجون إلى استقبال FM يمكن الاعتماد عليه في المنتجات الإلكترونية المدمجة. تم تصميم حل الهوائي الداخلي هذا وفقًا لمتطلبات التكامل العملية، ويمكنه مساعدة الأجهزة الصوتية على تحقيق أداء راديو مستقر مع توفير مساحة التثبيت والحفاظ على التصميم الخارجي النظيف.
يظل راديو FM ميزة مهمة في العديد من أنظمة الصوت الخاصة بالسيارات وأجهزة الراديو المحمولة ومكبرات الصوت التي تعمل بتقنية Bluetooth ومنتجات الصوت الذكية والإلكترونيات الاستهلاكية. ومع ذلك، فإن إضافة استقبال FM إلى جهاز صغير الحجم يتطلب أكثر من مجرد توصيل هوائي بجهاز الاستقبال. يمكن أن تؤثر أبعاد الهوائي والمواد الفريتية ولف الملف وموقع التثبيت وتوجيه الكابل والمكونات الإلكترونية المحيطة على جودة الاستقبال. يوفر هوائي راديو FM المدمج للمصنعين بديلاً مدمجًا للهوائيات الخارجية التقليدية. تشرح هذه المقالة مبدأ عملها ومزايا التصميم وقيمة التطبيق واعتبارات الشراء الرئيسية وطرق التكامل العملي.
جدول المحتويات
ما الذي يجب أن يعرفه المصنعون عن هوائيات FM المدمجة؟
كيف يتم تصميم هوائي راديو FM المدمج؟
ما أهمية تصميم الهوائي الداخلي؟
ما هي المنتجات التي يمكنها استخدام هوائي FM مدمج؟
ما هي العوامل التي تؤثر على أداء استقبال FM؟
ما هي المواصفات التي يجب على المشترين مقارنتها؟
كيف يمكن للمهندسين دمج الهوائي في المنتج؟
ما الذي يجب أن تبحث عنه في مورد هوائي FM؟
الأسئلة الشائعة حول هوائي راديو FM المدمج
هل هوائي راديو FM المدمج مناسب لمنتجك؟
ما الذي يجب أن يعرفه المصنعون عن هوائيات FM المدمجة؟
هوائي FM المدمج هو مكون استقبال داخلي مصمم لالتقاط إشارات بث FM دون الحاجة إلى هوائي تلسكوبي خارجي تقليدي. يتم تثبيته داخل مبيت المنتج ومتصلاً بدائرة استقبال FM من خلال موصل أو دبوس أو واجهة كهربائية أخرى.
بالنسبة للعديد من المنتجات التجارية، يوفر التثبيت الداخلي توازنًا مهمًا بين وظيفة التردد اللاسلكي والتصميم الصناعي. بدلاً من السماح للهوائي بالتمدد خارج العلبة، يمكن للمصنعين وضع مكون الاستقبال داخل المساحة المتاحة.
يتم استخدام بنية الفريت بشكل شائع لتطبيقات استقبال FM المدمجة. تساعد مادة الفريت على تركيز التدفق المغناطيسي حول الملف، بينما يقوم موصل الجرح بتحويل الطاقة الكهرومغناطيسية إلى إشارة كهربائية يمكن معالجتها بواسطة دائرة الاستقبال.
وبالتالي يصبح الهوائي جزءًا من نظام التردد اللاسلكي الشامل بدلاً من كونه ملحقًا معزولًا. ويعتمد أدائه على خصائصه الكهربائية والبيئة التي يعمل فيها.
كيف يتم تصميم هوائي راديو FM المدمج؟
يبدأ تصميم هوائي FM الداخلي عادةً بنطاق التردد المستهدف ومساحة التثبيت المتاحة. يقوم المهندسون بعد ذلك بتحديد أبعاد الفريت المناسبة، وهيكل اللف، ومواصفات الأسلاك، وطريقة الاتصال، والتكوين الميكانيكي.
الفريت الأساسية
يعد قلب الفريت جزءًا مهمًا من هيكل الاستقبال المغناطيسي. تؤثر خصائصه المادية وأبعاده الفيزيائية على مدى فعالية تفاعل الهوائي مع المجال الكهرومغناطيسي المحيط.
لفائف الدقة
يتم لف السلك النحاسي حول قلب الفريت وفقًا للمتطلبات الكهربائية المحددة. يعد اتساق الملف مهمًا لأن الاختلافات يمكن أن تؤثر على الخصائص الكهربائية لوحدات الهوائي الفردية.
هيكل الاتصال
اعتمادًا على الجهاز المضيف، يمكن للهوائي استخدام تكوينات مختلفة للكابل أو الدبوس أو الموصل. تعمل بنية الاتصال المناسبة على تبسيط عملية التجميع وتقليل التعديلات غير الضرورية على لوحة PCB الخاصة بالعميل.
التكوين الميكانيكي
يجب مراعاة الأبعاد في مرحلة التصميم المبكرة. قد يظل الهوائي الذي يعمل بشكل جيد كهربائيًا غير مناسب إذا لم يكن من الممكن ملاءمته داخل العلبة المقصودة أو يتداخل مع المكونات الأخرى.
ما أهمية تصميم الهوائي الداخلي؟
أصبحت الأجهزة الإلكترونية الحديثة أصغر حجمًا مع دمج المزيد من الوظائف. وهذا يخلق بيئة مليئة بالتحديات لمكونات التردد اللاسلكي لأن المساحة الداخلية القيمة تتم مشاركتها بواسطة البطاريات وثنائي الفينيل متعدد الكلور ومكبرات الصوت والمعالجات ودوائر الطاقة والهياكل الميكانيكية.
يمكن للهوائي الداخلي المصمم بشكل صحيح أن يقدم العديد من الفوائد العملية:
- تحسين المساحة:يتم تركيب الهوائي داخل المنتج بدلاً من الحاجة إلى مساحة تركيب خارجية.
- تحسين مظهر المنتج:لا حاجة إلى هوائي تلسكوبي طويل للتشغيل اليومي.
- الحماية الميكانيكية:يقلل الوضع الداخلي من التعرض للانحناء العرضي أو التأثير الجسدي.
- التكامل المرن:يمكن أن تستوعب الأبعاد المخصصة تخطيطات مختلفة للأغلفة.
- التجميع المتسق:يمكن لموضع التركيب الداخلي المحدد أن يدعم الإنتاج الموحد.
- تنوع التطبيق:يمكن تكييف نفس مفهوم الهوائي الأساسي مع المنتجات الإلكترونية المختلفة.
ترتبط هذه المزايا بشكل خاص بالمصنعين الذين يرغبون في الجمع بين راديو FM والوظائف اللاسلكية والرقمية الحديثة في هيكل صغير الحجم.
ما هي المنتجات التي يمكنها استخدام هوائي FM مدمج؟
نطاق التطبيق أوسع من أجهزة الراديو المستقلة التقليدية. وطالما أن النظام الإلكتروني يشتمل على وظيفة استقبال FM ويوفر بيئة تثبيت مناسبة، فيمكن التفكير في هوائي داخلي.
| طلب | المتطلبات النموذجية | ميزة الهوائي الداخلي |
|---|---|---|
| صوت السيارة | استقبال FM مستقر في وحدة تحكم مدمجة | تركيب مخفي |
| مكبرات صوت بلوتوث | وظيفة FM مدمجة مع الصوت اللاسلكي | تصميم موفر للمساحة |
| أجهزة الراديو المحمولة | السكن المدمج والتشغيل المحمول | انخفاض المكونات الخارجية |
| ساعات منبهة | وظيفة راديو FM متكاملة | مظهر المنتج نظيف |
| معدات الصوت الذكية | وظائف متعددة داخل حاوية واحدة | وضع داخلي مرن |
| أجهزة الاستقبال المتخصصة | تكامل الترددات اللاسلكية الخاص بالتطبيق | تكوين قابل للتخصيص |
ما هي العوامل التي تؤثر على أداء استقبال FM؟
إن اختيار هوائي بالتردد الاسمي الصحيح هو الخطوة الأولى فقط. يمكن أن يتأثر الأداء في العالم الحقيقي بعدة عوامل إضافية.
1. موقع التثبيت
يجب وضع الهوائي في مكان يمكنه استقبال إشارة التردد اللاسلكي بشكل فعال. قد يؤدي تثبيته بجوار مكونات موصلة كبيرة أو دوائر عالية الضوضاء إلى تقليل الأداء العملي.
2. تخطيط ثنائي الفينيل متعدد الكلور
يمكن أن يؤثر ثنائي الفينيل متعدد الكلور على البيئة الكهرومغناطيسية للهوائي. يجب على المهندسين مراعاة المسافة بين الهوائي والمعالجات، وتبديل مصادر الطاقة، والواجهات عالية السرعة، ومصادر التداخل المحتملة الأخرى.
3. مادة الضميمة
توفر العلب البلاستيكية وغير الموصلة عمومًا بيئة ترددات لاسلكية مختلفة عن العبوات المعدنية. ولذلك ينبغي إدراج السكن النهائي في اختبار النموذج الأولي.
4. توجيه الكابل
يجب توجيه سلك الهوائي بعناية وإبعاده عن مصادر الضوضاء الكهربائية غير الضرورية. يمكن أن يساعد توجيه الكابلات المتسق أيضًا في الحفاظ على أداء إنتاج قابل للتكرار.
5. حساسية المتلقي
لا يمكن للهوائي أن يعوض كل القيود في دائرة الاستقبال. ينبغي تقييم خصائص الهوائي وأداء جهاز الاستقبال معًا أثناء تطوير المنتج.
ما هي المواصفات التي يجب على المشترين مقارنتها؟
عند شراء هوائي FM، يجب على فرق الشراء إنشاء ورقة مواصفات فنية قبل طلب عروض الأسعار. وهذا يجعل المقارنة بين الموردين أكثر فائدة ويقلل من مخاطر اختيار مكون بناءً على السعر فقط.
| مواصفة | التقييم الموصى به | أهمية الشراء |
|---|---|---|
| نطاق التردد | تأكد من التوافق مع نطاق FM المطلوب | ضروري |
| مادة الفريت | تقييم المواد والاتساق | عالي |
| لف لفائف | التحقق من دقة اللف والتكرار | عالي |
| أبعاد | تطابق المساحة الداخلية المتاحة | ضروري |
| طول الرصاص | تأكيد متطلبات ثنائي الفينيل متعدد الكلور والتجميع | واسطة |
| موصل | التحقق من التوافق الكهربائي والميكانيكي | عالي |
| نطاق درجة الحرارة | تطابق بيئة التشغيل | متوسطة إلى عالية |
| التخصيص | تحديد ما إذا كانت مواصفات OEM مدعومة | عالي |
بالنسبة للإنتاج بكميات كبيرة، يجب على المشترين أيضًا مراعاة إجراءات الموافقة على العينات، والتفتيش الوارد، واتساق الإنتاج، والتعبئة، والمهلة الزمنية، والدعم الفني.
كيف يمكن للمهندسين دمج الهوائي في المنتج؟
يجب أن تبدأ عملية تكامل الهوائي الناجحة قبل تجميد العلبة النهائية. يمكن أن يؤدي التنسيق المبكر بين مورد الهوائي ومهندس PCB والمهندس الميكانيكي والشركة المصنعة للمنتج إلى منع عمليات إعادة التصميم الباهظة الثمن.
- تحديد متطلبات الترددات اللاسلكية:إنشاء نطاق تردد FM المستهدف وبنية جهاز الاستقبال.
- حجز مساحة التثبيت:تحديد موقع الهوائي قبل استكمال التخطيط الميكانيكي.
- تقديم الرسومات:قم بمشاركة الأبعاد المتوفرة ومتطلبات الاتصال مع الشركة المصنعة للهوائي.
- تطوير العينات:تقييم النماذج الأولية للهوائيات المخصصة في المنتج المقصود.
- اختبار التجميع الكامل:قياس الاستقبال في ظل ظروف التشغيل الواقعية.
- الانتهاء من مواصفات الإنتاج:أبعاد القفل ومعلمات اللف والكابلات والموصلات ومعايير الفحص.
يعد اختبار النموذج الأولي مهمًا بشكل خاص لأن أداء الهوائي الذي يتم قياسه خارج المنتج قد لا يمثل الأداء بعد تثبيت الهوائي داخل الهيكل النهائي.
ما الذي يجب أن تبحث عنه في مورد هوائي FM؟
يجب أن يكون المورد المناسب قادرًا على توفير أكثر من مجرد مكون كتالوج. بالنسبة لمشروعات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الشخصي (ODM)، يمكن أن تكون القدرة على الاتصال الفني والتخصيص بنفس أهمية مواصفات الهوائي الأساسية.
عند تقييم الشركة المصنعة أو الموردة للهوائي في الصين، ضع في اعتبارك ما يلي:
- خبرة في إنتاج مكونات هوائي FM ومكونات هوائي RF الأخرى.
- القدرة على تخصيص أبعاد الفريت الأساسية والهياكل المتعرجة.
- تحكم مستقر في لف الملف وتجميع المكونات.
- القدرة على تخصيص الكابلات والدبابيس والموصلات.
- تطوير العينة قبل الإنتاج الضخم.
- رسومات فنية واضحة ومواصفات المنتج.
- إجراءات فحص الجودة لدفعات الإنتاج.
- التواصل سريع الاستجابة أثناء تطوير المنتج.
تركز شركة Qianmu على تطوير الهوائي وتصنيعه لمختلف التطبيقات الإلكترونية. يتيح أسلوبها المخصص للعملاء مناقشة متطلبات التردد وأبعاد التثبيت وطرق الاتصال وغيرها من المعلمات الخاصة بالمشروع قبل الانتهاء من حل الإنتاج.
الأسئلة الشائعة حول هوائي راديو FM المدمج
هل يمكن لهوائي راديو FM المدمج أن يحل محل هوائي تلسكوبي خارجي؟
بالنسبة للعديد من المنتجات الإلكترونية المدمجة، يمكن استخدام هوائي داخلي بدلاً من الهوائي التلسكوبي التقليدي. ومع ذلك، يعتمد الاختيار النهائي على تصميم جهاز الاستقبال، وبنية المنتج، ومساحة التثبيت المتاحة، وأداء الاستقبال المطلوب.
ما هو نطاق تردد FM المدعوم عادةً؟
تعمل العديد من تطبيقات راديو FM التجارية ضمن نطاق 88-108 ميجاهرتز. يجب أن يتطابق تصميم الهوائي الدقيق مع نطاق التردد المطلوب ودائرة الاستقبال.
هل يمكن تخصيص الهوائي لحاوية صغيرة؟
نعم. يمكن أن يعالج التخصيص أبعاد الفريت، وهيكل الملف، وطول الرصاص، وتكوين المحطة، والمتطلبات الميكانيكية الأخرى. يوصى باختبار النموذج الأولي عندما تكون مساحة التثبيت مقيدة للغاية.
هل يؤثر وضع الهوائي على استقبال الراديو؟
نعم. التنسيب يمكن أن يكون له تأثير كبير. قد تؤدي المكونات المعدنية القريبة ودوائر الطاقة والمعالجات وآثار ثنائي الفينيل متعدد الكلور والبطاريات والكابلات إلى تغيير البيئة الكهرومغناطيسية حول الهوائي.
هل يجب اختبار الهوائي داخل المنتج النهائي؟
نعم. يوفر اختبار الهوائي داخل العلبة الفعلية معلومات أكثر واقعية حول أداء الاستقبال النهائي من اختبار الهوائي كمكون مستقل.
لماذا تختار هوائيًا مخصصًا بدلاً من الطراز القياسي؟
يمكن تصميم نموذج مخصص حول الأبعاد المحددة وواجهة جهاز الاستقبال وموقع التثبيت والقيود الميكانيكية للمنتج. وهذا يمكن أن يجعل التكامل أسهل ويقلل الحاجة إلى التعديلات الهيكلية.
هل هوائي راديو FM المدمج مناسب لمنتجك؟
بالنسبة للمنتجات الإلكترونية الحديثة حيث يجب أن تتعايش المساحة والمظهر والموثوقية ووظائف التردد اللاسلكي، يمكن للهوائي المدمج أن يوفر بديلاً عمليًا للتصميمات الخارجية التقليدية. ويعتمد نجاحها على العملية الهندسية الكاملة، بما في ذلك اختيار الفريت، ولف الملف، ومتطلبات التردد، وتصميم ثنائي الفينيل متعدد الكلور، وموضع التثبيت، وهيكل العلبة، واختبار المنتج النهائي.
توفر شركة Qianmu حلولاً مخصصة لهوائي راديو FM المدمج للشركات المصنعة التي تعمل على تطوير المعدات الصوتية وإلكترونيات السيارات وأجهزة الراديو المحمولة ومكبرات صوت Bluetooth وغيرها من الأجهزة التي تدعم FM. إذا كان لديك نطاق تردد معين، أو حجم العلبة، أو متطلبات الكابل، أو واجهة جهاز الاستقبال،اتصل بنالمناقشة مشروعك وتطوير تكوين الهوائي الذي يناسب متطلبات منتجك.
