كيف يمكن لهوائي WiFi بإطار الصور الرقمي تحسين الأداء اللاسلكي ونقل الصور عن بعد

عندما تحتاج إطارات الصور الذكية إلى مزامنة سحابية موثوقة، وتحديثات سريعة للصور، واتصال لاسلكي مستقر، فهذا هو الخيار الصحيحهوائي واي فاي بإطار صور رقمييصبح أحد مكونات الأجهزة الهامة.كيانموتطور حلول هوائيات مخصصة لإطارات الصور الرقمية المدمجة، مما يساعد الشركات المصنعة على معالجة توهين الإشارة والتداخل الداخلي ومساحة التثبيت المحدودة من خلال تصميم التردد اللاسلكي الخاص بالتطبيق.

يعتمد إطار الصورة الرقمية على شبكة WiFi لوظائف مثل المزامنة السحابية ونقل الصور عن بعد وتحديثات المحتوى المجدولة وإدارة الأجهزة القائمة على التطبيق. ومع ذلك، يعمل الهوائي داخل حاوية مدمجة تحتوي على شاشات وبطاريات ولوحات دوائر ومكونات أخرى قد تؤثر على أداء التردد اللاسلكي. يمكن تصميم هوائي مخصص حول الهيكل المادي للإطار ونطاقات التشغيل والموصل وتوجيه الكابل وموضع التثبيت. يدعم حل Qianmu تطبيقات 2.4 جيجا هرتز و5 جيجا هرتز، مع المواصفات القياسية بما في ذلك المعاوقة 50 أوم، وSWR ≥1.8، وكسب 2–4 ديسيبل، وFPC، أو PCB SMT، أو تكوينات قضبان لاصقة خارجية. تتوفر أيضًا الأبعاد المخصصة والموصلات وأطوال الكابلات ومعلمات التردد اللاسلكي لتصميمات الأجهزة المختلفة.

جدول المحتويات

1. لماذا يحتاج إطار الصورة الرقمية إلى هوائي WiFi مخصص؟
2. كيف يعمل الهوائي داخل إطار الصورة الذكي؟
3. ما هي المواصفات التي يجب على المشترين تقييمها؟
4. أين يمكن استخدام هذه الهوائيات؟
5. كيف يجب تثبيت هوائي WiFi؟
6. كيف يجب على الشركات المصنعة اختيار الهوائي المناسب؟
7. لماذا تفكر في شركة Qianmu لإنتاج الهوائي المخصص؟
8. الأسئلة المتداولة

لماذا يحتاج إطار الصورة الرقمية إلى هوائي WiFi مخصص؟

إطار الصور الرقمي الذكي هو أكثر من مجرد شاشة عرض. تتصل العديد من الطرز الحديثة بأجهزة التوجيه أو تطبيقات الهاتف المحمول أو الأنظمة الأساسية السحابية أو أنظمة إدارة المحتوى حتى يتمكن المستخدمون من تحميل الصور عن بُعد وإدارة المحتوى المعروض. وهذا يجعل الاتصال اللاسلكي جزءًا مهمًا من تجربة المنتج الشاملة.

تكمن الصعوبة في أن إطار الصورة عادةً ما يكون به مساحة داخلية محدودة. يمكن أن تؤثر الشاشة والبطارية واللوحة الرئيسية ومكبر الصوت والمكونات المعدنية والإلكترونيات الأخرى على أداء الهوائي. قد يعمل الهوائي العالمي في ظروف المختبر ولكنه يتصرف بشكل مختلف بعد دمجه في العلبة النهائية.

ولذلك تم تصميم هوائي مخصص حول بيئة التطبيق الفعلية. تشير معلومات منتج Qianmu إلى أن حلها محسّن لإطارات الصور صغيرة الحجم مقاس 7 بوصة إلى 15.6 بوصة وللتداخل المحتمل الناتج عن الشاشات والبطاريات واللوحات الأم.

• يدعم الاتصال السحابي المستقر ونقل الصور عن بعد.
• مصممة لمساحات التثبيت الداخلية المدمجة.
• متاح للتطبيقات اللاسلكية بتردد 2.4 جيجا هرتز و5 جيجا هرتز.
• يمكن تهيئتها بموصلات وأطوال كابلات مختلفة.

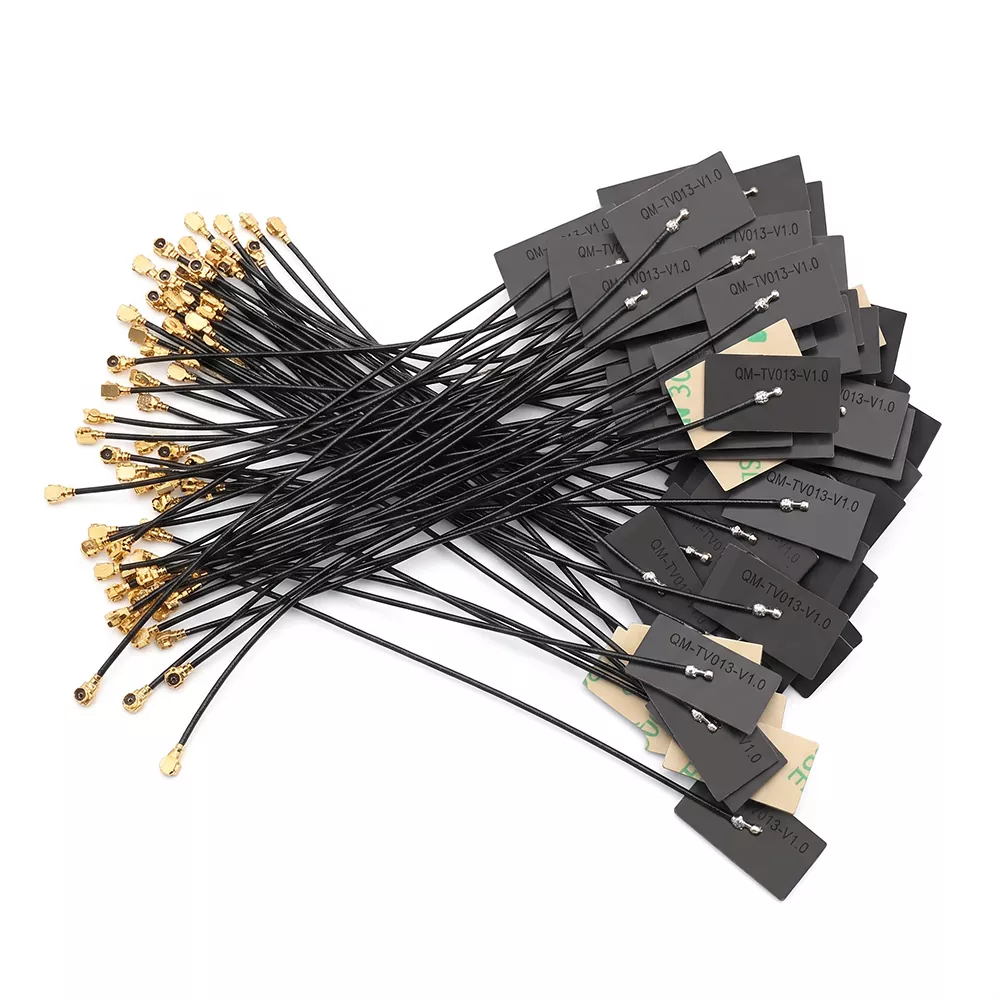

• يدعم FPC، PCB SMT، وهياكل هوائي قضيب لاصق خارجي.

كيف يعمل الهوائي داخل إطار الصورة الذكي؟

يقوم الهوائي بإجراء تحويل ثنائي الاتجاه بين الإشارات الكهربائية والموجات الكهرومغناطيسية. أثناء الإرسال، ترسل وحدة WiFi الخاصة بإطار الصورة إشارة RF كهربائية إلى الهوائي. يشع الهوائي الإشارة عبر المساحة المحيطة باتجاه جهاز التوجيه اللاسلكي أو نقطة الوصول.

أثناء الاستقبال، يتم التقاط الإشارات اللاسلكية من جهاز التوجيه بواسطة الهوائي وتحويلها مرة أخرى إلى إشارات كهربائية لمعالجتها بواسطة وحدة WiFi. يتيح هذا الاتصال ثنائي الاتجاه وظائف مثل:

1. تحميل الصور عن بعد.
2. مزامنة الصور المستندة إلى السحابة.
3. تحديثات محتوى تطبيقات الهاتف المحمول.
4. إدارة العرض المجدولة.
5. التحكم في الأجهزة المستندة إلى الشبكة.

بالنسبة لمهندسي المنتجات، لا يمكن تقييم أداء الهوائي بشكل مستقل عن العلبة. يمكن أن يؤثر موقع التثبيت والخلوص الأرضي وتوجيه الكابل والمواد المحيطة والمكونات الإلكترونية القريبة على أداء التردد اللاسلكي العملي.

ما هي المواصفات التي يجب على المشترين تقييمها؟

يمكن أن يؤدي اختيار الهوائي حسب المظهر أو نوع الموصل فقط إلى حدوث مشكلات أثناء اختبار النموذج الأولي أو الإنتاج الضخم. يجب على مهندسي الترددات اللاسلكية وفرق الشراء مراجعة نطاق التردد والمقاومة وSWR والكسب وبنية الهوائي ومواصفات الكابل والموصل والمتطلبات البيئية قبل تأكيد النموذج.

وينبغي دائمًا أخذ هذه المعلمات في الاعتبار مع العلبة النهائية والوحدة اللاسلكية. لا يعني الكسب الاسمي الأعلى تلقائيًا أداءً أفضل في كل منتج لأن كفاءة الهوائي ومطابقته تعتمد بشكل كبير على البنية المحيطة.

أين يمكن استخدام هذه الهوائيات؟

يمكن للهوائي المخصص أن يدعم فئات مختلفة من منتجات إطارات الصور الذكية. الشرط المشترك هو الاتصال اللاسلكي الموثوق به ضمن حاوية إلكترونية مدمجة.

• إطارات الصور الذكية المنزلية:مناسب للمنتجات مقاس 7 بوصة، و8 بوصة، و10.1 بوصة، و12 بوصة، و15.6 بوصة.
• إطارات سحابة تعمل باللمس:يدعم المنتجات التي تستقبل الصور من خلال تطبيقات الهاتف المحمول والأنظمة الأساسية السحابية.
• إطارات العرض التجارية:ينطبق على شاشات عرض الفنادق، وشاشات معلومات بيوت الضيافة، وإطارات إعلانات الردهة، ومنتجات عرض الشركات.
• منتجات الهدايا المحمولة:مفيد لإطارات الصور اللاسلكية التي تعمل بالبطارية والمصممة للمستهلكين وأسواق التجارة الإلكترونية عبر الحدود.
• الالكترونيات المدمجة:يمكن دمجها مع حلول اللوحة الأم القائمة على منصات مثل Rockchip، وAllwinner، وESP32.

بالنسبة للمنتجات غير القياسية، يمكن أن يعتمد تطوير الهوائي على الرسومات الهيكلية ومساحة التثبيت ومتطلبات الواجهة والوحدة اللاسلكية التي يستخدمها الجهاز النهائي.

كيف يجب تثبيت هوائي WiFi؟

يعد التثبيت الصحيح أمرًا ضروريًا لأنه حتى الهوائي المناسب تقنيًا يمكن أن يتعرض لتدهور الأداء إذا تم وضعه بشكل غير صحيح داخل العلبة.

الخطوة 1: تحضير منطقة التثبيت

قم بإيقاف تشغيل إطار الصورة وإزالة الغطاء الخلفي. قم بتنظيف منطقة التثبيت المقصودة وتأكد من وجود مساحة كافية لجسم الهوائي والكابل المحوري. تجنب المواقع التي قد تعيق الهياكل المعدنية مسار التردد اللاسلكي.

الخطوة 2: ضع الهوائي

بالنسبة لهوائي FPC، ضع الهوائي اللاصق بشكل مسطح على سطح داخلي مناسب. تجنب التداخل المباشر من الشاشة والبطارية ومكونات اللوحة الرئيسية وعوائق التردد اللاسلكي المحتملة الأخرى. يجب وضع الهوائيات الخارجية ذات القضبان اللاصقة بشكل آمن عند نقطة التثبيت المخصصة لها.

الخطوة 3: الاتصال والاختبار

قم بتوصيل الهوائي بوحدة WiFi باستخدام موصل RF الصحيح. حافظ على تنظيم الكابل المحوري وتجنب الانحناءات الحادة أو الضغط أو التشابك غير الضرورية. بعد إعادة تجميع العلبة، قم باختبار الاتصال بالشبكة، ونقل الصور عن بعد، والتشغيل طويل الأمد.

بالنسبة للإنتاج الضخم، يجب على الشركات المصنعة اتباع رسم التثبيت القياسي. يساعد تحديد موضع الهوائي بشكل ثابت على تقليل التباين بين وحدات الإنتاج.

كيف يجب على الشركات المصنعة اختيار الهوائي المناسب؟

يجب على فرق المنتج تقييم اختيار الهوائي كجزء من النظام اللاسلكي الكامل بدلاً من التعامل معه كمكون معزول. يمكن أن تساعد قائمة المراجعة التالية في تقليل مخاطر النموذج الأولي والإنتاج.

1. قم بتأكيد النطاق اللاسلكي.حدد ما إذا كان الجهاز يتطلب تشغيلًا بتردد 2.4 جيجا هرتز أو 5 جيجا هرتز أو ثنائي النطاق.
2. تحقق من مساحة التثبيت المتاحة.قم بقياس مساحة الهوائي وفكر في موضع الشاشة والبطارية وثنائي الفينيل متعدد الكلور والغلاف.
3. قم بمطابقة موصل التردد اللاسلكي.تحقق مما إذا كانت الوحدة تتطلب IPEX4 أو MHF1 أو RP-SMA أو واجهة أخرى.
4. تحديد متطلبات الكابل.يجب تحديد طول الكابل وتوجيهه قبل الانتهاء من الهوائي.
5. تقييم أداء الترددات اللاسلكية في المنتج النهائي.يجب إجراء اختبار النموذج الأولي بعد تثبيت الهوائي في العلبة الفعلية.
6. طلب عينات قبل الإنتاج بالجملة.يساعد التحقق من صحة العينة على تأكيد التوافق ويقلل من مخاطر مشاكل الإشارة واسعة النطاق.
7. النظر في القدرة على التخصيص.يمكن للشركة المصنعة القادرة على ضبط الأبعاد والكسب والموصلات ومواصفات الكابلات أن تدعم تصميمات المنتجات غير القياسية بشكل أفضل.

بالنسبة لفرق المشتريات، يمكن أن يؤدي الاتصال المباشر مع الشركة المصنعة للهوائي أيضًا إلى تبسيط التوضيح الفني واختبار العينات وتنسيق الإنتاج وتغييرات التصميم اللاحقة.

لماذا تفكر في شركة Qianmu لإنتاج الهوائي المخصص؟

تركز Qianmu Communication على البحث والتطوير وإنتاج هوائيات الاتصالات، بما في ذلك هوائيات FPC، وهوائيات PCB، وهوائيات WiFi، وهوائيات Bluetooth، وهوائيات 5G، وهوائيات GPS، وحلول الترددات اللاسلكية المخصصة.

بالنسبة لتطبيقات إطارات الصور الرقمية، توفر Qianmu تصميمات مخصصة بدلاً من الاعتماد فقط على تكوينات الهوائي العامة. تدعم قدراتها الإنتاجية التخصيص بناءً على أبعاد المنتج ووحدات الاتصال وتردد التشغيل وموضع التثبيت ومتطلبات الموصل ومواصفات الكابل.

تتضمن مواصفات المنتج المنشورة من قبل الشركة المصنعة الامتثال لـ RoHS وREACH، في حين يمكن تقديم المساعدة في الحصول على شهادة CE وFCC وفقًا لمتطلبات المشروع. بالنسبة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، يمكن للمشترين أيضًا تقييم العينات قبل الانتقال إلى الإنتاج الحجمي.

للحصول على معلومات إضافية حول قدرات هوائي Qianmu، استكشفحلول تصنيع هوائي كيانموأو مراجعة مخصصةصفحة منتج هوائي WiFi لإطار الصور الرقمي.

الأسئلة المتداولة

هل يمكن تخصيص أبعاد الهوائي والموصل؟

نعم. يدعم Qianmu تخصيص أبعاد الهوائي وطول الكابل ومعلمات الكسب وأنواع الموصلات وفقًا لبنية الجهاز ومساحة التثبيت وواجهة وحدة WiFi.

هل يدعم الهوائي كلاً من شبكة WiFi بتردد 2.4 جيجا هرتز و5 جيجا هرتز؟

تدعم المواصفات القياسية 2400-2500 ميجا هرتز و5150-5850 ميجا هرتز. يمكن مناقشة تكوينات النطاق المحددة وفقًا للوحدة اللاسلكية ومتطلبات التطبيق.

ما هي هياكل الهوائي المتوفرة لإطارات الصور الرقمية؟

تشمل الهياكل المتوفرة هوائيات FPC المرنة، وهوائيات PCB SMT، وهوائيات خارجية ذات قضبان لاصقة. يعتمد الهيكل المناسب على العلبة والمساحة المتاحة وطريقة التثبيت وتصميم التردد اللاسلكي.

ما الذي يجب اختباره قبل تقديم طلب بالجملة؟

يجب على الشركات المصنعة اختبار الهوائي في حاوية المنتج النهائي وتقييم الاستقرار اللاسلكي ونقل الصور عن بعد وموثوقية الاتصال والأداء في ظل ظروف تشغيل واقعية. وهذا يساعد على تحديد مشكلات التكامل قبل الإنتاج الضخم.

هل يمكن استخدام الهوائي لمنتجات العرض الرقمي التجارية؟

نعم. يشمل نطاق التطبيقات إطارات العرض الذكية التجارية، وشاشات عرض الفنادق ودور الضيافة، وإطارات إعلانات الردهة، ومنتجات عرض الشركات، وغيرها من تطبيقات إطارات الصور الرقمية المتصلة.

خاتمة

يعد الاتصال اللاسلكي الموثوق به أمرًا ضروريًا لإطارات الصور الذكية الحديثة التي تعتمد على المزامنة السحابية وإدارة المحتوى عن بُعد. يمكن أن يساعد تحديد الهوائي بناءً على التردد، ومطابقة التردد اللاسلكي، ومساحة التثبيت، والموصل، وتوجيه الكابل، والأداء الفعلي للحاوية، الشركات المصنعة على بناء نظام لاسلكي أكثر اتساقًا. إذا كنت تقوم بتطوير إطار صورة جديد، أو استبدال هوائي موجود، أو التخطيط لإنتاج OEM/ODM،اتصل بنالمناقشة أبعاد الهوائي ومتطلبات التردد وتكوين الموصل والعينات واحتياجات الإنتاج المخصصة مع فريق Qianmu الهندسي.
