FPC مقابل هوائيات PCB: الاختلافات الرئيسية للأجهزة الإلكترونية المدمجة

يتضمن اختيار هوائي لجهاز إلكتروني صغير الحجم أكثر من مجرد العثور على مكون يناسب المساحة المتوفرة. يجب أن يعمل الهوائي مع تخطيط PCB الخاص بالجهاز، والغلاف، وتردد التشغيل، والمكونات المحيطة.

تعتبر هوائيات FPC وهوائيات PCB خيارين للتصميمات اللاسلكية المدمجة. يمكن استخدام كلاهما في الإلكترونيات المدمجة، لكنهما يختلفان في البناء ومتطلبات التثبيت وكيفية ملاءمتهما لعملية التصنيع.

بالنسبة للمهندسين الذين يقومون بتطوير أجهزة إنترنت الأشياء، والأجهزة اللوحية، والإلكترونيات القابلة للارتداء، والمحطات اللاسلكية، فإن فهم هذه الاختلافات مبكرًا يمكن أن يساعد في تجنب تغييرات التصميم غير الضرورية أثناء إنشاء النماذج الأولية.

ما هو هوائي FPC؟

يستخدم هوائي FPC نمطًا موصلًا على ركيزة دائرة مطبوعة مرنة. يسمح هيكلها الرقيق بتركيبها في مساحات ضيقة مناسبة أو على طول أسطح منحنية معينة داخل حاوية إلكترونية.

يمكن أن يكون هذا مفيدًا عندما لا يوفر PCB الرئيسي مساحة مناسبة كافية للهوائي أو عندما يتطلب غلاف الجهاز موضع تركيب مختلف.

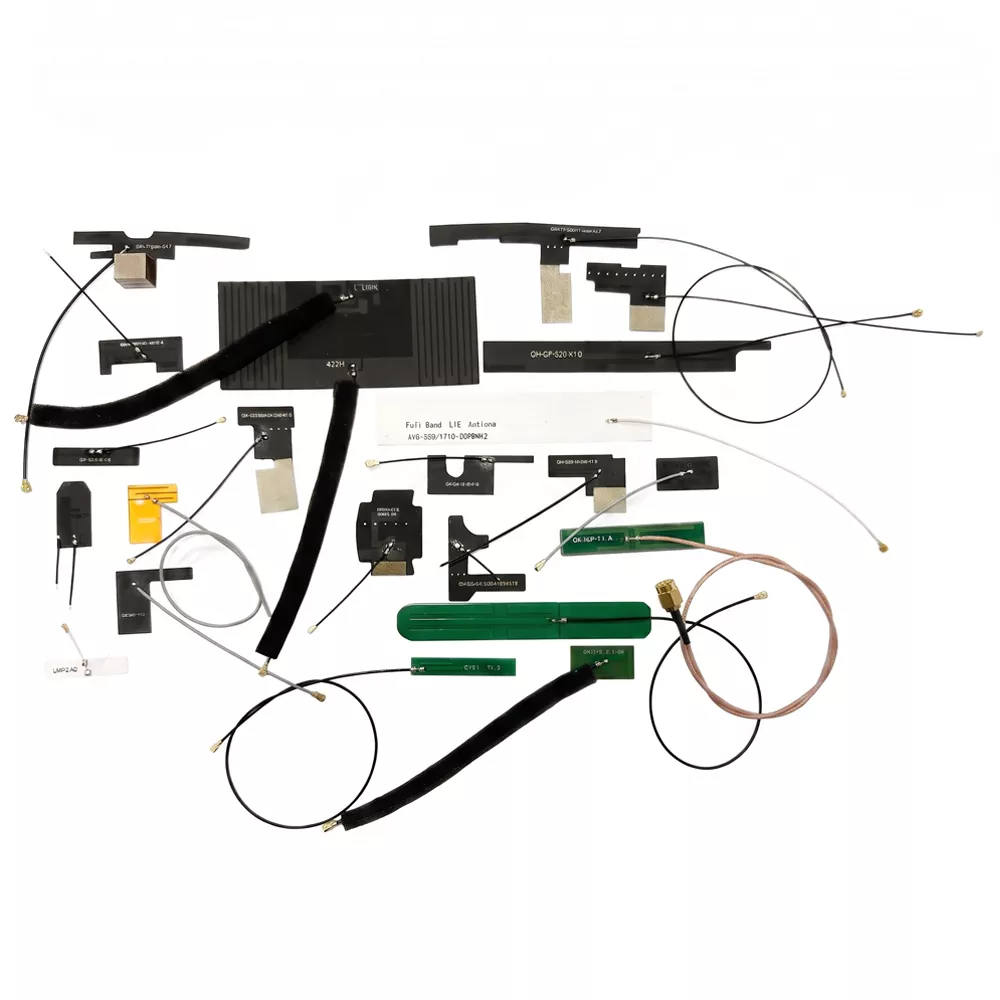

تشمل التطبيقات النموذجية الإلكترونيات القابلة للارتداء والمحطات الطرفية المحمولة والأجهزة المحمولة ومعدات إنترنت الأشياء المدمجة. النطاق هوائي الشركة العامة للفوسفاتمن Qianmu يغطي حلول الهوائيات المدمجة لتطبيقات لاسلكية مختلفة، مع مواصفات مختارة وفقًا لمتطلبات الجهاز.

عند تقييم هوائي FPC، يجب على المهندسين التحقق من أبعاده وتردد التشغيل وخيارات الكابلات والموصلات وطريقة التركيب والخلوص من المكونات المعدنية القريبة.

ما هو هوائي ثنائي الفينيل متعدد الكلور؟

يتكون هوائي ثنائي الفينيل متعدد الكلور من نمط موصل على لوحة الدوائر المطبوعة. اعتمادًا على التصميم، يمكن دمجه في لوحة PCB الرئيسية أو وضعه على لوحة مخصصة.

يمكن أن يقلل هذا الأسلوب من الحاجة إلى مكون هوائي منفصل عندما يكون لدى لوحة الدائرة مساحة كافية للعنصر المشع وخلوصه المطلوب. غالبًا ما يتم أخذه في الاعتبار للوحدات اللاسلكية ووحدات تحكم إنترنت الأشياء ومعدات المنزل الذكي وغيرها من المنتجات ذات تخطيط اللوحة المستقر نسبيًا.

ومع ذلك، لا يعد هوائي ثنائي الفينيل متعدد الكلور الخيار الأقل تكلفة أو الأفضل أداءً تلقائيًا. تعتمد نتائجها على هندسة الهوائي والمستوى الأرضي ومواد اللوحة والمكونات القريبة والغلاف النهائي.

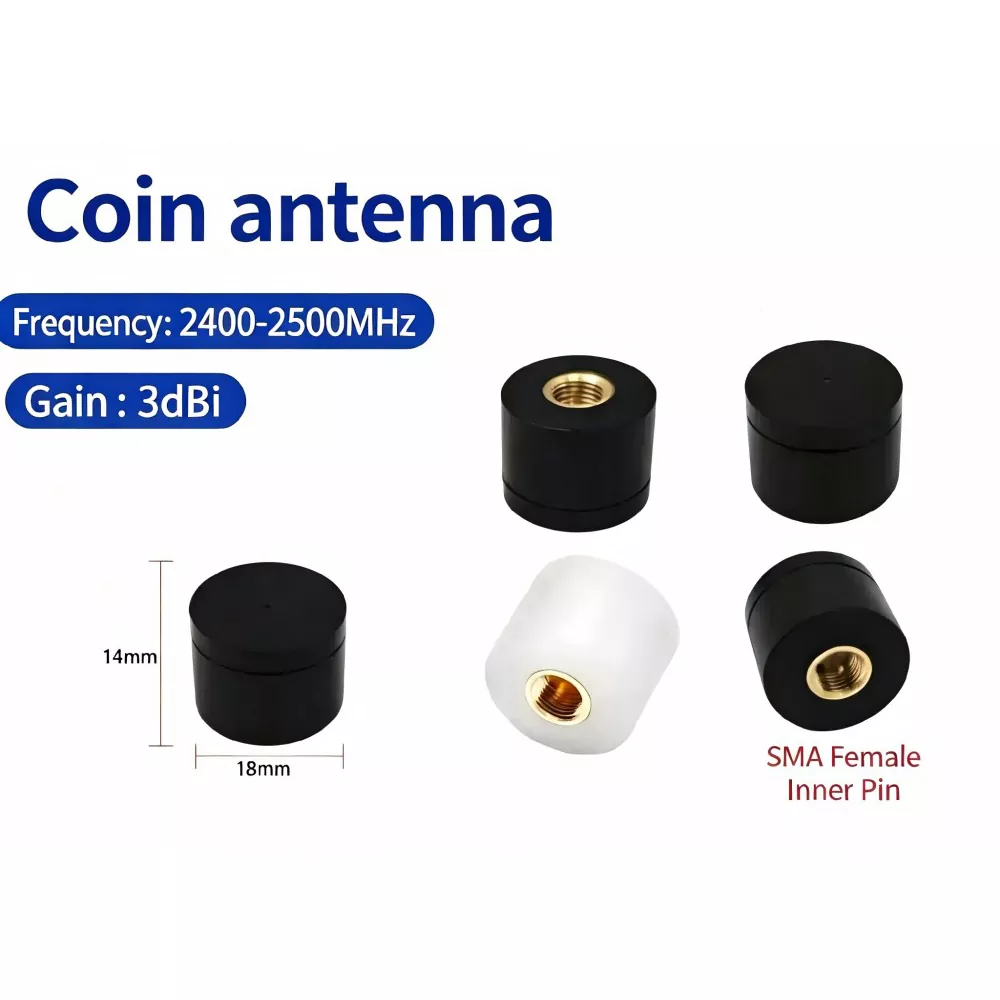

كيانموحلول الهوائي المضمنةتتضمن كلاً من الأساليب المستندة إلى FPC والمتكاملة مع ثنائي الفينيل متعدد الكلور لهياكل الأجهزة المختلفة.

هوائي FPC مقابل هوائي PCB: الاختلافات الرئيسية

والفرق العملي هو كيفية تناسب كل هوائي مع المنتج. يوفر هوائي FPC مزيدًا من الحرية في الوضع، بينما يمكن لهوائي ثنائي الفينيل متعدد الكلور تبسيط عملية التكامل عندما يتم تصميم لوحة الدائرة حوله.

ولا يضمن أي من النوعين أداءً لاسلكيًا أفضل دون اختباره على الجهاز المقصود.

1. مساحة التثبيت والتصميم الميكانيكي

غالبًا ما تكون المساحة المتوفرة هي العامل الأول الذي يجب تقييمه.

يمكن وضع هوائي FPC على طول جدار مغلق أو داخل منطقة داخلية ضيقة، بشرط احترام حدود انحناء الهوائي وظروف التركيب والمتطلبات الكهربائية. يمكن أن يكون هذا مفيدًا في الأجهزة التي تشغل فيها البطارية والشاشة واللوحة الرئيسية معظم المساحة المتوفرة.

يحتاج هوائي ثنائي الفينيل متعدد الكلور إلى مساحة مناسبة على لوحة الدائرة. يجب أن يأخذ تصميمه في الاعتبار العنصر المشع والمستوى الأرضي والخلوص من المكونات الأخرى.

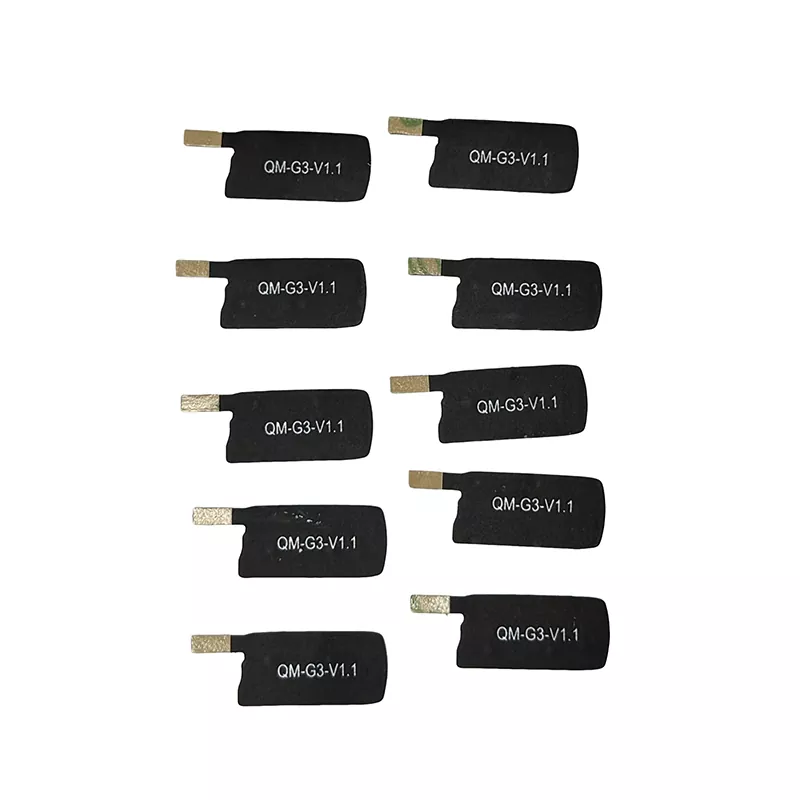

على سبيل المثال، قد يستفيد الكمبيوتر اللوحي ذو التصميم الداخلي المحكم من تقييم هوائي مرن يمكن وضعه بعيدًا عن المناطق المزدحمة. كيانموهوائي لوحي FPC رفيع للغايةهو منتج ذو صلة يجب مراجعته عند تقييم هذا النوع من التكامل.

وينبغي أن يعتمد الاختيار النهائي على التصميم الميكانيكي الكامل بدلاً من أبعاد الهوائي وحدها.

2. أداء الترددات اللاسلكية واستقرار الإشارة

لا يوفر الهوائي المرن استقبالًا أقوى تلقائيًا، كما أن الهوائي المدمج في ثنائي الفينيل متعدد الكلور ليس بالضرورة أكثر استقرارًا.

يعتمد الأداء على تردد التشغيل، وهندسة الهوائي، ومطابقة المعاوقة، والمرجع الأرضي، ومواد العلبة، والمكونات المحيطة. يمكن أن تؤثر البطاريات والأقواس المعدنية وشاشات العرض والكابلات على الهوائي المثبت.

قبل اختيار الهوائي، يجب على المهندسين التأكد من المعلمات التالية:

• تردد التشغيل وعرض النطاق الترددي المطلوب

• الممانعة وVSWR

• كسب ونمط الإشعاع

• المستوى الأرضي وخلوص الهوائي

• متطلبات الموصل وكابل التغذية

• الأداء في العلبة النهائية

بالنسبة للأجهزة اللاسلكية صغيرة الحجم، يعد اختبار الهوائي في موضع التثبيت الفعلي أمرًا مهمًا بشكل خاص. قد لا تمثل النتائج التي تم الحصول عليها من هوائي مستقل أدائه بعد تجميع الهوائي في المنتج النهائي.

3. تكلفة التصنيع والتجميع

تعتمد التكلفة الإجمالية على تصميم الجهاز بالكامل، وليس فقط على سعر الهوائي.

قد يقلل هوائي ثنائي الفينيل متعدد الكلور من المكونات المنفصلة وخطوات التجميع عندما يتناسب مع تخطيط اللوحة الحالي. ومع ذلك، إذا كان التصميم يتطلب تغييرات في أبعاد ثنائي الفينيل متعدد الكلور، أو التوجيه، أو وضع المكونات، فإن هذه التغييرات يمكن أن تزيد من أعمال التطوير.

يعد هوائي FPC مكونًا منفصلاً وقد يتطلب مواد تثبيت إضافية أو كابل أو موصل. ومع ذلك، قد يكون الأمر أكثر عملية عندما يتجنب إعادة تصميم PCB أو العلبة بشكل كبير.

بالنسبة لمشاريع OEM، قارن التكاليف التالية:

• تصنيع الهوائي

• تعديلات ثنائي الفينيل متعدد الكلور والعلبة

• الكابلات والموصلات ومواد التركيب

• التجميع والتفتيش

• اختبار النموذج الأولي وضبط الترددات اللاسلكية

• حجم الإنتاج والطلب المتوقع

إن طلب عروض الأسعار بناءً على نفس المتطلبات الفنية يوفر مقارنة أكثر فائدة من الحكم على التقنيتين من خلال أسعار مكوناتهما الأساسية.

4. ما هو الهوائي المناسب لتطبيقك؟

ويعتمد التصميم المناسب على البنية المادية للجهاز والمتطلبات اللاسلكية.

الأجهزة القابلة للارتداء والمحمولة:قد يكون هوائي FPC يستحق التقييم عندما يكون الغلاف منحنيًا أو عندما يترك التصميم الداخلي مساحة محدودة لهيكل هوائي صلب.

منتجات المنزل الذكي وإنترنت الأشياء:يمكن أن يكون كلا الخيارين مناسبين. يعتمد القرار على معيار الاتصال اللاسلكي، وتخطيط اللوحة، والغلاف، وعملية التجميع.

المعدات اللاسلكية الصناعية:يمكن أن يعمل هوائي ثنائي الفينيل متعدد الكلور بشكل جيد عندما يكون تخطيط اللوحة ثابتًا ويتوفر خلوص كافٍ. قد يكون هوائي FPC مفيدًا عندما تكون مساحة التركيب محدودة.

المحطات اللوحية والمحمولة:يمكن للهوائي المرن أن يوفر خيارات إضافية لتحديد المواقع، خاصة عندما يكون الهيكل الداخلي مزدحمًا. لا يزال الاختيار النهائي يتطلب التحقق من صحة التردد اللاسلكي.

كيانمومجموعة المنتجاتيتضمن فئات الهوائي الداخلية والخارجية لتطبيقات لاسلكية مختلفة. يمكن أن تساعد مراجعة هياكل المنتج المتاحة جنبًا إلى جنب مع رسومات الجهاز في تضييق نطاق الخيارات المناسبة.

5. ما هي المعلومات المطلوبة للهوائي المخصص؟

قبل طلب عرض أسعار أو نموذج أولي، قم بإعداد التفاصيل الأساسية للتطبيق المقصود:

1. نطاق التردد:تحديد ترددات التشغيل والمعايير اللاسلكية المطلوبة.

2. الأبعاد المتاحة:توفير الحد الأقصى لحجم الهوائي ومنطقة التثبيت المتاحة.

3. هيكل الجهاز:شارك رسومات ثنائي الفينيل متعدد الكلور وأبعاد العلبة ومواقع المكونات المعدنية أو البطاريات القريبة.

4. متطلبات الترددات اللاسلكية:تحديد المعاوقة المستهدفة وعرض النطاق الترددي وVSWR والكسب ومعايير الأداء الأخرى المطبقة.

5. طريقة الاتصال:تأكد مما إذا كان التصميم يحتاج إلى اتصال PCB مباشر أو كبل متحد المحور أو موصل IPEX أو واجهة أخرى.

6. متطلبات الاختبار:حدد أي قياسات التردد اللاسلكي المطلوبة أو التحقق من الصحة على مستوى المنتج.

7. خطة الإنتاج:قم بتوفير كمية النموذج الأولي وحجم الطلب المتوقع والجدول الزمني للتطوير.

تساعد هذه التفاصيل في تحديد ما إذا كان هوائي FPC أو هوائي ثنائي الفينيل متعدد الكلور أو أي هيكل هوائي مدمج آخر مناسبًا للمشروع.

الأسئلة المتداولة

هل هوائي FPC أفضل من هوائي ثنائي الفينيل متعدد الكلور؟

ليس في كل تطبيق. توفر هوائيات FPC مرونة أكبر في الوضع الفعلي، بينما يمكن لهوائيات PCB تبسيط عملية التكامل عندما يوفر تخطيط اللوحة مساحة كافية. يعتمد الاختيار الصحيح على بنية الجهاز ومتطلبات التردد اللاسلكي.

هل يمكن لهوائيات FPC وPCB دعم Wi-Fi وBluetooth؟

نعم. ويمكن تصميم كلاهما لتطبيقات Wi-Fi وBluetooth، بما في ذلك منتجات 2.4 جيجا هرتز. يعتمد التوافق على تصميم الهوائي وعرض النطاق الترددي والمطابقة وظروف التثبيت.

هل تكلفة هوائي ثنائي الفينيل متعدد الكلور أقل دائمًا؟

لا. قد يؤدي هوائي ثنائي الفينيل متعدد الكلور إلى تقليل المكونات المنفصلة وأعمال التجميع، لكن إعادة تصميم ثنائي الفينيل متعدد الكلور يمكن أن تضيف تكاليف التطوير. قد يكون هوائي FPC أكثر اقتصادا عندما يتجنب إجراء تغييرات كبيرة على اللوحة الرئيسية أو العلبة.

ما الذي يؤثر على أداء الهوائي المدمج؟

يمكن أن يؤثر تردد التشغيل وهندسة الهوائي والمستوى الأرضي ومطابقة المعاوقة ومواد العلبة والمكونات القريبة على الأداء. يعد الاختبار في الجهاز النهائي أمرًا ضروريًا.

هل يمكن لشركة Qianmu توفير هوائي FPC مخصص؟

تصف صفحة هوائي FPC الخاصة بـ Qianmu خيارات التخصيص المتاحة، بما في ذلك الأبعاد والتردد والموصلات والكابلات وطرق التثبيت. يجب تأكيد المواصفات النهائية وفقًا لمتطلبات الترددات اللاسلكية والمتطلبات الميكانيكية للمشروع.

الاختيار بين هوائيات FPC وPCB

يجب أن يبدأ القرار بين هوائي FPC وهوائي PCB بتخطيط الجهاز وتردد التشغيل والأداء اللاسلكي المطلوب. وينبغي بعد ذلك تقييم مرونة التثبيت وخطوات التجميع وتكلفة التطوير الإجمالية معًا.

بالنسبة للمنتجات الإلكترونية صغيرة الحجم، فإن تأكيد موضع الهوائي مبكرًا واختبار التصميم في غلافه المقصود يمكن أن يقلل من التغييرات التي يمكن تجنبها لاحقًا في التطوير.

لتقييم الخيار المناسب، قم بمراجعة حلول هوائي Qianmu's FPC وخيارات الهوائي المدمجة الأخرى جنبًا إلى جنب مع متطلبات جهازك.
