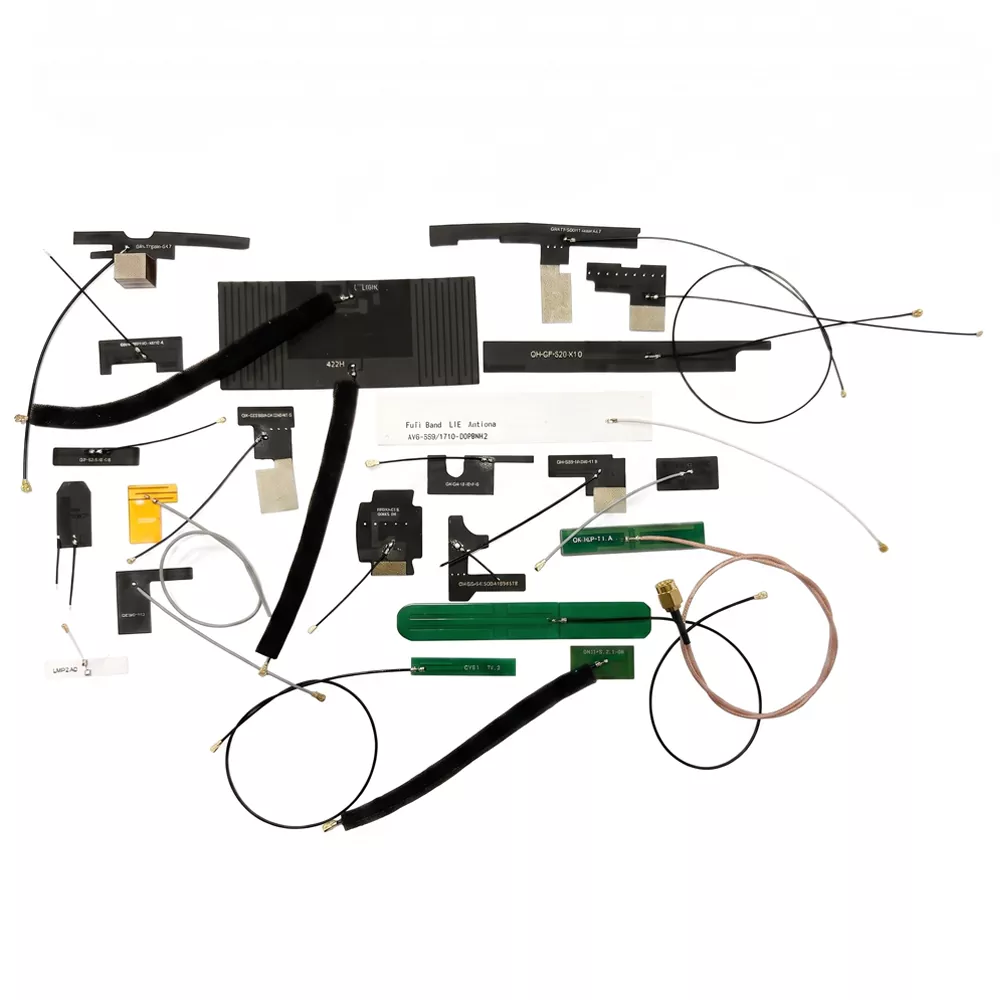

هوائي الدائرة المطبوعة المرنة (FPC)
توفر شركة Shenzhen Qianmu Communication حلولًا موثوقة لهوائي الدوائر المطبوعة المرنة (FPC) لعملاء OEM العالميين، مدعومة بأكثر من 10 سنوات من الخبرة الصناعية. نحن متخصصون في التصميم المخصص والإمداد القياسي والإنتاج بالجملة لهوائيات FPC عالية الكسب ومنخفضة الخسارة المستخدمة على نطاق واسع في أجهزة إنترنت الأشياء والمحطات الطرفية الذكية والمنتجات القابلة للارتداء وإلكترونيات المركبات.
ما هو هوائي FPC؟

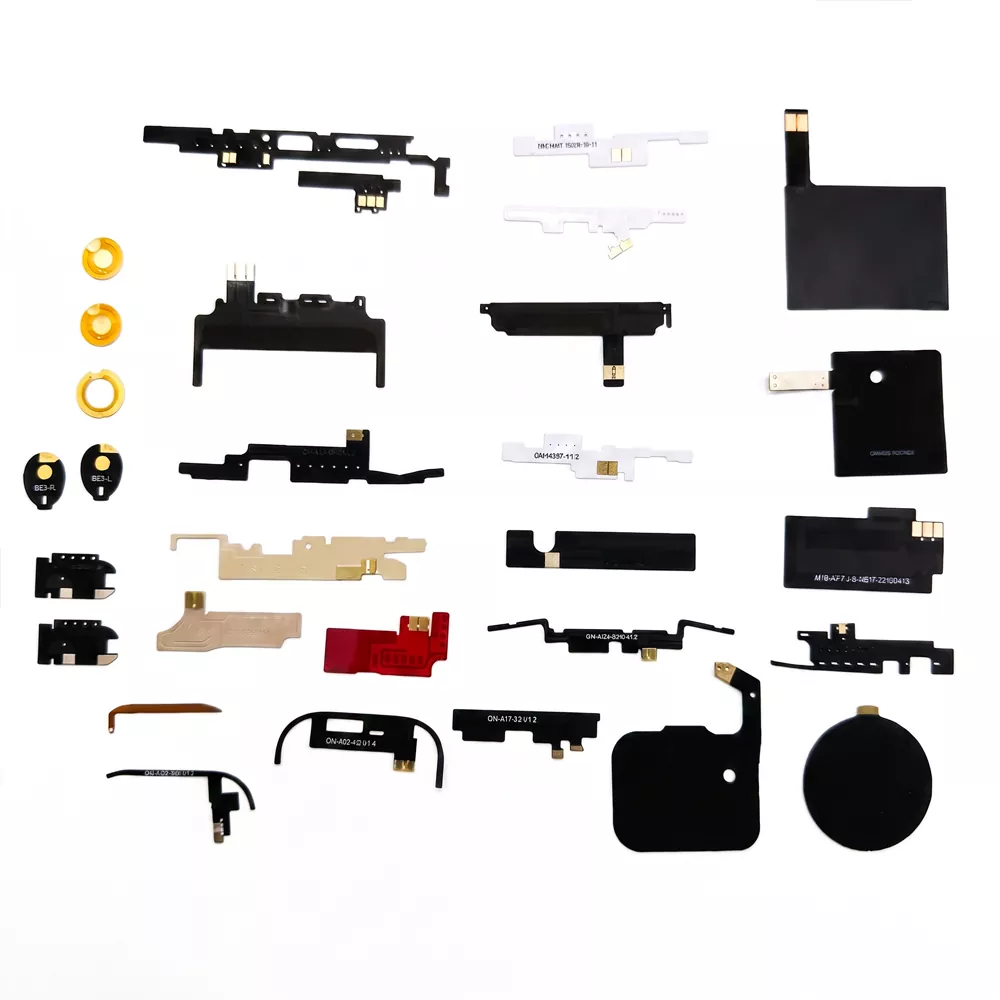

يستخدم هوائي FPC، أو هوائي الدائرة المطبوعة المرنة (FPC)، أفلام PI وPET المرنة كركيزة له ويتم تصنيعه عن طريق الحفر والطباعة لإنشاء دوائر الهوائي. ويتميز بخفة الوزن، ورقيقة، ومرنة، وخصائص قابلة للانحناء، مما يسمح له بالتوافق مع الأسطح المنحنية. ويتراوح سمكها من 0.03 إلى 0.2 ملم، ووزنها أقل من 1 جرام. يمكن للهوائي إرسال واستقبال الإشارات اللاسلكية وهو متوافق مع البروتوكولات بما في ذلك WiFi وBluetooth وGPS و4G/5G وGNSS وNB-IoT وLoRa، ويغطي نطاقات التردد 2.4 جيجا هرتز و5 جيجا هرتز و5.8 جيجا هرتز. Qianmu Communications هي شركة متخصصة في تصنيع هوائيات FPC وتتمتع بسنوات من الخبرة الصناعية العميقة. نحن مجهزون بثلاث غرف كاتمة للصدى بالموجات الدقيقة ولدينا أكثر من عشرة موظفين متخصصين في البحث والتطوير، مما يمكننا من تقديم خدمات شاملة - بدءًا من تصميم حلول الهوائي وحتى الإنتاج الضخم.
نقطة البيع الرئيسية
رقيقة للغاية ومرنة، حرة في الفضاء.
يبلغ سمك هوائي الدائرة المطبوعة المرن (FPC) 0.03-0.2 مم فقط ويمكن ثنيه أو طيه بشكل عشوائي. ويمكن ثنيه بزاوية 90 درجة على طول الجدار الداخلي للتجويف داخل الجهاز، مما يتكيف بشكل مثالي مع مختلف التصميمات الهيكلية المعقدة. سواء كان غلاف الجهاز مسطحًا أو منحنيًا، يمكن أن يتوافق هوائي FPC بسهولة مع سطحه.
تغطية واسعة النطاق متعددة النطاقات
يدعم بروتوكولات الاتصال المتعددة بما في ذلك 4G/5G، وWiFi كامل النطاق، وBluetooth، وGPS/GNSS، وLoRa، وNFC. يمكن لهوائي FPC أحادي الشريحة تغطية نطاقات التردد التي تتراوح من 700 ميجاهرتز إلى 2700 ميجاهرتز - أو حتى أوسع. لتلبية احتياجات الاتصال للأجهزة متعددة الأوضاع ومتعددة التردد.
تصميم خفيف الوزن

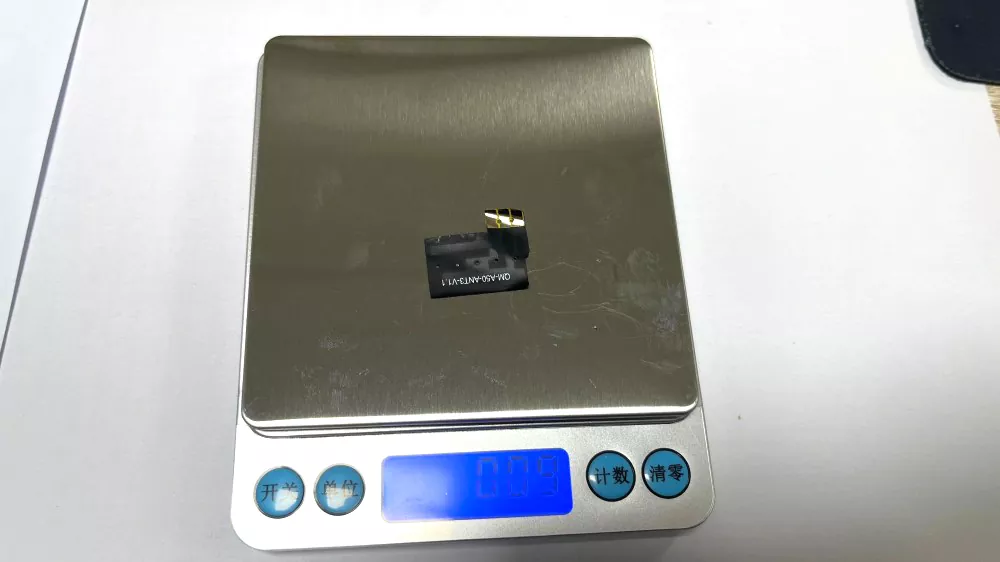

يزن هوائي FPC أقل من 1 جرام. أخف وزنًا بنسبة 50% من الهوائيات المعدنية التقليدية. بالنسبة للمنتجات الحساسة للوزن مثل الأجهزة القابلة للارتداء والطائرات بدون طيار، فإن هوائيات FPC هي الخيار الأفضل.
جاهز للاستخدام بمجرد إخراجه من الصندوق، وسهل التجميع.
يتميز بظهر لاصق قياسي 3M 300LSE لتجميع سريع للتقشير واللصق في دقيقتين. متوفر مع IPEX، وU.FL، وMHF4، وخيارات الموصلات الأخرى.
المواصفات الفنية
|
عنصر المعلمة |
قيمة نموذجية |
تعليمات |
|
نطاق التردد |
700-960 ميجا هرتز / 1710-2700 ميجا هرتز (4G) |
يغطي جميع نطاقات التردد 4G/LTE |
|
نطاق التردد |
600-6000 ميجا هرتز (5 جيجا) |
يدعم 5G NR Sub-6 جيجا هرتز |
|
نطاق التردد |
2.4-2.5 جيجا هرتز / 4.9-5.9 جيجا هرتز (نطاق WiFi مزدوج) |
واي فاي/بلوتوث/زيجبي |
|
نطاق التردد |
433 ميجا هرتز / 868 ميجا هرتز / 915 ميجا هرتز (لورا/ جيجا هرتز الفرعي) |
شبكة واسعة النطاق منخفضة الطاقة |
|
نطاق التردد |
13.56 ميجا هرتز (إن إف سي) |
التواصل قريب المدى |
|
مقاومة |
50أوميغا |
معاوقة الترددات اللاسلكية القياسية |
|
يكسب |
1.8-5.0 ديسيبل |
اعتمادا على النموذج. |
|

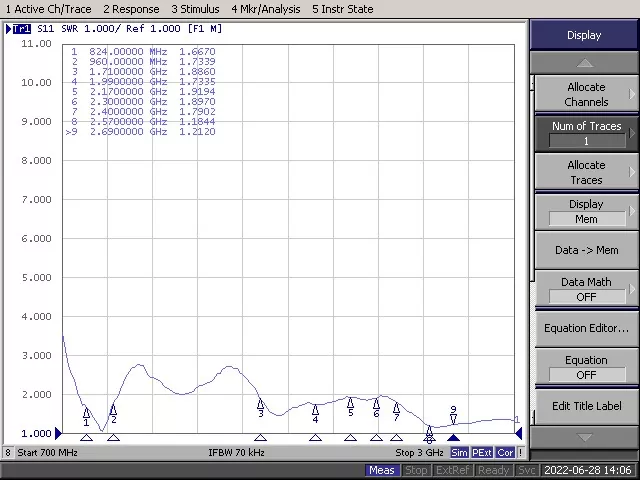

نسبة الموجة الدائمة للجهد (VSWR) |
<1.8 ~ 2.5 |
كلما كان ذلك أفضل. |
|
كفاءة الهوائي |
3580% |
اعتمادا على بيئة التثبيت. |
|
وضع الاستقطاب |
الاستقطاب العمودي / الاستقطاب الدائري |
خياري |
|
اتجاه الإشعاع |
متعدد الاتجاهات |
تغطية 360 درجة |
|
درجة حرارة التشغيل |
-45 درجة مئوية ~ +85 درجة مئوية |
درجة حرارة واسعة من الدرجة الصناعية |
|
نوع الواجهة |
IPEX / U.FL / MHF4 / لحام |
خيارات متعددة متاحة |
|
مواصفات الكابل |
RG1.13 / 1.13 ملم كابل محوري |
الطول قابل للتخصيص. |
|
مقاس |
قابلة للتخصيص (نموذجي 40 × 35 مم / 54 × 38 مم) |
التخصيص مدعوم |
سيناريوهات التطبيق
1. الهواتف الذكية والأجهزة اللوحية
يسمح الهيكل الرفيع والمرن لهوائيات FPC بالتناسب تمامًا مع المساحات الداخلية المدمجة. بعد اعتماد هوائيات LCP FPC في الهواتف الذكية مثل iPhone X، توفر Qianmu حلول هوائيات مخصصة لمختلف الأجهزة المحمولة.

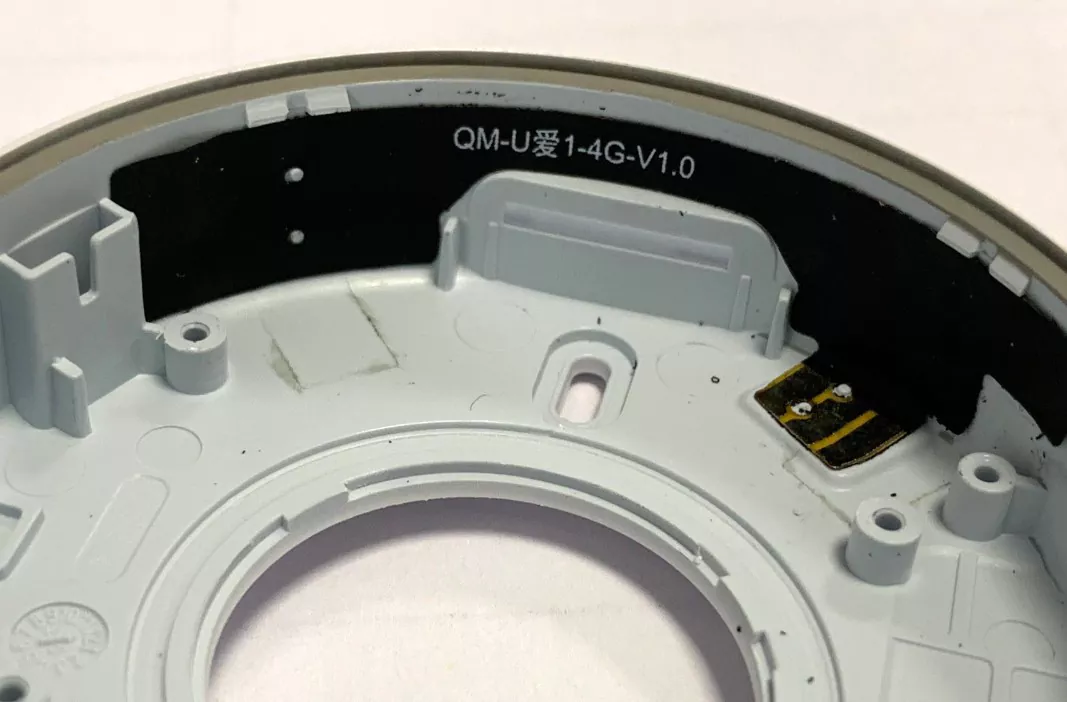

2. الأجهزة المنزلية الذكية
يدعم التصميم المرن الانحناء بمقدار 90 درجة ويمكن أن يتوافق مع الجدران الداخلية دون الحاجة إلى فتحات خارجية، مما يساعد في الحفاظ على مظهر المنتج نظيفًا وسلسًا. يتم استخدامه على نطاق واسع في مكبرات الصوت الذكية والمصابيح الذكية والمقابس الذكية وغيرها من الأجهزة المنزلية المتصلة.
3. أجهزة إنترنت الأشياء
يمكّن الهيكل المرن هوائيات FPC من التكيف مع محطات إنترنت الأشياء ذات الشكل غير المنتظم، مما يوفر اتصالاً لاسلكيًا مستقرًا لتطبيقات مثل تعقب الأصول والعدادات الذكية وأجهزة استشعار المراقبة البيئية.

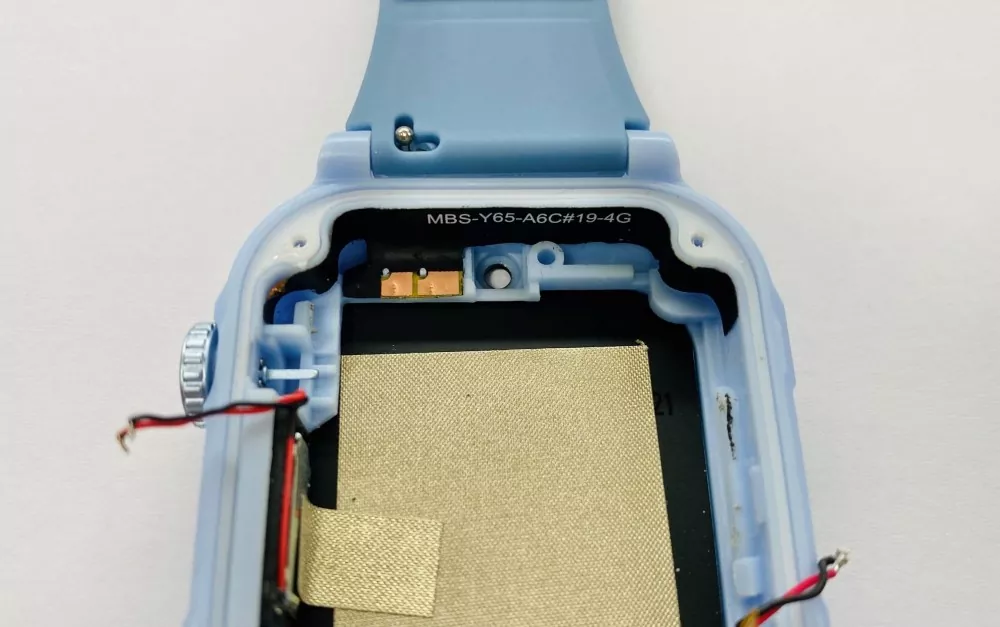

4. الأجهزة القابلة للارتداء
تعتبر هوائيات FPC مثالية للمنتجات المدمجة القابلة للارتداء مثل الساعات الذكية وأساور اللياقة البدنية وسماعات الأذن TWS. بفضل تصميمها خفيف الوزن الذي يقل عن 1 جرام، يمكن دمجها في الهياكل القابلة للارتداء مع الحفاظ على أداء الإشارة الموثوق به حتى في ظل ظروف الانحناء المتكررة.
5. تطبيقات السيارات
يمكن للهوائي التكيف مع المساحات الداخلية المنحنية في أجهزة السيارات مثل محطات OBD وأنظمة الملاحة في المركبات، مما يوفر اتصالًا مستقرًا 4G واستقبال إشارة GPS.
6. معدات الأمن والمراقبة
تعمل هوائيات FPC المدمجة على إلغاء الحاجة إلى هياكل هوائيات خارجية، مما يساعد على تقليل مخاطر دخول المياه. تضمن تقنية الاستقطاب الدائري اتصال الإشارة المستمر أثناء دوران كاميرا PTZ متعددة الزوايا وعمليات المراقبة.

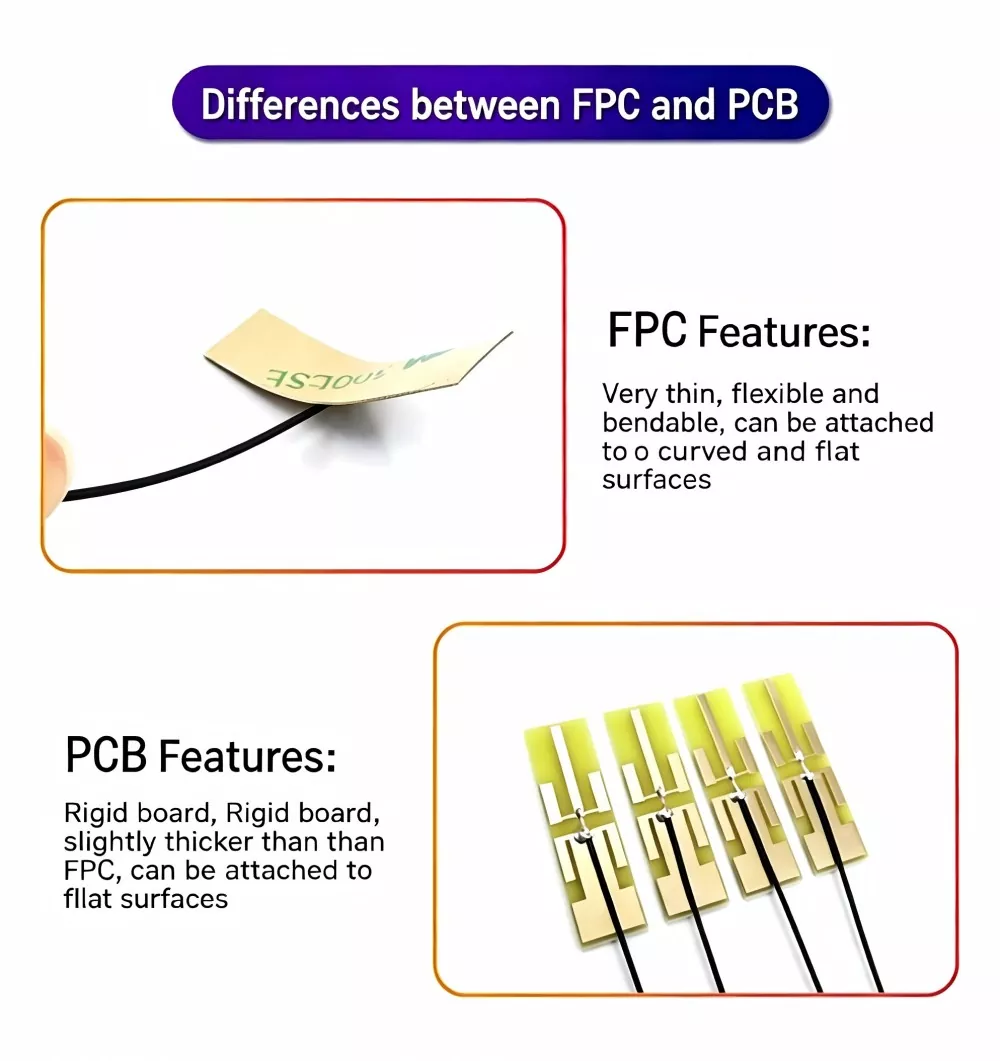

هوائي FPC مقابل هوائي PCB
|
البعد المقارنة |
هوائي FPC (اتصالات Qianmu) |
هوائي ثنائي الفينيل متعدد الكلور |
|
مادة الركيزة |
فيلم مرن PI/PET |
الركيزة الصلبة FR-4/روجرز |
|
القدرة على الانحناء |
✅ قابلة للانحناء والطي ومناسبة للأسطح المنحنية |
❌ ينطبق فقط على التخطيطات المستوية |
|
سماكة |
0.03-0.2 ملم |
0.8-1.6 ملم |
|
وزن |
<1 جرام |
أثقل |
|
دعم الفرقة |
نطاق عريض متعدد النطاقات (4G/5G/WiFi كامل النطاق) |
في المقام الأول تردد واحد / تردد مزدوج |
|
عرض النطاق الترددي |
تصميم النطاق العريض؛ تحتوي بعض المنتجات على عرض نطاق ترددي يتجاوز 1 جيجا هرتز. |
تصميم النطاق الضيق، عادة <200 ميغاهيرتز |
|
مرونة التثبيت |
يمكن تطبيقها على الجدار الداخلي للأغلفة غير المعدنية. |
يجب أن تكون ثابتة على ثنائي الفينيل متعدد الكلور. |
|
يكلف |
مرتفعة قليلا |
أدنى |
|
السيناريوهات القابلة للتطبيق |
أجهزة نحيفة وخفيفة الوزن ومنحنية ومتعددة النطاقات |
تطبيقات حساسة للتكلفة ومنخفضة التردد |
ملاحظات هامة لتركيب الهوائي
1. الابتعاد عن الأسطح المعدنية
لا تقم بتثبيت الهوائي مباشرة على الأسطح المعدنية أو بالقرب منها، لأن ذلك قد يؤثر على مطابقة المعاوقة، ويغير نمط الإشعاع، ويقلل من كفاءة الهوائي بشكل عام.
2. تجنب الانحناء المفرط
لا تبالغ في ثني الهوائي أو طيه أثناء التثبيت، لأن التشوه المفرط قد يؤدي إلى تلف الموصل الداخلي ويؤثر سلبًا على أداء التردد اللاسلكي.
3. ضمان التثبيت الآمن
قم بتثبيت الهوائي بإحكام وبشكل متساوٍ أثناء التثبيت لمنع التشوه الذي قد يؤثر على أداء الإشعاع واستقرار الإشارة.
4. حافظ على مسافة كافية حول الهوائي
حافظ على خلوص لا يقل عن 5 مم أعلى الهوائي وعلى جانبيه. تجنب وضع مكونات معدنية أو آثار إشارة عالية السرعة أو مناطق نحاسية كبيرة بالقرب من الهوائي لضمان الأداء الأمثل.
5. تعامل بعناية أثناء التجميع
على الرغم من أن الهوائي يتميز ببنية مرنة، إلا أن مادة FPC لها قوة ميكانيكية محدودة. تجنب السحب المفرط أو الالتواء أو التأثير أثناء التثبيت والتجميع.
6. قم بالتخزين في بيئة جافة
تجنب تخزين الهوائي في بيئات ذات درجة حرارة عالية أو رطوبة عالية. حافظ على المنتج جافًا للحفاظ على الأداء الكهربائي المستقر والموثوقية على المدى الطويل.
مراقبة الجودة والاختبار
تطبق Qianmu Communications إدارة صارمة للجودة في جميع أنحاء عملية التصنيع بأكملها، بما في ذلك فحص المواد الخام ومراقبة الإنتاج واختبار المنتج النهائي.
فحص المواد الواردة
تخضع جميع المواد الواردة، بما في ذلك ركائز FPC، ورقائق النحاس، والمواد اللاصقة، والموصلات، لفحص صارم للجودة لضمان الموثوقية والاتساق.
AOI الفحص البصري
يتم استخدام الفحص البصري الآلي (AOI) للتحقق من دقة توجيه دائرة الهوائي وجودة وصلة اللحام ومظهر المنتج لمنع عيوب التصنيع.
اختبار أداء الترددات اللاسلكية
يتم اختبار معلمات التردد اللاسلكي الرئيسية، بما في ذلك نسبة الموجة الدائمة للجهد (VSWR)، والكسب، ونمط الإشعاع، في بيئة غرفة مظلمة احترافية لضمان تلبية أداء الهوائي للمتطلبات.
اختبار الموثوقية البيئية
تخضع الهوائيات لاختبارات موثوقية مختلفة، بما في ذلك اختبارات تدوير درجات الحرارة العالية والمنخفضة، واختبارات الرطوبة، واختبارات عمر الانحناء، والتقييمات البيئية الأخرى.
إدارة تناسق الدفعة
يضمن التحكم الصارم في الإنتاج أداءً ثابتًا وجودة مستقرة عبر كل دفعة من المنتجات.
تجربة تصنيع الهوائي المهنية
لأكثر من عقدين من الزمن، كرست شركة Qianmu Communications جهودها لصناعة الهوائيات الطرفية، مع التركيز على البحث والتطوير والإنتاج والمبيعات للهوائيات الطرفية للاتصالات اللاسلكية. تُستخدم منتجاتنا على نطاق واسع في أجهزة الاتصالات المحمولة، بما في ذلك الهواتف الذكية والأجهزة اللوحية وأنظمة الدفع عبر الهاتف المحمول والطائرات بدون طيار وأجهزة الشحن اللاسلكي والسيارات والمحطات الأساسية والأجهزة القابلة للارتداء.
كيفية اختيار هوائي FPC
1. قم بتأكيد تردد التشغيل
حدد التقنيات اللاسلكية التي يتطلبها جهازك، مثل 4G/LTE، أو 5G، أو Wi-Fi، أو Bluetooth، أو GNSS، أو LoRa، أو NFC. حدد هوائيًا يدعم جميع نطاقات التردد المطلوبة.
2. تقييم مساحة التثبيت المتاحة
قياس المساحة المتوفرة داخل الجهاز بما في ذلك الطول والعرض ومكان التثبيت. بفضل هيكلها المرن وأبعادها القابلة للتخصيص، تعتبر هوائيات FPC مناسبة تمامًا للحاويات المدمجة أو غير المنتظمة الشكل.
3. تحقق من نوع موصل التردد اللاسلكي
تحقق من موصل التردد اللاسلكي المستخدم في لوحة PCB، مثل IPEX أو U.FL أو MHF4. يجب أن يتطابق موصل الهوائي مع واجهة الوحدة لضمان أداء موثوق للتردد اللاسلكي.
4. قم بمراجعة معلمات التردد اللاسلكي الرئيسية
· الربح: اختر الربح المناسب بناءً على بيئة التطبيق والتثبيت.
· VSWR: يوصى عمومًا بقيمة أقل من 2.0 لمطابقة المعاوقة الجيدة.
· الكفاءة: تساعد الكفاءة الأعلى على تحسين أداء الإرسال وحساسية جهاز الاستقبال.
· المعاوقة: مقاومة التردد اللاسلكي القياسية هي 50 أوم ويجب أن تتطابق مع وحدة التردد اللاسلكي.
5. فكر في خيارات التخصيص
إذا كانت المنتجات القياسية لا تلبي متطلبات التصميم الخاصة بك، فاختر الشركة المصنعة لهوائي FPC التي توفر خدمات التخصيص، بما في ذلك أبعاد الهوائي وطول الكابل ونوع الموصل وضبط التردد اللاسلكي.
6. تقييم قدرات المورد
اختر موردًا لهوائيات FPC يتمتع بنظام راسخ لإدارة الجودة وخبرة في هندسة الترددات اللاسلكية وقدرات تصنيع موثوقة لضمان جودة المنتج المتسقة والإمداد على المدى الطويل.
التعليمات
Q1: كيف يمكنك الاختيار بين هوائي FPC وهوائي ثنائي الفينيل متعدد الكلور؟
ج: FPC مرن وقابل للانحناء، ومثالي للتركيب في المساحات المنحنية والضيقة - ويفضل للأجهزة الخفيفة الوزن والرفيعة. ثنائي الفينيل متعدد الكلور جامد، مناسب فقط للأسطح المسطحة؛ اختر هذا الخيار إذا كانت ميزانيتك محدودة وكان لديك مساحة كافية متاحة.
س2: ما هي نطاقات التردد التي يدعمها هوائي FPC؟
ج: تغطي هوائيات FPC الخاصة بشركة Qianmu Communication الترددات من 13.56 ميجا هرتز NFC إلى 6 جيجا هرتز 5G، وتدعم التقنيات اللاسلكية بما في ذلك 4G/5G وWi-Fi وBluetooth وGNSS وLoRa وZigBee.
Q3: ما هي درجة حرارة تشغيل هوائي FPC؟
ج: من -45 درجة مئوية إلى +85 درجة مئوية، لتلبية معايير الاستخدام الصناعي.

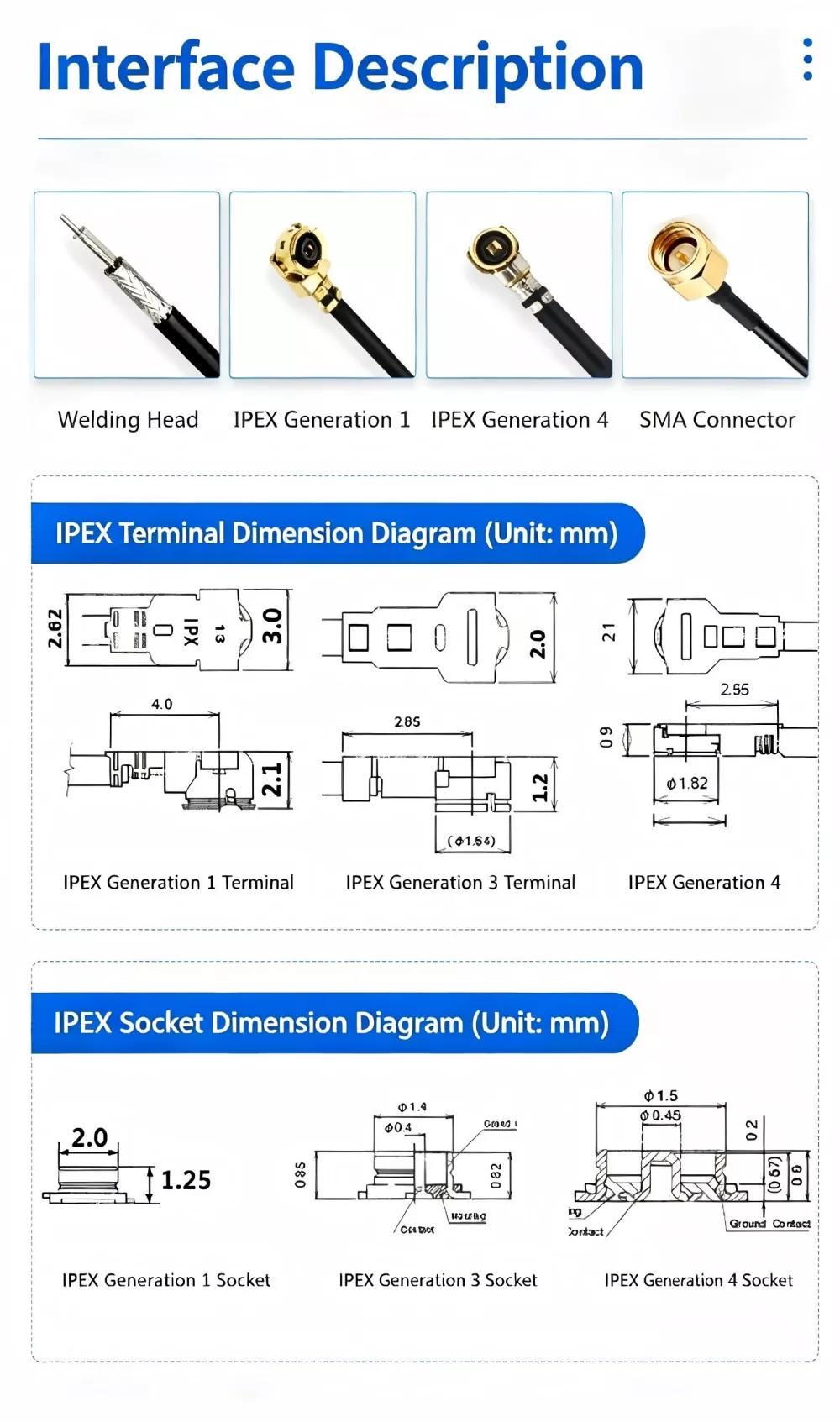

س 4: ما هي الاختلافات بين موصلات IPEX وU.FL وMHF4؟
ج: جميعها عبارة عن موصلات RF مصغرة، بأبعاد U.FL > MHF4. يعتبر MHF4 أصغر حجمًا ويستخدم بشكل شائع في تطبيقات 5G؛ ما عليك سوى تحديد الموصل بناءً على مواصفات واجهة اللوحة الأم.
س 5: هل يدعم تخصيص الدفعة الصغيرة؟
ج: نحن نقدم الدعم ويمكننا التعامل مع عملية الطلب بأكملها — بدءًا من تصميم المخطط والنماذج الأولية وحتى الإنتاج على نطاق صغير وواسع النطاق.
