كيف يمكن لهوائي NB-IoT المناسب تحسين الاتصال والموثوقية لأجهزة إنترنت الأشياء الصناعية

كيانمو، شركة تصنيع هوائيات محترفة متخصصة في حلول الاتصالات اللاسلكية، توفرهوائي NB-IoTمصمم لدعم الاتصال الموثوق به لأجهزة إنترنت الأشياء الصناعية وأنظمة القياس الذكية وخزائن التحكم الخارجية. مع تغطية النطاق الكامل من 700 ميجا هرتز إلى 960 ميجا هرتز، وتصميم مقاوم للماء بدرجة IP67، وخيارات التركيب والموصل المرنة، يساعد هذا الهوائي مطوري المعدات على مواجهة التحديات العملية للاتصالات اللاسلكية في البيئات الصعبة.

يعد هوائي NB-IoT مكونًا أساسيًا للترددات اللاسلكية لأجهزة إنترنت الأشياء ذات النطاق الضيق التي تنقل كميات صغيرة من البيانات عبر الشبكات الخلوية. يتضمن اختيار الهوائي المناسب أكثر من مجرد مطابقة نطاق التردد. يجب على المهندسين أيضًا مراعاة موضع التثبيت، ومواد العلبة، والمقاومة، وكسب الهوائي، والعزل المائي، وفقدان الكابل، وتوافق الموصل. يشرح هذا الدليل كيفية عمل هوائي NB-IoT، ومكان استخدامه، والمواصفات المهمة، وكيفية اختيار حل للنشر الصناعي على المدى الطويل.

جدول المحتويات

1. ما هو هوائي NB-IoT؟
2. كيف يعمل هوائي NB-IoT؟
3. ما هي الميزات الأكثر أهمية؟
4. أين يتم استخدام هوائيات NB-IoT؟
5. ما هي المواصفات الفنية الرئيسية؟
6. كيف تختار الهوائي المناسب؟
7. كيف يمكن للتثبيت تحسين الأداء؟
8. الأسئلة المتداولة
9. خاتمة

1. ما هو هوائي NB-IoT؟

هوائي NB-IoT هو أحد مكونات الترددات الراديوية التي تمكن الجهاز من إرسال واستقبال الإشارات اللاسلكية من خلال شبكة خلوية ضيقة النطاق لإنترنت الأشياء. تم تصميم NB-IoT للأجهزة المتصلة التي غالبًا ما تتطلب استهلاكًا منخفضًا للطاقة وتغطية واسعة النطاق واتصالات يمكن الاعتماد عليها لنقل البيانات الصغيرة.

تشمل الأجهزة النموذجية عدادات المياه الذكية، وعدادات الغاز، ومحطات مراقبة الكهرباء، وأجهزة الاستشعار البيئية، وأجهزة التحكم الصناعية، ومعدات المراقبة عن بعد. قد تعمل هذه التطبيقات لفترات طويلة دون صيانة متكررة، مما يجعل اختيار الهوائي جزءًا مهمًا من التصميم العام للمنتج.

تتوفر هوائيات NB-IoT بعدة أشكال:

• الهوائيات المدمجة:مدمج في غلاف الجهاز أو مجموعة الدائرة حيث تكون المساحة والمظهر مهمين.
• هوائيات التصحيح:هياكل مدمجة مناسبة لتطبيقات لاسلكية مدمجة مختارة.
• الهوائيات المثبتة على السيارة:حلول خارجية مصممة لمعدات متنقلة معينة وظروف التثبيت.

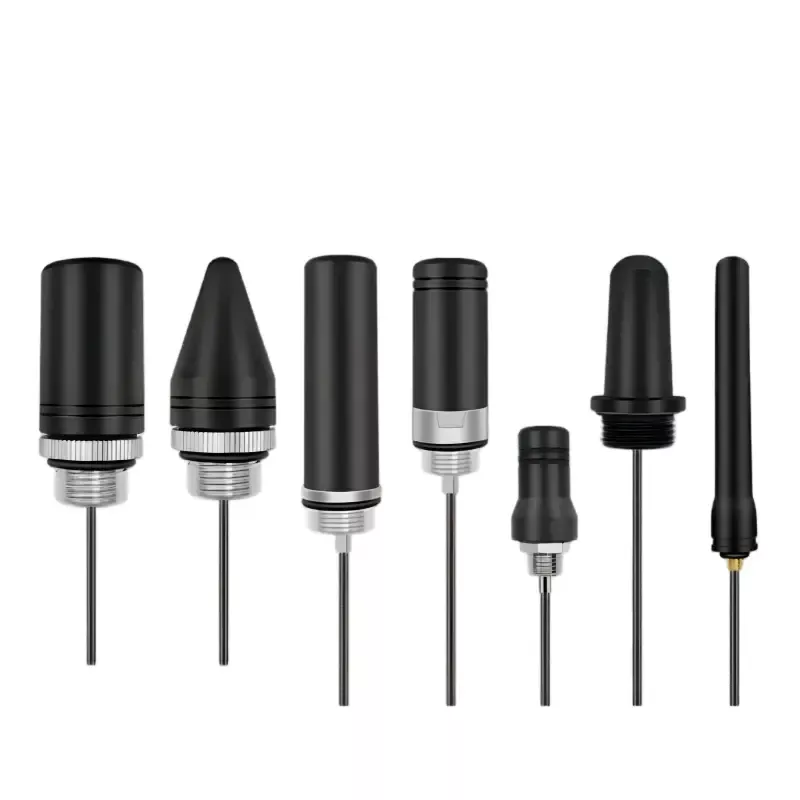

• هوائيات خارجية مثبتة على المسمار:الهوائيات المثبتة من خلال لوحة مغلقة، غالبًا ما تكون مفضلة للخزائن المعدنية والمعدات الصناعية الخارجية.

بالنسبة للمعدات المثبتة داخل حاويات معدنية، يمكن للهوائي الخارجي أن يوفر مسار تردد لاسلكي أكثر عملية من الهوائي الموجود بالكامل داخل الخزانة. تم تصميم حل هوائي NB-IoT من Qianmu حول تركيبات الخزانات الخارجية ويدعم خيوط التثبيت المختلفة وأطوال الكابلات وتكوينات الموصلات.

2. كيف يعمل هوائي NB-IoT؟

يقوم هوائي NB-IoT بتحويل الإشارات الكهربائية من وحدة الاتصالات اللاسلكية إلى موجات كهرومغناطيسية ويستقبل إشارات الراديو الواردة من الشبكة الخلوية. ويعتمد أدائه على التصميم الكهربائي للهوائي، وتردد التشغيل، والمواد المحيطة، وطريقة تركيبه.

هناك ثلاثة اعتبارات هندسية ذات أهمية خاصة.

مطابقة التردد

يجب تصميم الهوائي لنطاقات التردد التي تستخدمها شبكة NB-IoT المستهدفة. يمكن للهوائي المتوافق بشكل سيئ مع نطاق التشغيل أن يعكس المزيد من طاقة التردد اللاسلكي نحو جهاز الإرسال بدلاً من إشعاعها بكفاءة. ولذلك ينبغي التحقق من تغطية التردد ومطابقة المعاوقة قبل النشر.

المعاوقة وكفاءة الترددات اللاسلكية

تستخدم مقاومة 50 أوم على نطاق واسع في أنظمة الترددات اللاسلكية. تساعد مطابقة الهوائي والكابل المحوري ووحدة الاتصال على تقليل الانعكاسات والحفاظ على نقل الإشارة بكفاءة. تعد نسبة الموجة الدائمة للجهد (VSWR) أحد المؤشرات المفيدة لمطابقة المعاوقة، على الرغم من أنها لا تحدد بشكل مستقل كفاءة الهوائي الإجمالية أو نطاق الاتصال في العالم الحقيقي.

الضميمة والتأثيرات البيئية

يمكن للخزائن المعدنية أن تعيق أو تغير إشعاع الترددات الراديوية، في حين أن الكابلات القريبة ومصادر إمداد الطاقة والمكونات الإلكترونية قد تؤثر على أداء الهوائي. يمكن أن يساعد تركيب الهوائي خارج الخزانة في تقليل الحماية المرتبطة بالحاوية، بشرط أن يتم تركيب الهوائي وتأريضه وفقًا لمتطلبات التصميم الخاصة به.

3. ما هي الميزات الأكثر أهمية في هوائي NB-IoT الصناعي؟

غالبًا ما تعمل معدات إنترنت الأشياء الصناعية في الهواء الطلق أو في مواقع يكون الوصول إليها للصيانة محدودًا. ولذلك يجب أن يجمع الهوائي المناسب بين التوافق الكهربائي والمتانة الميكانيكية ومرونة التركيب.

تغطية تردد واسعة

يمكن لنطاق الترددات الواسع المدعوم أن يبسط عملية نشر المنتج عبر شبكات NB-IoT المتوافقة. يغطي الهوائي الخارجي المميز لـ Qianmu 700-960 ميجاهرتز، ولكن لا يزال يتعين على المشترين تأكيد نطاقات التردد الفعلية التي ينشرها مشغل الهاتف الخلوي ووحدة الاتصالات.

IP67 حماية ضد الماء والغبار

تم تصميم الغلاف الحاصل على تصنيف IP67 لتوفير الحماية من الغبار وتحمل ظروف الغمر المؤقتة المحددة بموجب متطلبات الاختبار المعمول بها. يعد هذا التصنيف مفيدًا لخزائن المراقبة الخارجية المعرضة للمطر والغبار والطقس المتغير. يظل تركيب اللوحة وختمها بشكل صحيح ضروريًا للحفاظ على الحماية على مستوى تجميع المعدات بالكامل.

خيارات التركيب والاتصال المرنة

تتطلب الخزانات المختلفة أبعاد تركيب وترتيبات كابلات مختلفة. يمكن أن تساعد خيارات M12 وM16 الملولبة في استيعاب تصميمات اللوحات المختلفة، بينما توفر موصلات SMA وIPEX وBNC وN-type توافقًا محتملاً مع واجهات RF المتنوعة. يجب تأكيد جنس الموصل والواجهة الدقيقة للنموذج المحدد.

المتانة البيئية

تؤثر مواد الإسكان ومكونات الختم وبناء الكابلات والأجزاء المعدنية المقاومة للتآكل على الموثوقية على المدى الطويل. بالنسبة للمنشآت الساحلية، ومعدات النقل، وأنظمة المرافق الخارجية، يجب على المشترين تقييم حدود درجة الحرارة، والتعرض للاهتزاز، ومخاطر التآكل، ومتطلبات الصيانة معًا.

4. أين يتم استخدام هوائيات NB-IoT؟

تدعم هوائيات NB-IoT مجموعة واسعة من تطبيقات المراقبة عن بعد والاتصالات ذات معدل البيانات المنخفض. تعتبر التصميمات الخارجية المقاومة للماء مفيدة بشكل خاص عند تركيب الأجهزة في خزائن معدنية أو تعرضها للظروف الخارجية.

القياس الذكي للمياه والغاز

تقوم أنظمة القياس المتصلة بنقل قراءات الاستهلاك والمعلومات التشغيلية إلى منصات الإدارة عن بعد. يمكن أن يؤثر وضع الهوائي على موثوقية الاتصال عندما يتم تركيب العدادات في مناطق المرافق تحت الأرض، أو في حاويات خارجية، أو في مواقع محاطة بمواد البناء.

الكهرباء والتحكم الصناعي

تستخدم محطات مراقبة الطاقة ومكثفات عدادات الكهرباء وخزائن التحكم الصناعية الاتصال اللاسلكي للإبلاغ عن حالة المعدات وبيانات القياس. يمكن أن يساعد الهوائي الخارجي في معالجة قيود التردد اللاسلكي الناتجة عن العبوات المعدنية.

المدينة الذكية والرصد البيئي

قد تتطلب أجهزة استشعار جودة الهواء ومحطات مراقبة غبار الطريق ومعدات مراقبة الطقس وأجهزة التحكم الذكية في إنارة الشوارع روابط لاسلكية يمكن الاعتماد عليها عبر المواقع الموزعة. يعد العزل المائي ودرجات الحرارة المناسبة أمرًا مهمًا عندما تعمل هذه الأجهزة في الهواء الطلق.

إنترنت الأشياء الزراعية

يمكن لمراقبة التربة عن بعد، ومراقبة البيئة المسببة للاحتباس الحراري، ومراقبة جودة مياه تربية الأحياء المائية استخدام اتصال NB-IoT لنقل القياسات من المواقع التي تكون فيها الشبكات السلكية التقليدية غير ملائمة.

إنذارات المعدات عن بعد

يمكن للمنشآت الصناعية استخدام المحطات المتصلة للإبلاغ عن الظروف غير الطبيعية أو أعطال المعدات أو التغيرات في حالة التشغيل. يجب تقييم أداء الهوائي جنبًا إلى جنب مع توفر الشبكة وإدارة الطاقة والميزات المدعومة لوحدة الاتصال.

5. ما هي المواصفات الفنية الرئيسية لهوائي NB-IoT؟

توفر المواصفات الفنية أساسًا عمليًا لمقارنة نماذج الهوائيات. يلخص الجدول التالي المعلمات المنشورة لهوائي Qianmu الخارجي المميز لإنترنت الأشياء NB-IoT. يجب إعادة تأكيد المواصفات مقابل عرض الأسعار وورقة البيانات الخاصة بالنموذج المحدد المطلوب.

تصف هذه المواصفات المنتج المميز وليس كل هوائي في فئة NB-IoT. يعتمد الأداء الفعلي على التكوين المحدد وبيئة التثبيت ونطاق الشبكة وتوجيه الكابل والجهاز المضيف. يجب على المشترين طلب بيانات الاختبار المعمول بها عندما تكون معايير القبول المحددة مطلوبة.

6. كيف تختار هوائي NB-IoT المناسب؟

يبدأ اختيار الهوائي بمتطلبات الاتصال الخاصة بالجهاز النهائي. قد يقدم النموذج الذي يعمل بشكل جيد في المختبر نتائج مختلفة عند تثبيته بالقرب من الألواح المعدنية أو إلكترونيات الطاقة أو المكونات الأخرى الحساسة للتردد اللاسلكي.

استخدم قائمة المراجعة التالية عند تقييم الموردين وتكوينات الهوائي:

• تأكيد نطاقات الشبكة:تحقق من الترددات التي يدعمها المشغل المنشور ووحدة NB-IoT.
• تقييم موقع التثبيت:حدد ما إذا كان سيتم تركيب الهوائي داخل حاوية بلاستيكية، أو خارج خزانة معدنية، أو على جهاز محمول.
• حدد خيط التثبيت الصحيح:تحقق من سمك اللوحة، وقطر الثقب، والتخليص المتاح، ومتطلبات الختم.
• تطابق الموصل:تأكد من نوع الموصل والجنس ومقاومة الكابل والواجهة الموجودة في وحدة الاتصال.
• اختر طول الكابل المناسب:تجنب طول الكابل غير الضروري لأن الكابل متحد المحور يسبب فقدان التردد اللاسلكي الذي يمكن أن يقلل الإشارة المرسلة إلى الهوائي أو المستلمة منه.
• مراجعة الظروف البيئية:ضع في اعتبارك المطر والغبار ودرجات الحرارة القصوى والاهتزازات والتعرض للملح.
• طلب معلومات الاختبار ذات الصلة:مراجعة استجابة التردد، VSWR، والكسب، وأي نتائج اختبار بيئي تنطبق على النموذج المقترح.
• اختبار الجهاز كاملا:تحقق من صحة الاتصال وجودة الإشارة باستخدام العلبة الفعلية ومسار الكابل والوحدة النمطية وموقع التثبيت المقصود.

بالنسبة لمشروعات OEM، يمكن أن يتضمن التخصيص أيضًا أبعاد الغلاف وطول الكابل وتكوين الموصل وهيكل التثبيت. تساعد مناقشة هذه المتطلبات قبل الأدوات أو الإنتاج الضخم على تقليل تغييرات التكامل لاحقًا في دورة التطوير.

7. كيف يمكن للتثبيت تحسين أداء هوائي NB-IoT؟

حتى الهوائي المحدد بشكل صحيح يمكن أن يكون أداؤه ضعيفًا إذا تم تركيبه بشكل سيء. يمكن لبعض التدابير العملية أن تساعد في الحفاظ على أداء التردد اللاسلكي والحفاظ على حماية البيئة.

1. اختر موضع التثبيت المناسب.بالنسبة للهوائيات الخارجية للخزانة، استخدم موقعًا مناسبًا للوحة يتجنب العوائق غير الضرورية من الهياكل المعدنية القريبة.
2. تأمين أجهزة التثبيت بشكل صحيح.اتبع تعليمات التثبيت الخاصة بالشركة المصنعة ومتطلبات التشديد لتجنب إتلاف الخيط أو المساس بالختم.
3. قم بتوجيه الكابل المحوري بعناية.تجنب الانحناءات الحادة، والطي المتكرر، والضغط، وتشغيل الكابلات غير الضرورية.
4. افصل الكابل عن مصادر التداخل عندما يكون ذلك عمليًا.احتفظ بأسلاك التردد اللاسلكي بعيدًا عن إلكترونيات الطاقة المزعجة ومكونات التبديل عندما يسمح تخطيط الجهاز بذلك.
5. فحص مكونات الختم.تأكد من تركيب الحشيات ونقاط دخول الكابلات بشكل صحيح، خاصة في الخزانات الخارجية.
6. الاختبار بعد التجميع النهائي.تقييم تسجيل الشبكة ومؤشرات الإشارة وتسليم البيانات على مستوى التطبيق في ظل ظروف التشغيل التمثيلية.

يجب التعامل مع التثبيت كجزء من تصميم نظام الهوائي وليس كمهمة ميكانيكية نهائية. يعد اختبار التجميع الكامل الطريقة الأكثر موثوقية لتحديد المشكلات التي قد لا تظهر عند تقييم الهوائي بشكل منفصل.

8. الأسئلة المتداولة حول هوائيات NB-IoT

س1: ما هو نطاق التردد الذي يجب أن يدعمه هوائي NB-IoT؟

يعتمد النطاق المطلوب على النطاقات الخلوية التي تستخدمها الشبكة المستهدفة. يغطي الهوائي الخارجي المميز لـ Qianmu 700-960 ميجا هرتز. تأكد من نشر الشبكة المحلية وتوافق الوحدة قبل تحديد النموذج.

س2: هل يمكن تركيب هوائي NB-IoT على خزانة التحكم المعدنية؟

نعم. غالبًا ما يكون الهوائي الخارجي المثبت بمسمار مناسبًا للخزانات المعدنية لأنه يمكن وضع الرادياتير خارج العلبة. يجب اتباع تصميم التركيب وترتيب التأريض أو الاقتران وتعليمات التثبيت للطراز المحدد.

س3: هل هوائي NB-IoT الحاصل على تصنيف IP67 مناسب للاستخدام الخارجي؟

يشير تصنيف IP67 إلى مستوى محدد من الحماية من دخول الغبار والماء في ظل ظروف اختبار محددة. يمكن أن يكون مناسبًا للعديد من التطبيقات الخارجية، ولكن يجب أن يحافظ التثبيت الكامل أيضًا على الختم المناسب وحماية البيئة.

Q4: هل يمكن تخصيص طول الكابل ونوع الموصل؟

نعم. يسرد Qianmu خيارات الكابلات من 1.5 متر إلى 10 متر وخيارات الموصل بما في ذلك نوع SMA وIPEX وBNC ونوع N. يعتمد التوفر على التكوين المحدد، لذا تأكد من تفاصيل الموصل ومتطلبات الكابل عند طلب عرض الأسعار.

س5: هل يوفر كسب الهوائي الأعلى دائمًا اتصالاً أفضل؟

لا، يجب أخذ الكسب في الاعتبار جنبًا إلى جنب مع نمط الإشعاع واتجاه التثبيت وظروف الشبكة ونظام الاستقبال. لا يضمن الهوائي ذو الكسب الأعلى أداءً أفضل تلقائيًا في كل اتجاه أو موقع.

س6: كيف يمكنني تقليل فقدان الإشارة أثناء التثبيت؟

استخدم كبلًا محوريًا مناسبًا منخفض الفقد، وحدد طول الكبل المناسب، وتجنب الانحناءات الحادة، وتأكد من تجميع موصل الصوت، وضع الهوائي بعيدًا عن العوائق الكبيرة. تحقق من الأداء بعد تثبيت الهوائي في العلبة النهائية.

س7: ما هي المعلومات التي يجب أن أقدمها عند طلب هوائي NB-IoT مخصص؟

قم بتوفير نطاقات تردد التشغيل، ونموذج وحدة الاتصال، ومواد العلبة، وأبعاد التركيب، وطول الكابل، ونوع الموصل، والظروف البيئية، والكمية المستهدفة، وأي معايير اختبار RF أو حماية الدخول مطلوبة. تساعد هذه المعلومات المورد على تقييم التوافق والتوصية بالتكوين المناسب.

9. الخلاصة: بناء اتصال إنترنت الأشياء أكثر موثوقية

يساعد هوائي NB-IoT المختار جيدًا الأجهزة المتصلة في الحفاظ على اتصال لاسلكي فعال في تطبيقات تتراوح من القياس الذكي والمراقبة الصناعية إلى الاستشعار البيئي وأنظمة التحكم الخارجية. يساهم توافق التردد ومطابقة المعاوقة وهيكل التثبيت واختيار الكابلات وحماية البيئة في النتيجة النهائية.

تقدم Qianmu حل هوائي خارجي NB-IoT يتميز بتغطية 700-960 ميجاهرتز، وحماية IP67، وخيارات تركيب M12 وM16، وخيارات الكابلات والموصلات القابلة للتكوين. بالنسبة لمصنعي المعدات، ومتكاملي الأنظمة، ومطوري منتجات إنترنت الأشياء، يعد تقييم هذه المعلمات مقابل ظروف التشغيل الفعلية خطوة مهمة نحو النشر الذي يمكن الاعتماد عليه.

هل تبحث عن هوائي مناسب لمشروعك القادم في مجال إنترنت الأشياء؟ استكشف صفحة منتج Qianmu NB-IoT Antenna لمراجعة المواصفات وخيارات التكوين المتاحة. إذا كنت بحاجة إلى مساعدة في مطابقة نطاقات التردد أو الموصلات أو أطوال الكابلات أو متطلبات التثبيت لجهازك،اتصل بنالمناقشة طلبك وطلب حل هوائي مخصص لمشروعك.
