ما هو بالضبط هوائي البط المطاطي؟

A هوائي الحبيب المطاطي(المعروف باسم هوائي مطاطي أو هوائي البطة المطاطية) هو هوائي صغير شائعهوائي شاملتم تسميته على اسم الطبقة الواقية الخارجية من المطاط أو البلاستيك. يتم استخدامه على نطاق واسع في أجهزة الاتصال اللاسلكية مثل أجهزة الاتصال اللاسلكي وأجهزة التوجيه اللاسلكية وأجهزة راديو السيارة وأجهزة إنترنت الأشياء. تشرح شركة Qianmu Communications خصائصها الأساسية ومبادئ عملها:

1. ميزات الهيكل والتصميم

المواد الخارجية:

الطبقة الخارجية مصنوعة من المطاط/السيليكون المرن (بعضها من البلاستيك الصلب)، مما يوفر الحماية المادية مثل العزل المائي، ومقاومة الصدمات، ومقاومة التآكل.

يكون اللون عادةً أسود، مع توفر عدد قليل من الخيارات المخصصة بألوان أخرى (مثل الأبيض أو البرتقالي).

الهيكل الداخلي:

المبرد الأساسي: سلك معدني داخلي حلزوني (النحاس أو الفولاذ) مخفي بداخله، ويعمل كعنصر إشعاع للهوائي.

دائرة مطابقة القاعدة: يمكن دمج دائرة مطابقة صغيرة (مثل مكثف أو مغوٍ) في الأسفل لتحسين المعاوقة (عادةً 50 أوم) لمطابقة الجهاز.

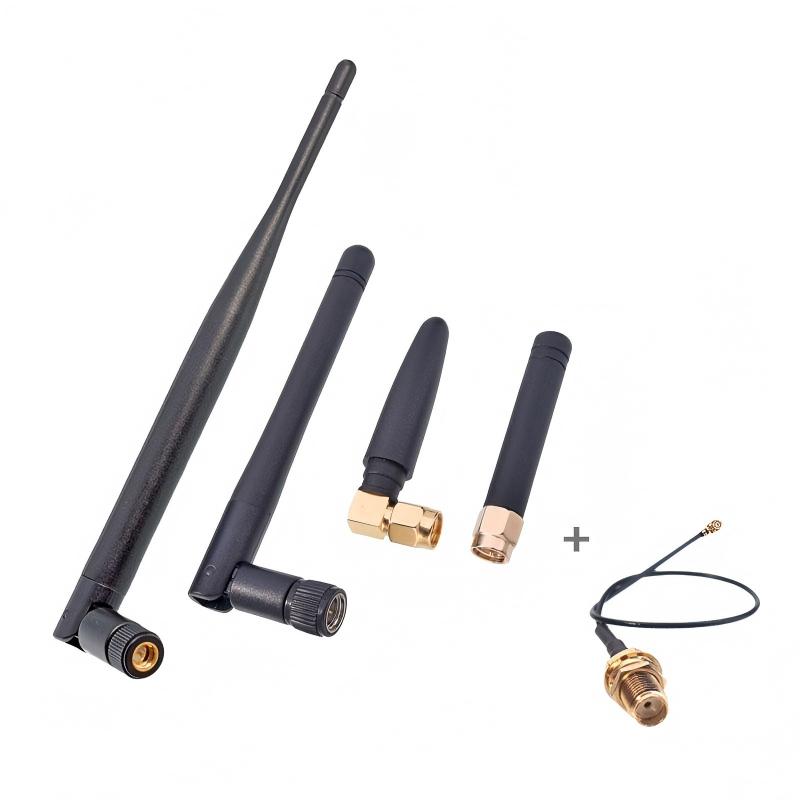

الموصل: يتم استخدام واجهات التردد اللاسلكي الشائعة مثل SMA، وRP-SMA، وTNC في الجزء السفلي، مما يسمح بتوصيل المسمار المباشر بالمعدات.

الشكل: أسطواني أو مخروطي، يبلغ طوله عادةً 5-20 سم (اعتمادًا على نطاق تردد التشغيل)، ويبلغ قطره حوالي 0.5-2 سم.

2. مبدأ التشغيل والخصائص الكهربائية

مبدأ الإشعاع: يعمل السلك الحلزوني الداخلي بشكل أساسي كهوائي أحادي القطب قصير، مع تمديد طوله الكهربائي عبر الهيكل الحلزوني، مما يتيح الرنين في نطاق التردد المستهدف (مثل 433 ميجا هرتز أو 2.4 جيجا هرتز) على الرغم من أبعاده المادية الصغيرة.

الإشعاع متعدد الاتجاهات: عند تركيبه عموديًا، فإنه يوفر إشعاعًا موحدًا في الاتجاه الأفقي عند 360 درجة، مع كسب أقل في الاتجاه الرأسي.

تغطية الفرقة

1. نطاق واحد: مصمم خصيصًا لنطاق تردد معين (على سبيل المثال، GPS 1.5 جيجا هرتز، 4G 1.8 جيجا هرتز).

2. متعدد النطاقات: يدعم ترددات متعددة (على سبيل المثال، تغطي في وقت واحد UHF 400 ميجا هرتز و2.4 جيجا هرتز) من خلال تصميم حلزوني أو حثي مجزأ.

3. المزايا الأساسية

المتانة الجسدية:

الغلاف المطاطي مقاوم للانحناء ومقاوم للماء (عادةً تصنيف IP67)، مما يجعله مناسبًا للتطبيقات الخارجية أو المحمولة (مثل السيارات والأجهزة المحمولة).

سهلة التركيب:

قم بتوصيل واجهة الجهاز مباشرة دون إعداد معقد.

تكلفة منخفضة:

الإنتاج الضخم الصناعي له تكاليف منخفضة.

خفيفة الوزن:

يزن عادةً أقل من 50 جرامًا، مما يجعله مثاليًا للأجهزة المحمولة.

4. سيناريوهات التطبيق النموذجية

الالكترونيات الاستهلاكية:

جهاز توجيه منزلي (Wi-Fi 2.4 جيجا هرتز/5 جيجا هرتز)، سماعات رأس بلوتوث، أجهزة استشعار منزلية ذكية.

الهوائي المطاطي الأسود القابل للفصل الموجود أعلى جهاز التوجيه TP-Link.

الاتصالات اللاسلكية المهنية:

راديو ثنائي الاتجاه (نطاق UHF/VHF)، وراديو مثبت على السيارة، وهوائي إرسال الفيديو بدون طيار.

إنترنت الأشياء (IoT):

هوائي وحدة NB-IoT/LoRa، ومحطة تحديد المواقع GPS.

المعدات الصناعية:

أجهزة التحكم عن بعد الصناعية (الرافعات، AGVs)، وعقد شبكة الاستشعار.

5. القيود والاعتبارات

كفاءة أقل:

نظرًا لقيود التصغير، تتراوح كفاءة الإشعاع عادةً بين 30% إلى 60% فقط (مقارنة بأكثر من 80% للهوائيات كاملة الحجم).

الربح محدود:

تؤدي خصائص الكسب المنخفضة إلى مسافات إرسال أقصر (على سبيل المثال، تغطي أجهزة توجيه Wi-Fi ذات الهوائيات ثنائية القطب عادةً نطاقًا يبلغ ≥50 مترًا).

موقع التثبيت حساس:

يجب تثبيته عموديًا لضمان تعدد الاتجاهات؛ يتدهور الأداء عند الاقتراب من الأسطح المعدنية (تأثير المستوى الأرضي).

نطاق التردد الثابت:

لا يمكن تعديل التردد بعد مغادرة المصنع؛ مطلوب اختيار نموذج دقيق وفقًا لنطاق تردد المعدات.

6. توصيات الاختيار والاستخدام

مطابقة نطاق التردد:

تأكد من نطاق تردد تشغيل الجهاز (على سبيل المثال، 315 ميجا هرتز، 868 ميجا هرتز، 2.4 جيجا هرتز) وحدد هوائي الرنين المطابق.

توافق الواجهة:

تحقق من نوع واجهة الجهاز (على سبيل المثال، SMA ذكر/أنثى) لتجنب عدم التطابق الجسدي.

التكيف مع المشهد:

يجب أن تتمتع المعدات الخارجية بتصنيف حماية IP67؛ يجب أن تأخذ المعدات المثبتة على السيارة بعين الاعتبار التصميم المضاد للاهتزاز.

ترقية الأداء:

يمكن تلبية المتطلبات طويلة المدى عن طريق استبدال هوائي عالي الكسب، لكن هذا سيضحي بتعدد الاتجاهات.

ملخص: يمثل الهوائي السوطي حلاً اقتصاديًا وعمليًا في الأجهزة اللاسلكية، وهو مفضل في الأجهزة الإلكترونية الاستهلاكية والأجهزة الصناعية نظرًا لتكلفته المنخفضة وسهولة تركيبه ومتانته المادية القوية. ومع ذلك، فإن كسبها المنخفض وعرض النطاق الضيق يحدان من تطبيقها في سيناريوهات عالية الأداء، لذلك تظل الهوائيات الخارجية الاحترافية ضرورية للاتصالات طويلة المدى أو الموثوقة للغاية (مثل نقل الفيديو بدون طيار أو المحطات الأساسية).
