كيف يمكن لهوائي راديو FM المدمج تحسين استقبال الإشارة في الأجهزة الإلكترونية المدمجة

كيانمويطورهوائي راديو FM مدمجللمنتجات المدمجة التي تدعم FM والتي تتطلب استقبالًا موثوقًا دون إضافة هوائي خارجي مكشوف. مصمم لنطاق بث FM 88-108 ميجا هرتز، يجمع مكون التردد اللاسلكي المدمج هذا بين قلب الفريت وملف النحاس الدقيق وخيارات الاتصال المرنة لأنظمة صوت السيارات ومكبرات صوت Bluetooth وأجهزة الراديو المحمولة والمعدات المنزلية الذكية والأجهزة الإلكترونية الأخرى.

يعد هوائي FM المدمج أكثر من مجرد بديل موفر للمساحة لهوائي تلسكوبي. يسمح هيكل الحث المغناطيسي ذو النواة الفريتية، واللف الدقيق للملف، وعامل الشكل المدمج، وتصميم الاتصال القابل للتخصيص، للمصنعين بدمج استقبال FM في المنتجات التي تكون فيها مساحة التثبيت والمظهر مهمًا. يشرح هذا الدليل كيفية عمل هوائي راديو FM المدمج، وخصائصه التقنية، والتطبيقات المناسبة، واعتبارات التثبيت، والعوامل الرئيسية التي يجب على المشترين تقييمها عند شراء هوائي لمشروعات OEM أو ODM.

جدول المحتويات

• ما هو هوائي راديو FM المدمج؟
• كيف يعمل هوائي راديو FM المدمج؟
• ما هي الميزات الرئيسية؟
• أين يمكن استخدامه؟
• ما هي المواصفات الفنية؟
• كيف ينبغي تثبيت الهوائي؟
• كيف يجب على المشترين اختيار الهوائي المناسب؟
• كيف يمكن مقارنتها مع هوائيات FM الأخرى؟
• الأسئلة المتداولة
• لماذا تفكر في هوائي FM مخصص؟

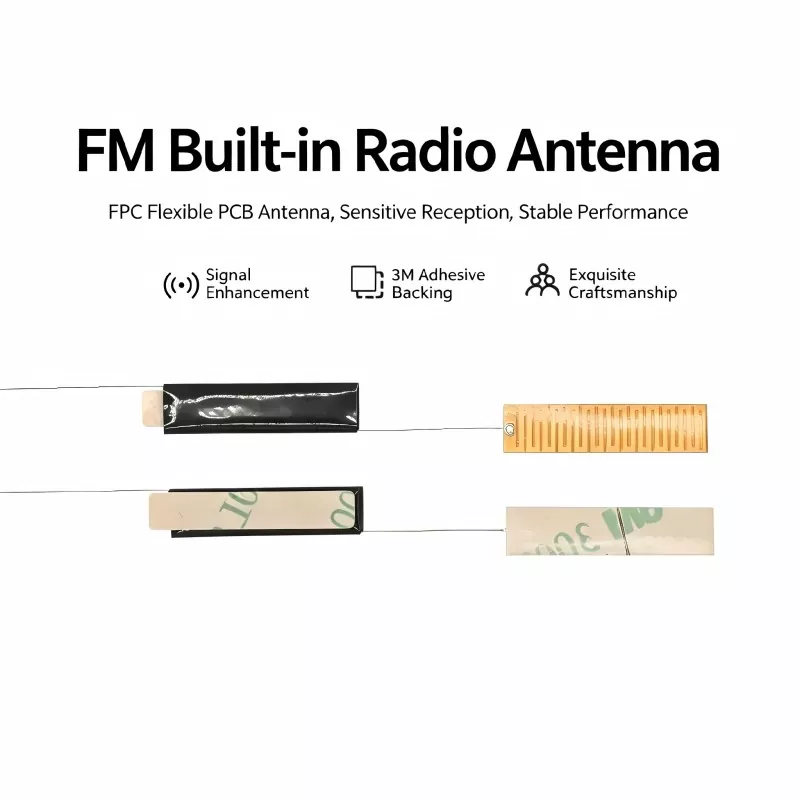

ما هو هوائي راديو FM المدمج؟

هوائي راديو FM المدمج هو مكون داخلي لاستقبال التردد اللاسلكي السلبي مصمم لاستقبال إشارات بث FM أثناء البقاء داخل الجهاز الإلكتروني. على عكس الهوائي التلسكوبي التقليدي الذي يمتد خارج العلبة، يمكن إخفاء الهوائي الداخلي داخل هيكل المنتج، مما يساعد الشركات المصنعة على الحفاظ على مظهر نظيف مع الاستخدام الفعال للمساحة الداخلية المحدودة.

يتكون التصميم النموذجي للقلب من الفريت من قلب من الفريت عالي النفاذية، وأسلاك نحاسية مطلية بالمينا دقيقة الجروح، وحماية عازلة، وأطراف توصيل أو أسلاك رصاص. تعمل مادة الفريت على تركيز المجال المغناطيسي حول الملف، بينما تم تصميم هيكل التعبئة لدعم الاستقبال عبر نطاق تردد FM المقصود.

بالنسبة للمصنعين الذين يقومون بتطوير الأجهزة الإلكترونية الاستهلاكية المدمجة، يمكن لهذا الهيكل تبسيط تكامل المنتج. يمكن وضع الهوائي وفقًا لتخطيط PCB وتصميم العلبة بدلاً من الحاجة إلى فتحة هوائي خارجية مخصصة.

لمزيد من المعلومات الخاصة بالمنتج، يمكن للمشترين مراجعة صفحة منتج هوائي راديو FM المدمج.

كيف يعمل هوائي راديو FM المدمج؟

ويستند مبدأ التشغيل في المقام الأول على الحث الكهرومغناطيسي والرنين. عندما تصل إشارة بث FM إلى الهوائي، يساعد قلب الفريت على تركيز المجال المغناطيسي عالي التردد حول الملف. يقوم الموصل ذو الجرح الدقيق بعد ذلك بتحويل الطاقة الكهرومغناطيسية إلى إشارة RF كهربائية يمكن معالجتها بواسطة دائرة الاستقبال.

1. تركيز المجال المغناطيسي

يقوم قلب الفريت عالي النفاذية بتركيز المجالات المغناطيسية عالية التردد حول الملف. يعد هذا الهيكل مفيدًا بشكل خاص عندما يحتاج المصنعون إلى هوائي يمكن أن يتناسب مع مساحة داخلية مدمجة مع الحفاظ على استقبال FM يمكن الاعتماد عليه.

2. التحويل الكهرومغناطيسي

يستجيب الملف النحاسي المحيط بنواة الفريت للمجال المغناطيسي المتغير ويولد إشارة كهربائية. يتم بعد ذلك نقل هذه الإشارة عبر اتصال الهوائي إلى دائرة استقبال FM.

3. رنين التردد

تؤثر معلمات ملف الملف، بما في ذلك عدد اللفات وترتيب الملف، على خصائص تردد الهوائي. يساعد الضبط الصحيح الهوائي على العمل ضمن نطاق FM المقصود ويدعم الاستقبال المستقر.

4. نقل الإشارة

بعد التحويل، تنتقل إشارة التردد اللاسلكي المستلمة عبر سلك الهوائي أو دبابيس الاتصال إلى دائرة استقبال FM، حيث يتم تضخيمها وفك تشفيرها وتحويلها إلى إخراج صوتي.

ما هي الميزات الرئيسية؟

عند اختيار هوائي FM داخلي لمنتج تجاري، يأخذ المهندسون في الاعتبار عادةً أداء الاستقبال والأبعاد المادية ومقاومة التداخل ودرجة حرارة التشغيل ومرونة التكامل. الخصائص التالية تجعل التصميم المدمج ذو النواة الفريتية مناسبًا للعديد من الأجهزة المدمجة.

• نطاق التشغيل 88-108 ميجاهرتز:تم تصميمه حول نطاق تردد بث FM الشائع الاستخدام.
• الهيكل الداخلي المدمج:يسمح للمصنعين بدمج استقبال FM بدون هوائي خارجي بارز.
• لف لفائف الدقة:يدعم الخصائص الكهربائية المتسقة وأداء التردد.
• البناء الأساسية الفريت:يركز المجالات المغناطيسية ويدعم استقبال الإشارة بكفاءة.
• تصميم يراعي التداخل:العزل والاعتبارات الهيكلية يمكن أن تساعد في تقليل التداخل الكهرومغناطيسي غير المرغوب فيه.
• التخصيص المرن:يمكن تكييف الأبعاد الأساسية ومعلمات اللف وطول الكابل والدبابيس والموصلات مع متطلبات المنتج.
• درجة حرارة التشغيل واسعة:يحدد تصميم Qianmu المشار إليه التشغيل من -20 درجة مئوية إلى +85 درجة مئوية.

أين يمكن استخدامه؟

الهيكل المدمج لهوائي FM الداخلي يجعله مناسبًا للمنتجات التي يكون فيها التعرض للهوائي الخارجي غير مرغوب فيه أو غير عملي. يمكن أن تتراوح التطبيقات من الإلكترونيات الاستهلاكية إلى معدات السيارات والصناعية.

ما هي المواصفات الفنية؟

يجب دائمًا مطابقة المواصفات الفنية مع دائرة الاستقبال والعلبة وموقع التثبيت والسوق المستهدف. تمثل المواصفات التالية تكوين منتج Qianmu المشار إليه ويمكن أن تكون بمثابة نقطة بداية للتقييم الهندسي.

يمكن أن يختلف الأداء الفعلي وفقًا لجهاز الاستقبال IC وتخطيط PCB ومواد العلبة والبيئة الكهرومغناطيسية المحيطة وقوة الإشارة المحلية وموضع تثبيت الهوائي. ولذلك، يظل اختبار النموذج الأولي مهمًا قبل الإنتاج الضخم.

كيف ينبغي تثبيت الهوائي؟

يعد الوضع الصحيح أمرًا ضروريًا لتحقيق استقبال FM متسق. حتى الهوائي المصمم جيدًا يمكن أن يعاني من انخفاض الأداء إذا تم وضعه بالقرب من مصادر تداخل قوية أو مواد غير مناسبة.

الخطوة 1: حدد موضع التثبيت

ضع الهوائي في منطقة داخلية مفتوحة نسبيًا، وإذا أمكن، بالقرب من السطح الداخلي للعلبة. تجنب وضعه مباشرة بجانب الرقائق عالية التردد أو مكونات الطاقة أو مصادر الحرارة أو مصادر التداخل القوية الأخرى.

الخطوة 2: تأمين الهوائي

يمكن أن يوفر الجزء الخلفي اللاصق المعزول طريقة تركيب بسيطة للتصميمات المتوافقة. يجب أن تحافظ طريقة التثبيت على وضع الهوائي بشكل ثابت وتمنع الحركة التي قد تؤثر على إمكانية التكرار أثناء تشغيل المنتج.

الخطوة 3: قم بتوصيل الهوائي

قم بتوصيل سلك الهوائي أو دبابيسه بواجهة هوائي FM المخصصة على لوحة PCB. يجب أن تكون الوصلات الملحومة آمنة وخالية من القصور، بينما يجب أن تتمتع الوصلات من نوع القابس باحتجاز ميكانيكي كافٍ.

الخطوة 4: اختبار الاستقبال

بعد التجميع، قم بتشغيل الجهاز وإجراء مسح لمحطة FM. قم بتقييم عدد المحطات ووضوح الصوت وضوضاء الخلفية واستقرار الإشارة واتساق الاستقبال في مواقع مختلفة.

كيف يجب على المشترين اختيار الهوائي المناسب؟

السعر وحده لا ينبغي أن يحدد اختيار الهوائي. بالنسبة لمشروعات OEM وODM، يجب على فرق الشراء والمهندسين تقييم الهوائي كجزء من نظام التردد اللاسلكي الكامل.

1. تأكيد نطاق التردد:تأكد من أن الهوائي مناسب لنطاق بث FM المستهدف.
2. التحقق من المساحة المتوفرة:قم بتوفير أبعاد دقيقة للعلبة وثنائي الفينيل متعدد الكلور قبل اختيار هيكل الهوائي.
3. مراجعة طريقة الاتصال:حدد طول الكابل، أو تصميم الطرف، أو نوع الموصل، أو متطلبات اتصال PCB.
4. تقييم بيئة التشغيل:قد تتطلب منتجات السيارات والمنتجات المحمولة والداخلية والخارجية اعتبارات ميكانيكية وحرارية مختلفة.
5. النظر في التداخل الكهرومغناطيسي:تحديد المعالجات القريبة، وتبديل مصادر الطاقة، والشاشات، والمحركات، ومصادر الضوضاء المحتملة الأخرى.
6. طلب عينات:اختبر الهوائي في العلبة الفعلية ومع دائرة استقبال FM المقصودة قبل الموافقة على الإنتاج الضخم.
7. مناقشة التخصيص:بالنسبة للمشاريع كبيرة الحجم، يمكن أن توفر الأبعاد الأساسية المخصصة ومعلمات اللف تكاملًا أفضل من الهوائي العام.

كيف يمكن مقارنتها مع هوائيات FM الأخرى؟

تخدم هياكل الهوائي المختلفة متطلبات المنتج المختلفة. قد يكون هوائي ثنائي الفينيل متعدد الكلور مناسبًا عندما يوفر ثنائي الفينيل متعدد الكلور مساحة كافية، بينما يمكن أن يكون الهوائي التلسكوبي مفيدًا عندما يكون الهوائي المكشوف مقبولًا. يعد التصميم المدمج ذو النواة الفريتية ذا أهمية خاصة عندما تعطي الشركات المصنعة الأولوية للتركيب المخفي والتكامل الميكانيكي المدمج.

الأسئلة المتداولة

1. ما هو التردد الذي يدعمه هوائي راديو FM المدمج؟

تم تصميم هوائي Qianmu المشار إليه لنطاق بث FM بتردد 88-108 ميجاهرتز. يمكن مناقشة متطلبات التردد المحددة أثناء التخصيص لمختلف التطبيقات والأسواق.

2. هل يمكن تخصيص أبعاد الهوائي وطول الكابل؟

نعم. يمكن أن يشمل التخصيص حجم قلب الفريت، ومعلمات لف الملف، وطول الرصاص، ومواد الدبوس، وأنواع الموصلات. تتيح هذه الخيارات للهوائي أن يتطابق بشكل أفضل مع العلبة المتوفرة وتخطيط ثنائي الفينيل متعدد الكلور.

3. هل الهوائي المدمج مناسب لأنظمة الصوت في السيارات؟

نعم. يمكن دمج تصميمات هوائي FM المدمج في أنظمة الصوت داخل السيارة وأجهزة راديو Bluetooth ووحدات رأس الوسائط المتعددة والمعدات المماثلة. يجب تقييم مشاريع السيارات من خلال التثبيت الفعلي واختبار التردد اللاسلكي لأن هياكل المركبات والإلكترونيات يمكن أن تؤثر على الاستقبال.

4. هل يعتمد أداء الهوائي على تخطيط ثنائي الفينيل متعدد الكلور؟

نعم. لا يتأثر أداء الاستقبال بالهوائي فحسب، بل يتأثر أيضًا بدائرة IC لجهاز الاستقبال وتخطيط PCB والتأريض والمكونات المحيطة وهيكل العلبة والبيئة الكهرومغناطيسية. يوصى باختبار النموذج الأولي قبل الإنتاج الضخم.

5. هل يمكن تقديم العينات قبل الإنتاج بالجملة؟

يعد تقييم العينة جزءًا مهمًا من تطوير الهوائي المخصص. يمكن للمشترين مناقشة متطلبات العينة مع Qianmu واختبار الهوائي داخل الجهاز المقصود قبل الانتقال إلى الإنتاج بكميات كبيرة.

لماذا تفكر في هوائي FM مخصص؟

بالنسبة للشركات المصنعة التي تقوم بتطوير منتجات إلكترونية تدعم FM، يجب اختيار الهوائي كجزء لا يتجزأ من نظام التردد اللاسلكي بدلاً من معاملته كملحق مستقل. يمكن أن يساعد التصميم المدمج المتوافق جيدًا في الحفاظ على مساحة التثبيت، والحفاظ على مظهر العلبة النظيف، وتوفير حل عملي لتطبيقات السيارات والمحمولة والمنزل الذكي وتطبيقات FM الصناعية.

توفر Qianmu حلول هوائي FM مدمجة مع خيارات التخصيص التي تغطي أبعاد قلب الفريت، ولف الملف، وطول الكابل، ومحطات الاتصال، والتكامل الهيكلي. بالنسبة لمشروعات OEM وODM، يمكن للفرق الهندسية تحديد متطلبات التردد والمساحة المتاحة وواجهة PCB وبيئة التشغيل وأداء الاستقبال المتوقع قبل التحقق من صحة العينة. إذا كنت تقوم بتطوير منتج جديد يدعم FM أو تبحث عن شريك صيني موثوق لتصنيع الهوائي،اتصل بنالمناقشة طلبك وطلب حل مخصص وبدء تقييم العينة مع Qianmu.
