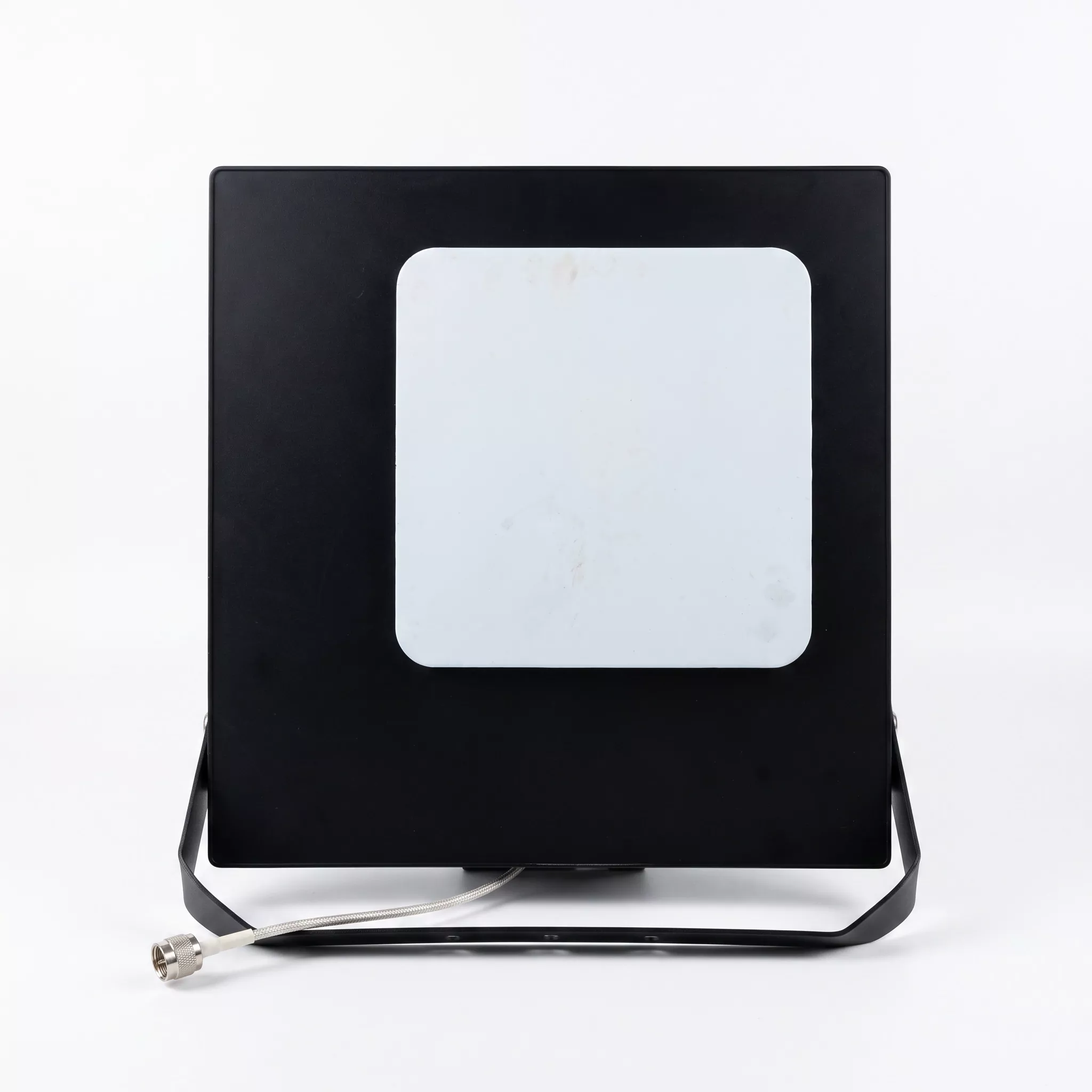

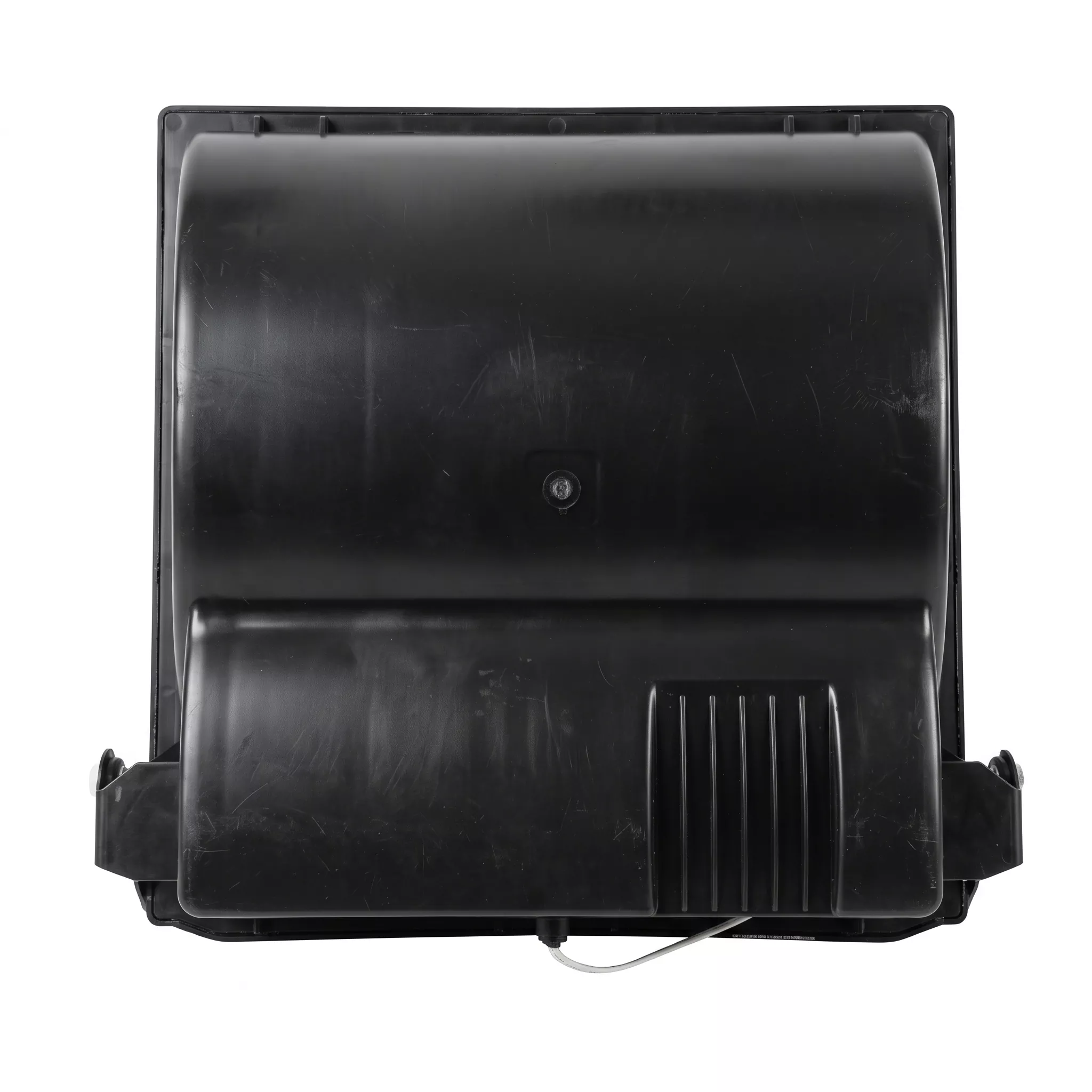

هوائي كشاف

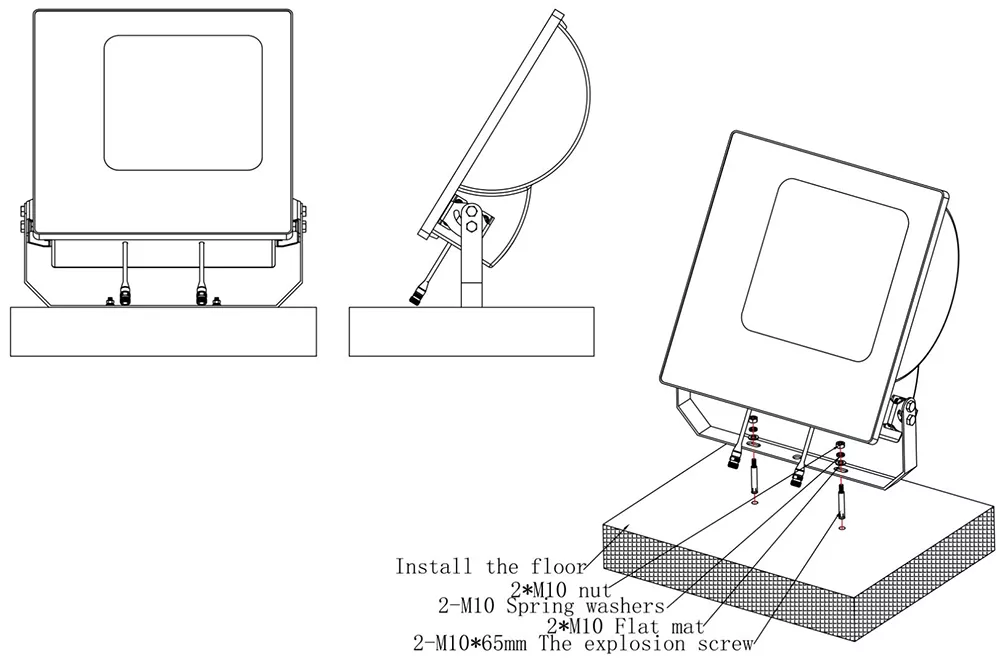

هوائي الأضواء الكاشفة، المعروف أيضًا باسم هوائي المحطة الأساسية المزخرف أو الأضواء الكاشفة المموهة، هو هوائي اتصالات خارجي اتجاهي. يحاكي غلافه بدقة تصميم مصابيح الإضاءة الخارجية، ويدمج وحدات إشعاع 4G/5G RF داخل جسم المصباح للجمع بين نقل الإشارة واستقبالها مع تحسين المناظر الطبيعية الحضرية. إنه يلغي الحاجة إلى أبراج إشارة إضافية ويمكن تركيبه على أسطح المنازل أو واجهات المباني أو المنصات، مما يؤدي بشكل أساسي إلى حل المشكلات الشائعة مثل الانزعاج البصري وقيود الملكية على الوصول إلى البناء المرتبط بالهوائيات التقليدية. هذا الهوائي من Qianmu Communications عبارة عن هوائي محطة قاعدة اتجاهية عريض النطاق ثنائي الاستقطاب، يعمل كمكون أساسي للترددات اللاسلكية مصمم خصيصًا لمشاريع التغطية العميقة التعاونية الداخلية والخارجية. على عكس المنتجات المقلدة البسيطة المتوفرة في السوق، يتميز الهوائي الخاص بنا بعزل كهرومغناطيسي محسّن داخل هيكل تجويفه، مما يضمن عدم إعاقة غطاء المصباح لإشعاع التردد اللاسلكي. إنه يوفر جماليات تمويه ممتازة وأداء عالي للترددات اللاسلكية، مما يجعله مناسبًا لمشاريع ترقية البنية التحتية للاتصالات في جميع أنحاء العالم.

مبدأ العمل

1. المبادئ الأساسية لنقل واستقبال الإشارة

يتكون هوائي الضوء بالكامل من أربعة مكونات أساسية: وحدة إشعاع التردد اللاسلكي، ولوحة خلفية معدنية عاكسة، وغطاء مموه مقاوم للماء، وموصلات مزدوجة من النوع N.

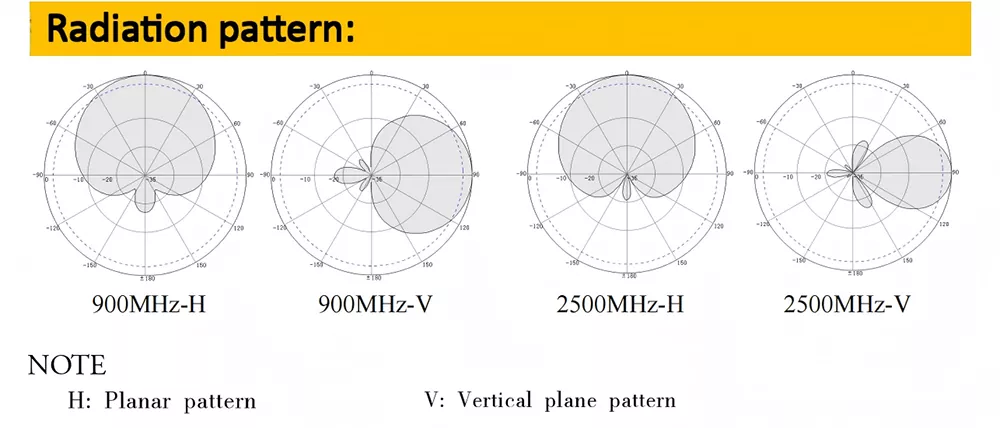

①نقل الإشارة: يقوم جهاز RRU بإخراج الإشارات الكهربائية ذات التردد الراديوي، والتي يتم إرسالها عبر موصلين NK إلى عناصر الألومنيوم الداخلية المشعة داخل الهوائي. يتم تحويل هذه الإشارات إلى موجات كهرومغناطيسية في نطاق 698-3600 ميجا هرتز بواسطة تجاويف رنانة ثم تشع إلى الخارج من خلال شعاع اتجاهي أفقي بزاوية 65 درجة، يغطي بدقة أرضيات المبنى المستهدف.

②استقبال الإشارة: يتم التقاط الموجات الكهرومغناطيسية المنبعثة من الهواتف المحمولة وأجهزة إنترنت الأشياء داخل المبنى بشكل شامل بواسطة الهوائي. يقوم العاكس بجمع وتصفية إشارات التداخل، وتحويل الموجات الكهرومغناطيسية إلى إشارات كهربائية يتم إرسالها مرة أخرى إلى معدات المحطة الأساسية، وبالتالي استكمال الاتصال ثنائي الاتجاه.

2. غلاف مموه مع قلب محسن لعدم توهين الإشارة

تستخدم معظم الهوائيات منخفضة التكلفة أغلفة بلاستيكية قياسية، مما يؤدي إلى فقدان التردد اللاسلكي بما يتجاوز 15%، مما يؤدي إلى ضعف الإشارات وتباطؤ سرعات الشبكة عند حواف الخلايا. قام مصنع Qianmu Communications بشكل مستقل بتطوير غلاف موج شفاف معدل لـ UABS، حيث أظهرت القياسات المعملية فقدان التردد اللاسلكي منخفضًا يصل إلى 6.2% فقط. ومن خلال دمجه مع مجموعة إشعاع من الألومنيوم ذات طبقات، فإنه يتجنب تأثير الحماية الناتج عن الأقواس المعدنية في العلب التقليدية، مما يحقق زيادة بنسبة 30% في سرعة شبكة الوصلة الهابطة في نفس الظروف. تتوفر بيانات القياس الأولية من محللي شبكة المتجهات عند الطلب.

المواصفات الفنية

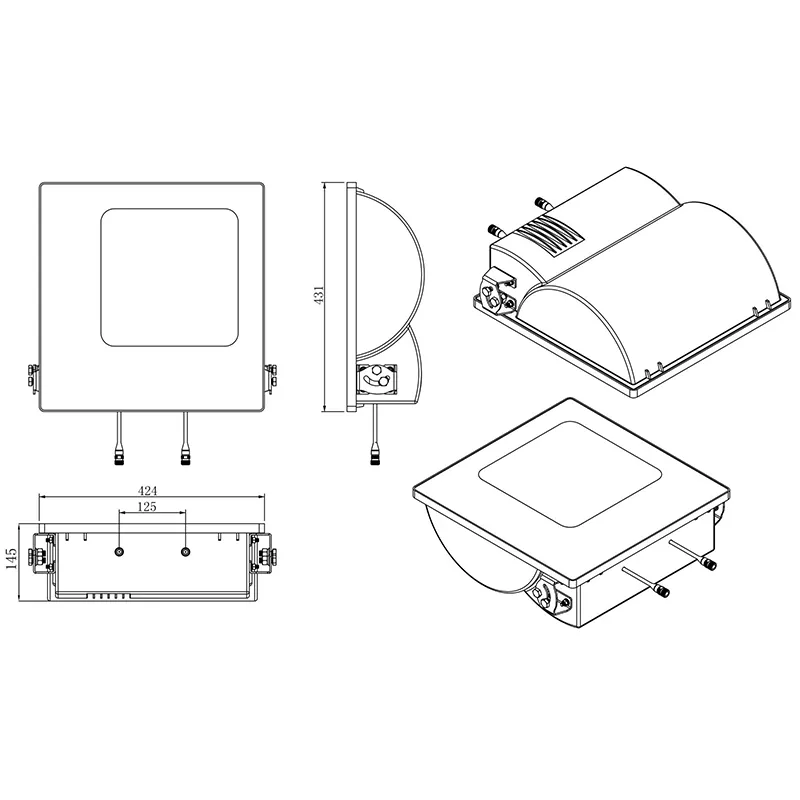

المعلمات الهيكلية الميكانيكية

دليل الشراء والاختيار

1. إعطاء الأولوية لتأكيد تغطية نطاق التردد. بالنسبة لنطاق 5G 3.5 جيجا هرتز السائد في الصين، من الضروري اختيار هوائيات كشاف واسعة النطاق تدعم 1710-3600 ميجا هرتز. لا يمكن للهوائيات القديمة بحد أقصى 2700 ميجا هرتز أن تدعم شبكات 5G الحالية وستتطلب استبدالًا كاملاً لاحقًا، مما يزيد بشكل كبير من تكاليف المشروع.

2. التحقق من معلمات التردد اللاسلكي الفعلية ورفض المواصفات المضللة. قبل الشراء، اطلب من الموردين توفير منحنيات محلل شبكة المتجهات المقاسة لنفس النموذج، مع التركيز على التحقق من ثلاثة مؤشرات رئيسية: الكسب، وVSWR، ونسبة الأمام إلى الخلف. غالبًا ما تبالغ المنتجات منخفضة التكلفة المتوفرة في السوق في تقدير المكاسب، مما يؤدي إلى تقليل مسافة التغطية الفعلية بأكثر من 40%.

3. التركيز على الحماية والمواد الخارجية: في المناطق الساحلية التي تكثر فيها الأمطار والأعاصير، يجب استخدام هزازات من الألومنيوم المصبوب مع حاويات UABS المقاومة للطقس. ستعاني الهزازات المصنوعة من صفائح الحديد الرقيقة والمرفقات البلاستيكية العادية من التآكل ودخول الماء بعد 1-2 سنة، مما يؤدي إلى تكاليف صيانة مرتفعة للغاية بمرور الوقت.

4. حدد الشركات المصنعة التي تتمتع بقدرات البحث والتطوير والإنتاج الداخلية. ويفتقر الوسطاء إلى البحث والتطوير ومراقبة الجودة، ولا يمكنهم توفير التخصيص أو تقارير الاختبار أو الدعم الفني بعد البيع. يتيح الاتصال المباشر مع الشركات المصنعة الأصلية الإمداد المتزامن للمواد المساعدة والمعلمات المخصصة وخدمة ما بعد البيع السريعة والتسليم المستقر للطلبات كبيرة الحجم.

التعليمات

Q1: ما هي نطاقات تردد الاتصالات التي يغطيها هوائي الأضواء بالكامل؟ هل يدعم 5G ؟

ج: يعمل الهوائي عبر نطاقات التردد 698-960 ميجا هرتز و1710-3600 ميجا هرتز، وهو متوافق تمامًا مع جميع نطاقات 2G GSM و3G UMTS و4G LTE. وهو يدعم نطاقات 5G NR المحلية السائدة N41/N78 بالإضافة إلى نطاقات 5G الرئيسية في البلدان الخارجية. يتيح النشر الفردي تغطية تعاونية لشبكات 4G+5G دون الحاجة إلى استبدال الهوائي على مراحل.

Q2: هل يدعم تخصيص OEM/ODM ؟ ما هي المعلمات التي يمكن تعديلها؟

ج: باعتبارنا مصنعًا في المصدر، فإننا نقدم خدمات تخصيص كاملة الأبعاد: كسب الهوائي القابل للتعديل، وعرض الشعاع، ونوع الموصل (N/4.3-10)، ولون الغلاف، وشعار الشاشة الحريرية للجسم. بالنسبة للمشاريع الخاصة ذات النطاق الضيق في الخارج، يمكن لفريق البحث والتطوير لدينا إعادة ضبط مذبذب التردد اللاسلكي.

س 3: هل تدعم الشركة عمليات تدقيق المصنع في الموقع؟ هل يمكن تقديم وثائق التأهيل؟

ج: تقدم شركة Shenzhen Qianmu Communication Technology Co., Ltd. جولات في المصنع للزوار عن طريق تحديد موعد مسبق قبل يوم واحد، مما يسمح بالوصول إلى منشأة التصنيع وخطوط الإنتاج ومختبر الترددات اللاسلكية. تتوفر شهادات ISO وCE وFCC وRoHS الكاملة، إلى جانب تقارير اختبار الطرف الثالث، مجانًا في شكل إلكتروني؛ يمكن توفير النسخ المطبوعة الأصلية مع الأختام الرسمية لأغراض تقديم العطاءات.
