سقف جبل الهوائي

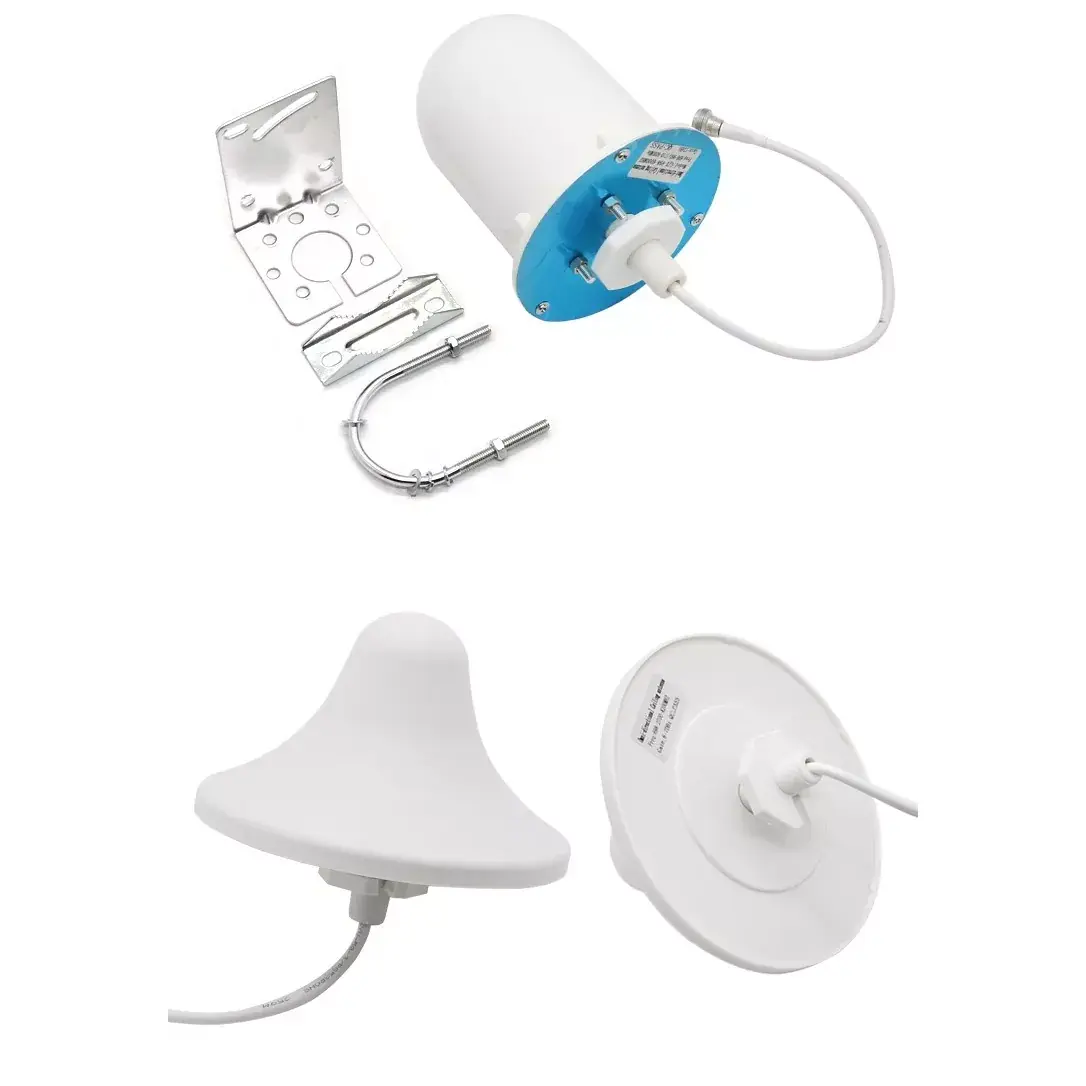

هوائي السقف عبارة عن هوائيات ترددات راديوية متعددة الاتجاهات مثبتة على السقف. يتميز الهوائي المثبت على السقف الذي طورته شركة Qianmu Communication ذاتيًا بتصميم سقف دائري متكامل، مع مذبذبات نحاسية نقية دقيقة وألواح خلفية عاكسة معزولة للغاية بالداخل، وهو هوائي اتصالات سلبي واسع النطاق. يمكن دمج المنتج مباشرة في السقف لتحقيق إشعاع إشارة موحد 360 درجة، مع الأخذ في الاعتبار جماليات التثبيت وقدرة التغطية الكاملة، وهو متوافق على نطاق واسع مع شبكات WiFi الداخلية والبلوتوث وتضخيم إشارة 4G وأنظمة الشبكات المنزلية بأكملها. هوائي Qianmu المثبت على السقف للاتصالات، مع مذبذب نحاسي نقي + عملية إسكان ABS مثبطات اللهب، متوافق تمامًا مع العديد من مشاريع الشبكات الداخلية التجارية مثل الفنادق ومباني المكاتب ومراكز التسوق والمصانع وما إلى ذلك.

مبدأ العمل

يحقق هوائي الاتصالات المثبت على السقف بألف شبكة إرسالًا واستقبالًا مستقرًا للإشارة من خلال الآلية المزدوجة لإشعاع مذبذب التغذية المحوري وتجميع الانعكاس السفلي. ينقسم الهيكل الداخلي إلى أربع طبقات: موصل التغذية، ومذبذب الإشعاع، وعاكس العزل، والغطاء الواقي. يتم قياس كل معلمة أداء في الغرفة كاتمة للصدى، ولا يتم تحديد أي معلمات خاطئة:

1. مبدأ رنين مذبذب النطاق العريض: باستخدام مذبذبات نحاسية حلقية متعددة الاتجاهات، تغطي نطاقي التردد القياسي WiFi المزدوج من 2400-2500 ميجا هرتز و5150-5850 ميجا هرتز، تكون الموجة الدائمة لنطاق التردد المُقاس ≥1.4 بشكل عام، ولا توجد منطقة رنين عمياء في نطاق التردد الكامل، ولن يكون هناك موقف حيث لا يمكن العثور على نطاق تردد 5G في بعض المناطق.

2. تركيز موجة الانعكاس السفلي: تتم إضافة لوحة خلفية انعكاسية معدنية إلى الجزء السفلي من الهوائي لمواجهة فقدان الإشارة الناجم عن العارضة المعدنية للسقف ولوحة الألومنيوم بالسقف لأعلى. يتم تقليل توهين الإشارة الهبوطية العمودية المقاسة بنسبة 70%، وتشع 90% من الطاقة اللاسلكية في المساحة الداخلية، وتزداد مسافة التغطية بنسبة 30% بنفس الطاقة.

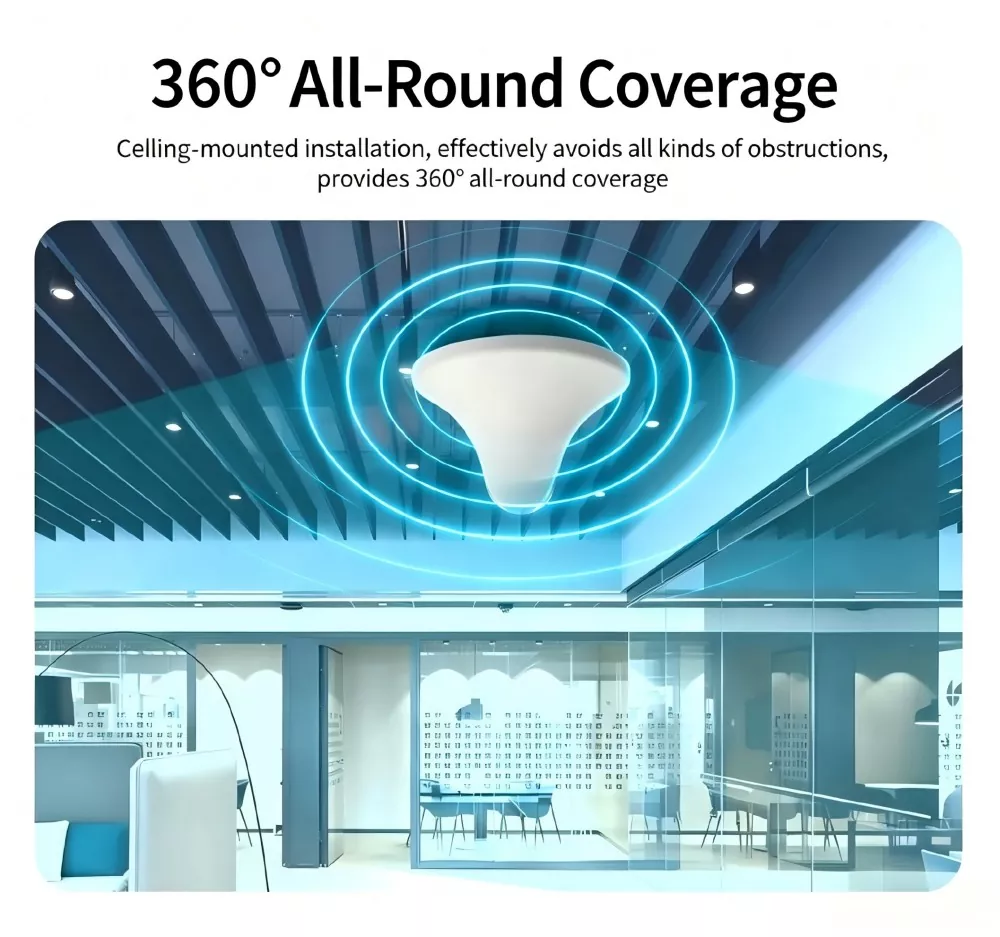

3. آلية إشعاع موحدة 360 درجة: تخطيط متماثل للمذبذبات الدائرية، تقلب الإشعاع الأفقي .21.2 ديسيبل، لا توجد مشكلة خلل في التغطية للإشارة القوية على جانب واحد وعدم وجود شبكة على الجانب الآخر، فرق قوة الإشارة المقاسة داخل دائرة نصف قطرها 10 أمتار لا يزيد عن 5 ديسيبل.

4. تصميم هيكل العزل المضاد للتداخل: تتم إضافة طبقة قطنية ماصة إضافية داخل السكن لعزل الضوضاء الكهرومغناطيسية الناتجة عن المفاتيح والأسلاك في غرفة الكمبيوتر فوق السقف. في سيناريوهات شبكات AP الكثيفة، يتم تقليل تداخل التردد المشترك بنسبة 40%، ولا تنخفض سرعة الشبكة للعديد من المستخدمين المتصلين في وقت واحد بشكل ملحوظ.

5. هيكل مادة ثبات درجة الحرارة على نطاق واسع: غلاف ABS مقاوم للهب + مذبذب نحاسي بالكامل، تم اختباره لمدة 72 ساعة من شيخوخة درجات الحرارة العالية والمنخفضة من -30 درجة مئوية إلى +65 درجة مئوية، المذبذب بدون أكسدة، خطأ انحراف التردد ± 3 ميجاهرتز، لا ينخفض ​​الأداء في بيئة درجة الحرارة العالية على المدى الطويل للسقف المغلق.

متوافق مع المعدات الداعمة

يتوافق هذا الهوائي المثبت على السقف مع الغالبية العظمى من أجهزة الاتصال اللاسلكية الداخلية المتوفرة في السوق. لا تتطلب التعديلات الهندسية ملحقات محول إضافية ويمكن توصيلها مباشرة للاستخدام:

1. الأجهزة اللاسلكية التجارية: نقطة الوصول اللاسلكية مزدوجة النطاق للمؤسسات، جهاز توجيه WiFi عالي الطاقة، جهاز التحكم اللاسلكي AC الخاص بالفندق، جهاز التوجيه اللاسلكي المثبت على السقف

2. معدات تعزيز الإشارة: مضخم إشارة 2.4G/5G، محطة قاعدة صغيرة داخلية 4G/5G، مكرر إشارة الهاتف المحمول، بوابة تضخيم بلوتوث

3. معدات شبكات Iot: بوابة Bluetooth، محطة قاعدة التجميع الداخلية LoRa، بوابة مستشعر 2.4G الصناعية، مضيف التحكم المركزي في الحرم الجامعي iot

4. الملحقات الهندسية للتيار الضعيف: مقسم طاقة التردد اللاسلكي، المقرنة، وحدة التغذية الداخلية، وحدة توسيع شبكة صندوق التيار الضعيف

دليل التثبيت والاستخدام الكامل

(1) النقاط الرئيسية للتخطيط قبل التثبيت

1. تخطيط الموقع: في الغرف المفتوحة، يتمتع كل هوائي مثبت في السقف بنصف قطر تغطية فعال يبلغ 8-12 مترًا. في غرف الفندق ذات الأقسام المتعددة، يتم وضع هوائي واحد كل 6-8 أمتار.

2. تجنب السقف: قم بالتثبيت لتجنب الأنابيب المعدنية والكابلات الكهربائية القوية والمفاتيح الكهربائية داخل السقف لتقليل التداخل الكهرومغناطيسي.

3. متطلبات الأسلاك: استخدم مغذيات RF القياسية 50Ω، مع التحكم في طول كل وحدة تغذية في حدود 15 مترًا لتجنب فقدان الإشارة المفرط.

(2) عملية خطوة بخطوة لتركيب السقف

1. الحفر: اصنع ثقبًا دائريًا بقطر 30 مم في لوح الجبس/سقف الألومنيوم من خلال وحدة تغذية الترددات الراديوية؛

2. الأسلاك: قم بتوصيل أحد طرفي وحدة التغذية بواجهة SMA الموجودة في الجزء الخلفي من الهوائي المثبت على السقف وشدها لمنع الارتخاء؛

3. التثبيت: ادفع الجسم الرئيسي للهوائي من أسفل السقف إلى الفتحة، مع وجود المشبك الخلفي أعلى لوحة السقف، والقفل والتثبيت تلقائيًا؛

4. إرساء الطرف الخلفي: قم بتوصيل الطرف الآخر من وحدة التغذية بنقطة الوصول اللاسلكية ومنفذ RF لمضخم الإشارة وتشغيل الجهاز؛

5. القياس والقبول الفعلي: استخدم جهاز اختبار الإشارة لاختبار قوة الإشارة في منطقة التغطية. يعتبر النطاق من -40 إلى -70 DBM تغطية مؤهلة.

(3) ملاحظات ما بعد الصيانة

1. تحقق كل ستة أشهر من عدم وجود مشابك هوائي مفكوكة ومفاصل تغذية مؤكسدة؛

2. في الأقبية الرطبة وإعدادات المطبخ، قم بإزالة الغلاف وتنظيفه لإزالة الغبار كل عام لتجنب تراكم الغبار الذي يؤثر على كفاءة الإشعاع؛

3. لا تقم بتكديس الصفائح المعدنية أو الأسلاك فوق الهوائي، مما سيقلل بشكل كبير من نطاق التغطية اللاسلكية.

الأسئلة الشائعة الأسئلة المتداولة

Q1: ما هي الأجهزة التي يتوافق معها هذا الهوائي المثبت على السقف؟

A1: هوائي الاتصالات المثبت على السقف Qianmu متوافق مع الغالبية العظمى من أجهزة واجهة 50Ω RF مثل نقاط الوصول اللاسلكية مزدوجة النطاق، ومكبرات إشارة WiFi عالية الطاقة، ومحطات القاعدة الصغيرة الداخلية 4G، وما إلى ذلك. ويمكن مطابقته مباشرة لمشاريع التغطية اللاسلكية التجارية في الفنادق ومباني المكاتب.

Q2: هل تحتاج إلى أدوات احترافية لتثبيت هوائي السقف؟ هل يمكن لشخص واحد أن يقوم بهذا العمل؟

ج2: لا توجد أدوات معقدة مطلوبة. هناك حاجة إلى مثقاب كهربائي صغير فقط لعمل الثقوب، ويتم تثبيت الهيكل الملائم. يمكن لشخص واحد إكمال تركيب هوائي واحد مثبت في السقف خلال 5 دقائق. المنتج يأتي مع دليل التثبيت، وحتى عمال البناء الذين ليس لديهم خبرة سابقة يمكنهم فهم خطوات التشغيل.

Q3: هل يمكن تخصيص واجهة الهوائي وشعار الغلاف والتعبئة والتغليف؟

A3: قابل للتخصيص بالكامل. باعتبارنا المصنع المصدر، يمكننا استبدال جميع أنواع واجهات الترددات اللاسلكية لـ SMA/N/BNC حسب الحاجة، ودعم الطباعة بالشاشة الحريرية لشعار العلامة التجارية للعميل على الغلاف، وتغليف الصادرات المحايدة المخصصة، وتغليف صندوق الألوان، ويمكن التفاوض على الحد الأدنى لكمية الطلب للطلبات المخصصة OEM/ODM.

س 4: كيف يمكننا التأكد من مسافة التغطية الفعلية للهوائي المثبت على السقف؟ هل يمكننا تقديم البيانات المقاسة؟

ج4: نعم. تأتي كل مجموعة من هوائيات السقف مع تقرير اختبار الغرفة المقاومة للصدى للترددات الراديوية، بالإضافة إلى فيديو اختبار التغطية في الموقع وبيانات قوة الإشارة لمختلف الفنادق المحلية ومباني المكاتب. جميع المعلمات حقيقية وقابلة للتحقق، ويمكن للعملاء إرسال عينات مرة أخرى للاختبار الذاتي والمقارنة.
