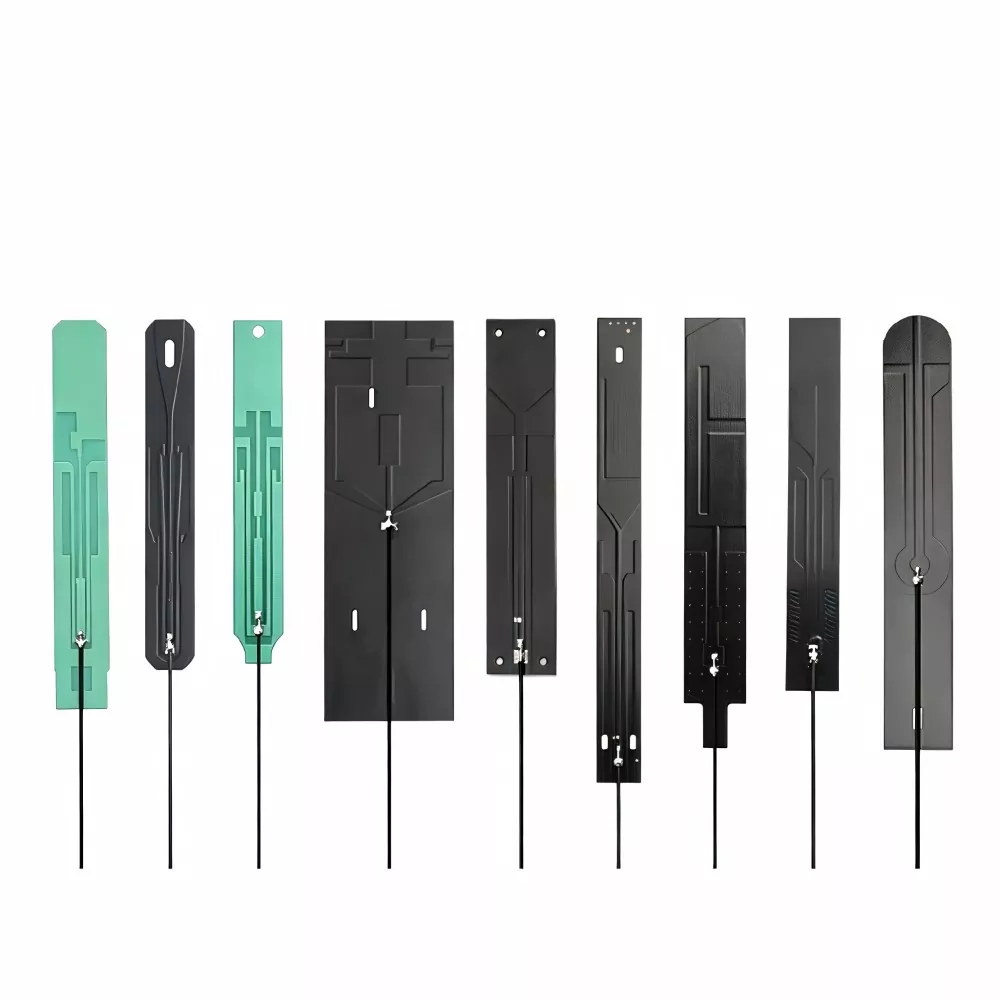

هوائي ثنائي الفينيل متعدد الكلور عالي الأداء للاتصال اللاسلكي الموثوق به

تعمل هوائيات ثنائي الفينيل متعدد الكلور على دمج العنصر المشع في لوحة الدوائر المطبوعة، مما يجعلها خيارًا محتملاً للمنتجات الإلكترونية ذات تخطيطات اللوحة المحددة والمساحة المحدودة لمكونات الهوائي المنفصلة. يمكن أن يبسط التصميم تكامل المكونات، بشرط مراعاة تخطيط الدائرة ومتطلبات التردد اللاسلكي بشكل صحيح.

كيانمويوفر حلول الهوائي للتطبيقات اللاسلكية المدمجة. يتطلب اختيار التصميم المناسب النظر في تردد التشغيل، ومنطقة اللوحة المتاحة، والمستوى الأرضي، ومواد العلبة، وأداء التردد اللاسلكي المستهدف للجهاز. من الأفضل تقييم هذه العوامل أثناء مرحلة تصميم الأجهزة لتقليل تغييرات التخطيط التي يمكن تجنبها أثناء التطوير.

اعتبارات التصميم والتكامل

يستخدم هوائي ثنائي الفينيل متعدد الكلور نمطًا موصلًا مدمجًا في لوحة الدائرة. وتعتمد خصائصه الهندسية والكهربائية على التردد المستهدف والأبعاد المتاحة وبنية الدائرة المحيطة.

على عكس الهوائي المثبت بشكل منفصل عن اللوحة الرئيسية، يرتبط هذا التصميم ارتباطًا وثيقًا بقرارات تخطيط PCB. يمكن أن يؤثر كل من العنصر المشع ونقطة التغذية والمستوى الأرضي والمكونات القريبة على الأداء النهائي.

عند تقييم هوائي لمشروع جديد، ضع في اعتبارك ما يلي:

• نطاق التردد:تحديد نطاق التشغيل وعرض النطاق الترددي المطلوب وفقًا للتطبيق اللاسلكي.

• تخطيط اللوحة:احتفظ بمساحة كافية لعنصر الهوائي ومنطقة الخلوص الموصى بها.

• الطائرة الأرضية:تقييم البنية الأرضية للوحة وتأثيرها على المعاوقة والإشعاع.

• تحديد موضع المكونات:ضع في اعتبارك مدى قرب البطاريات وشاشات العرض والموصلات والكابلات والأجزاء المعدنية.

• مطابقة المعاوقة:إتاحة مساحة لمطابقة المكونات وضبط التردد اللاسلكي أثناء اختبار النموذج الأولي.

• توافق الضميمة:تقييم تأثيرات مواد الإسكان، ومواقع التركيب، والهياكل الداخلية.

يجب تقييم الهوائي ضمن تكوين الجهاز المقصود، نظرًا لأن التغييرات في PCB أو العلبة يمكن أن تؤثر على سلوك التردد اللاسلكي.

التطبيقات النموذجية

قد تكون تصميمات الهوائي المضمن مناسبة لمختلف المنتجات اللاسلكية عندما تكون متطلبات التردد وتخطيط الدائرة وظروف التثبيت متوافقة.

إنترنت الأشياء والأجهزة المتصلة

قد تستخدم عقد الاستشعار ومعدات المنزل الذكي وغيرها من الأجهزة الإلكترونية المتصلة هوائيات مدمجة في اللوحة عندما يوفر PCB مساحة كافية ومرجعًا أرضيًا مناسبًا. وينبغي النظر في نطاق الاتصال والعلبة النهائية أثناء الاختيار.

منتجات واي فاي وبلوتوث

قد تستخدم الأجهزة الطرفية اللاسلكية والمعدات الإلكترونية المدمجة هوائيًا مدمجًا للاتصالات قصيرة المدى. يجب التحقق من الأداء مقابل نطاق التردد المطلوب وأهداف التردد اللاسلكي للمنتج النهائي.

الوحدات اللاسلكية ولوحات التحكم

قد تستوعب وحدات الاتصالات وأنظمة التحكم الإلكترونية هوائيًا مباشرًا على لوحة الدائرة. يجب أن يتطابق التصميم مع تخطيط الوحدة النمطية وموضع المكونات وبيئة التشغيل المقصودة.

الالكترونيات محدودة المساحة

بالنسبة للأجهزة صغيرة الحجم، يجب تقييم مساحة الهوائي المتاحة جنبًا إلى جنب مع البطاريات وشاشات العرض والموصلات والمكونات الأخرى. لا يعني العلبة الصغيرة تلقائيًا أن التصميم المتكامل سيوفر أداءً كافيًا للتردد اللاسلكي.

أداء الترددات اللاسلكية والتحقق من صحتها

يعتمد أداء الهوائي على التفاعل بين هندسة الإشعاع والمستوى الأرضي وبنية التغذية ومطابقة المعاوقة والمواد المحيطة. قد يتصرف التصميم الذي تم اختباره على لوحة التقييم بشكل مختلف بعد التثبيت في المنتج النهائي.

ولذلك يجب أن يستخدم التحقق من صحة النموذج الأولي تخطيطًا تمثيليًا لثنائي الفينيل متعدد الكلور، وحيثما أمكن، العلبة المقصودة. اعتمادًا على التطبيق، يمكن للمهندسين تقييم VSWR، والممانعة، والكسب، وعرض النطاق الترددي، ونمط الإشعاع وفقًا لمعايير القبول المحددة مسبقًا.

يمكن أن يساعد اختبار التردد اللاسلكي المبكر في تحديد قيود التخطيط قبل أن يصبح تصحيحها أكثر تكلفة أثناء إعداد الإنتاج.

معلومات للمشاريع المخصصة

يساعد توفير متطلبات فنية واضحة في تقييم جدوى التصميم المخصص وتحديد مشكلات التكامل المحتملة مبكرًا.

لإجراء تقييم أولي، قم بإعداد المعلومات التالية حيثما كانت متاحة:

• نطاق التردد والبروتوكول اللاسلكي المطلوب

• أبعاد ثنائي الفينيل متعدد الكلور ومنطقة الهوائي المتاحة

• معلومات المستوى الأرضي ونقطة التغذية

• مواد العلبة ومواضع المكونات القريبة

• معلمات الترددات اللاسلكية المستهدفة ومتطلبات الاختبار

• كمية النموذج الأولي وحجم الإنتاج المقدر

إذا كانت لوحة الدائرة لا تزال قيد التطوير، فيجب مراعاة وضع الهوائي قبل الانتهاء من التخطيط. وهذا يمنح فرق الأجهزة والترددات اللاسلكية فرصة لتنسيق منطقة الهوائي والبنية الأرضية والمكونات المحيطة.

عندما لا يتمكن PCB الرئيسي من استيعاب هيكل الهوائي المطلوب، فقد يكون تكوين بديل يستحق التقييم. يجب أن يعكس الاختيار النهائي القيود الميكانيكية للجهاز، وأهداف التردد اللاسلكي، ومتطلبات التصنيع.
