هوائي 4G/5G للكاميرا التي يرتديها الجسم

Shenzhen Qianmu Communication Technology Co., Ltd. هي مصنع محلي للبحث والتطوير والتصنيع لهوائيات 4G/5G للكاميرا التي يرتديها الجسم.

لقد قمنا بتطوير هوائي مدمج Sub6G عريض النطاق من FPC داخليًا، متوافق مع 4G LTE ونطاقات التردد 5G Sub6G المحلية والدولية السائدة. خضع الهوائي لتحسين أداء متخصص لمواجهة تحديات مساحة الجهاز المضغوط، والدرع المعدني، وتداخل البطارية، وفقدان الإشارة بسبب تآكل جسم الإنسان، وظروف التشغيل الميدانية القاسية.

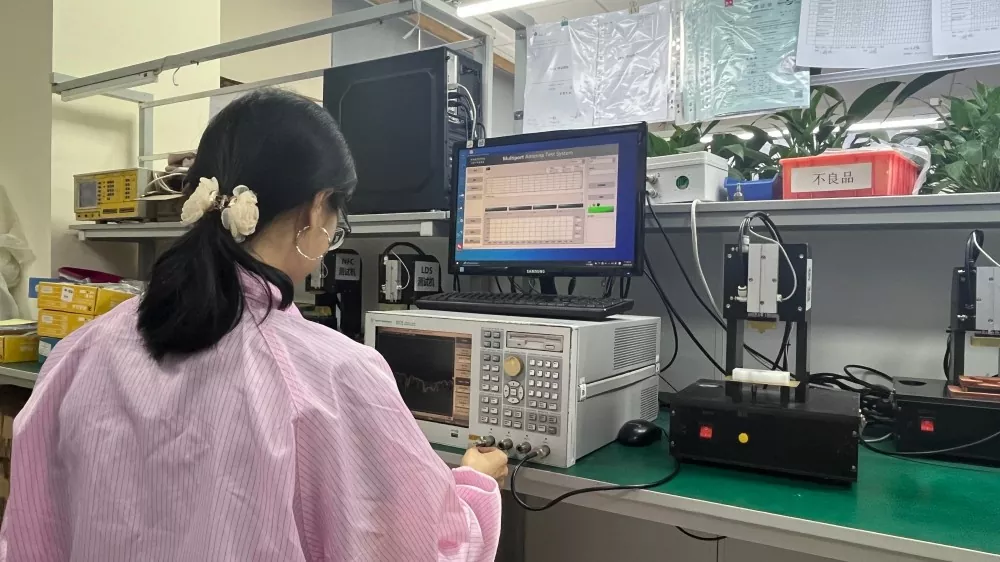

يستخدم الهوائي ركيزة مرنة PI موثوقة ويتم تركيبه بمادة لاصقة صناعية، مما يجعله مناسبًا لهياكل الأجهزة المدمجة. تخضع جميع المنتجات لاختبار محاكاة OTA الكامل في غرف كاتمة للصدى لتكرار بيئات التشغيل في العالم الحقيقي. تتم أرشفة سجلات اختبار VNA وOTA من خلال دفعة الإنتاج، ويمكن تقديم تقارير الفحص عند الطلب.

التعريف الفني المهني

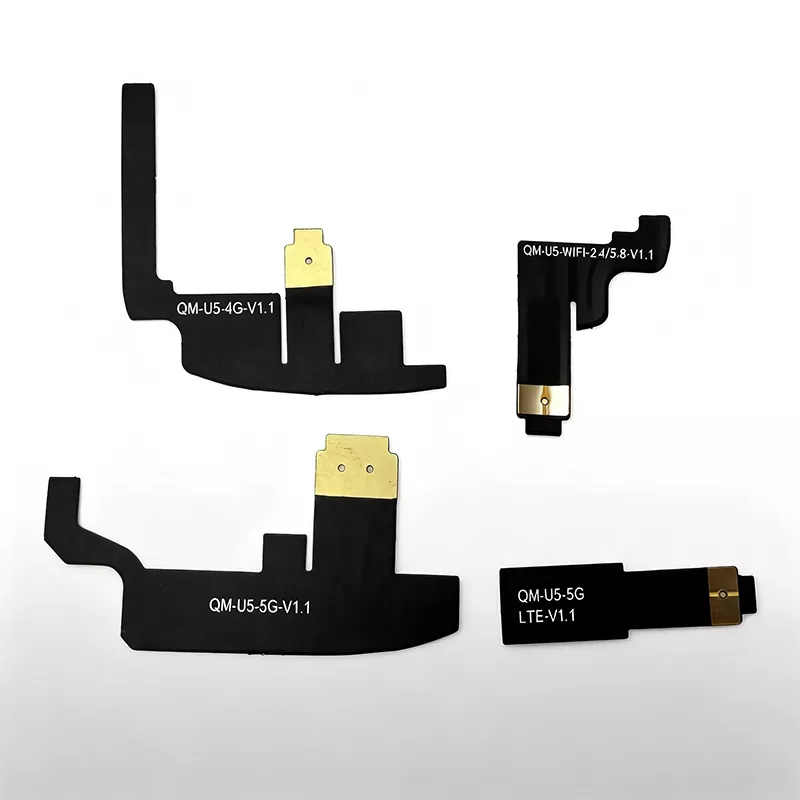

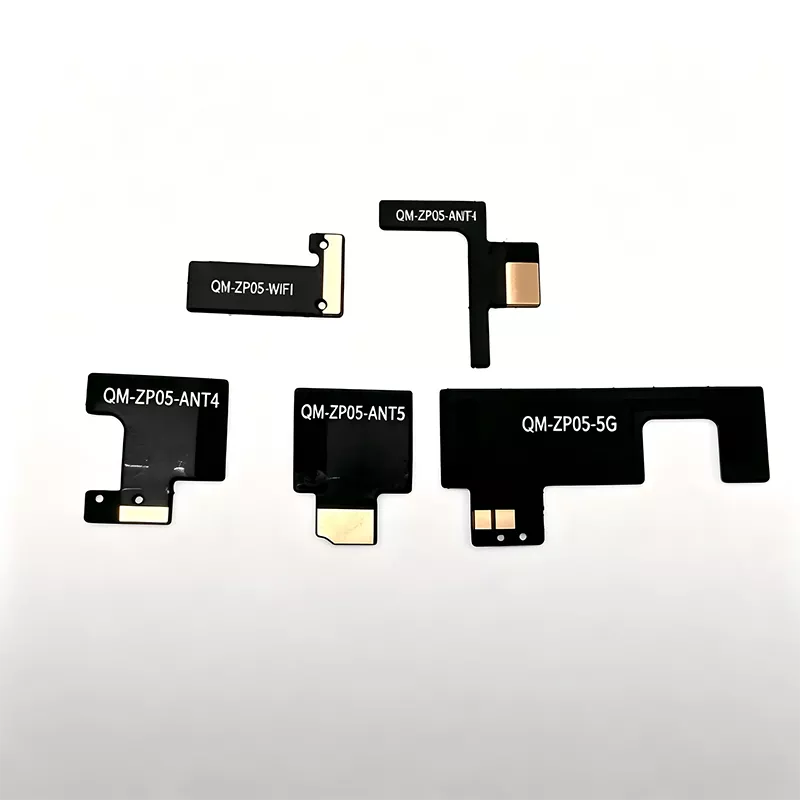

هوائي الكاميرا 4G/5G الذي يرتديه الجسم هو هوائي Sub6G مدمج عريض النطاق PIFA FPC. وهو يدعم نطاقات LTE B1/B3/B5/B8/B20/B38/B40 ونطاقات 5G Sub6G السائدة N41/N78/N79. يستخدم الهوائي ركيزة فيلم PI مقاومة للاهتزاز، ومقاومة لرش الملح، وقابلة للانحناء بدرجة كبيرة، بالإضافة إلى لاصق مزدوج الجوانب بدرجة حرارة عالية من الدرجة الصناعية وخط تغذية U.FL/IPEX RF، مما يجعله مثاليًا للتركيب الداخلي في الكاميرات التي يتم ارتداؤها على الجسم.

على عكس هوائيات IoT FPC التقليدية، تتضمن مرحلة التصميم محاكاة ثلاثية الأبعاد للنظام بالكامل، بما في ذلك الغلاف المعدني، وبطارية الليثيوم، وحامل الكاميرا، وغطاء درع اللوحة الأم، والنموذج الوهمي لجسم الإنسان في بيئة المحاكاة.

تمت مطابقتها مسبقًا بمقاومة 50 أوم في المصنع، وتم إخضاعها في نفس الوقت للسقوط ودورة درجة الحرارة ورذاذ الملح واختبار موثوقية الرطوبة. يؤدي ذلك إلى تقليل عبء عمل تكامل نظام العميل وتقصير دورة التطوير لمشاريع أجهزة الشرطة.

مبدأ العمل الكامل للهوائي

يتكون الهوائي بأكمله من موصل مشع FPC، وطبقة دعم لاصقة صناعية، ووحدة تغذية محورية U.FL، وشبكة مطابقة RF للوحة الرئيسية، مما يتيح التحويل ثنائي الاتجاه للموجات الكهرومغناطيسية عالية التردد لتحقيق نقل واستقبال الإشارات الخلوية 4G/5G.

أثناء الإرسال، تقوم وحدة الاتصال الخاصة بالمسجل بتحويل تدفقات الفيديو وتنبيهات SOS وبيانات الموقع إلى إشارات كهربائية عالية التردد، والتي يتم إرسالها عبر كابل متحد المحور إلى هيكل الرنين FPC. يتم بعد ذلك تحويل هذه الإشارات إلى موجات كهرومغناطيسية 4G/5G للإشعاع الخارجي، وإرسال معلومات الأدلة إلى المحطة الأساسية.

أثناء الاستقبال، يلتقط الهوائي الموجات الكهرومغناطيسية من المحطة الأساسية ويحولها إلى إشارات كهربائية، والتي يتم بعد ذلك إرسالها مرة أخرى إلى الوحدة لإكمال أمر الجدولة واستقبال المعلمة عن بعد.

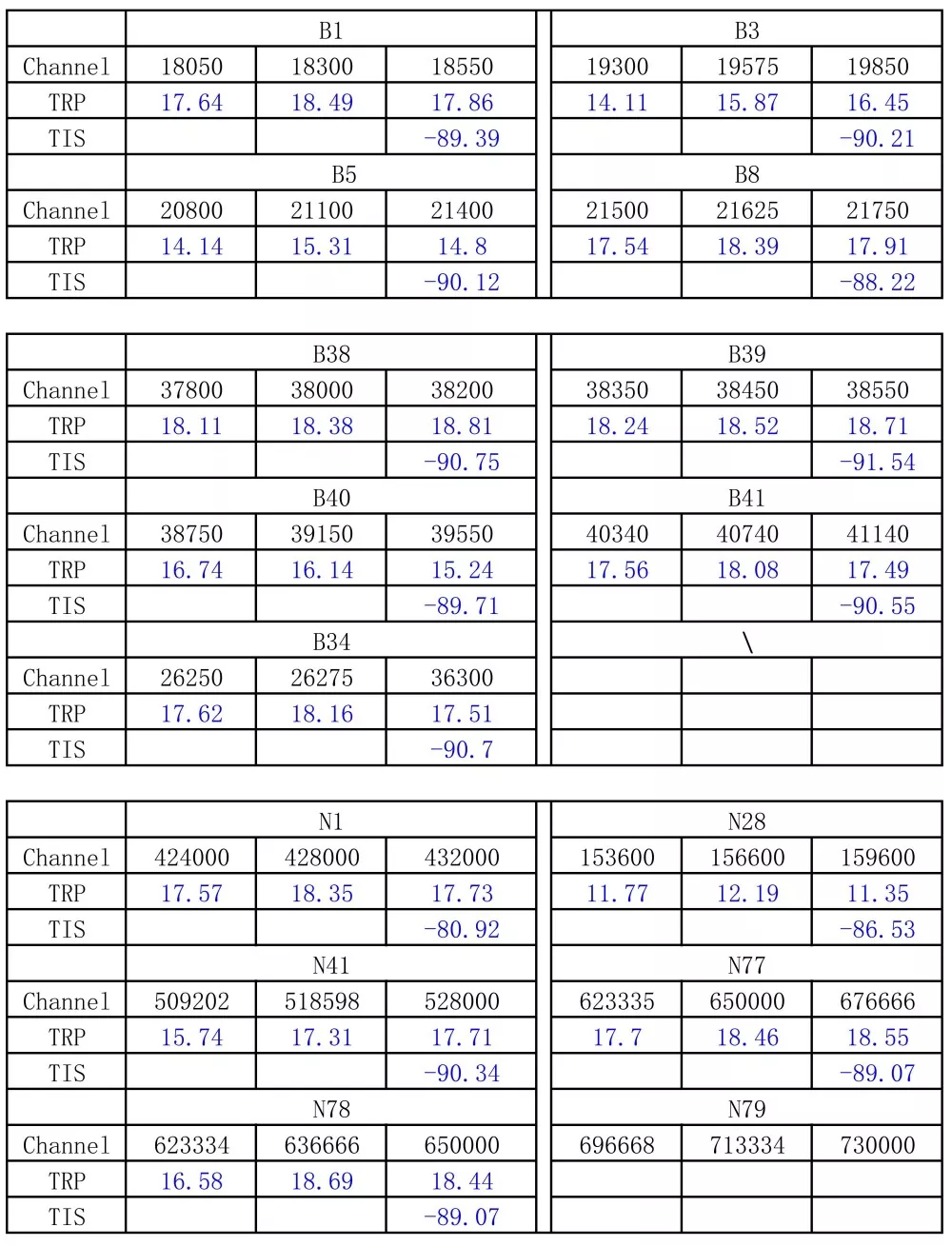

للتعويض عن فقدان التردد اللاسلكي الناتج عن ارتدائه على ظهر الإنسان، يتم تعزيز الأداء من خلال المحاكاة في غرفة كاتمة للصدى باستخدام نموذج وهمي لجسم الإنسان، مما يؤدي إلى تحسين بمقدار 22.8 ديسيبل في حساسية استقبال TIS مقارنة بهوائيات FPC التقليدية. في ظل ظروف التآكل المحاكاة، تبلغ كفاءة الهوائي القياسي لـ LTE B8 40.46% فقط، بينما يحقق هوائي Qianmu ≥52% لتردد LTE المنخفض و≥47% لـ 5G N78. تخضع كل دفعة لأخذ العينات وإعادة الاختبار باستخدام VNA، مع أرشفة منحنيات الاختبار وسجلات الإنتاج للتحقق منها من قبل العميل.

الأجهزة والملحقات المتوافقة

متوافق مع الأجهزة النهائية

1. كاميرا الأمن العام وشرطة المرور 4G/5G عالية الوضوح لإنفاذ القانون

2. كاميرا الجسم للإدارة الحضرية وإدارة الطرق وجمع الأدلة السمعية والبصرية لقسم الإطفاء

3. مسجل إنفاذ القانون الآمن جوهريًا والمقاوم للانفجار للصناعات الكيماوية والتعدين

4. محطة تسجيل جندي واحد لفحص الطاقة

5. تصدير جهاز إنفاذ القانون لجندي واحد 4G/5G إلى الخارج

وحدة الاتصال المتوافقة

- وحدة اتصال 4G LTE Cat.1 / Cat.4 وحدة اتصالات محلية/مستوردة 5G Sub-6 جيجا هرتز 4G + 5G + WiFi وحدة اتصال متكاملة متعددة الأوضاع

المواد التي يوفرها المصنع للإنتاج

كابلات U. FL/IPEX المحورية بأطوال مختلفة، وألواح فولاذية معززة، ودعامة لاصقة صناعية مقاومة لدرجات الحرارة العالية والأملاح. طول الكابل ومواصفات الموصل القابلة للتخصيص بناءً على تصميم اللوحة الأم لتقليل المعالجة الثانوية للعملاء.

المواصفات الفنية

دليل شراء واختيار الهوائي

1. ركز على بيانات القياس الواقعية من الأجهزة الكاملة التي يتم ارتداؤها على الجسم، بدلاً من الاعتماد فقط على معلمات المساحة الحرة. توفر أوراق بيانات الشركة المصنعة النموذجية قياسات تم إجراؤها على الألواح العارية؛ يتدهور الأداء بشكل ملحوظ بمجرد تركيبه في علب الجهاز وارتدائه. عند الشراء، اطلب دائمًا تقارير اختبار VNA/OTA للنظام بالكامل ولا تعتمد فقط على المواصفات النظرية.

2. إعطاء الأولوية لاختيار مصنع مصدر يتمتع بخبرة في إنتاج معدات إنفاذ القانون لجندي واحد بكميات كبيرة. تكمن تحديات الأجهزة الفردية في التعامل مع التداخل الناتج عن العلب المعدنية والبطاريات، وتآكل جسم الإنسان، والبيئات القاسية. يمكن للمصانع التي تتمتع بخبرة سابقة في المشروع تقديم توصيات هيكلية وتوصيات مبكرة لثنائي الفينيل متعدد الكلور، مما يقلل الحاجة إلى تعديلات القالب وإعادة العمل.

3. التمييز بين نطاقات التردد المحلية والدولية، وتحديد معايير اختبار الموثوقية بشكل واضح. بالنسبة للمشاريع المحلية، قم بتأكيد LTE B1/B3/B5/B8/B20 و5G N41/N78/N79؛ بالنسبة لمشاريع التصدير، تأكد من نطاقات التردد المقابلة في الخارج. يتطلب إكمال اختبارات أخذ العينات باستخدام القطرات ورذاذ الملح واختبارات درجات الحرارة العالية/المنخفضة. لا يمكن للهوائيات المخصصة للمستهلكين تلبية متطلبات العمليات الميدانية للشرطة.

4. قم بتقدير الخدمات الفنية للترددات اللاسلكية وتجنب مجرد مقارنة الأسعار. غالبًا ما يواجه تطوير المشروع التداخل وانحراف التردد وتدهور أداء التآكل. يفتقر الوسطاء إلى القدرات التقنية للترددات اللاسلكية؛ إعطاء الأولوية للشركات المصنعة التي يمكنها تقديم توصيات التخطيط والمساعدة في استكشاف أخطاء فشل النظام بالكامل وإصلاحها.

لماذا تختار شنتشن كيانمو للاتصالات

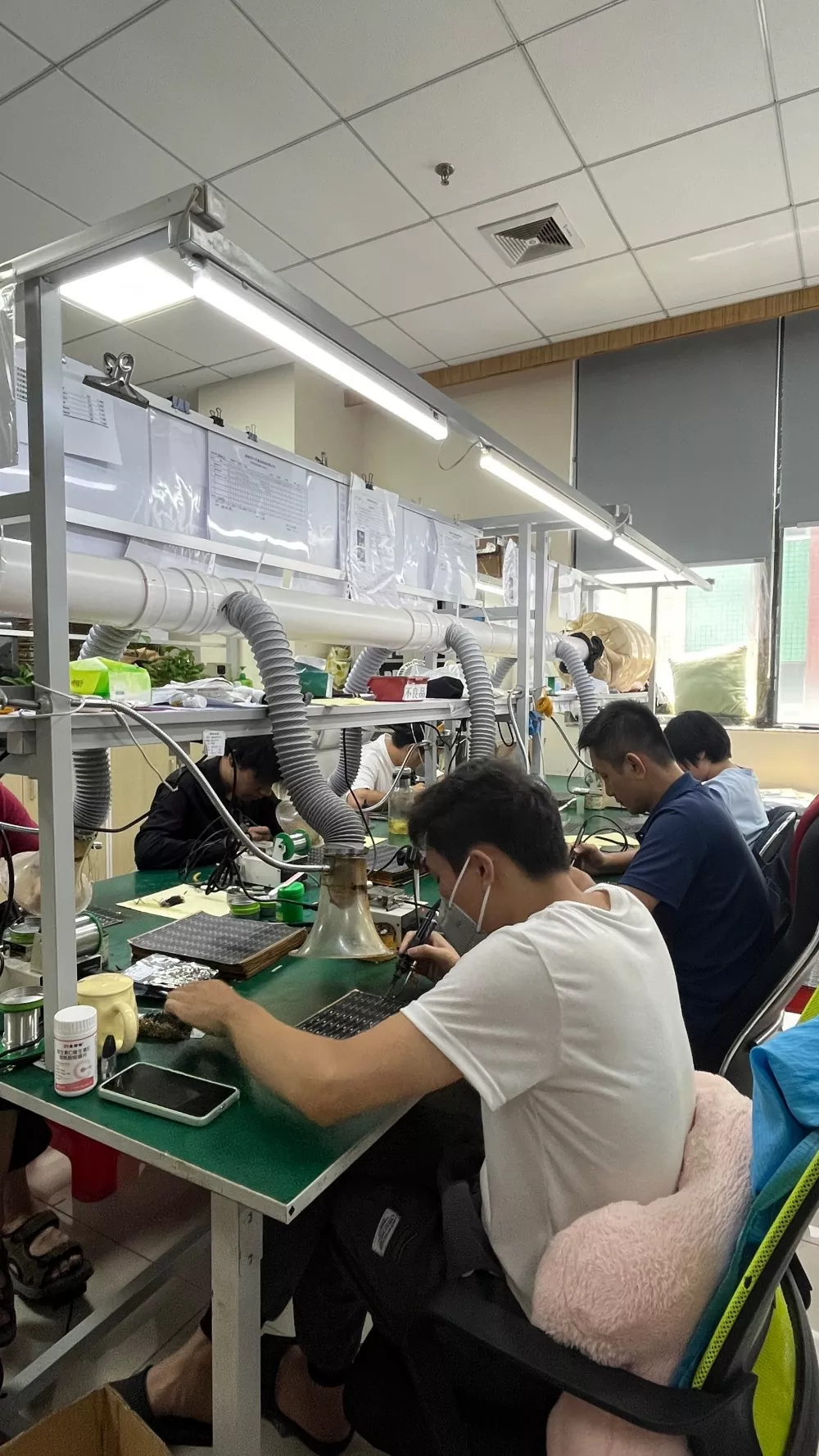

1. التوريد المباشر من المصنع المصدر دون وجود علامات وسيطة. يتعامل خط الإنتاج الداخلي مع عمليات قطع FPC، والتعزيز، والمواد اللاصقة الداعمة، والفحص الكهربائي الكامل. أسعار تنافسية للطلبات بالجملة، ودعم العرض الإطاري طويل الأجل، ومناسب لمشاريع عطاءات مشتريات الشرطة.

2. متخصصون في معدات الجنود الفردية، لقد شاركنا بشكل عميق في المرحلة المبكرة من البحث والتطوير ونمتلك خبرة واسعة في الإنتاج الضخم ونشر العديد من الكاميرات التي يتم ارتداؤها على الجسم والمحطات الطرفية لجندي واحد. بالنسبة للمشاريع الجديدة، يمكننا الحصول على تصميمات ثلاثية الأبعاد، وتوفير تخطيط الهوائي وحلول قيود التخليص، وتجنب عيوب التصميم، وتقليل تكاليف تعديل القالب.

3. التخصيص المرن OEM/ODM يدعم قطع FPC غير المنتظم، وطول وحدة التغذية، ومواصفات الموصل، وضبط نطاق التردد؛ تسليم العينة القياسية في غضون 35 يوم عمل.

4. قدرات كاملة لدعم التجارة الخارجية [عنصر نائب للصورة: مجموعة من وثائق الشهادات (CE، FCC، RoHS، ISO)] تمتلك الشركة حقوق استيراد وتصدير مستقلة وتمتلك مجموعات كاملة من المؤهلات. يمكننا تقديم المواصفات الفنية وتقارير الاختبار باللغة الإنجليزية، ودعم شروط التجارة FOB Shenzhen، والتواصل مع موفري الحلول الأمنية والمشترين في الخارج.

5. دعم فني شامل لما بعد البيع: في حالة حدوث خلل في إشارة 4G/5G في الجهاز بأكمله، سيساعد مهندسو الترددات اللاسلكية في تحديد السبب الجذري (الهوائي أو الهيكل أو الوحدة) دون إسناد المشكلة على عجل إلى مشاكل الهوائي. يتم توفير التعاون الفني المستمر خلال مراحل اختبار العينات والإنتاج التجريبي والإنتاج الضخم.

التعليمات

س1: هل يمكن مشاركة هوائي 4G/5G للكاميرا التي يتم ارتداؤها على الجسم مع وحدة Wi-Fi؟

ج: تم تصميم هذا الهوائي للنطاقات الخلوية 4G LTE/5G Sub6G. إذا كانت وظيفة Wi-Fi مطلوبة، فمن المستحسن تكوين هوائي Wi-Fi منفصل، لأن مشاركة نفس الهوائي قد تسبب تداخلاً وتؤدي إلى انخفاض أداء الاتصالات الخلوية.

س2: تحتوي الكاميرا التي يتم ارتداؤها على الجسم على تجويف داخلي غير منتظم؛ هل يدعم الهوائي القطع المخصص ليناسب هذه الأشكال؟

ج: يدعم القطع المخصص. يقدم العميل رسومات ثلاثية الأبعاد للغلاف، ونقوم بتقييم المساحة المتاحة لاقتراح تصميم الشكل، والنماذج الأولية الكاملة، وإجراء اختبارات في العالم الحقيقي على ملاءمة الجهاز بالكامل.

س3: هل هناك أي طرق أخرى لتأمين هوائي FPC إلى جانب استخدام الغطاء اللاصق؟

ج: بالنسبة للإنتاج الضخم للكاميرات التي يتم ارتداؤها على الجسم والمزودة بأغطية مدمجة، فإن طريقة الربط باللاصق الصناعي هي الطريقة السائدة. تشغل موصلات ZIF مساحة كبيرة ونادرًا ما يتم استخدامها؛ يمنع منعا باتا تثبيت المسمار فوق منطقة موصل الهوائي، لأنه قد يؤدي إلى تلف الهوائي ويؤدي إلى الفشل عند الاصطدام.

س 4: هل تكون إشارة 4G/5G الضعيفة على الكاميرا المحمولة دائمًا بسبب مشاكل في جودة الهوائي؟

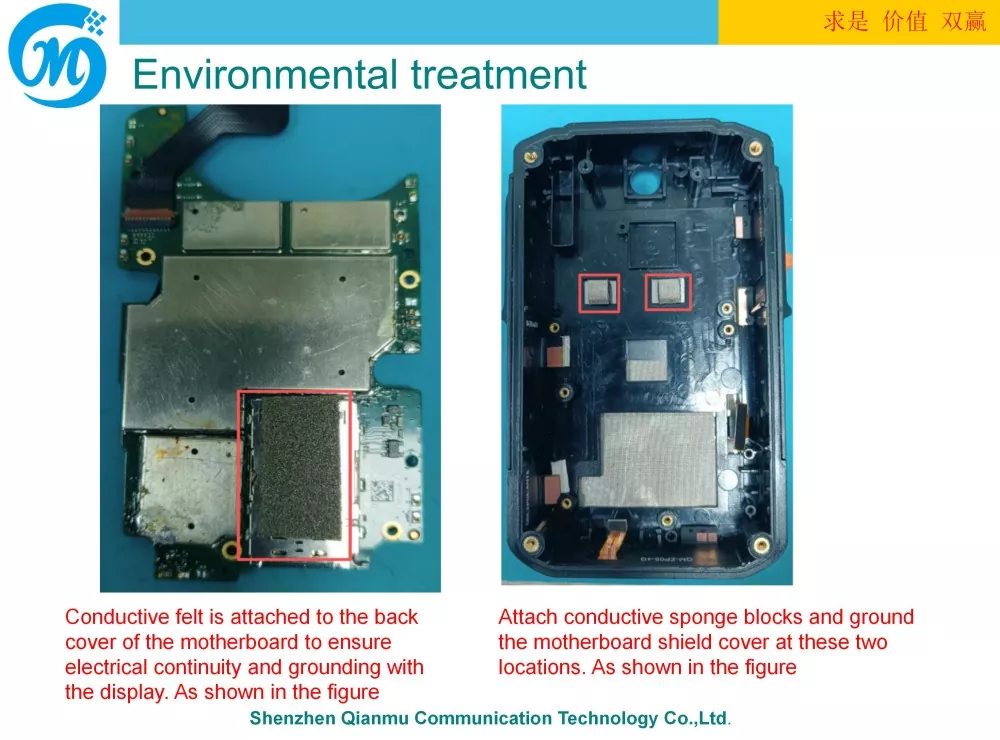

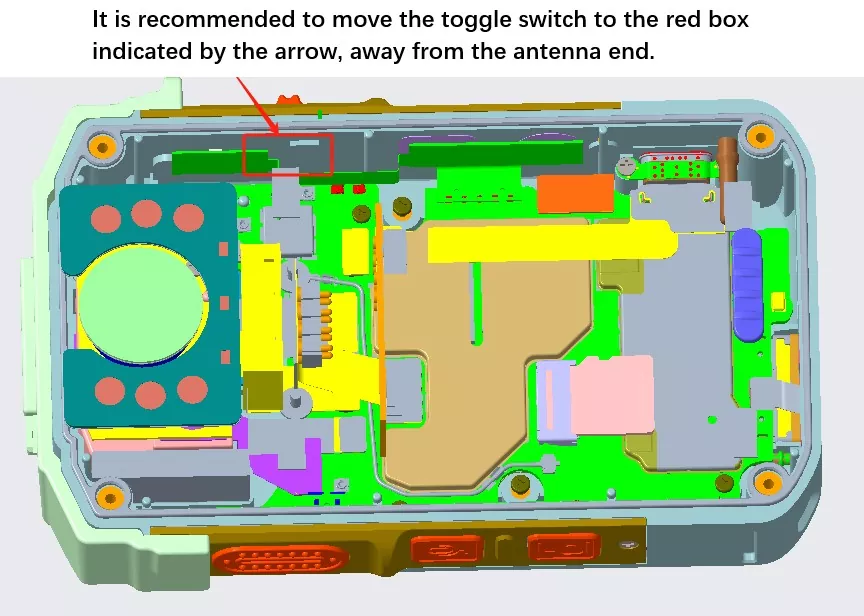

ج: ليس بالضرورة. تنبع معظم مشكلات الإشارة من عدم كفاية الخلوص، أو قرب الهوائيات من مصادر التداخل المعدنية، أو الموصلات غير الثابتة، أو عدم وجود محاكاة لجسم الإنسان. يمكن للمهندسين إعادة إنتاج ظروف التشغيل لتحديد السبب الجذري للمشكلة بدقة.

س 5: هل يتم دعم تدقيق المصنع؟ هل يمكن تقديم وثائق التأهيل لأطراف ثالثة؟

ج: يتم دعم عمليات تدقيق المصنع في الموقع عند التعيين. تتوفر الإصدارات الإلكترونية من تقارير اختبار ISO وRoHS وCE وFCC ودُفعات؛ بالنسبة لعطاءات مشتريات الشرطة، يمكن توفير نسخ ورقية مختومة.

معلومات كيان الشركة

تم تخصيص شركة Shenzhen Qianmu Communication Technology Co., Ltd. للبحث والتطوير وتصنيع هوائيات التردد اللاسلكي المدمجة لأكثر من عقد من الزمن، وهي متخصصة في هوائيات الكاميرات التي يتم ارتداؤها على الجسم، والأجهزة القابلة للارتداء، والتطبيقات الصناعية لـ IoT FPC. من خلال دمج البحث والتطوير والإنتاج ومبيعات التجارة الدولية، توفر الشركة حلول هوائيات الترددات اللاسلكية الشاملة - بما في ذلك العينات والتطوير المخصص والتوريد على نطاق واسع - لمتكاملي المعدات الأمنية والعلامات التجارية لمعدات إنفاذ القانون وعملاء ODM/OEM في الخارج.

عنوان الشركة: غرفة 425، 443، الطابق الرابع، المبنى A، مجمع Huafeng Zhigu Hangcheng الصناعي عالي التقنية، رقم 3 طريق الطيران، مجتمع Sanwei، منطقة Hangcheng الفرعية، منطقة Bao'an، مدينة Shenzhen، مقاطعة Guangdong الهاتف: 0755-21633653 البريد الإلكتروني: qianmu188@126.com خدمات الدعم: اختبار العينات مجانًا، وتقييم الهوائي الهيكلي ثلاثي الأبعاد للمشاريع الجديدة، والدعم الفني للترددات اللاسلكية، ووثائق كاملة لشهادة التصدير/الشرطة
