كيف يمكن لهوائي GPS الخاص بكاميرا الجسم تحسين دقة تحديد المواقع وإمكانية تتبع الأدلة

بالنسبة لمعدات إنفاذ القانون والتسجيل الميداني الحديثة، يعد تحديد المواقع الموثوق به أكثر من مجرد وسيلة راحة - حيث يمكن أن يؤثر بشكل مباشر على إمكانية تتبع الأدلة والسلامة التشغيلية.كيانمويطورهوائي GPS لكاميرا الجسمكهوائي سيراميك GNSS من الدرجة الصناعية للكاميرات التي يتم ارتداؤها على الجسم، ومحطات جمع الأدلة، ومعدات الدوريات، وغيرها من الأجهزة المحمولة كثيرة المتطلبات. تم تصميم التوافق مع نظام تحديد المواقع العالمي (GPS) وBeiDou وGLONASS وGalileo وتصميم RHCP وهيكل السيراميك المتين للحفاظ على استقبال ثابت للأقمار الصناعية في البيئات الصعبة.

يجب أن يعمل هوائي نظام تحديد المواقع العالمي (GPS) الموجود داخل الكاميرا التي يتم ارتداؤها على الجسم حول العوائق التي يعترضها جسم الإنسان، وهياكل الأجهزة المدمجة، والدروع المعدنية، ووحدات الترددات اللاسلكية الخلوية، والبطاريات، والظروف الخارجية المتغيرة. وبالتالي فإن هوائي GNSS المناسب يحتاج إلى أكثر من مجرد استقبال القمر الصناعي الأساسي. يشرح هذا المقال كيف يساهم بناء الهوائي الخزفي، والاستقطاب الدائري، والتحكم في تداخل الترددات اللاسلكية، والمواد ذات درجة الحرارة الواسعة، والتركيب الصحيح في تحديد المواقع بشكل مستقر. كما أنه يقارن بين تقنيات الهوائي السيراميكي والمرن FPC ويحدد الاعتبارات الرئيسية للاختيار والتركيب لمصنعي كاميرات الجسم الاحترافية.

جدول المحتويات

1. ما هو هوائي GPS لكاميرا الجسم؟
2. لماذا يعتبر أداء نظام تحديد المواقع العالمي (GPS) مهمًا في الكاميرات التي يرتديها الجسم؟
3. ما هي عوامل الأداء التي يجب على المشترين تقييمها؟
4. هوائي GPS السيراميكي مقابل هوائي FPC
5. المواصفات الفنية الرئيسية
6. كيف ينبغي تثبيت هوائي GPS؟
7. التطبيقات النموذجية
8. التعليمات
9. خاتمة

ما هو هوائي GPS لكاميرا الجسم؟

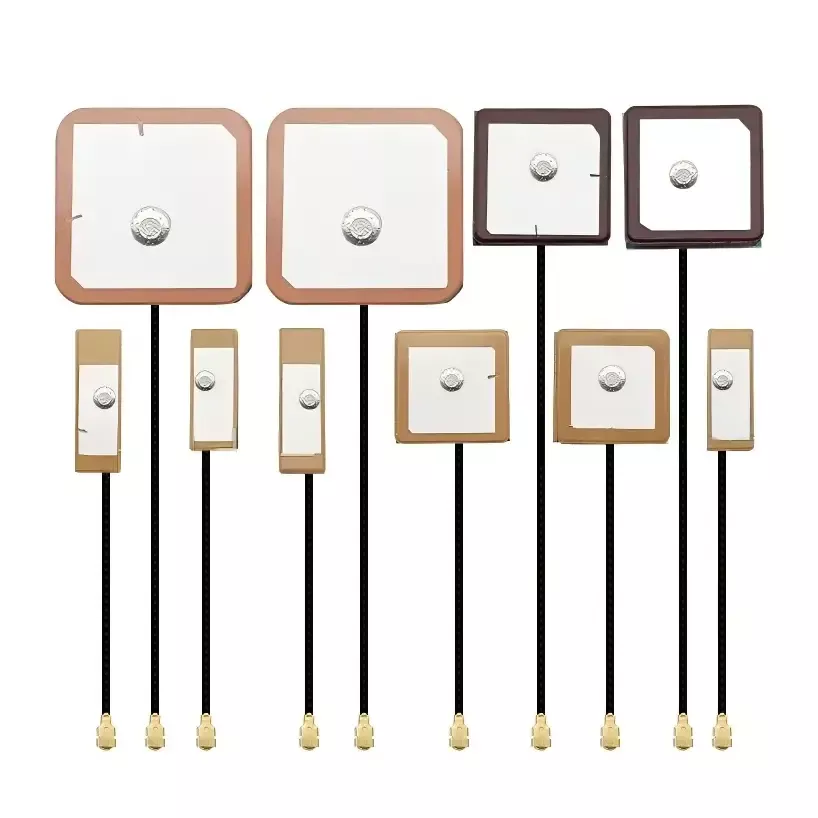

يعد هوائي Body Cam GPS أحد مكونات استقبال GNSS المتخصصة المصممة للحصول على إشارات الملاحة عبر الأقمار الصناعية للكاميرات المحمولة على الجسم ومحطات تسجيل الأدلة المحمولة. على عكس هوائي GPS للأغراض العامة، يجب أن يعمل ضمن حاوية مدمجة أثناء التعامل مع عوائق الجسم والتداخل الإلكتروني والحركة والبيئات الخارجية المتغيرة.

يستخدم حل Qianmu بنية التصحيح الخزفية عالية العزل الكهربائي والاستقطاب الدائري الأيمن (RHCP). ويدعم التصميم GPS L1 بتردد 1575.42 ميجاهرتز وBeiDou B1 بتردد 1561 ميجاهرتز، في حين أن التوافق مع أنظمة الملاحة عبر الأقمار الصناعية الرئيسية يمكن أن يدعم تطبيقات تحديد المواقع الاحترافية في كل من الأسواق المحلية والدولية.

يستقبل الهوائي إشارات الأقمار الصناعية ويمرر إشارة التردد اللاسلكي المحسنة إلى مجموعة شرائح تحديد المواقع. يمكن للجهاز بعد ذلك حساب معلومات الموقع والسرعة والوقت والارتفاع وربط بيانات الموقع بالصوت والفيديو المسجلين. يؤدي هذا إلى إنشاء اتصال عملي بين المحتوى المسجل والموقع الذي وقع فيه الحدث.

لماذا يعتبر أداء نظام تحديد المواقع العالمي (GPS) مهمًا في الكاميرات التي يرتديها الجسم؟

يتم استخدام الكاميرات التي يتم ارتداؤها على الجسم بشكل متكرر أثناء سير الموظفين أو جريهم أو دورانهم أو دخولهم المباني أو تشغيل المركبات. تخلق هذه الحركات بيئة ترددات لاسلكية أكثر صعوبة مما يواجهه عادةً جهاز استقبال GPS الثابت.

يمكن أن يوفر تحديد المواقع المستقر العديد من الفوائد العملية:

• تتبع الأدلة:يمكن ربط معلومات الموقع باللقطات المسجلة والأحداث التشغيلية.
• سجلات المسار المستمر:يساعد الاستقبال الموثوق عبر الأقمار الصناعية على تقليل الفجوات في تتبع الحركة.
• الوعي التشغيلي:يمكن للفرق الميدانية الحصول على معلومات موقع أكثر موثوقية أثناء العمليات المتنقلة.
• تقليل الانجراف لتحديد المواقع:يمكن أن يساعد الأداء الأفضل للهوائي في الحد من قراءات الموقع غير المستقرة الناتجة عن الإشارات الضعيفة أو المنعكسة.
• النشر العالمي:يعد التوافق مع GNSS متعدد الأنظمة مفيدًا للمعدات المخصصة للأسواق الجغرافية المختلفة.

بالنسبة للمصنعين، ينبغي النظر في اختيار الهوائي خلال المراحل الأولى من تصميم كاميرا الجسم بدلاً من اعتباره مهمة اختيار المكونات النهائية.

ما هي عوامل الأداء التي يجب على المشترين تقييمها؟

1. توافق نظام الأقمار الصناعية

يمكن نشر كاميرات الجسم الاحترافية في مختلف البلدان وبيئات التشغيل. يمكن أن يوفر دعم GPS وBeiDou أثناء استيعاب GLONASS وGalileo مرونة أكبر عند تصميم المعدات للأسواق المحلية والخارجية.

2. الاستقطاب الدائري

تتميز إشارات الأقمار الصناعية GNSS بخصائص الاستقطاب الدائري. تم تصميم هوائي RHCP ليتوافق مع خاصية الإشارة هذه ويمكن أن يساعد في تقليل تأثير بعض الإشارات المنعكسة والمستقطبة بشكل غير صحيح. يصبح هذا مفيدًا بشكل خاص حول المباني والمركبات والهياكل المعدنية والأسطح العاكسة الأخرى.

3. مقاومة تداخل الترددات اللاسلكية

قد تحتوي كاميرا الجسم الحديثة على وحدات اتصال 4G/5G وشبكة Wi-Fi ومعالجات وبطاريات ودوائر إلكترونية أخرى. يمكن لهذه المكونات خلق بيئة معقدة كهربائيا. يمكن أن تساعد مطابقة الهوائي والفصل المادي المناسب في تقليل اقتران التردد اللاسلكي غير المرغوب فيه وتحسين استقرار تحديد الموقع.

4. الموثوقية البيئية

قد تتعرض المعدات المهنية لحرارة الصيف، وبرد الشتاء، والاهتزاز، والتأثير، والرطوبة، والتشغيل الخارجي لفترة طويلة. تم تحديد تصميم السيراميك الصناعي لشركة Qianmu لنطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +75 درجة مئوية، مما يدعم التطبيقات التي قد لا توفر فيها المكونات المخصصة للمستهلك هامشًا بيئيًا كافيًا.

5. المتانة الميكانيكية

تواجه المعدات التي يرتديها الجسم حركة متكررة ومناولة بدنية. يمكن أن يوفر هيكل الهوائي الخزفي الصلب ثباتًا أفضل للأبعاد من الهيكل المرن في التطبيقات التي تكون فيها المتانة الميكانيكية أولوية.

هوائي GPS السيراميكي مقابل هوائي FPC

يمكن أن تكون تقنيات الهوائي السيراميكي والهوائي FPC مفيدة، لكن خصائصها مختلفة. يعتمد الاختيار الصحيح على هيكل المنتج، والمساحة المتاحة، والظروف البيئية، وأداء تحديد المواقع المطلوب، والتطبيق المستهدف.

بالنسبة للمصنعين الذين يقومون بتطوير أجهزة تسجيل الأدلة الاحترافية، يمكن أن يوفر هوائي GNSS الخزفي مزيجًا مفيدًا من أداء التردد اللاسلكي والمقاومة البيئية والاستقرار الهيكلي.

المواصفات الفنية الرئيسية

عند تقييم هوائي نظام تحديد المواقع العالمي (GPS) لكاميرا الجسم، يجب على المهندسين مراجعة المواصفات الكاملة للتردد الراديوي والميكانيكية بدلاً من التركيز فقط على توافق التردد الاسمي.

توفر هذه المواصفات نقطة بداية مفيدة لمهندسي الترددات اللاسلكية. ومع ذلك، يجب دائمًا التحقق من الأداء النهائي للهوائي بعد دمجه في حاوية الجسم الكاملة للكاميرا لأن مواد الغلاف ووضع البطارية وتخطيط PCB وتوجيه الكابلات والوحدات اللاسلكية القريبة يمكن أن تؤثر بشكل كبير على أداء التردد اللاسلكي الفعلي.

كيف ينبغي تثبيت هوائي GPS؟

حتى الهوائي عالي الأداء يمكن أن يكون أداؤه ضعيفًا إذا تم تركيبه بشكل غير صحيح. ولذلك يعد التكامل الميكانيكي والترددات اللاسلكية المناسب أمرًا ضروريًا.

اختر موضع التثبيت المناسب

يجب ألا تكون منطقة الإشعاع الخزفي مغطاة مباشرة بأغطية معدنية أو بطاريات أو أقواس معدنية. يُفضل بشكل عام وجود منطقة غير معدنية باتجاه الجزء العلوي من كاميرا الجسم. توصي Qianmu بالحفاظ على مسافة فاصلة لا تقل عن 15 ملم عن هوائيات 4G/5G وWi-Fi حيثما يسمح هيكل المنتج بذلك.

اتبع إجراءات اللحام الصحيحة

بالنسبة للهوائيات من النوع الدبوسي، يجب أن تكون وصلات اللحام كاملة وآمنة. بالنسبة لمنتجات SMT، يجب محاذاة الهوائي بشكل صحيح وتثبيته وفقًا لعملية PCB الموصى بها. يجب تجنب الضغط الميكانيكي المفرط لأن مكونات السيراميك يمكن أن تتلف بسبب التعامل غير السليم.

كابل التحكم وتوجيه خطوط الطاقة

يجب توجيه كابلات الهوائي بعناية لتقليل الاقتران غير الضروري بخطوط الكهرباء والدوائر ذات التيار العالي. حيثما كان ذلك مناسبًا، يمكن أيضًا استخدام المواد العازلة لعزل الهوائي عن مصادر التداخل الكهربائي القوية.

اختبار الجهاز كاملا

يعد اختبار المكونات المخبرية أمرًا مهمًا، لكنه لا ينبغي أن يحل محل التحقق من الجهاز بالكامل. بعد التجميع، يجب على الشركات المصنعة تقييم الحصول على الأقمار الصناعية ذات البداية الباردة والساخنة، ودقة تحديد المواقع، وعدد الأقمار الصناعية، واستمرارية المسار في ظل ظروف خارجية واقعية.

ما هي التطبيقات التي يمكن أن تستخدم هوائي GPS لكاميرا الجسم؟

يمكن لهوائي GNSS الاحترافي أن يدعم مجموعة واسعة من معدات التسجيل وتحديد المواقع المتنقلة، بما في ذلك:

• كاميرات إنفاذ القانون 4G / 5G
• محطات تسجيل الشرطة وإنفاذ المرور
• كاميرات هيئة الإدارة الحضرية وإدارة الطرق
• معدات الأدلة السمعية والبصرية لقسم الإطفاء
• محطات تسجيل مقاومة للانفجار وآمنة بشكل جوهري
• معدات التفتيش التعدين والبتروكيماويات
• أجهزة فحص الطاقة ودوريات السكك الحديدية
• محطات التفتيش الخارجية والعمليات الميدانية
• كاميرات محمولة على الجسم ومتعددة النطاقات موجهة للتصدير

إن الجمع بين استقبال GNSS والتكامل المدمج والمتانة البيئية يجعل تقنية الهوائي هذه ذات صلة بشكل خاص بالمعدات الاحترافية التي يجب أن تعمل بشكل مستمر خارج البيئات الداخلية الخاضعة للرقابة.

التعليمات

1. ما هي أنظمة الأقمار الصناعية التي يدعمها هوائي Body Cam GPS؟

تم تصميم الهوائي حول ترددات GPS L1 وBeiDou B1 ويدعم تطبيقات GNSS متعددة الأنظمة بما في ذلك GPS وBeiDou وGLONASS وGalileo.

2. ما أهمية RHCP لاستقبال GNSS؟

يتطابق RHCP، أو الاستقطاب الدائري الأيمن، مع خصائص الاستقطاب لإشارات الأقمار الصناعية الشائعة لنظام GNSS. يمكن أن يساعد في تحسين اتساق الاستقبال وتقليل تأثير بعض الإشارات المنعكسة أو المستقطبة بشكل غير صحيح.

3. هل يمكن للهوائي العمل في درجات الحرارة القصوى؟

نطاق درجة حرارة التشغيل المحدد هو -40 درجة مئوية إلى +75 درجة مئوية، مما يجعل الهوائي مناسبًا للعديد من التطبيقات الخارجية والصناعية الصعبة.

4. هل يمكن تخصيص الهوائي لتصميم جديد لكاميرا الجسم؟

نعم. باعتبارها الشركة المصنعة الأصلية، يمكن لشركة Qianmu دعم تطوير الهوائي المخصص وفقًا لهيكل الجهاز، وتردد التشغيل، ومتطلبات التثبيت، وتكوين الموصل، وأهداف أداء التردد اللاسلكي.

5. ما هو مقدار الخلوص الذي يجب الحفاظ عليه من هوائيات 4G/5G وWi-Fi؟

يوصى بفصل مسافة لا تقل عن 15 مم حيثما يسمح هيكل المنتج بذلك. يجب تأكيد المسافة النهائية من خلال اختبار التردد اللاسلكي لأن هندسة العلبة والإلكترونيات الداخلية يمكن أن تغير موضع الهوائي الأمثل.

6. هل الاختبار الخارجي ضروري بعد تركيب الهوائي؟

نعم. يوصى بشدة باختبار الجهاز بالكامل في الهواء الطلق. يجب على المهندسين التحقق من الحصول على القمر الصناعي، ودقة تحديد المواقع، والبدء البارد والساخن، واستمرارية المسار بعد دمج الهوائي في العلبة النهائية.

خاتمة

يعد هوائي GNSS الموثوق به مكونًا مهمًا للكاميرا الاحترافية التي يتم ارتداؤها على الجسم لأن أداء تحديد الموقع يؤثر على دقة الموقع وإمكانية تتبع الأدلة والموثوقية التشغيلية. يمكن أن يوفر البناء الخزفي، واستقطاب RHCP، والتوافق مع GNSS متعدد الأنظمة، والتحكم في التداخل، والأداء في درجات الحرارة الواسعة، أساسًا أقوى لتطبيقات كاميرا الجسم الصعبة.

يجمع Qianmu بين البحث والتطوير في مجال الهوائي والتصنيع واختبار الترددات اللاسلكية والإنتاج المخصص لدعم الشركات المصنعة لكاميرات الجسم ومتكاملي الأنظمة. بالنسبة للمشروعات التي تتطلب نطاقات تردد أو أبعاد أو موصلات أو هياكل تركيب مخصصة أو تحسين التردد اللاسلكي، استكشف حل Body Cam GPS Antenna واتصل بناللحصول على الاستشارات الفنية والعينات وتطوير الهوائي المخصص.
