هوائي خارجي لنظام تحديد المواقع

هوائي نظام تحديد المواقع العالمي (GPS) الخارجي هو مكون تردد لاسلكي مستقل مصمم خصيصًا لاستقبال إشارات التردد اللاسلكي الضعيفة من أنظمة الملاحة عبر الأقمار الصناعية العالمية (GNSS)، بما في ذلك نظام تحديد المواقع العالمي (GPS) وBeidou وGLONASS وGalileo وأنظمة الأقمار الصناعية الأخرى. وعلى عكس الهوائيات المدمجة، يتم فصله عن الجهاز الرئيسي عبر كابل متحد المحور. يتغلب هذا التصميم على قيود الحماية المادية لحاويات المعدات، مما يسمح بتثبيت الهوائي في المناطق الخارجية المفتوحة أو على أسطح المركبات للحصول على مجال رؤية مثالي (FOV) للأقمار الصناعية.

كيف يعمل؟

 تكون إشارات التردد اللاسلكي المرسلة بواسطة الأقمار الصناعية لنظام تحديد المواقع العالمي (GPS) ضعيفة للغاية عندما تصل إلى الأرض (تتراوح عادةً من -125 ديسيبل مللي واط إلى -160 ديسيبل مللي واط). يضمن هوائي GPS الخارجي عالي الجودة التقاط الإشارة بكفاءة من خلال الآلية التالية:

1. مطابقة الاستقطاب الدائري الأيمن (RHCP).

يتميز الهوائي بتصميم رقعة شريطية دقيقة خاص يتطابق بشكل مثالي مع خصائص الاستقطاب الدائري الأيمن لإشارات الأقمار الصناعية، وبالتالي القضاء على توهين الإشارة الناتج عن التغيرات في اتجاه الجهاز.

2. مضخم LNA منخفض الضوضاء

LNA مدمج عالي الأداء (مكبر صوت منخفض الضوضاء) يعمل على تضخيم الإشارات الضعيفة مع الحفاظ على مستوى ضوضاء منخفض للغاية (عادةً <2 ديسيبل) ويعوض فقدان الإدخال الذي يحدث أثناء إرسال وحدة التغذية.

3. تصميم مضاد للتداخل متعدد المسارات

ومن خلال تحسين المستوى الأرضي وبنية الملف الخانق، يتم قمع إشارات التداخل منخفضة الارتفاع المنعكسة من المباني أو الأرض بشكل فعال.

نقاط البيع الأساسية

كشركة متجذرة بعمق في مجال الترددات اللاسلكية، الشركة المصنعة للهوائيات الصينية المعروفة، أظهر منتجنا مزايا كبيرة في الاختبار الفعلي:

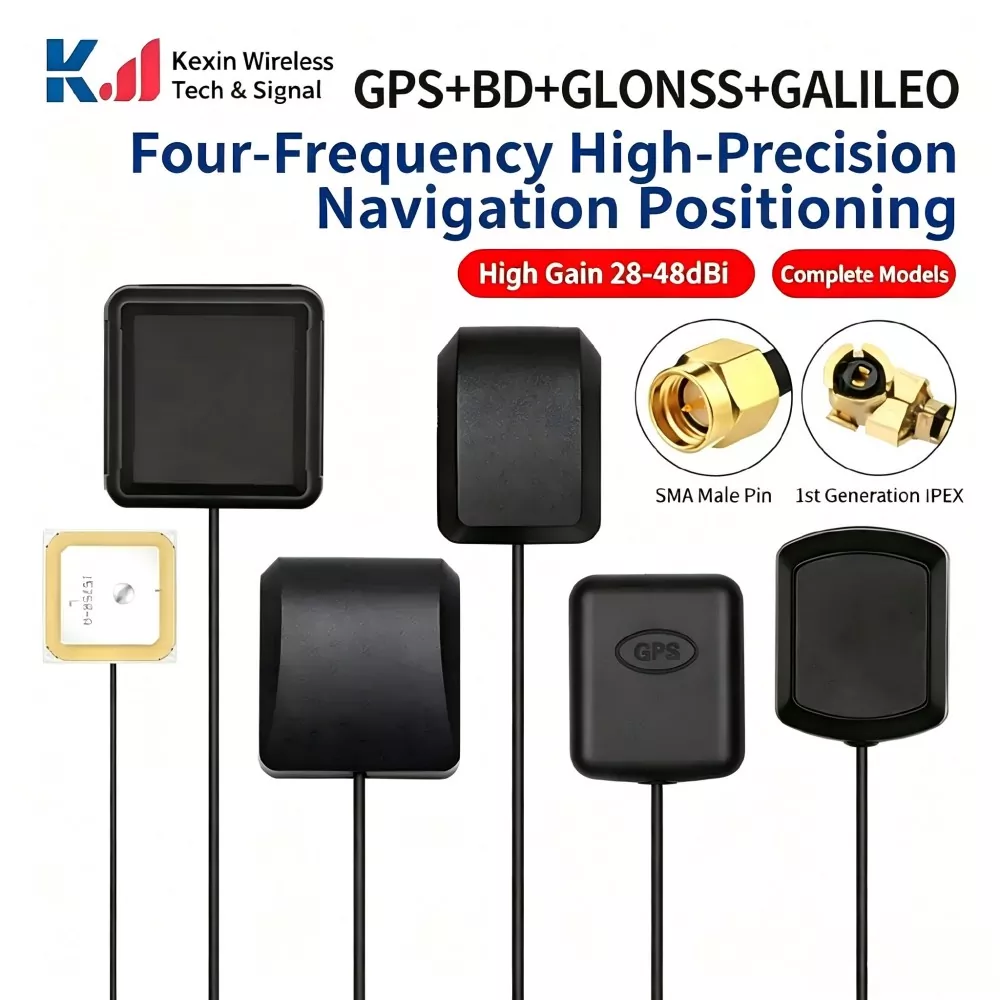

• التوافق مع الأنظمة المتعددة عبر نطاق التردد بأكمله

يدعم نطاقات التردد الكاملة L1/L2/L5/L6 وL-Band، ويتكامل بسلاسة مع أنظمة مثل GPS وBeiDou وGalileo لتلبية متطلبات تحديد المواقع RTK عالية الدقة.

• القدرة المتميزة المضادة للتدخل

تظهر البيانات المقاسة أنه حتى في الأخاديد الحضرية المعقدة أو بالقرب من أبراج نقل الجهد العالي، تظل قدرة القمع خارج النطاق ممتازة، مما يقلل بشكل فعال من خطر فقدان قفل النظام.

• معيار الحماية الصناعية

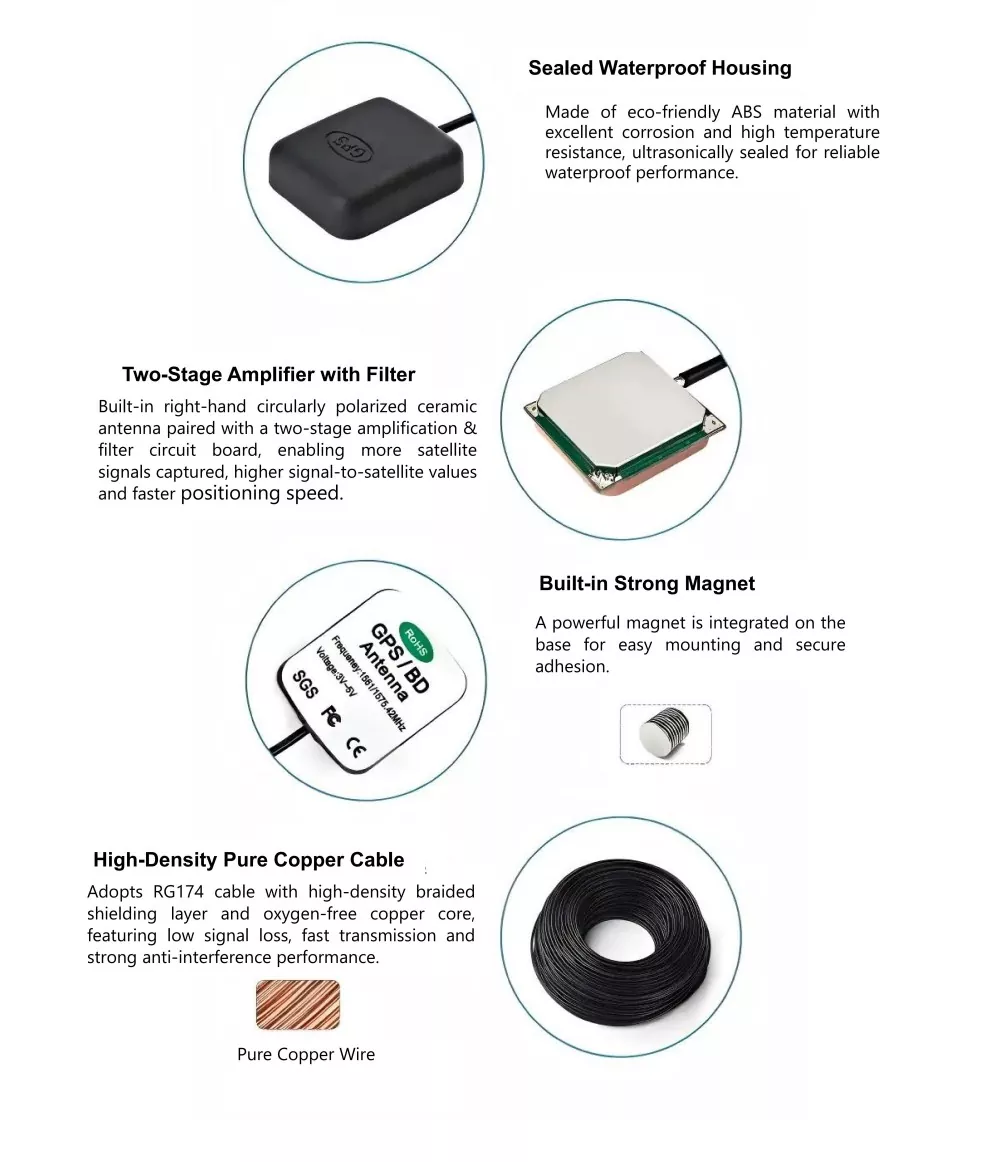

ويتميز بتغليف بالموجات فوق الصوتية وتصميم مزدوج مقاوم للماء، مما يحقق تصنيف حماية IP67 ويحافظ على أداء مستقر حتى في البيئات القاسية التي تتراوح من -40 درجة مئوية إلى +85 درجة مئوية.

• خدمات مخصصة مرنة

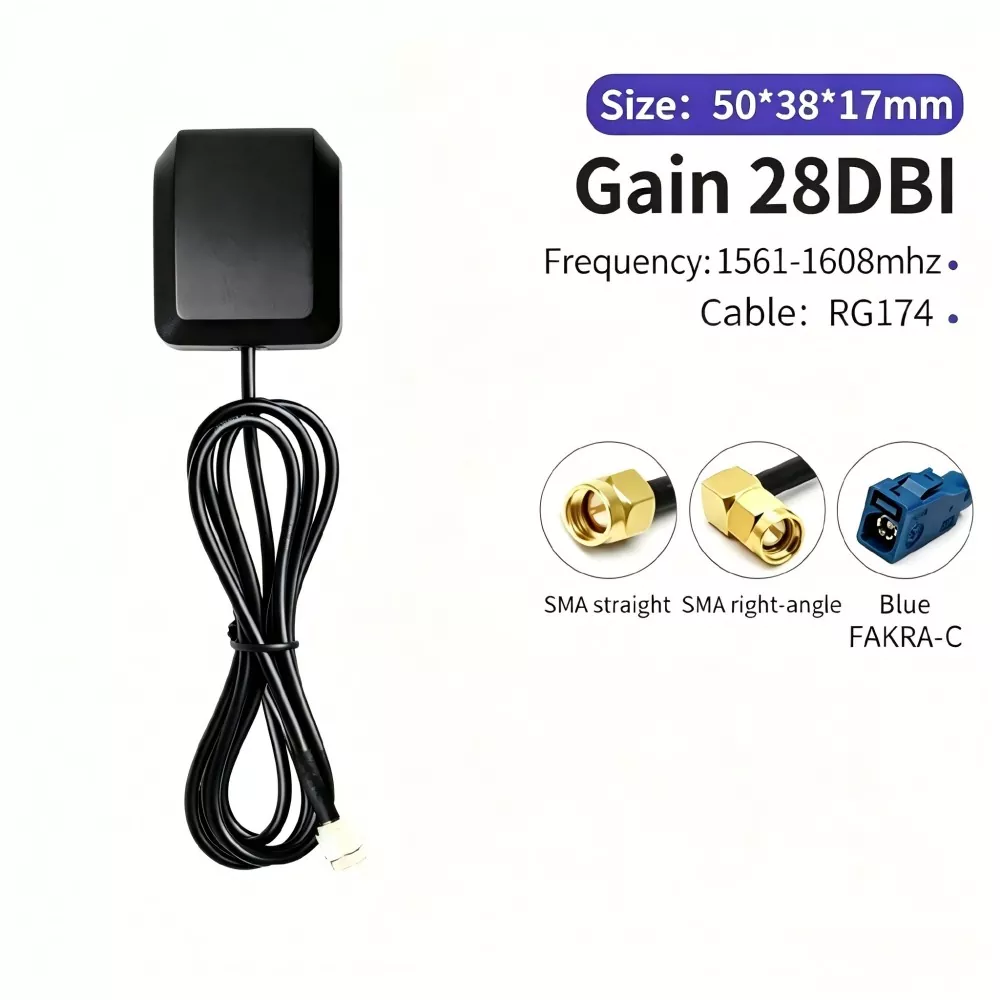

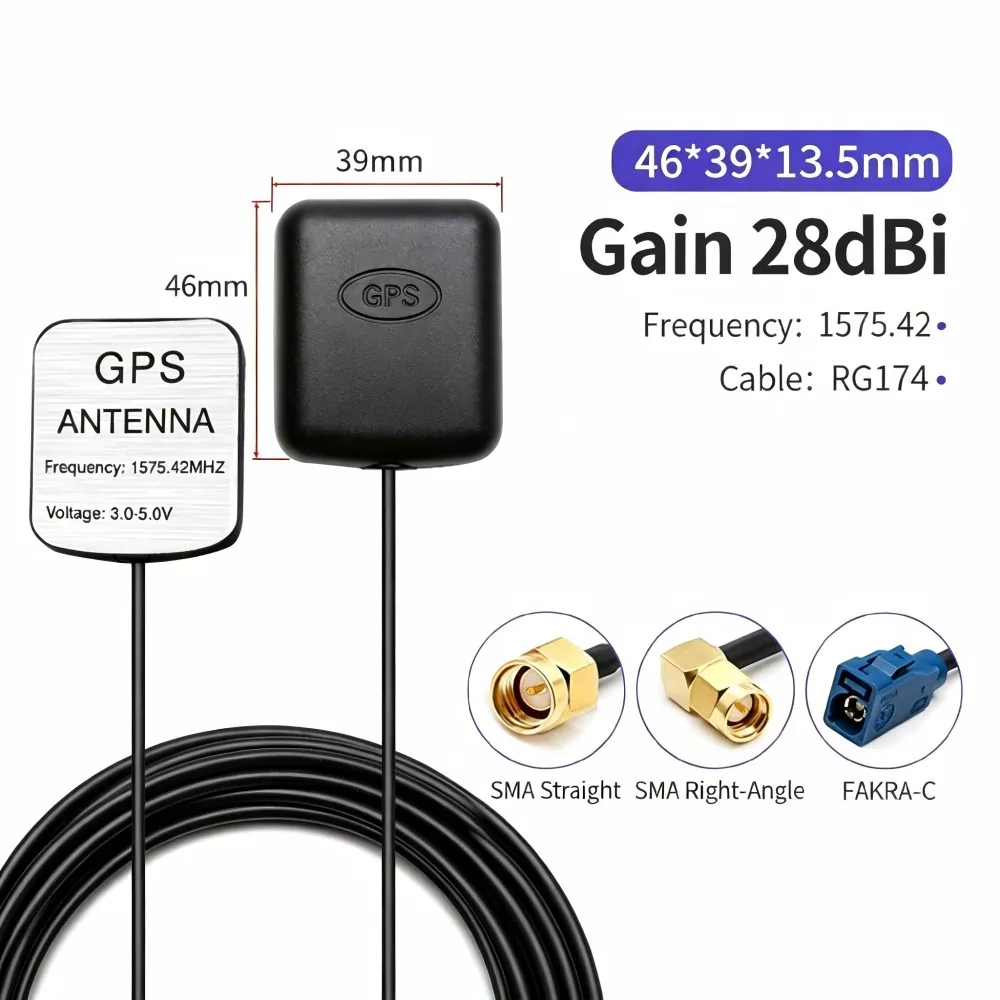

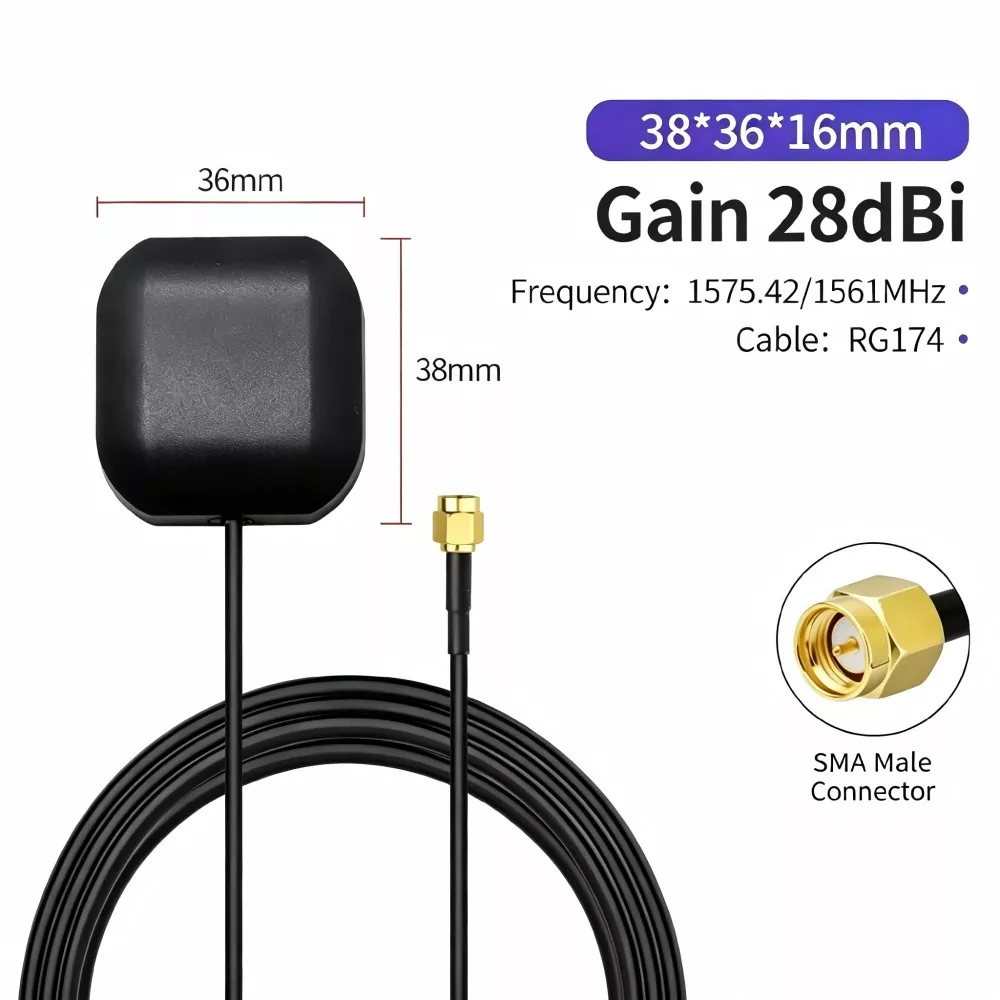

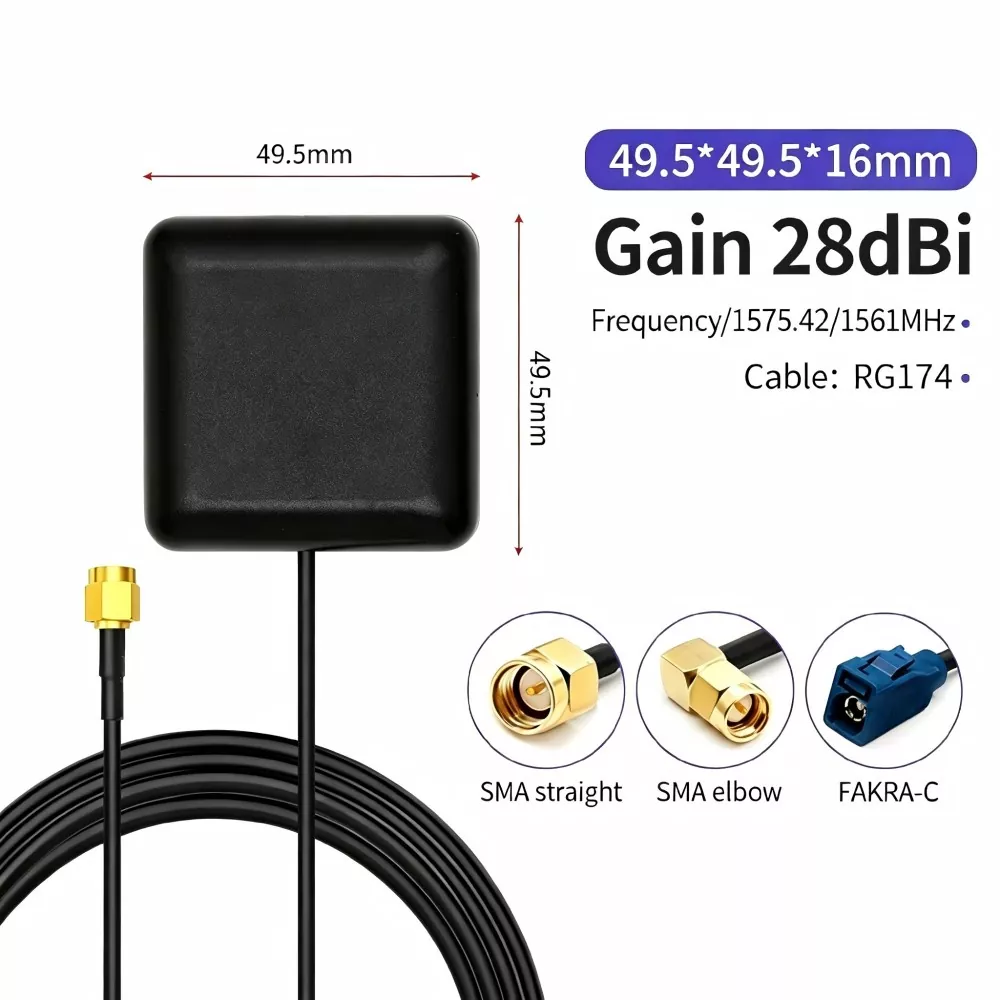

يدعم تخصيص واجهات مختلفة مثل SMA وTNC؛ يمكن تعديل طول الكابل وطرق التثبيت المغناطيسي/البرغي وفقًا للمتطلبات.

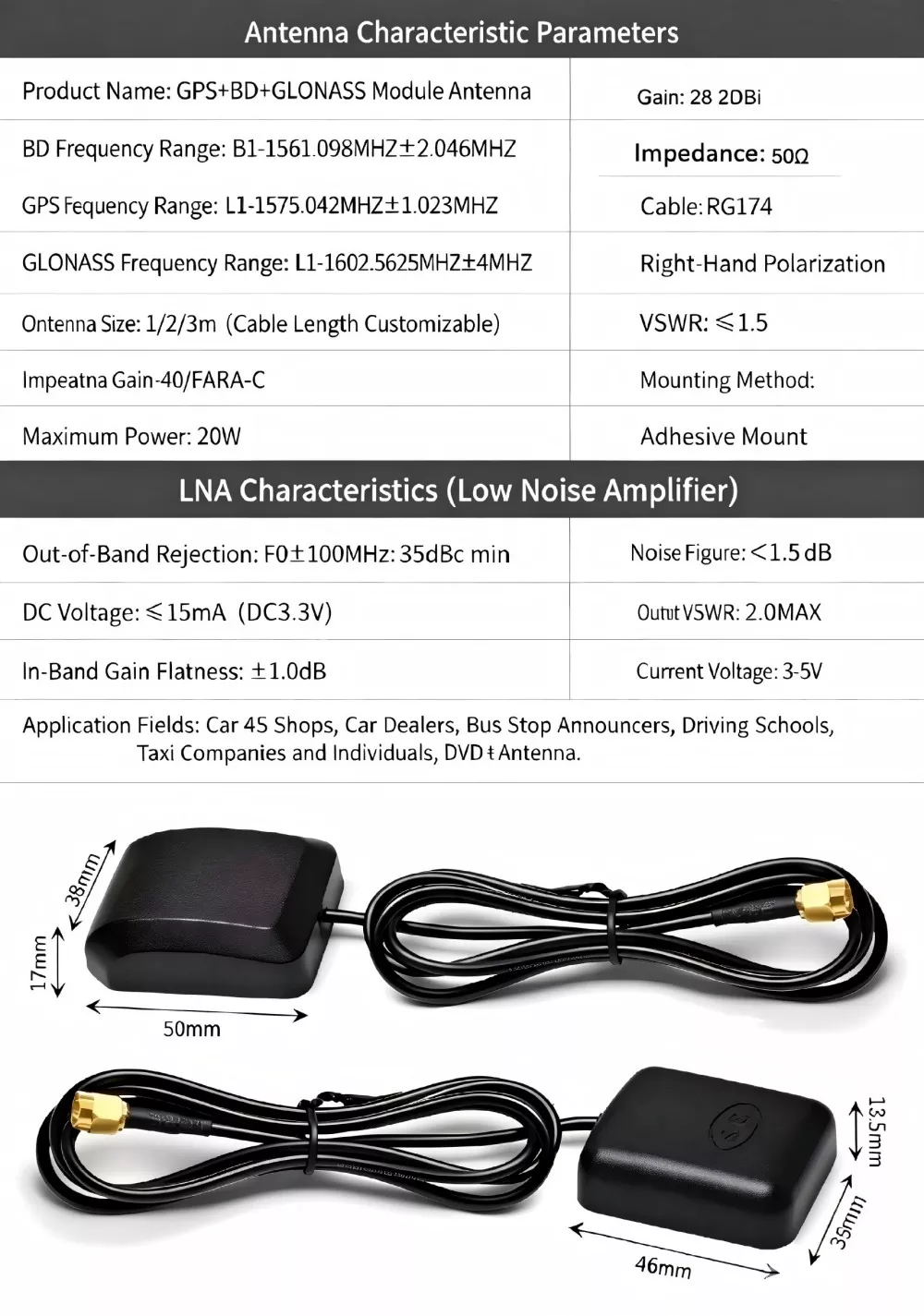

المواصفات الفنية

ما هي الأجهزة المتوافقة؟

يستخدم هوائي GPS الخارجي الخاص بنا على نطاق واسع في المجالات التالية:

1. المركبات الذكية المتصلة ونظام مساعدة السائق ADAS

يتم تثبيته على سقف السيارة، وهو يخترق الفيلم المضاد للانفجار في السيارة لتوفير موضع على مستوى السنتيمتر لأنظمة القيادة الذاتية وإدارة الأسطول.

2. الزراعة الدقيقة والطائرات بدون طيار

يتم تركيبه على الجزء العلوي من الطائرات بدون طيار الزراعية أو الآلات الزراعية، ويتميز بمقاومة قوية للتداخل الكهرومغناطيسي، مما يضمن إبحارًا أوتوماتيكيًا دقيقًا ورشًا دقيقًا للمبيدات الحشرية.

3. المسح الجيوديسي ومزامنة وقت المحطة الأساسية

باعتباره مكونًا أساسيًا في المحطات الأساسية أو أجهزة استقبال RTK، يضمن خطأ مركز الطور المستقر (±2 مم) دقة القياس على مستوى المليمتر.

4. الملاحة البحرية والسفن

يضمن التصميم المقاوم للتآكل برذاذ الملح بيانات الاتجاه والموضع المستمرة والموثوقة حتى في البيئات البحرية القاسية.

5. تتبع أصول إنترنت الأشياء

تم تصميمه بكابلات طويلة، ويمكن إخفاؤه بسهولة على السطح الخارجي للحاويات أو الآلات الكبيرة، مما يتيح مراقبة الخدمات اللوجستية في جميع أنحاء العالم.

مقارنة متعمقة مع المنتجات المنافسة

الدليل المصور للتثبيت والاستخدام

1. اختيار الموقع: يرجى التأكد من تثبيت الهوائي على سطح مستو مع رؤية دون عائق وخالية من التداخل المعدني (مثل سقف السيارة أو الجزء العلوي من المعدات).

2. معالجة العزل المائي: يجب إغلاق نقاط الاتصال الخارجية باستخدام شريط مقاوم للماء ذاتي الذوبان يتم تطبيقه بطريقة التغليف "321" لمنع تدفق مياه الأمطار على طول الكابل إلى داخل الجهاز.

3. التأريض والحماية من الصواعق: قبل أن يدخل كابل التغذية إلى غرفة المعدات أو الجهاز، يوصى بتثبيت مانع الصواعق المغذي والتأكد من تأريض مانع الصواعق بشكل صحيح في مكان قريب.

4. مواصفات الأسلاك: عند توجيه الكابلات، يجب تثبيت "حلقات التنقيط (الانحناءات على شكل حرف U)" لمنع تدفق مياه الأمطار إلى الخلف.

كيفية اختيار هوائي GPS الخارجي المناسب؟

البحث عن مورد موثوق به في ذلك الوقت، يوصى بالتركيز على تقييم النقاط الثلاث التالية:

1. توضيح متطلبات نطاق التردد: للملاحة الأساسية، ما عليك سوى تحديد هوائي L1 أحادي التردد. إذا كان مطلوبًا RTK عالي الدقة أو أداء مضاد للتداخل، فتأكد من اختيار هوائي متعدد الترددات L1/L2/L5.

2. تقييم بيئة التثبيت: للاستخدام داخل السيارة أو في الهواء الطلق، فإن تصنيف IP67 المقاوم للماء بالإضافة إلى القاعدة المغناطيسية هو الخيار الأفضل؛ بالنسبة لمحطات القاعدة الثابتة، يوصى بالتركيب اللولبي مع ملف خانق للتخفيف من تعدد المسارات.

3. التحقق من فقدان الكابل: إذا تجاوز طول الكابل 5 أمتار، فيجب على المورد توفير كابلات منخفضة الخسارة؛ وبخلاف ذلك، سيتم تعويض مكاسب الجيش الوطني الليبي عن طريق فقدان الكابلات.

لماذا تختارنا؟

إن شركة Shenzhen Qianmu Communication Technology Co., Ltd. ليست مجرد مصنع لهوائي خارجي لنظام تحديد المواقع العالمي (GPS) ولكن أيضًا شريكك الموثوق به في مجال تكنولوجيا الترددات اللاسلكية. لدينا غرف كاتمة للصدى بالموجات الدقيقة تم تطويرها بشكل مستقل وفريق من المهندسين ذوي الخبرة، مما يمكننا من تقديم خدمات مخصصة متكاملة تغطي النماذج الأولية والاختبار والإنتاج الضخم. من خلال الاستفادة من النظام البيئي الراسخ لصناعة الإلكترونيات في Shenzhen، فإننا نقدم فترات زمنية تنافسية وحلول فعالة من حيث التكلفة مع الحفاظ على جودة المنتج الممتازة.

التعليمات

س1: هل هو متوافق مع نظام بيدو؟

ج: بالتأكيد. يتميز الهوائي الخاص بنا بتصميم متعدد التغذية ويدعم أصلاً أنظمة GNSS العالمية السائدة، بما في ذلك GPS وBeiDou وGLONASS وGalileo.

Q2: كشركة مصنعة، ما هو الحد الأدنى لكمية الطلب (موك)؟

ج: نحن ندعم خيارات الشراء المرنة. بالنسبة للنماذج القياسية، نحن نقبل الطلبات التجريبية للدفعة الصغيرة. للحصول على نماذج مخصصة، يرجى الاتصال بفريق المبيعات لدينا للحصول على أحدث الأسعار ومعلومات موك محددة.

س3: كيف يمكنك الاختيار بين هوائي GPS خارجي نشط ونموذج سلبي؟

ج: بالنسبة لتطبيقات السيارات وأنظمة التحكم الصناعية ومشاريع المسح ورسم الخرائط والتطبيقات الخارجية، يلزم وجود هوائي خارجي نشط لنظام تحديد المواقع العالمي (GPS). تعتبر النماذج السلبية مناسبة فقط للمسافات الداخلية القصيرة جدًا التي تصل إلى متر واحد وقد تتعرض لفقدان كبير للإشارة عبر الكابلات الأطول. تعتمد جميع الموديلات الرئيسية لمصنع Qianmu تصميمات نشطة.

س4: هل يمكن للهوائي استخدام كابل ممتد؟ ما هو الحد الأقصى للطول المدعوم؟

ج: الحد الأقصى للطول الموصى به لكابل RG174 القياسي هو 10 أمتار. إذا تجاوز طول الكابل 10 أمتار، فيرجى الاتصال بالمورد لاستبداله بكابل LMR RF منخفض الفقد. يمكن للمصنع أيضًا تخصيص هوائيات طويلة جدًا بكابلات يصل طولها إلى 20 مترًا.
