هوائي GPS لكاميرا الجسم

ما هو هوائي GPS لكاميرا الجسم

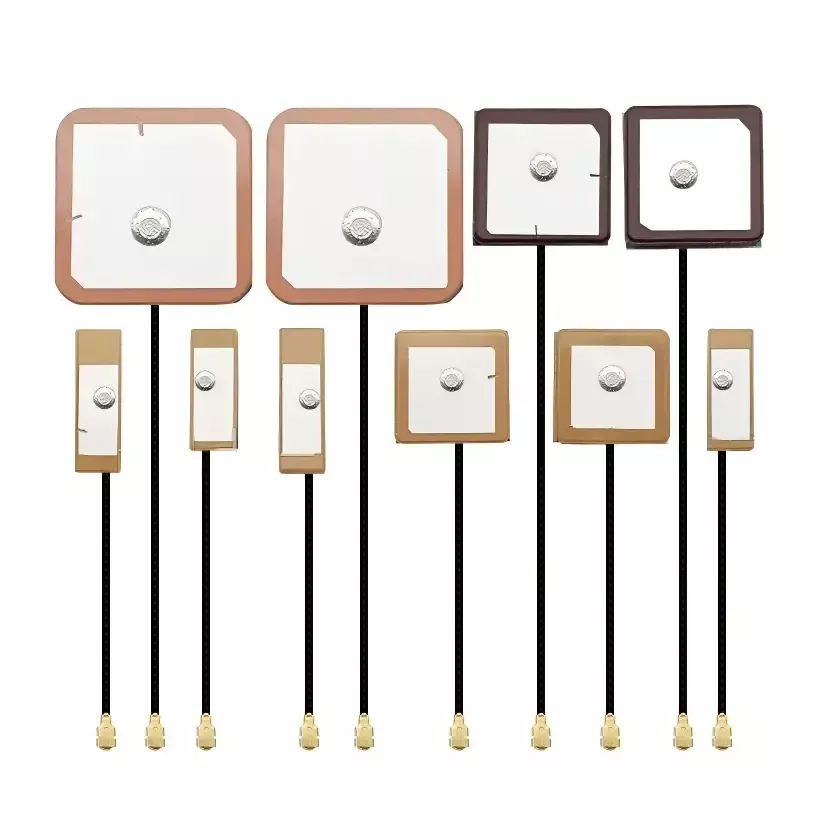

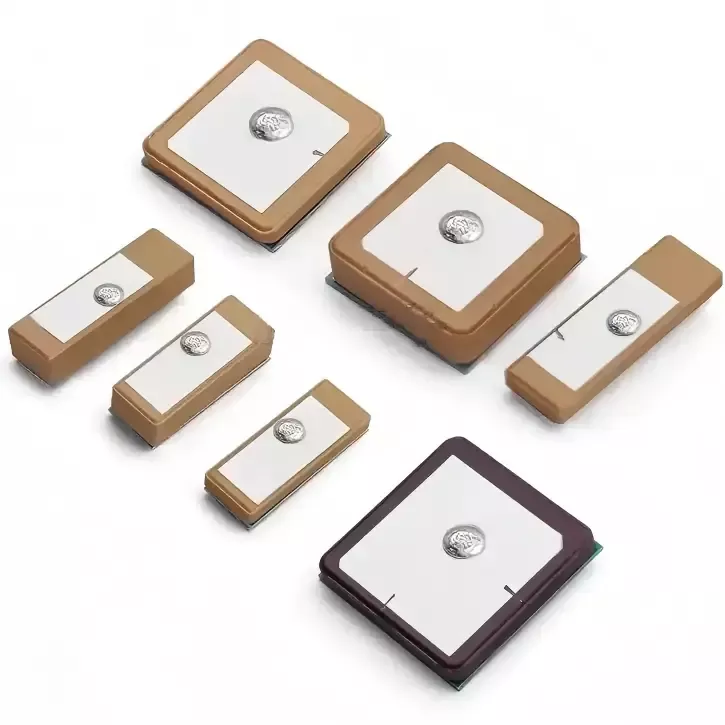

هوائي Body Cam GPS عبارة عن هوائي رقعة سيراميك GNSS من الدرجة الصناعية مصمم خصيصًا لمحطات جمع الأدلة الخاصة بإنفاذ القانون والتي تضم جنديًا واحدًا. وهو متوافق مع أنظمة الأقمار الصناعية المتعددة بما في ذلك GPS، وBeiDou، وGLONASS، وGalileo، ويتميز بهيكل الاستقطاب الدائري الأيمن (RHCP) للتكيف مع خصائص الاستقطاب لإشارات الملاحة عبر الأقمار الصناعية العالمية.

بفضل تصميم الهوائي الخزفي القوي، فإنه يوفر توجيهًا ممتازًا وقدرة قوية على التكيف مع البيئة. حتى في ظل الظروف الصعبة مثل العوائق التي يحملها الجسم، أو الدروع المعدنية من المعدات، أو انسداد المباني في المناطق الحضرية، أو العمليات المتنقلة عالية السرعة، فإنه يوفر بيانات مستقرة لتحديد المواقع. ويضمن ذلك علامات مائية دقيقة وقابلة للتتبع لتحديد الموقع الجغرافي لتسجيلات إنفاذ القانون السمعية والبصرية، مما يتيح إنشاء سلسلة أدلة كاملة ومتوافقة.

مبدأ العمل

يعمل هوائي Body Cam GPS على أساس مبادئ استقبال الترددات اللاسلكية للملاحة عبر الأقمار الصناعية. تم التحقق من سير العمل بالكامل من خلال اختبار الغرفة المقاومة للصدى في المختبر والاختبار الميداني الخارجي في العالم الحقيقي، مما يضمن منطق تشغيلي واضح وأداء مستقر. ويتكون في المقام الأول من ثلاثة مكونات أساسية:

1. الحصول على إشارة القمر الصناعي: يتميز المنتج بشريحة عازلة سيراميكية عازلة للكهرباء عالية والتي تلتقط بكفاءة إشارات الملاحة عبر الأقمار الصناعية ذات النطاق L1 في الهواء. بفضل تصميم الاستقطاب الدائري الأيمن المخصص، فإنه يخفف بشكل فعال من توهين الإشارة الناجم عن دوران الجهاز أو إعاقة جسم الإنسان، ويحل المشكلات الشائعة مثل ضعف استقبال الإشارة وفشل الحصول على الأقمار الصناعية في المناطق الحضرية ذات المباني الكثيفة أو المناطق الجبلية والنائية حيث تنتشر انعكاسات المسارات المتعددة.

2. تصفية الإشارة ومكافحة التداخل: يتميز الهوائي بدائرة مطابقة مقاومة دقيقة متكاملة تعمل تلقائيًا على تصفية تداخل الضوضاء الناتج عن وحدة 4G/5G ووحدة Wi-Fi وإمدادات طاقة البطارية داخل كاميرا الجسم. إنه يعزل إشارات القمر الصناعي GNSS النقية، مما يزيل بشكل فعال حالات الشذوذ في تحديد المواقع ونقاط القفز وانقطاعات المسار الناجمة عن تداخل الترددات اللاسلكية الداخلية.

3. تحليل البيانات وإخراجها: يتم إرسال إشارة الأقمار الصناعية المستقرة والمفلترة والمحسنة إلى شريحة تحديد المواقع باللوحة الرئيسية للجهاز، والتي تقوم في الوقت الفعلي بتحليل بيانات خطوط الطول والعرض الدقيقة والسرعة والوقت والارتفاع. تتم مزامنة هذه المعلومات في الوقت نفسه كعلامات مائية لتحديد الموقع الجغرافي لملفات الفيديو والصوت المسجلة أثناء عمليات إنفاذ القانون، مما يتيح التتبع الكامل وإمكانية التتبع وإعادة تشغيل مسارات الإنفاذ.

دليل التثبيت والاستخدام

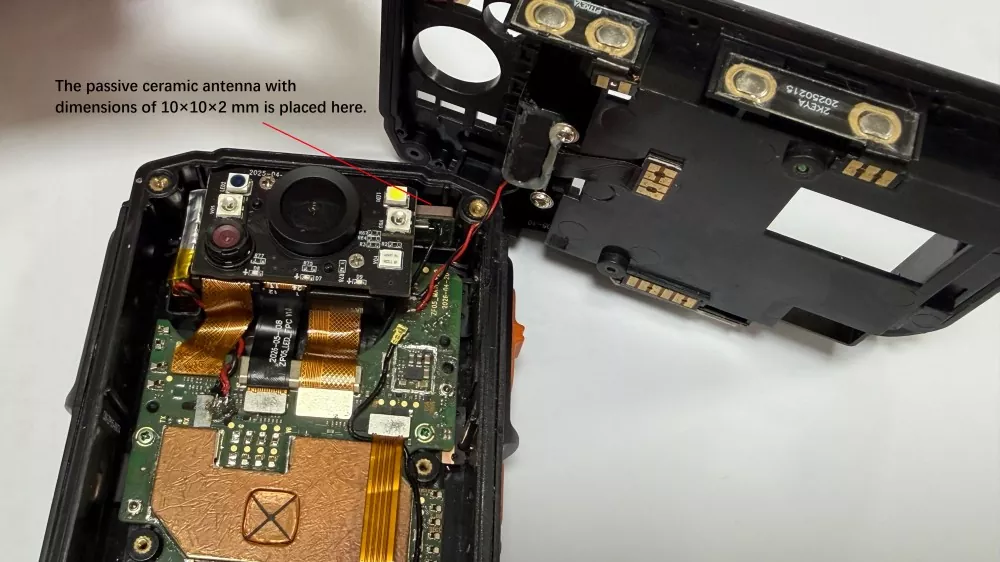

1. اختيار موقع التثبيت

يجب عدم تغطية المنطقة الأساسية لإشعاع الهوائي الخزفي أو إعاقتها بشكل مباشر بواسطة أغلفة معدنية أو خلايا بطارية أو أقواس معدنية. يوصى بتثبيت الجهاز في منطقة غير معدنية فوق الجزء الداخلي لكاميرا الجسم، مع الحفاظ على مسافة آمنة لا تقل عن 15 مم من هوائيات 4G/5G وWi-Fi لتجنب تداخل القنوات المشتركة وضمان استقبال إشارة الأقمار الصناعية دون عائق.

2. مواصفات اللحام والتثبيت

بالنسبة للهوائيات الخزفية من النوع الدبوس، تأكد من أن وصلات اللحام ممتلئة، مع عدم وجود لحام بارد أو لحام مفقود أو لحام منفصل. بالنسبة لمنتجات SMT المثبتة على السطح، اتبع بدقة معايير عملية التثبيت الخاصة بالمصنع لتحقيق محاذاة مسطحة وآمنة على سطح ثنائي الفينيل متعدد الكلور. أثناء التجميع، تجنب تطبيق القوة المفرطة على شريحة السيراميك لمنع الشقوق الصغيرة الداخلية والقضاء على فشل الإشارة المخفية المحتملة لاحقًا.

3. عملية الحماية ضد التدخل

بعد تركيب الهوائي، استخدم شريطًا عازلًا لعزل الهوائي عن وحدة الطاقة ومنطقة الطاقة العالية باللوحة الأم لتقليل التداخل الكهربائي. قم بتوجيه كابلات الهوائي بحيث لا تعمل بالتوازي مع خطوط الطاقة لمسافات طويلة، وبالتالي منع تقلبات الإشارة وتحديد المواقع غير المستقرة عند المصدر.

4. أكمل معايير تصحيح أخطاء الماكينة والتحقق منها

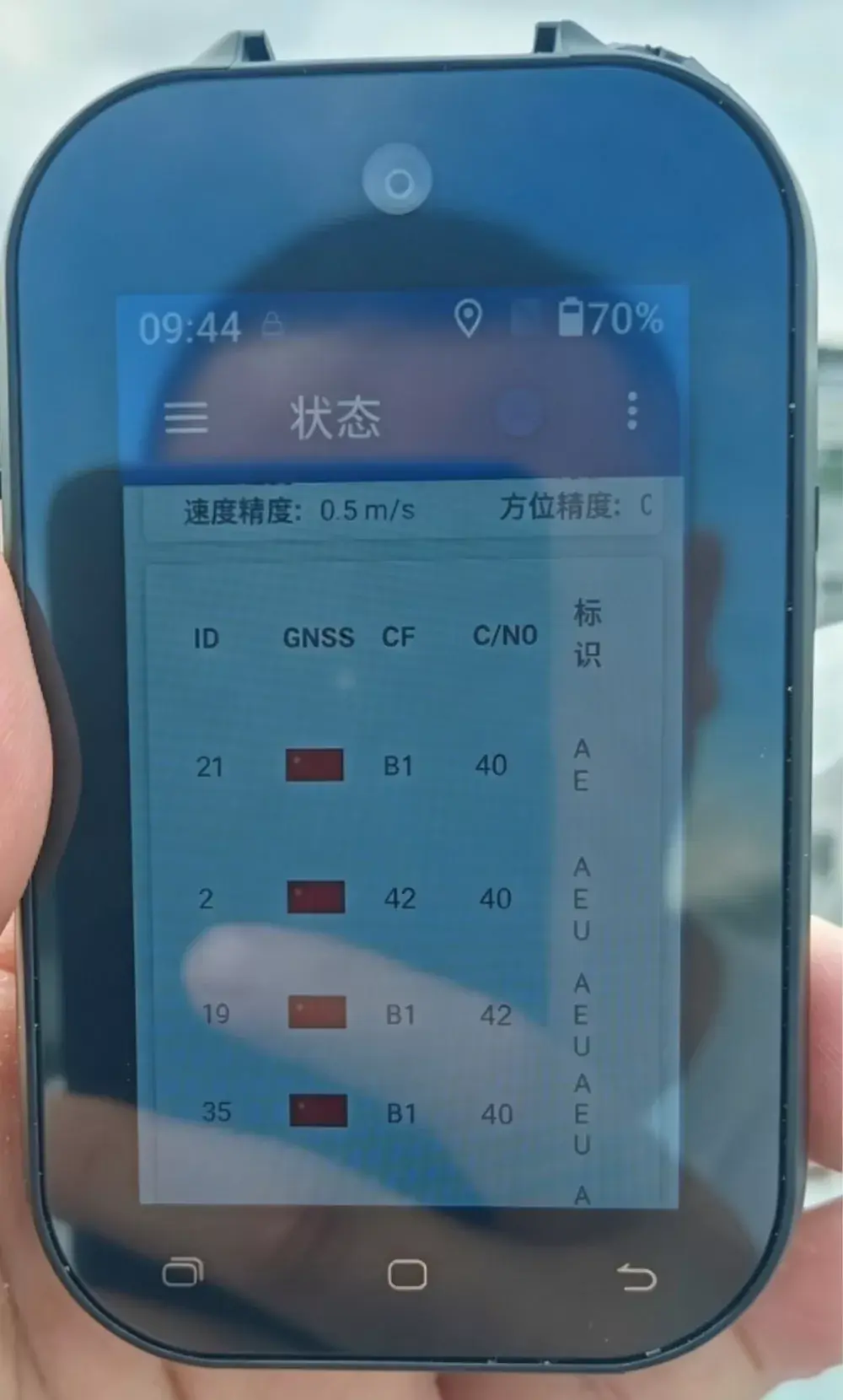

بعد اكتمال تجميع الجهاز، يجب إجراء اختبار اكتساب النجوم في العالم الحقيقي في الهواء الطلق؛ إن اختبار اللوحة الواحدة في الأماكن المغلقة وحده غير كافٍ. تشمل المعلمات الرئيسية التي يجب التحقق منها عدد الأقمار الصناعية التي تم الحصول عليها أثناء عمليات التشغيل الباردة والساخنة، ودقة تحديد المواقع، واستمرارية المسار، مما يضمن أن أداء الهوائي يلبي المواصفات بعد التجميع النهائي ويمنع مشكلات جودة الدفعة.

كيفية اختيار هوائي GPS المؤهل

يفتقر العديد من موظفي تطوير المعدات والمشتريات إلى الخبرة في مجال الترددات اللاسلكية، مما يدفعهم في كثير من الأحيان إلى شراء هوائيات من الدرجة المدنية بأسعار منخفضة. وينتج عن ذلك أداء دون المستوى المطلوب للمنتج، وفشل في قبول المشروع، وفشل واسع النطاق في خدمات ما بعد البيع. استناداً إلى سنوات من الخبرة في الصناعة، قمنا بتلخيص أربعة معايير أساسية لاختيار الهوائيات لمعدات الإنفاذ الصناعية:

1. إعطاء الأولوية للمواد المتخصصة من الدرجة الصناعية: القضاء بشكل صارم على استخدام المواد الخام الخزفية المدنية الشائعة، ويجب اختيار ركائز خزفية من الدرجة الصناعية ذات تحمل واسع لدرجة الحرارة وخصائص مضادة للتداخل مناسبة لظروف التشغيل المعقدة، مما يضمن أداء مستقر على المدى الطويل في البيئات الخارجية القاسية.

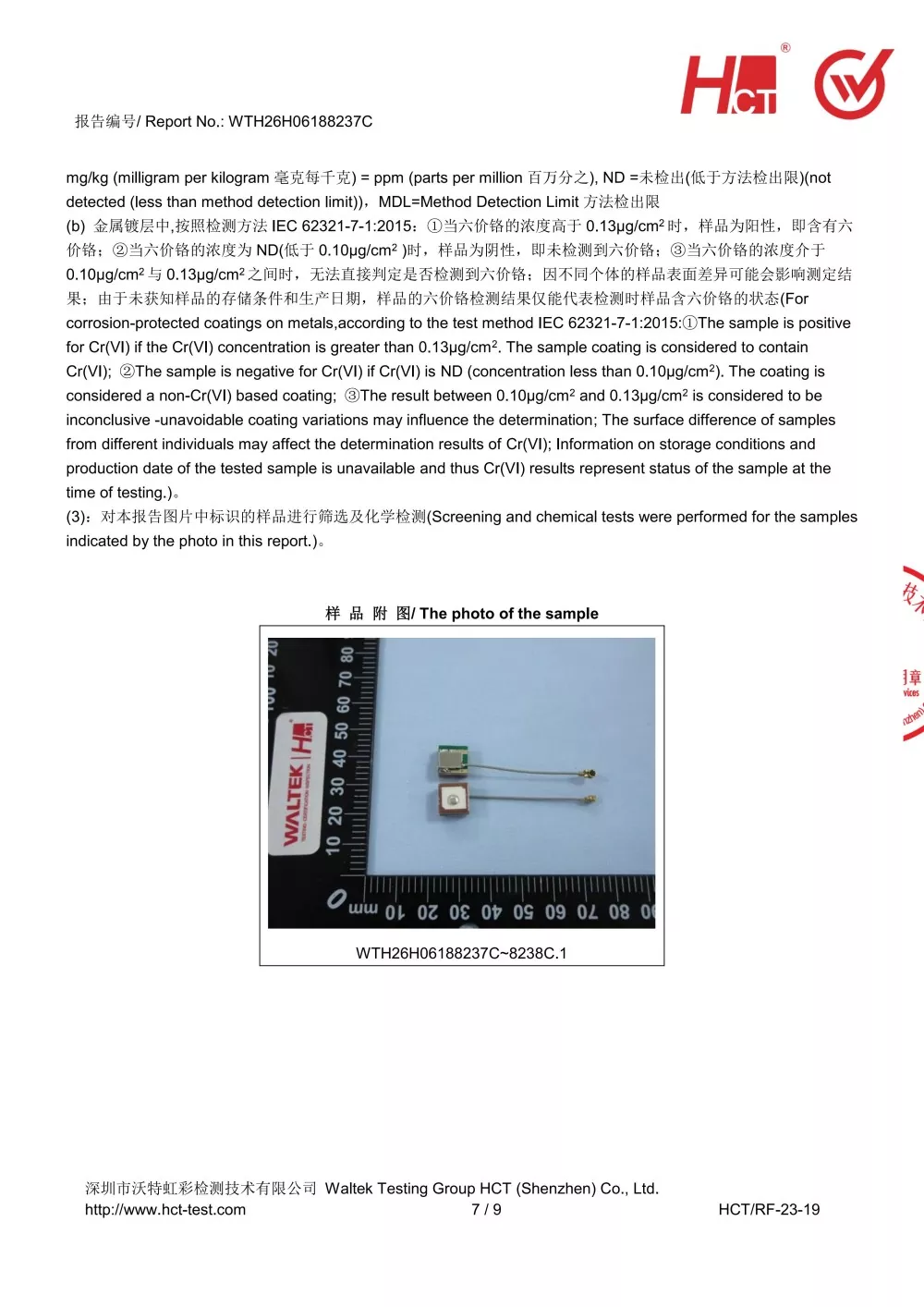

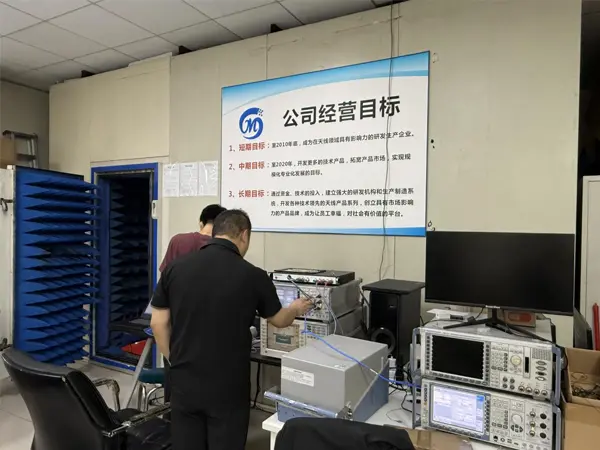

2. التركيز على بيانات الاختبار الفعلية، ورفض المعلمات النظرية: توفر معظم الشركات المصنعة في السوق المواصفات النظرية فقط دون دعم الاختبار في العالم الحقيقي. يمكن للمصنعين الأصليين ذوي السمعة الطيبة تقديم تقارير اختبار الغرفة المظلمة، ومقاطع فيديو الاختبار الميداني الخارجي، وبيانات اختبار التقادم في درجات الحرارة المرتفعة والمنخفضة - وهي معلمات أصلية ويمكن التحقق منها.

3. حدد منتجات مخصصة محسنة لمعدات إنفاذ القانون: هوائيات الملاحة القياسية ليست مُحسَّنة للتعايش بين هوائيات متعددة أو دروع معدنية أو عوائق جسم الإنسان في أجهزة إنفاذ القانون، مما يجعلها غير مناسبة لظروف تشغيل جهاز جندي واحد. من الضروري اختيار هوائيات مصممة خصيصًا لمحطات إنفاذ القانون لحل المشكلة الأساسية المتمثلة في تداخل الترددات اللاسلكية الداخلية.

4. إعطاء الأولوية للتعاون المباشر مع المصانع المصدر: اختر الشركات المصنعة الصينية التي تتمتع بقدرات متكاملة في البحث والتطوير، وتعديل العينات، والإنتاج الضخم، وخدمة ما بعد البيع. وهذا يتيح التخصيص السريع، والإمدادات المستقرة، والدعم الفوري لما بعد البيع، ويتجنب مشكلات مثل ارتفاع الأسعار من قبل الوسطاء وفجوات الاتصال في التنسيق الفني.

التعليمات

Q1: هل يمكن أن يتوافق هذا الهوائي الخزفي مع جميع العلامات التجارية للكاميرات التي يتم ارتداؤها على الجسم؟

متوافق مع الغالبية العظمى من كاميرات إنفاذ القانون 4G/5G المتوفرة تجاريًا والتي يتم ارتداؤها على الجسم، ومحطات جمع الأدلة المقاومة للانفجار، وكاميرات التفتيش الخارجية، مع دعم أيضًا التكوينات المخصصة غير القياسية المصممة بدقة لهيكل الجهاز والواجهات والأبعاد.

س2: ما هي الطرق المحددة التي يتفوق بها الهوائي الخزفي على هوائي FPC؟

تشمل التحسينات الأساسية اكتسابًا أسرع للأقمار الصناعية، وتقليل أخطاء تحديد الموقع، والتتبع دون انقطاع، وتحسين أداء مقاومة التداخل والاهتزاز ومقاومة درجات الحرارة بشكل كبير - بدءًا من البرودة الشديدة إلى الحرارة العالية. تعمل هذه الترقيات على حل فشل تحديد المواقع بشكل كامل في ظل الظروف الخارجية المعقدة وتقليل معدلات خدمة ما بعد البيع للمعدات بشكل كبير.

Q3: هل تدعم التخصيص وأخذ العينات وأوامر المحاكمة الصغيرة؟

يدعم! باعتبارنا مصنعًا مباشرًا، فإننا نقدم نماذج أولية وطلبات تجريبية للدفعات الصغيرة وخدمات الإنتاج الضخم على نطاق واسع، قابلة للتخصيص بالكامل وفقًا لرسومات العملاء ومتطلبات الأداء.

س 4: هل يمكن استخدام المنتج للتصدير إلى الخارج؟ هل جميع الشهادات اللازمة كاملة؟

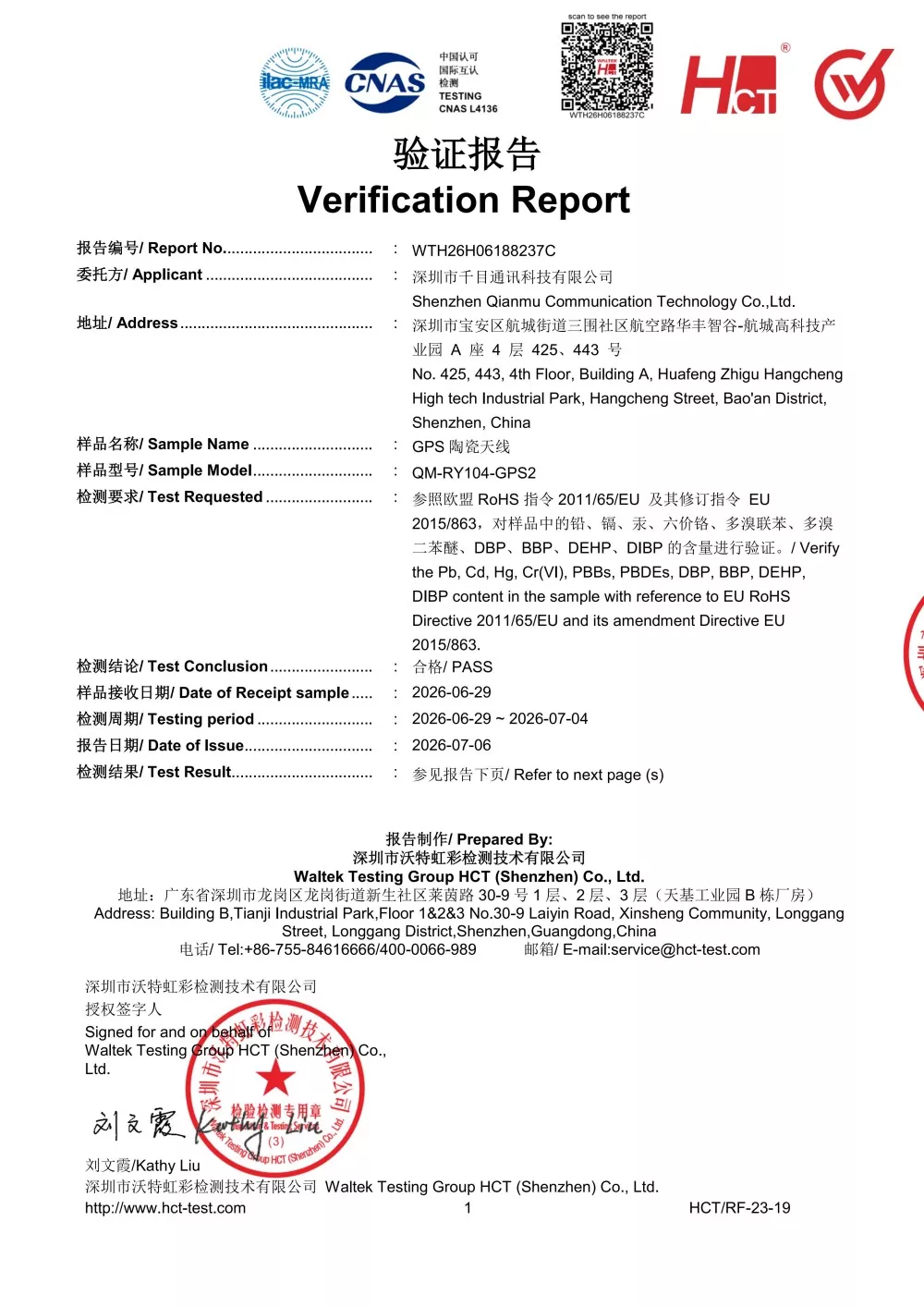

تأتي جميع المنتجات مع شهادات تصدير كاملة بما في ذلك CE وFCC وRoHS، مما يلبي المعايير العالمية ويتيح التصدير دون قلق إلى أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط وجميع المناطق الأخرى.

س 5: هل أداء المنتج مستقر في ظل ظروف درجات الحرارة العالية والمنخفضة للغاية؟

يتميز المنتج بتصميم صناعي بدرجة حرارة واسعة، بعد أن خضع لاختبارات صارمة لدرجات الحرارة المرتفعة والمنخفضة، مع الحد الأدنى من تدهور الأداء في البيئات التي تتراوح من -40 درجة مئوية إلى +75 درجة مئوية، مما يجعله مناسبًا تمامًا للأماكن الخارجية والتعدين والبرد الشديد وظروف درجات الحرارة العالية على مدار الساعة.
