لماذا يعتبر هوائي سماعة الرأس المرن ضروريًا للجيل القادم من أجهزة الصوت اللاسلكية

نظرًا لأن سماعات الأذن وسماعات الرأس اللاسلكية أصبحت أصغر حجمًا وأكثر ذكاءً وأكثر ثراءً بالميزات، يلعب تصميم الهوائي دورًا متزايد الأهمية في الحفاظ على اتصال لاسلكي موثوق به.كيانمويطورهوائي سماعة الرأس المرنلسماعات الأذن TWS، وسماعات الرأس اللاسلكية، وأجهزة التوصيل العظمي، وغيرها من منتجات صوت Bluetooth المدمجة، مما يوفر حلول RF مرنة ورقيقة للغاية وقابلة للتخصيص للتطبيقات ذات المساحة المحدودة.

يعد الهوائي الموثوق به ضروريًا لاتصال Bluetooth المستقر، خاصة عندما تحتاج سماعات الرأس اللاسلكية إلى العمل ضمن مساحات داخلية مضغوطة للغاية وغير منتظمة. أهوائي سماعة الرأس المرنيستخدم ركيزة PI أو LCP مرنة مع نمط إشعاع موصل دقيق، مما يسمح للهوائي بالتوافق مع الأسطح المنحنية مع الحفاظ على أداء RF يمكن الاعتماد عليه.

جدول المحتويات

• لماذا يعد تصميم الهوائي مهمًا جدًا في سماعات الرأس الحديثة؟
• ما هو هوائي سماعة الرأس المرن؟
• كيف يعمل هوائي سماعة الرأس المرن؟
• ما هي المزايا الرئيسية لهوائي سماعة الرأس المرن؟
• أين يمكن استخدام هوائيات سماعات الرأس المرنة؟
• ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟
• كيف يمكن مقارنتها بالهوائيات التقليدية؟
• كيف ينبغي للمصنعين اختيار الهوائي المناسب؟
• ما أهمية التصنيع واختبار الترددات اللاسلكية؟
• الأسئلة المتداولة
• خاتمة

لماذا يعد تصميم الهوائي مهمًا جدًا في سماعات الرأس الحديثة؟

تعتمد سماعات الرأس اللاسلكية على اتصالات الترددات الراديوية لتبادل بيانات الصوت والتحكم مع الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر وغيرها من الأجهزة التي تدعم تقنية Bluetooth. على الرغم من أن الهوائي لا يشغل سوى مساحة صغيرة من المساحة المادية، إلا أن تصميمه يمكن أن يكون له تأثير كبير على الأداء اللاسلكي.

تمثل البيئة الداخلية لسماعات الأذن TWS الحديثة تحديًا خاصًا. تتنافس البطاريات ومكبرات الصوت والميكروفونات ومكونات الشحن والمعالجات وهياكل الحماية والمكونات الميكانيكية على مساحة محدودة. وفي الوقت نفسه، يعمل الهوائي بالقرب من جسم الإنسان، مما قد يؤثر على انتشار التردد اللاسلكي وخصائص الإشارة.

قد تتطلب حلول الهوائيات التقليدية مساحة مخصصة لثنائي الفينيل متعدد الكلور أو منطقة تركيب كبيرة نسبيًا. يمنح الهوائي المرن المهندسين حرية أكبر في وضع عنصر الإشعاع على طول الأسطح الداخلية المنحنية، أو حجرات البطارية، أو السيقان، أو غيرها من المناطق المتاحة.

بالنسبة للمصنعين الذين يقومون بتطوير منتجات Bluetooth مدمجة، يجب النظر في اختيار الهوائي خلال مراحل التصميم الميكانيكية والترددات اللاسلكية المبكرة بدلاً من معاملته كمكون تجميع نهائي.

ما هو هوائي سماعة الرأس المرن؟

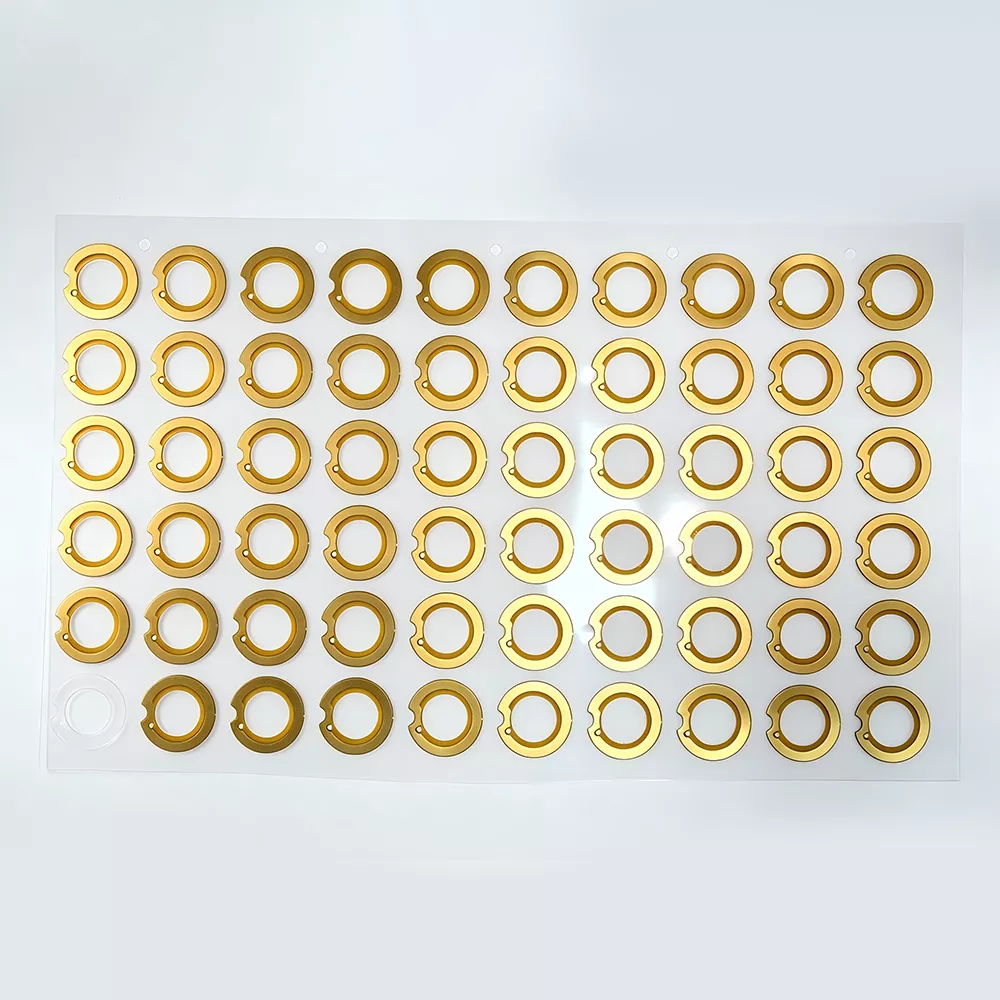

A هوائي سماعة الرأس المرنهو هوائي RF مصغر مصمم لأجهزة الصوت اللاسلكية المدمجة. إنها تستخدم عمومًا ركيزة PI أو LCP مرنة مع نمط إشعاع موصل يتم تشكيله من خلال عمليات التصنيع والحفر الدقيقة.

على عكس هوائيات PCB الصلبة، يمكن للهيكل المرن أن ينحني ويتوافق مع الأسطح المنحنية أو غير المنتظمة. وهذا يجعلها مناسبة بشكل خاص للمنتجات التي يكون فيها تجويف الهوائي المتوفر ضيقًا أو منحنيًا أو يصعب ملاءمته مع المكونات الصلبة التقليدية.

تم تصميم هوائيات سماعات الرأس المرنة عادةً لنطاق Bluetooth ISM بتردد 2.4 جيجا هرتز ويمكنها دعم تطبيقات Bluetooth الحديثة. اعتمادًا على المشروع، يمكن للمصنعين تخصيص أبعاد الهوائي والركيزة وطول السلك وتكوين المحطة الطرفية وطريقة التثبيت لتتناسب مع بنية المنتج.

تجعل مرونة التصميم هذه الهوائيات المستندة إلى FPC جذابة بشكل خاص لسماعات الأذن TWS، وسماعات الرأس اللاسلكية، وسماعات الرأس ذات التوصيل العظمي، وأجهزة شريط العنق، وغيرها من المنتجات اللاسلكية المدمجة.

كيف يعمل هوائي سماعة الرأس المرن؟

يعتمد مبدأ تشغيل هوائي سماعة الرأس المرن على تحويل إشارات التردد اللاسلكي الكهربائية إلى موجات كهرومغناطيسية واستقبال الطاقة الكهرومغناطيسية من البيئة المحيطة.

1. تولد شريحة البلوتوث إشارة كهربائية عالية التردد.
2. تنتقل إشارة التردد اللاسلكي عبر مسار الإرسال باتجاه الهوائي.
3. يقوم نمط الإشعاع الموصل بتحويل الإشارة الكهربائية إلى طاقة كهرومغناطيسية.
4. يشع الهوائي الإشارة إلى البيئة المحيطة.
5. أثناء الاستقبال، يلتقط الهوائي الإشارات الكهرومغناطيسية التي يرسلها جهاز Bluetooth المقترن.
6. يتم تحويل طاقة التردد اللاسلكي المستلمة إلى إشارة كهربائية ونقلها إلى وحدة اتصال Bluetooth.

نظرًا لأنه يتم ارتداء سماعات الرأس وسماعات الأذن بالقرب من جسم الإنسان، فإن مطابقة الهوائي والتأريض وتحديد الموضع لها أهمية خاصة. يمكن أن يؤثر الجسم البشري والبطارية والمكونات المعدنية ومواد الإسكان على مقاومة الهوائي وخصائص الإشعاع.

لذلك يعد ضبط التردد اللاسلكي المناسب أمرًا ضروريًا. يجب تقييم الهوائي المصمم جيدًا داخل حاوية المنتج الفعلية بدلاً من اختباره فقط كمكون معزول. يساعد ذلك المهندسين على تحديد تأثيرات التفكيك وتحسين الأداء اللاسلكي النهائي.

ما هي المزايا الرئيسية لهوائي سماعة الرأس المرن؟

هيكل رفيع للغاية

يعد الفضاء أحد أكبر التحديات في تطوير سماعات الأذن TWS. يسمح بناء هوائي FPC المرن للمصنعين بدمج مكون التردد اللاسلكي في المساحات الضيقة دون شغل حجم ميكانيكي زائد.

اعتمادًا على التكوين، يمكن أن يتوفر سُمك الهوائي المرن بحوالي 0.12-0.30 مم، مع خيارات شائعة تشمل 0.15 مم و0.20 مم و0.25 مم. وهذا يساعد مصممي المنتجات على تحسين المساحة الداخلية القيمة.

مرونة ممتازة

تسمح الركيزة المرنة للهوائي بمتابعة الأسطح الداخلية المنحنية وغير المنتظمة. وهذا مفيد بشكل خاص عندما لا يتناسب الهوائي الصلب التقليدي مع الهيكل المتاح.

بالنسبة للمنتجات المعرضة للانحناء المتكرر أو الحركة الميكانيكية، تعتبر متانة الانحناء أحد الاعتبارات المهمة الأخرى. يمكن أن يؤدي اختيار الركيزة المناسبة والتصميم اللاصق إلى تحسين الموثوقية الميكانيكية أثناء الاستخدام طويل الأمد.

أداء مستقر للترددات اللاسلكية بلوتوث

يعتمد أداء الهوائي على أكثر من عنصر الإشعاع نفسه. يمكن أن يؤثر تصميم نقطة التغذية والتأريض ومطابقة المعاوقة وموضع التثبيت والمكونات القريبة على خصائص التردد اللاسلكي.

لهذا السبب، يجب أن يكون مورد الهوائي المحترف قادرًا على تقديم دعم لتصميم التردد اللاسلكي وتوصيات الضبط بدلاً من مجرد توفير هوائي قياسي.

تجميع سهل

يمكن تزويد الهوائيات المرنة بدعامة لاصقة مقاومة للحرارة، مما يسمح بربطها مباشرة بالسطح الداخلي المقصود. وهذا يمكن أن يقلل من الحاجة إلى هياكل تثبيت ميكانيكية إضافية ويبسط عملية التجميع.

قدرة عالية على التخصيص

تتطلب أغلفة سماعات الرأس المختلفة أشكالًا هندسية مختلفة للهوائي. يمكن أن يستوعب الحل المخصص الاختلافات في:

• مخطط الهوائي وأبعاده
• تردد التشغيل
• طول الرصاص
• نوع الموصل والمحطة
• الركيزة PI أو LCP
• موقع التثبيت
• نصف قطر الانحناء
• هيكل السكن المنتج

أين يمكن استخدام هوائيات سماعات الرأس المرنة؟

على الرغم من أن هذه التقنية مرتبطة بقوة بسماعات الأذن TWS، إلا أن الهوائيات المرنة يمكنها دعم نطاق أوسع بكثير من المنتجات الصوتية اللاسلكية المدمجة.

ما هي المواصفات الفنية التي يجب على المشترين مراعاتها؟

عند شراء هوائي مرن من مصنع أو مورد صيني، يجب على المشترين تقييم المواصفات الكهربائية والميكانيكية. قد يظل الهوائي الذي يناسب المساحة المتاحة بحاجة إلى ضبط التردد اللاسلكي بعد تثبيته داخل المنتج النهائي.

وينبغي التعامل مع هذه القيم كمواصفات مرجعية. يعتمد الأداء النهائي على تصميم الهوائي، وتخطيط ثنائي الفينيل متعدد الكلور، وهيكل التأريض، ومواد الغلاف، وموضع التثبيت، وبنية التردد اللاسلكي الشاملة.

كيف يمكن مقارنتها بالهوائيات التقليدية؟

لدى الشركات المصنعة بشكل عام العديد من تقنيات الهوائي التي يجب أخذها في الاعتبار، بما في ذلك الهوائيات الزنبركية والهوائيات الصلبة PCB وهوائيات FPC المرنة. يعتمد الخيار الأنسب على بنية المنتج والمساحة المتاحة والتكلفة المستهدفة ومتطلبات التردد اللاسلكي وحجم الإنتاج المتوقع.

بالنسبة لسماعات الأذن ذات هياكل الإسكان غير المنتظمة أو المساحة الداخلية المحدودة للغاية، يمكن أن يوفر هيكل FPC المرن ميزة تكامل ميكانيكية كبيرة. فهو يمكّن مصممي الهوائي من العمل حول المكونات الموجودة بدلاً من مطالبة هيكل المنتج بأكمله لاستيعاب هوائي صلب.

كيف ينبغي للمصنعين اختيار الهوائي المناسب؟

يجب أن يبدأ اختيار هوائي سماعة الرأس بالمنتج النهائي بدلاً من كتالوج الهوائي العام. يمكن للعوامل التالية أن تساعد الشركات المصنعة على اتخاذ قرار أكثر موثوقية.

1. قياس المساحة المتاحة.توفير معلومات دقيقة عن الطول والعرض والارتفاع والمنحنيات والمكونات المحيطة بتجويف الهوائي.
2. تحديد متطلبات الترددات اللاسلكية.تأكد من نطاق تردد Bluetooth ومسافة الاتصال المتوقعة ومتطلبات المعاوقة وموقع الهوائي.
3. النظر في مواد السكن.يمكن أن يؤثر البلاستيك والمعادن والبطاريات ومكونات الحماية والهياكل الموصلة الأخرى على أداء التردد اللاسلكي.
4. تقييم المتطلبات الميكانيكية.تتطلب المنتجات المعرضة للاهتزاز أو الحركة أو الانحناء المتكرر مرونة مناسبة وأداء مرفقات.
5. طلب عينات النموذج الأولي.يوفر اختبار الهوائي داخل العلبة الفعلية نتائج أكثر أهمية من تقييم الهوائي بشكل مستقل.
6. مراجعة قدرات التصنيع.بالنسبة لمشاريع الإنتاج الضخم، قم بتقييم اتساق الجودة واختبار الترددات اللاسلكية والتخصيص والتوثيق والقدرة على التسليم.

إن توفير رسومات دقيقة للمنتج ثنائية أو ثلاثية الأبعاد أثناء مرحلة التطوير يسمح للشركة المصنعة للهوائي بتحسين التصميم بشكل أكثر كفاءة. يمكن أن يساعد التحقق من صحة النموذج الأولي في تقليل مخاطر اكتشاف مشكلات التردد اللاسلكي بعد بدء الأدوات والإنتاج الضخم.

ما أهمية التصنيع واختبار الترددات اللاسلكية؟

يعتمد أداء الهوائي بشكل كبير على اتساق التصنيع. يمكن أن تؤثر الاختلافات الصغيرة في الأبعاد أو الأنماط الموصلة أو موضع الموصل أو موضع المادة اللاصقة أو خصائص الركيزة على نتيجة التردد اللاسلكي النهائية.

لذلك، يجب على الشركة المصنعة للهوائي ذات الخبرة أن توفر أكثر من مجرد مكون مادي. يمكن أن تساهم هندسة الترددات اللاسلكية، وتطوير العينات، ومطابقة المعاوقة، والضبط، وفحص الإنتاج، والوثائق الفنية في عملية تطوير منتج أكثر قابلية للتنبؤ بها.

يمكن أن يشمل اختبار التردد اللاسلكي الاحترافي التحقق من الأداء في غرفة كاتمة للصدى، والاختبار البيئي، ودورة درجة الحرارة، واختبارات الانحناء الميكانيكية، وإجراءات مراقبة الجودة الأخرى وفقًا لمتطلبات التطبيق.

بالنسبة للمشتريات الدولية، يعد التوثيق وضمان الجودة أمرًا مهمًا أيضًا. اعتمادًا على المشروع، قد يحتاج المشترون إلى وثائق امتثال المواد وتقارير التفتيش ومعلومات التعبئة والمستندات التجارية وغيرها من أشكال الدعم المتعلقة بالتصدير.

الأسئلة المتداولة

س1: ما هو هوائي سماعة الرأس المرن؟

هوائي سماعة الرأس المرن هو هوائي RF رفيع وقابل للانحناء مصمم للمنتجات الصوتية اللاسلكية المدمجة مثل سماعات الأذن TWS وسماعات الرأس Bluetooth وسماعات التوصيل العظمي وسماعات الرأس اللاسلكية. تسمح ركيزتها المرنة بالتوافق مع الأسطح الداخلية المنحنية.

س2: هل يمكن لهوائي سماعة الرأس المرن أن يدعم تقنية Bluetooth 5.3؟

نعم. يمكن استخدام هوائي 2.4 جيجا هرتز المصمم بشكل صحيح مع تطبيقات Bluetooth 5.3 عندما يتم تنفيذ تخطيط التردد اللاسلكي ومطابقة المعاوقة والتأريض وظروف التثبيت بشكل صحيح.

Q3: هل يمكن تخصيص أبعاد الهوائي؟

نعم. يمكن تخصيص الهوائيات المرنة وفقًا للمساحة الداخلية للمنتج والهيكل الميكانيكي. يمكن تعديل المعلمات مثل الطول والعرض والشكل والسمك وطول الرصاص وتكوين الموصل وطريقة التثبيت وفقًا لمتطلبات المشروع.

س 4: ما هي المواد الأساسية المتوفرة بشكل شائع؟

يتم استخدام PI وLCP بشكل شائع في المواد الأساسية للهوائي المرن. تعتمد المادة المناسبة على خصائص التردد اللاسلكي المطلوبة، والمرونة الميكانيكية، وظروف درجة الحرارة، ومتطلبات الموثوقية، وتكلفة الإنتاج المستهدفة.

س5: هل يمكن للهوائي المرن استخدام دعامة لاصقة؟

نعم. يمكن أن يعمل الجزء الخلفي اللاصق على تبسيط عملية التثبيت من خلال السماح بتثبيت الهوائي مباشرة على السطح الداخلي المقصود. يجب اختيار نوع المادة اللاصقة وفقًا لدرجة حرارة التشغيل، ومواد الغلاف، وعملية التجميع، وظروف الخدمة المتوقعة.

س 6: ما هي المعلومات التي يجب على المشترين تقديمها عند طلب هوائي مخصص؟

يجب على المشترين تقديم رسومات المنتج، ومساحة الهوائي المتاحة، ومعلومات تخطيط ثنائي الفينيل متعدد الكلور، ونطاق التردد المستهدف، ومتطلبات الموصل، ومواد الإسكان، وموضع التثبيت، والمتطلبات الميكانيكية، وبيئة التطبيق المتوقعة. تساعد هذه المعلومات الشركة المصنعة على تطوير حل هوائي أكثر ملاءمة.

س7: لماذا يجب اختبار أداء الهوائي داخل المنتج النهائي؟

الهوائي لا يعمل بشكل مستقل. يمكن للبطاريات، وثنائي الفينيل متعدد الكلور، والمكونات المعدنية، والغطاء البلاستيكي، وهياكل التأريض، وجسم الإنسان أن تؤثر جميعها على أداء التردد اللاسلكي. وبالتالي فإن اختبار الهوائي داخل العلبة النهائية يوفر تقييمًا أكثر واقعية لاستقرار الاتصال والأداء اللاسلكي العام.

خاتمة

يؤدي الطلب المتزايد على المنتجات الصوتية اللاسلكية الأصغر والأكثر ذكاءً إلى خلق تحديات متزايدة التعقيد في مجال تكامل الهوائي. أهوائي سماعة الرأس المرنيقدم حلاً فعالاً من خلال الجمع بين الأبعاد المدمجة والمرونة الميكانيكية والهندسة القابلة للتخصيص وأداء Bluetooth RF الموثوق. بالنسبة لسماعات الأذن TWS، وسماعات الرأس ذات التوصيل العظمي، وأجهزة شريط العنق، وغيرها من المنتجات اللاسلكية المدمجة، يمكن أن توفر تقنية الهوائي المرن حرية تصميم أكبر مع مساعدة الشركات المصنعة على التغلب على الهياكل الداخلية المزدحمة.

بالنسبة للشركات التي توفر حل هوائي مخصص، فإن الشراكة مع شركة تصنيع ذات خبرة يمكن أن تبسط تطوير النموذج الأولي، وضبط التردد اللاسلكي، والاختبار، والإنتاج الضخم. إذا كنت تقوم بتطوير سماعة رأس لاسلكية جديدة، أو سماعة أذن TWS، أو منتج صوتي يعمل بتقنية Bluetooth وتحتاج إلى هوائي مطابق لمتطلباتك الميكانيكية ومتطلبات الترددات اللاسلكية المحددة،اتصل بنالمناقشة الرسومات والمواصفات الفنية ومتطلبات التخصيص والعينات وخطط الإنتاج مع فريق هندسة هوائي Qianmu.
