هوائي NB-IoT

هناك ثلاثة أنواع رئيسية من هوائيات إنترنت الأشياء المتوفرة في السوق: هوائيات التصحيح المدمجة، والهوائيات المثبتة على السيارة، والهوائيات الخارجية المقاومة للماء المثبتة على اللولب.

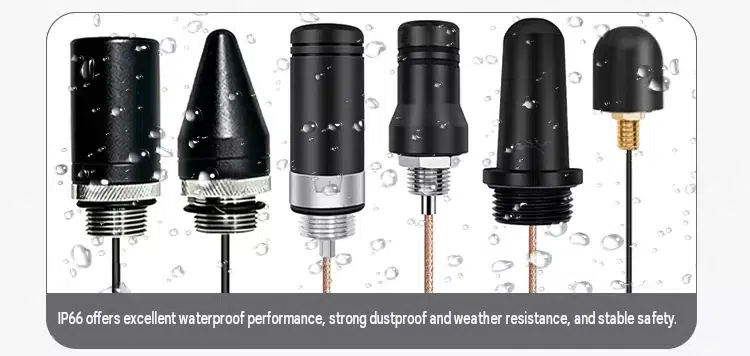

ينتمي هوائي NB-IoT الموضح في هذه المقالة إلى فئة الهوائيات الخارجية المقاومة للماء والمثبتة ببراغي. إنه مصمم خصيصًا لخزائن التحكم الكهربائية الصناعية، وصناديق المعدات المتكاملة الخارجية، ومحطات إنترنت الأشياء البلدية.

يدعم هوائي NB الخارجي لخزانة Qianmu Communication كامل النطاق NB-IoT من 700 ميجا هرتز إلى 960 ميجا هرتز، وهو متوافق مع شبكات النطاق الضيق للمشغلين الرئيسيين الثلاثة: China Mobile، وChina Unicom، وChina Telecom. وهي متوفرة بحجمين شائعين من البراغي، M12 وM16، مما يتوافق مع معايير فتحة التثبيت لمعظم الخزانات الصناعية المحلية والمستوردة.

ما هو الهوائي الخارجي لخزائن NB-IoT

الهوائي الخارجي لخزانة NB-IoT عبارة عن هوائي RF مقاوم للماء مثبت على لولب مصمم لمعدات إنترنت الأشياء الصناعية. يتم تثبيته خارجيًا على خزائن المعدات لتوفير نقل إشارة لاسلكية مستقر لمحطات NB-IoT في البيئات الخارجية والصناعية.

مبدأ العمل

يعتقد العديد من العملاء خطأً أن الهوائي ليس سوى مذبذب معدني وأن الغلاف المقاوم للماء ليس له أي تأثير على أداء الإشارة. في الواقع، يؤثر التصميم الهيكلي للهوائي الخارجي لخزانة NB-IoT بشكل مباشر على استقرار الاتصالات الخارجية لمسافات طويلة. يمكن اختبار أداء العمل والتحقق منه من خلال محللات شبكة المتجهات والغرف المقاومة للصدى المحمية.

1. هيكل الرنين للمذبذب منخفض التردد

تعمل تقنية NB-IoT في نطاق الاتصالات منخفض التردد 700-960 ميجا هرتز، والذي يتميز بأطوال موجية أطول ومتطلبات أعلى لطول المذبذب والمطابقة الأرضية. يستخدم الهوائي عناصر مشعة نحاسية مجزأة بالداخل، مما يطابق بدقة الرنين منخفض التردد ضيق النطاق ويتجنب إزاحة الرنين وزيادة الموجة الدائمة الموجودة في الهوائيات القصيرة العادية.

2. هيكل الإشعاع المعزول بالخزانة

يتم تثبيت الهوائي خارج الخزانة. يتم استخدام المسمار المعدني للتثبيت والتوصيل الأرضي، بينما يحافظ المذبذب على مسافة عزل آمنة من الصفائح المعدنية للخزانة. يؤدي ذلك إلى تجنب حماية إشارة التردد اللاسلكي وامتصاصها الناتج عن الغلاف المعدني.

بالنسبة لنفس المواصفات، قد يتعرض الهوائي المدمج المثبت داخل خزانة معدنية لتوهين قدره 6-9 ديسيبل، في حين أن هوائي NB-IoT الخارجي لديه توهين إجمالي يبلغ 1-2 ديسيبل فقط.

3. هيكل مقاوم للماء متعدد الطبقات مختوم

يستخدم الهوائي حشية سيليكون خلفية مقاومة للماء، وحلقة مطاطية مقاومة للماء، وهيكل سلك الرصاص المصبوب بالحقن لتوفير ثلاث طبقات من الحماية. لا يمكن أن تدخل مياه الأمطار والمكثفات إلى الخزانة عبر الكابل. يحافظ الكابل المحوري 50Ω على نقل إشارة التردد اللاسلكي بشكل ثابت ويمنع انحراف المعاوقة الناتج عن تغيرات درجة الحرارة الخارجية.

4. هيكل قمع الضوضاء

تضيف قاعدة الهوائي حلقة اقتران أرضية لتصفية الضوضاء الكهرومغناطيسية الناتجة عن مصادر الطاقة، وأجهزة PLC، والمرحلات داخل الخزانة، وتقليل مستويات الضوضاء، وتحسين معدل نجاح الوصول إلى المحطة الأساسية لإنترنت الأشياء.

المعدات المتوافقة

تم تصميم هوائي NB-IoT لمحطات إنترنت الأشياء التي تتطلب حماية الخزانة المعدنية والتشغيل الخارجي على المدى الطويل. وهي مناسبة للأجهزة المدنية والتجارية والصناعية:

1. خزائن عدادات المياه الذكية عن بعد

معدات المياه والغاز البلدية، وصناديق تجميع الغاز، وخزائن مراقبة ضغط الأنابيب والتحكم فيها، ومعدات مراقبة جودة المياه عبر الإنترنت.

2. معدات الطاقة الذكية والتحكم الصناعي

خزانات تجميع الطاقة الخارجية، ومحطات مراقبة توزيع الجهد المنخفض، وخزائن التحكم المتكاملة لتخزين الطاقة الكهروضوئية، ومكثفات عدادات الكهرباء.

3. معدات أمن المدينة الذكية

صناديق مراقبة غبار الطريق، ومحطات مراقبة البيئة والطقس، وخزائن التحكم في حواجز مواقف السيارات، وأجهزة التحكم الذكية في مصابيح الشوارع الخارجية.

4. محطات الأتمتة الصناعية

صناديق التحكم في الحصول على بيانات ورشة عمل المصنع، ومحطات تحديد المواقع اللوجستية للمستودعات، وخزائن الإنذار اللاسلكي لأعطال المعدات.

5. معدات إنترنت الأشياء الزراعية

خزانات مراقبة التربة الميدانية، وخزانات مراقبة جودة مياه تربية الأحياء المائية، ومعدات المراقبة المتكاملة لبيئة الدفيئة.

جدول المعلمات التقنية التفصيلية

قسم الأسئلة الشائعة

س1: هل يمكن تغيير طول الكابل والموصل الخاص بهوائي NB-IoT الخارجي؟

ج: نعم. تدعم الطرازات القياسية أطوال الكابلات المحورية من 1.5 مترًا إلى 10 أمتار. يمكن استبدال الموصلات مثل SMA وIPEX وN وفقًا للمتطلبات. تدعم الطلبات المجمعة أيضًا ألوان الغلاف المخصصة وطباعة الشعار بالشاشة الحريرية.

Q2: هل يتوافق هوائي NB الخارجي هذا مع بطاقات China Mobile وChina Unicom وChina Telecom NB في نفس الوقت؟

ج: نعم. يغطي الهوائي نطاق تردد NB-IoT الكامل 700-960 ميجاهرتز وهو متوافق مع شبكات NB الخاصة بالمشغلين الرئيسيين الثلاثة. ليست هناك حاجة لشراء إصدارات منفصلة لنطاقات تردد مختلفة.

س3: هل سيؤثر ثني الأسلاك على إشارة الهوائي عندما تكون المساحة الداخلية للخزانة محدودة؟

ج: يمكن ثني الكابل بلطف باستخدام نصف قطر انحناء كبير، ولكن يجب تجنب الانحناء بمقدار 90 درجة والطي المتكرر. أثناء التثبيت، حافظ على الكابل مستقيمًا قدر الإمكان وبعيدًا عن مصادر التداخل مثل مصادر الطاقة ومحولات التردد لمنع التوهين الكبير للإشارة.

س 4: هل الصامولة المعدنية للهوائي عرضة للصدأ أثناء الاستخدام طويل الأمد في بيئات رش الملح الساحلية؟

ج: لا، صامولة قفل الهوائي مصنوعة من سبائك الألومنيوم المقاومة للصدأ وقد اجتازت اختبار رش الملح لمدة 48 ساعة. إنها ليست عرضة للصدأ أو التشويش أثناء الاستخدام الخارجي طويل الأمد في المناطق الساحلية. بالنسبة للبيئات شديدة التآكل، يمكن استشارة المهندسين للحصول على حلول مخصصة مضادة للتآكل.
