هوائي اللوحة

ما هو هوائي اللوحة المسطحة الاتجاهي

هوائي اللوحة المسطحة الاتجاهي المثبت على الحائط 14DBI الخاص بنا هو هوائي إشعاعي اتجاهي ضيق الشعاع عالي الكسب، مصمم خصيصًا لشبكات WiFi الداخلية لمسافات طويلة، واستقبال إشارة المحطة الأساسية الخارجية، وهندسة تضخيم الإشارة اللاسلكية. يتم توزيع إشارات الهوائي التقليدية متعددة الاتجاهات بزاوية 360 درجة وتكون مسافة الإرسال محدودة؛ تعتمد الهوائيات الاتجاهية على عاكساتها الخلفية لجمع إشارات الترددات الراديوية وتركيز طاقة الترددات الراديوية في اتجاه واحد، مما يعزز بشكل كبير قدرات الإرسال لمسافات طويلة. يتميز الهوائي ثنائي الأغراض الداخلي والخارجي الذي يتم إنتاجه بكميات كبيرة بغطاء بلاستيكي مغلق ومتكامل، وهو مقاوم للماء والغبار، ويدعم التثبيت على الحائط، ومتوافق مع GSM، 4G، 5G، WiFi ثنائي النطاق، 433 إنترنت الأشياء متعدد النطاقات منخفض التردد، ويأتي قياسيًا مع وحدة تغذية منخفضة الفقد RG58، ويحتوي على موصلين RF شائعين، دبوس SMA الداخلي وذكر N، إنه حل هوائي اللوحة المسطحة بأعلى تغطية في هندسة الاتصالات ومشاريع iot.

كيف يعمل الهوائي

يفترض العديد من العملاء خطأً أن تصميم اللوحة المسطحة مخصص للمظهر فقط. ومع ذلك، فإن هوائي اللوحة المسطحة الاتجاهي يحقق إرسال واستقبال إشارة مركَّزة من خلال هيكله الداخلي متعدد الطبقات. يمكن التحقق من مبدأ العمل من خلال معدات الاختبار الاحترافية، بما في ذلك محللات شبكة المتجهات، وغرف الترددات اللاسلكية المقاومة للصدى، وتحليل المحاكاة الكهرومغناطيسية.

1. مبدأ تركيز شعاع المذبذب والعاكس المعدني

مذبذب الصفيف الداخلي مسؤول عن إرسال واستقبال إشارات التردد اللاسلكي. يعكس العاكس المعدني الموجود خلف المذبذب الإشارات المشعة للخلف والجانبين باتجاه الاتجاه الأمامي، مما يؤدي إلى تضييق عرض الشعاع وتحسين تركيز الإشارة. يتيح هذا الهيكل للهوائي تحقيق أداء عالي الكسب يصل إلى 14 ديسيبل.

المقارنة المقاسة: يوفر الهوائي متعدد الاتجاهات القياسي 3dBi عادةً مسافة إرسال تبلغ حوالي 300 متر في بيئة مفتوحة، بينما يمكن للهوائي الاتجاهي 14dBi تحقيق مسافة إرسال مستقرة تزيد عن 1200 متر في نفس الظروف.

2. هيكل مطابقة الرنين متعدد الموجات

يعتمد المذبذب الداخلي تصميمًا متعدد الفتحات لتحقيق توافق ترددي واسع. وهو يدعم نطاقات تردد لاسلكية متعددة، بما في ذلك الشبكات الخلوية 700-960 ميجا هرتز، وواي فاي 2.4 جيجا هرتز/5.8 جيجا هرتز، وتطبيقات إنترنت الأشياء بتردد 433 ميجا هرتز. يمكن لهوائي واحد أن يدعم أجهزة لاسلكية مختلفة دون استبدال متكرر، مما يساعد على تقليل تكاليف المخزون وتبسيط الإدارة الهندسية.

3. نقل إشارة منخفض الخسارة مع كابل التغذية RG58

يستخدم الهوائي كابل تغذية متحد المحور RG58 مع هيكل حماية مزدوج الطبقة لتقليل فقدان الإشارة أثناء الإرسال. حتى مع مسافات تركيب الكابلات الممتدة، تظل نسبة الموجة الدائمة مستقرة، مما يمنع التوهين الكبير للإشارة الناتج عن الأسلاك لمسافات طويلة.

4. تصميم حماية خارجي مضاد للتدخل

العلبة مصنوعة من مادة ABS المقاومة للهب وتتميز بهيكل مغلق لحماية المكونات الداخلية من المطر الخارجي والغبار والتداخل الكهرومغناطيسي الصناعي. يمنع هذا التصميم أكسدة المذبذب وانحراف أداء الإشارة أثناء التشغيل الخارجي طويل المدى.

التعليمات

س1: هل يمكن استبدال طول التغذية وموصل التردد اللاسلكي لهوائي اللوحة المسطحة الاتجاهي؟

ج: يتم دعم التخصيص. يمكن تخصيص مغذيات الهوائي القياسية بأي طول يتراوح من 1 متر إلى 15 مترًا. موصلات SMA ذكر وأنثى، رأس N، BNC يمكن استبدالها حسب الحاجة. بالنسبة للطلبات الكبيرة، يمكن طباعة الشعار الموجود على الغلاف بالشاشة الحريرية للتخصيص.

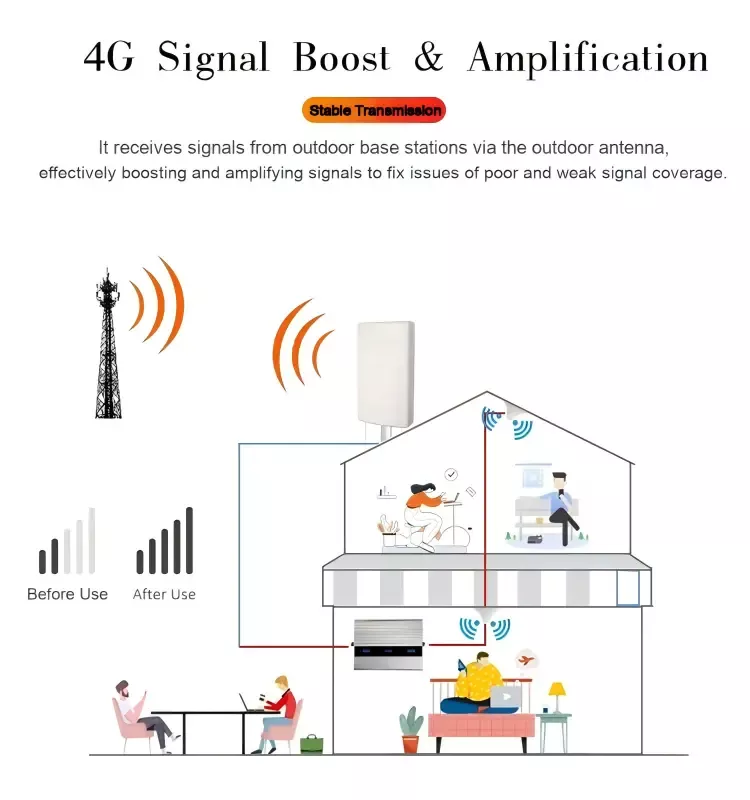

Q2: هل يمكن استخدام هوائي اللوحة المسطحة هذا كمضخم إشارة 4G وجسر WiFi؟

ج: بالضبط. يغطي الهوائي الخاص بنا نطاقات متعددة GSM/4G/5G/2.4G/5.8G، وهو متوافق مع مكررات الإشارة والجسور اللاسلكية وأجهزة نقل بيانات 433 iot. مجموعة واحدة من الهوائي متوافقة مع أجهزة هندسية متعددة.

س3: هل تؤثر الجدران المعدنية والهياكل الفولاذية على إشارات الهوائي؟

ج: يمكن للصفائح المعدنية أن تعكس وتحمي إشارات الترددات الراديوية. عند التثبيت، يجب أن يتجنب سطح الإشعاع الأمامي للهوائي المساحات الكبيرة من الدرع المعدني. وإذا كان من المستحيل تجنب ذلك، فيمكن إضافة هوائي إضافي لاستقبال الإشارات في نقاط مختلفة، ويمكن للمهندسين تقديم خطة لتعديل النقاط.

س 4: كيف يمكن حل مشكلة تعرض وصلة التغذية لدخول الماء وقصر الدائرة الكهربائية عند استخدامها في الخارج لفترة طويلة خلال موسم الأمطار؟

ج: بعد التثبيت، قم بلف شريط كهربائي مقاوم للماء حول موضع الوصلة المعدنية. يمكن أيضًا تخصيص الهوائي المثبت على عمود خارجي بمفصل مقاوم للماء مطور لمنع مياه الأمطار من تآكل المفصل تمامًا.
