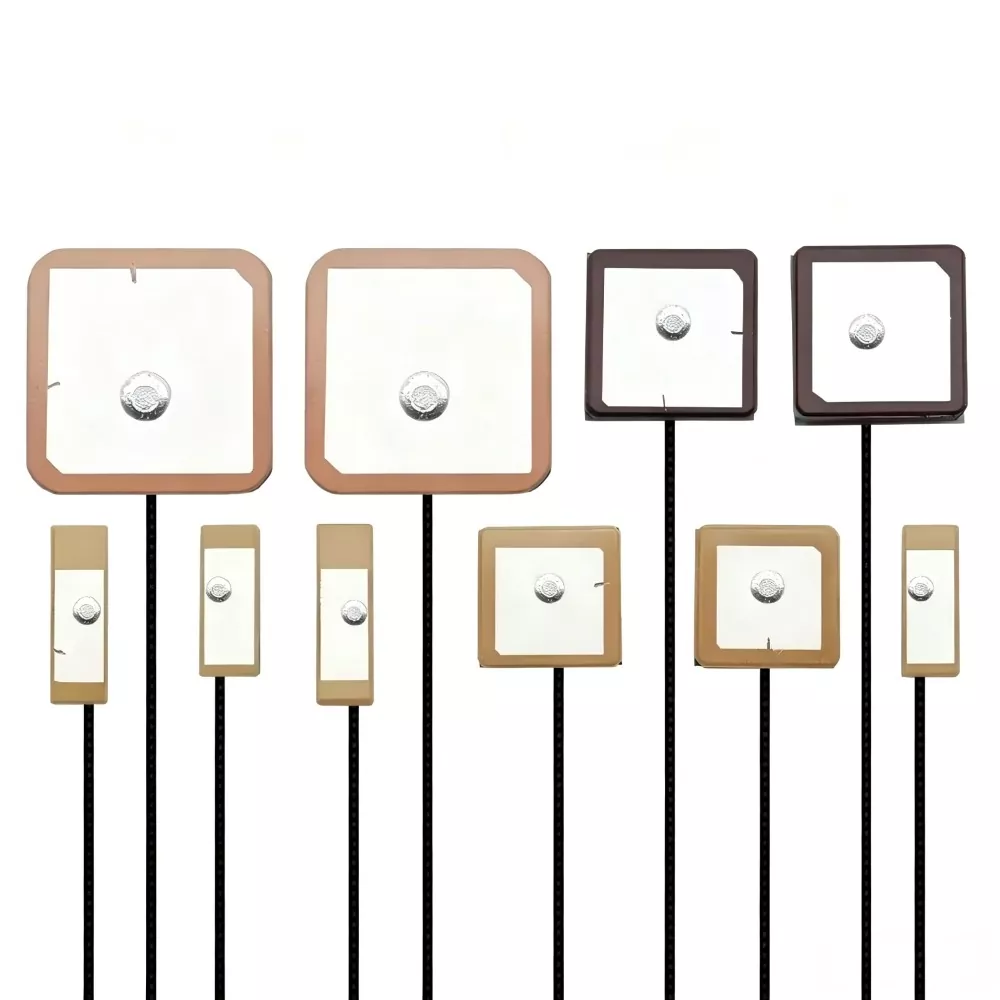

هوائي بيدو لتحديد المواقع

هوائي GPS BeiDou هو مكون RF للملاحة عبر الأقمار الصناعية مصمم لاستقبال إشارات التردد L1/B1، بما في ذلك GPS L1 (1575.42 ميجا هرتز) وBeiDou B1 (1561 ميجا هرتز).

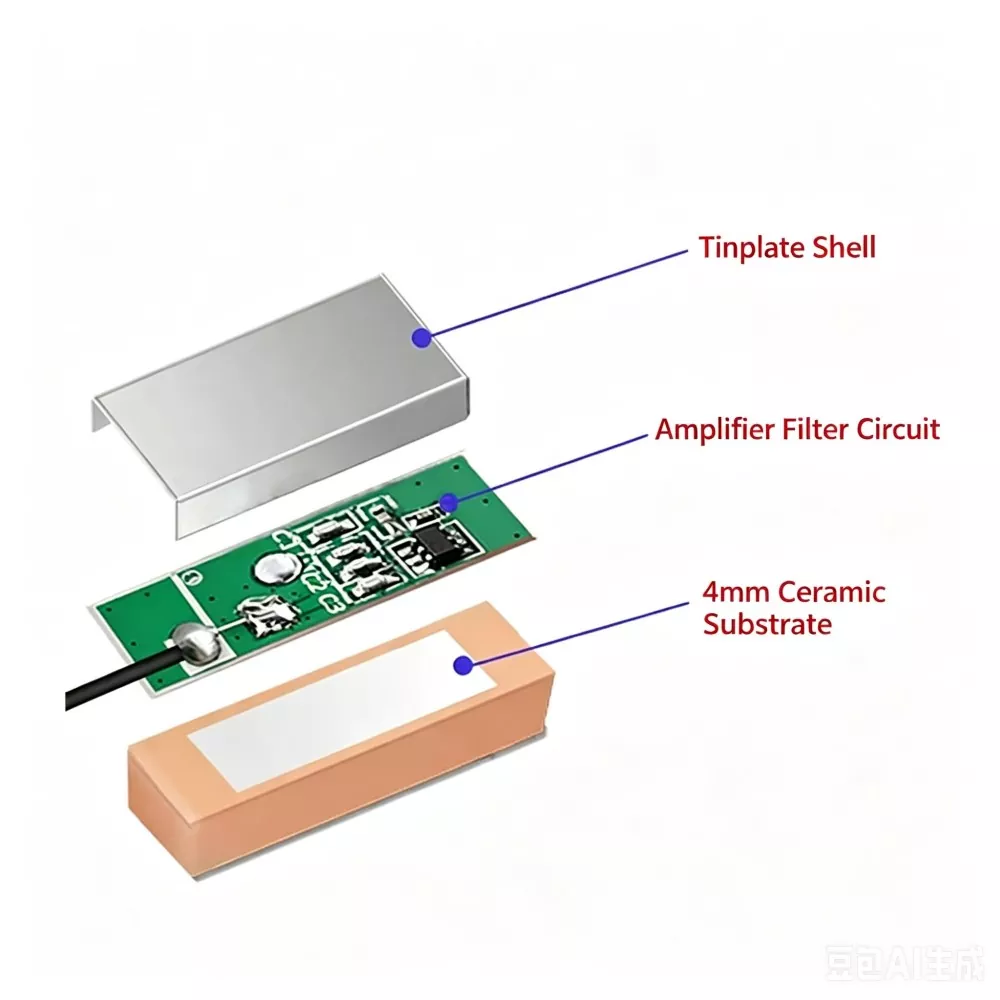

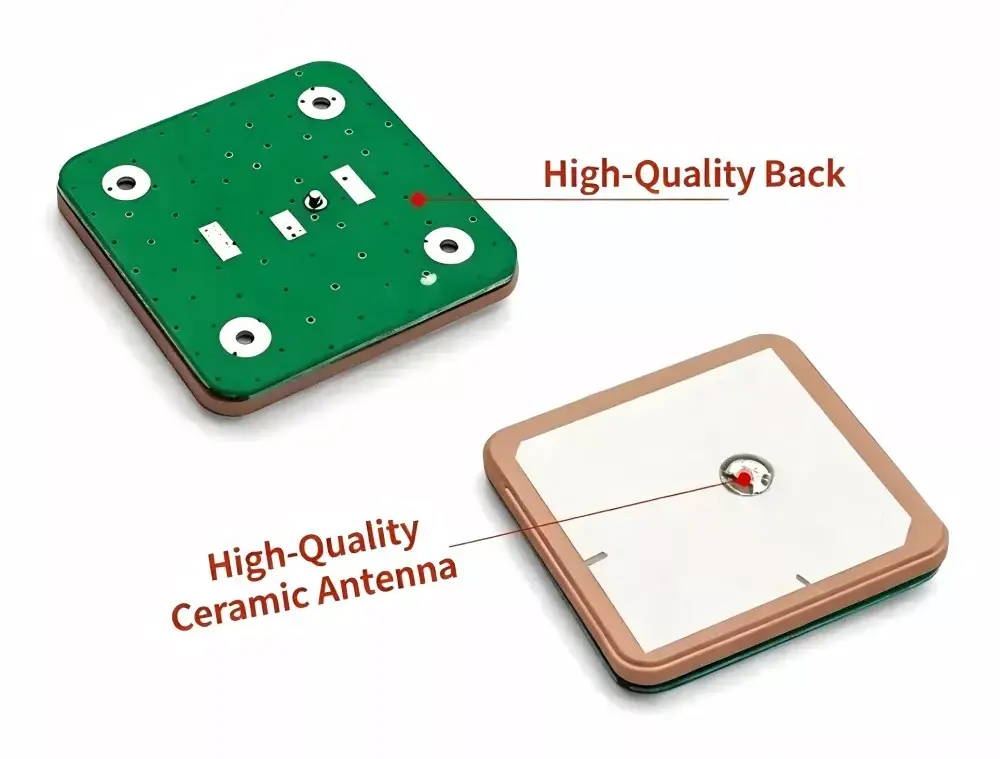

يستخدم الهوائي عادةً بنية رقعة عازلة من السيراميك مع مادة ذات سماحية عالية. يتم استقبال الإشارة من خلال الرنين الكهرومغناطيسي بين الرقعة المعدنية والركيزة الخزفية، مما يحول إشارات التردد اللاسلكي الساتلية الضعيفة إلى إشارات كهربائية منخفضة الضوضاء لمعالجة مستقبلات GNSS.

يُستخدم الاستقطاب الدائري الأيمن (RHCP) لمطابقة خصائص الإرسال عبر الأقمار الصناعية، مما يقلل من فقدان عدم تطابق الاستقطاب في بيئات الاستقبال الديناميكية.

الأجهزة المتوافقة

كمصدر للمصنع، نحن ننتج هوائي GPS BeiDou. يتميز بتوافق استثنائي ويستخدم على نطاق واسع في الأجهزة التالية:

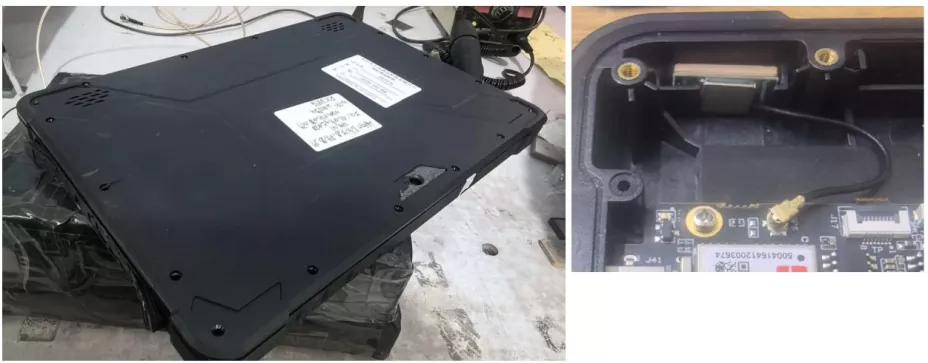

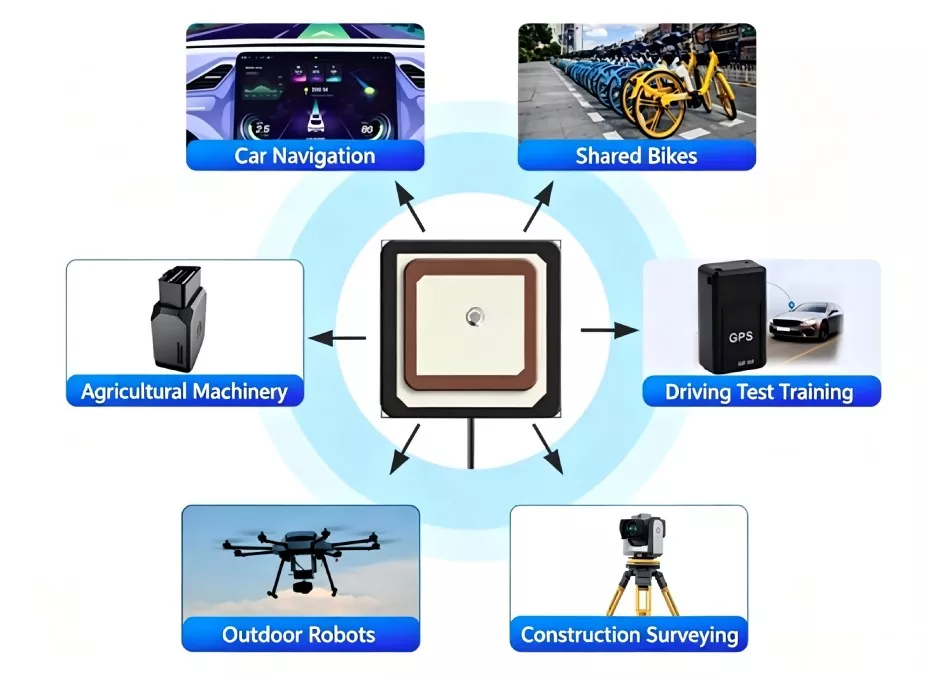

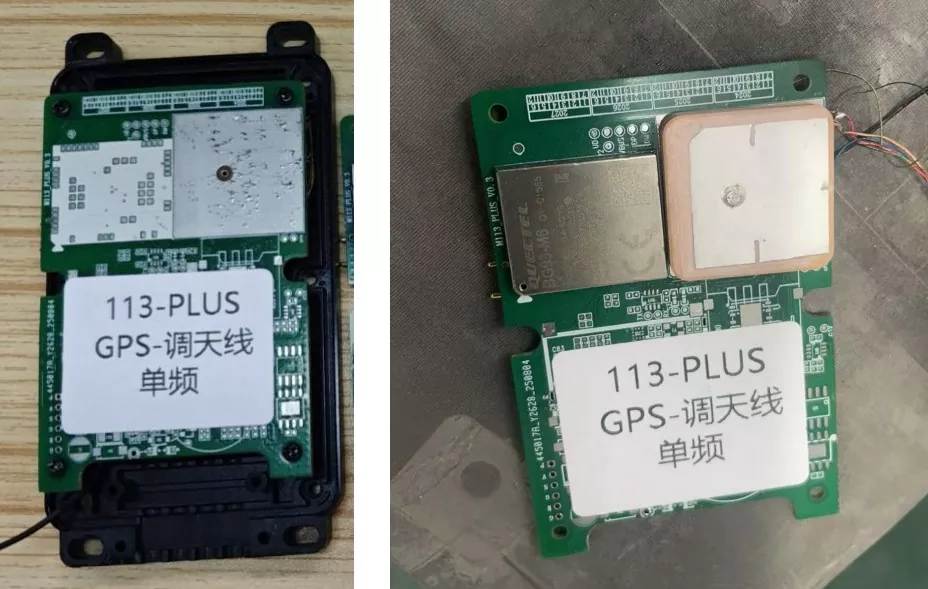

• داخل السيارة والسفر: أنظمة الملاحة داخل السيارة، والأقفال الذكية للدراجات المشتركة والدراجات البخارية الكهربائية، وكاميرات القيادة، وأجهزة تعقب OBD.

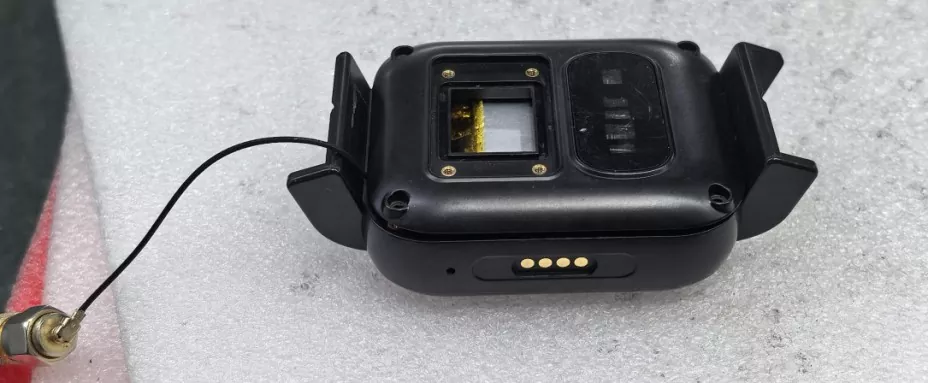

• إنترنت الأشياء والأجهزة القابلة للارتداء: الساعات الذكية، وشارات مواقع الأطفال/المسنين، وأجهزة تتبع الحيوانات الأليفة المصغرة، وعلامات تتبع الأصول.

• الصناعة والمساحة: محطات المسح ورسم الخرائط عالية الدقة، وأجهزة التحكم في الطيران بدون طيار الزراعية، وأجهزة استشعار إنترنت الأشياء الصناعية، وأجهزة المساعد الرقمي الشخصي المحمولة.

نقاط البيع الأساسية والبيانات المقاسة الحقيقية

يمتلك هوائي GPS الخارجي لإنتاج المصنع المزايا الأساسية التالية:

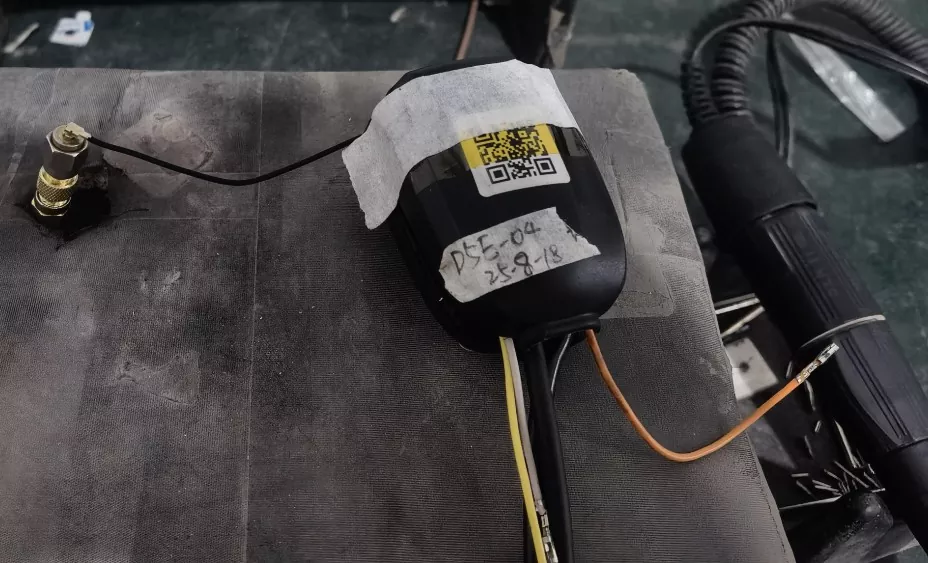

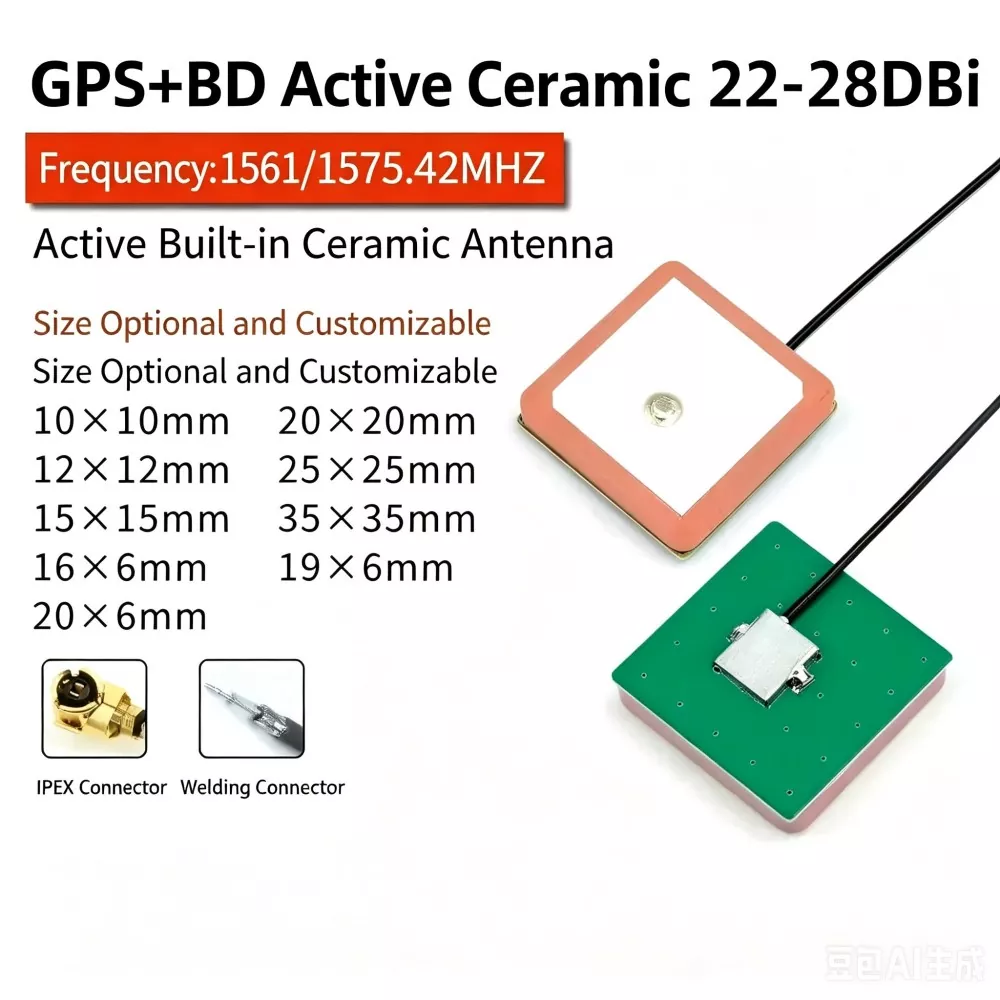

1. التوازن النهائي بين الحجم والأداء: باستخدام تقنية السيراميك المشترك التسخين (LTCC) متعدد الطبقات منخفض الحرارة، يحافظ هذا المكون على تردد رنين ثابت حتى في حزمة رقيقة جدًا بقياس 16 × 6 × 4.5 مم فقط، مما يجعله مثاليًا لأجهزة إنترنت الأشياء المصغرة ذات المساحة المحدودة.

2. قدرة ممتازة على اكتشاف الإشارة الضعيفة: مجهزة بـ LNA عالي الأداء (مكبر صوت منخفض الضوضاء)، ورقم الضوضاء المقاس (NF) هو .02.0 ديسيبل، ويمكن أن يصل الكسب إلى 25 ديسيبل ± 3 ديسيبل. في الاختبار الفعلي، تم تقليل وقت الحصول على القمر الصناعي في البداية الباردة للجهاز إلى غضون 25 ثانية، ويمكنه التقاط أكثر من 7 أقمار صناعية بشكل ثابت حتى في بيئات الوادي الحضرية.

3. ثبات درجة الحرارة العالية: يتم التحكم في معامل درجة الحرارة للعازل السيراميكي ضمن ±30 جزء في المليون/درجة مئوية. في البيئات القاسية التي تتراوح من -40 درجة مئوية إلى 85 درجة مئوية، يكون إزاحة تردد الرنين أقل من ± 5 ميجا هرتز - وهو أعلى بكثير من هوائيات PCB التقليدية.

4. مطابقة المعاوقة ومكافحة التداخل: تصميم المعاوقة القياسي 50Ω مع VSWR ≥ 1.5؛ متوفر اختياريًا بطبقة من الفريت على السطح، مما يوفر قمعًا خارج النطاق ≥ 40 ديسيبل ويحمي اللوحة الأم بشكل فعال من التداخل عالي التردد مثل محولات DC-DC.

المواصفات الفنية الأساسية والمعلمات

مقارنة متعمقة مع المنتجات المنافسة

1. متطلبات التخليص

يجب وضع الهوائي في منطقة خالية من العوائق. يجب ألا تكون هناك أجسام معدنية كبيرة ضمن زاوية ارتفاع قدرها 30 درجة فوق الهوائي. ينبغي حجز مستوى أرضي مستمر مقاس 7 سم × 7 سم أسفل الهوائي كعاكس، مع عدم السماح بالتوجيه مباشرة تحت المنطقة النشطة.

2. عزل EMI

احتفظ بالهوائي بعيدًا عن المكونات عالية الضوضاء مثل محولات DC-DC والمذبذبات البلورية ووحدات المعالجة المركزية (CPU) ومكبرات الصوت. يوصى بمسافة فاصلة لا تقل عن 2 سم.

3. التحكم في المعاوقة

حافظ على مقاومة يتم التحكم فيها بمقدار 50 أوم من نقطة تغذية الهوائي إلى وحدة GNSS. يجب أن تظل آثار التردد اللاسلكي قصيرة، مع توجيه سلس وعدم وجود انحناءات في الزاوية اليمنى.

4. التحكم في الاتجاه

يجب أن يكون سطح السيراميك متجهًا للأعلى وأن يظل موازيًا للمستوى الأرضي. يجب ألا تتجاوز زاوية الميل 15 درجة للحفاظ على خصائص استقبال RHCP المستقرة.

اعتبارات هندسة الترددات اللاسلكية

1. الاعتماد على الطائرة الأرضية

يتطلب هوائي GNSS مستوىً أرضيًا مستقرًا. يرتبط الأداء ارتباطًا مباشرًا بحجم الأرض وتماثلها.

2. حساسية البيئة المتعددة المسارات

تقدم البيئات الحضرية مسارات انعكاس الإشارة التي تقلل من دقة تحديد المواقع وتزيد من تخفيف الدقة (DOP).

3. مساهمة الجيش الوطني الليبي

يعمل كسب مكبر الصوت منخفض الضوضاء على تحسين حساسية الاكتساب ولكنه يزيد أيضًا من التعرض للتداخل خارج النطاق إذا كانت التصفية غير كافية.

4. استقرار التردد

تؤثر معاملات درجة الحرارة العازلة الخزفية على انجراف الرنين في ظل ظروف التدوير الحراري.

كيفية اختيار المنتج المناسب؟

عند اختيار هوائي GPS خارجي، ضع في اعتبارك العوامل الرئيسية التالية:

1. التردد والاستقطاب تأكد مما إذا كان الجهاز يتطلب دعم GPS L1 أو BeiDou B1 أو التردد المزدوج. لا تخلط هوائيات GNSS المستقطبة دائريًا مع هوائيات مستقطبة خطيًا مثل أنواع 2.4G، حيث سيؤدي ذلك إلى عدم التطابق وتدهور الاستقبال.

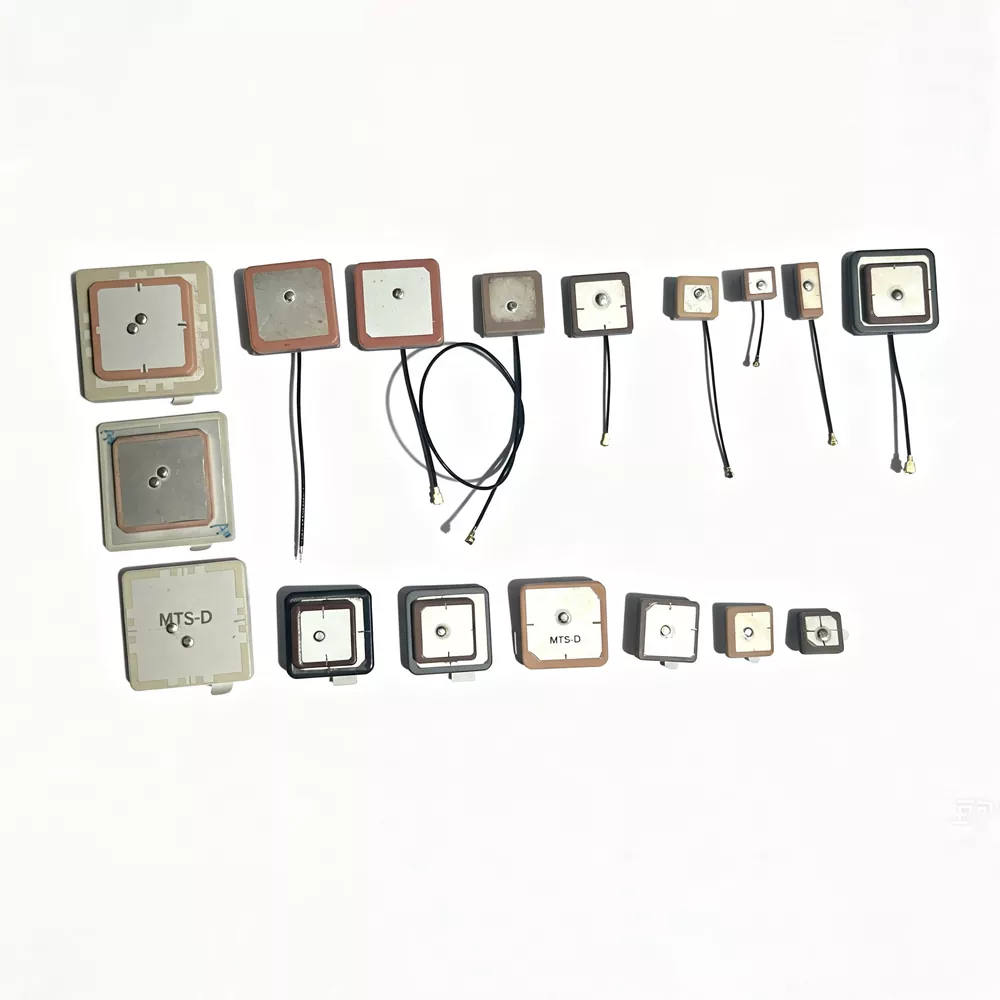

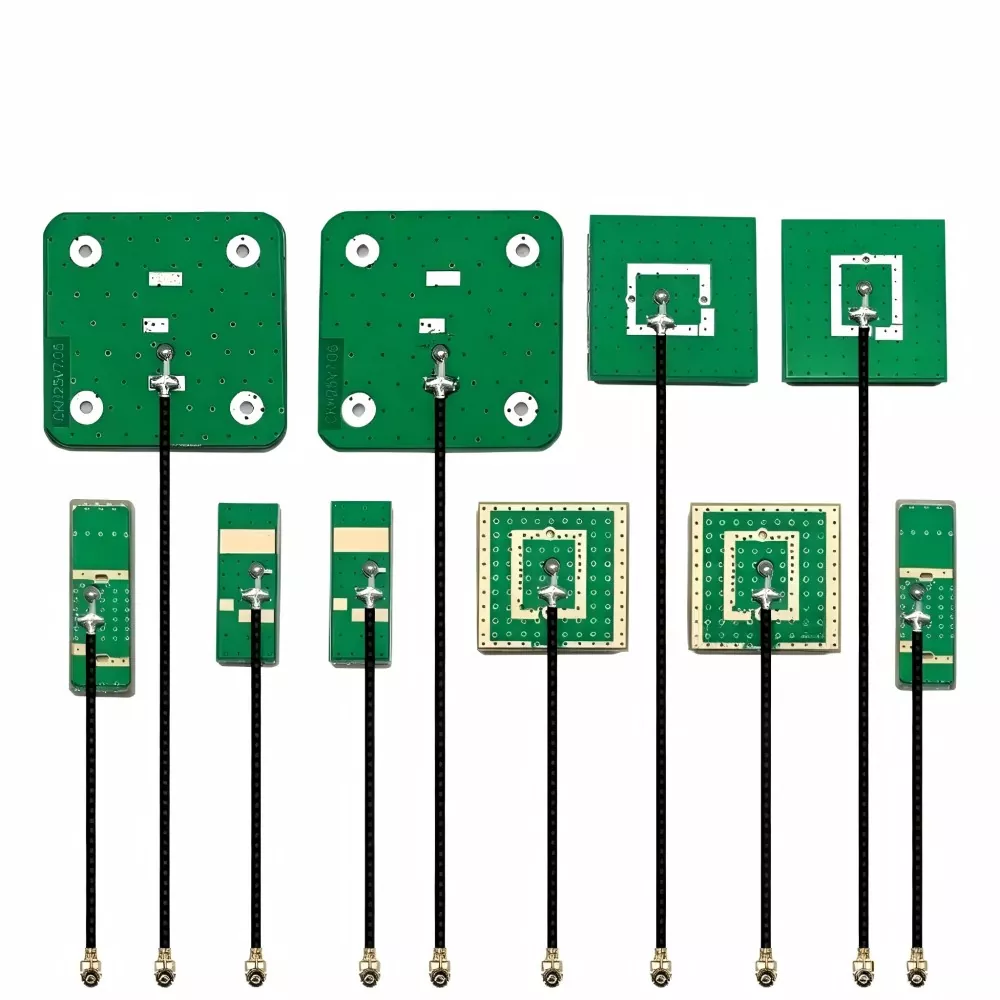

2. مساحة التثبيت بالنسبة للأجهزة المدمجة، يتم استخدام هوائي السيراميك عادةً نظرًا لصغر حجمه. بالنسبة للتطبيقات الحساسة من حيث التكلفة ذات المساحة الكافية، يمكن النظر في هوائيات ثنائي الفينيل متعدد الكلور. في بيئات التردد اللاسلكي المعقدة، توفر الهوائيات الخزفية أداءً أكثر استقرارًا.

3. التصميم النشط أو السلبي إذا كان الجهاز يحتوي على غلاف معدني أو خط تغذية تردد لاسلكي طويل (> 1 متر)، فيوصى باستخدام هوائي نشط مزود بـ LNA مدمج لتعويض فقدان الإشارة.

4. التحقق من صحة البيانات وينبغي أن يستند الاختيار إلى الأداء الميداني المُقاس (مثل الحصول على القمر الصناعي، ونسبة C/N0، ووقت البدء البارد)، وليس فقط المواصفات المخبرية.

لماذا تختارنا (Qianmu Communications)؟

• التوريد المباشر من المصنع المصدر: نحن نرفض هوامش ربح الوسطاء ونقدم أسعارًا تنافسية للغاية في المصنع مع موك مرن.

• قدرات قوية في مجال البحث والتطوير والتخصيص: لدينا فريق من مهندسي الترددات اللاسلكية المحترفين الذين يمكنهم تخصيص حجم شريحة السيراميك وشكل الطبقة الفضية وكسب LNA بسرعة بناءً على هيكل المعرف الخاص بك وتخطيط PCB.

• التحقق من الحالة الحقيقية: تم دمج منتجاتنا بنجاح في سلاسل التوريد للعديد من العلامات التجارية الرائدة في مجال مشاركة الدراجات، والملاحة داخل السيارة، والعلامات التجارية الذكية القابلة للارتداء، مما أدى إلى حل عدد لا يحصى من المشكلات مثل "البحث البطيء عن النجوم وفقدان النجوم المتكرر".

• خدمات دورة الحياة الكاملة: نحن نقدم دعمًا فنيًا شاملاً - بدءًا من عمليات محاكاة مطابقة المعاوقة قبل البيع وتوجيه تخطيط الهوائي إلى التحليل السريع للمنتجات المعيبة بعد البيع.

التعليمات

س1: هل يمكن استخدام الهوائيات الخزفية في نطاقات تردد مختلفة بشكل متبادل؟

ج: لا، تستخدم هوائيات GNSS وهوائيات 2.4G/5.8G أنواع استقطاب وآليات تشغيل مختلفة. هوائيات GNSS هي عادةً RHCP، في حين أن هوائيات 2.4G/5.8G مستقطبة خطيًا. يؤدي عدم التطابق بين الاستقطاب والتردد إلى تدهور كبير في الإشارة أو فقدان قفل القمر الصناعي.

س2: لماذا يؤثر حجم الهوائي على الأداء؟

ج: يرتبط أداء الهوائي الخزفي بمنطقة الإشعاع الفعالة وثابت العزل الكهربائي. يعمل حجم السيراميك الأكبر بشكل عام على تحسين الكسب والحساسية. ومع ذلك، في التصميمات المدمجة، يمكن تحسين الأداء جزئيًا من خلال ضبط الهوائي وتصميم المستوى الأرضي.

س3: ما هي مقاومة هوائي GPS الخارجي؟

ج: مقاومة التصميم القياسية هي 50 أوم، والتي تُستخدم بشكل شائع في أنظمة GNSS RF الأمامية. يمكن دعم قيم المعاوقة المخصصة وفقًا لمتطلبات المطابقة على مستوى النظام.

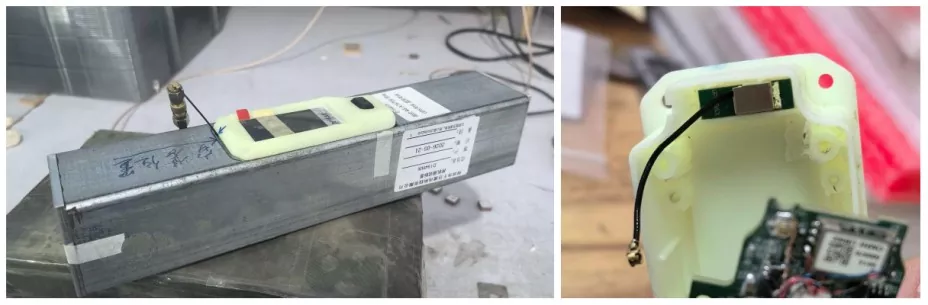

س 4: كيف يتم التحقق من أداء التثبيت؟

ج: يعتمد التقييم عادةً على مقاييس مستقبل GNSS مثل عدد اقتناء الأقمار الصناعية ونسبة الإشارة إلى الضوضاء (SNR) ووقت البدء البارد في ظل ظروف السماء المفتوحة. من أجل التشغيل المستقر، من المتوقع وجود أقفال ساتلية متعددة وقيم C/N0 متسقة في بيئة اختبار قياسية
