هوائي العملة

الهوائي على شكل عملة هو هوائي RF خارجي مدمج وأسطواني ذو شكل يشبه الزر. تم تصميمه كهوائي ثنائي النطاق 2.4 جيجا هرتز و5.8 جيجا هرتز، وهو يوفر حل نقل لاسلكي خفيف الوزن للأجهزة الإلكترونية الصغيرة التي تستخدم اتصال WiFi وBluetooth وZigBee.

يعتمد هوائي القضيب المطاطي ذو الزر الذي تم تطويره ذاتيًا من شركة Qianmu Communication تقنية القولبة والختم بالحقن من قطعة واحدة. إنه يدمج عنصر رنين نحاسي كامل وطبقة حماية معدنية عاكسة في الأسفل.

مزود بواجهة SMA مترابطة قياسية، يمكن تركيب هوائي SMA ثنائي النطاق وتأمينه مباشرة على غلاف الجهاز. بالمقارنة مع هوائيات القضبان المطاطية النحيلة وهوائيات PCB المدمجة، فإنها توفر هيكلًا مدمجًا وسريًا مع غلاف مغلق للتطبيقات الداخلية والخارجية.

كيف يعمل

يستخدم هوائي العملة مذبذبًا نحاسيًا داخليًا مزدوج الطبقة لإرسال واستقبال التردد اللاسلكي ثنائي النطاق. تشتمل القاعدة على شكل زر على طبقة معدنية عاكسة مصممة للمساعدة في إدارة إشعاع الإشارة وتقليل تأثير المكونات الإلكترونية القريبة.

1. تصميم مذبذب الطبقات:تم تصميم الطبقة العليا لنطاق 2.4 جيجا هرتز الذي تستخدمه تقنية Bluetooth وZigBee، بينما تدعم الطبقة السفلية نطاق 5.8 جيجا هرتز الذي تستخدمه أجهزة WiFi المتوافقة. النطاق الكامل VSWR المعلن هو .351.35.

2. التدريع الأساسي وإدارة التداخل:تم تصميم الطبقة العاكسة المعدنية السفلية لتقليل تأثير التداخل الكهرومغناطيسي من اللوحة الرئيسية للجهاز وبطارية الليثيوم والغطاء المعدني. يعتمد الأداء الفعلي على بيئة التثبيت ويتطلب الاختبار في الجهاز النهائي.

3. السكن مختومة ومقاومة درجات الحرارة:تم تصميم الغلاف المصبوب بالحقن من قطعة واحدة لحماية البيئة. نطاق درجة حرارة التشغيل المعلن هو -35 درجة مئوية إلى +70 درجة مئوية. وينبغي تأكيد استقرار التردد المتعلق بدرجة الحرارة في ظل ظروف الاختبار المحددة.

4. مطابقة مقاومة التردد اللاسلكي:يستخدم الهوائي مقاومة اسمية تبلغ 50 أوم لدعم تكامل التردد اللاسلكي وتقليل عدم تطابق المعاوقة. يمكن تقييم الكسب وVSWR وكفاءة الإشعاع من خلال اختبار التردد اللاسلكي المناسب.

المعدات والتطبيقات المتوافقة

1. المنزل الذكي:باعتباره هوائيًا للأجهزة المنزلية الذكية، يمكن استخدامه في البوابات الذكية الصغيرة، ومآخذ WiFi، وأجهزة إنذار الأبواب والنوافذ، وأجهزة التحكم عن بعد التي تعمل بتقنية Bluetooth. يساعد هيكلها المدمج على استيعاب الاتصال اللاسلكي في الأجهزة ذات مساحة التثبيت المحدودة.

2. إنترنت الأشياء الصناعية:يمكن استخدام هوائي الاستشعار اللاسلكي هذا في محطات درجة الحرارة والرطوبة المصغرة وعقد تتبع أصول المستودعات ووحدات نقل البيانات اللاسلكية. كما أنه ذو صلة بتطبيقات الهوائي لأجهزة إنترنت الأشياء حيث يتطابق نطاق التردد وظروف التثبيت مع متطلبات النظام.

3. الالكترونيات المحمولة:باعتباره هوائيًا مدمجًا للأجهزة المحمولة، يمكن استخدامه في معدات المسح المحمولة وأجهزة الكشف المحمولة ومكبرات صوت Bluetooth الصغيرة. يجب تقييم تخطيط الجهاز وأداء التردد اللاسلكي قبل التكامل النهائي.

4. الأجهزة الأمنية:قد يكون هذا الهوائي الخاص بأجهزة الأمان اللاسلكية مناسبًا للكاميرات اللاسلكية الصغيرة وأنظمة التحكم في الوصول. بالنسبة لأنظمة الدخول المتوافقة التي تعتمد على تقنية Bluetooth، يمكن أن يكون بمثابة هوائي للتحكم في الوصول عبر Bluetooth.

5. ملحقات الترددات اللاسلكية:تشتمل الملحقات الاختيارية على كابلات تغذية SMA-to-IPEX ومكونات اتصال RF المتوافقة الأخرى. يجب تأكيد اختيار الموصل مقابل الوحدة اللاسلكية وواجهة الجهاز.

ميزات المنتج الأساسية

توفر شركة Qianmu Communication خيارات هوائي على شكل عملة معدنية للأجهزة اللاسلكية المدمجة، مع تحديد المواصفات وتكوينات الواجهة وفقًا لمتطلبات التطبيق.

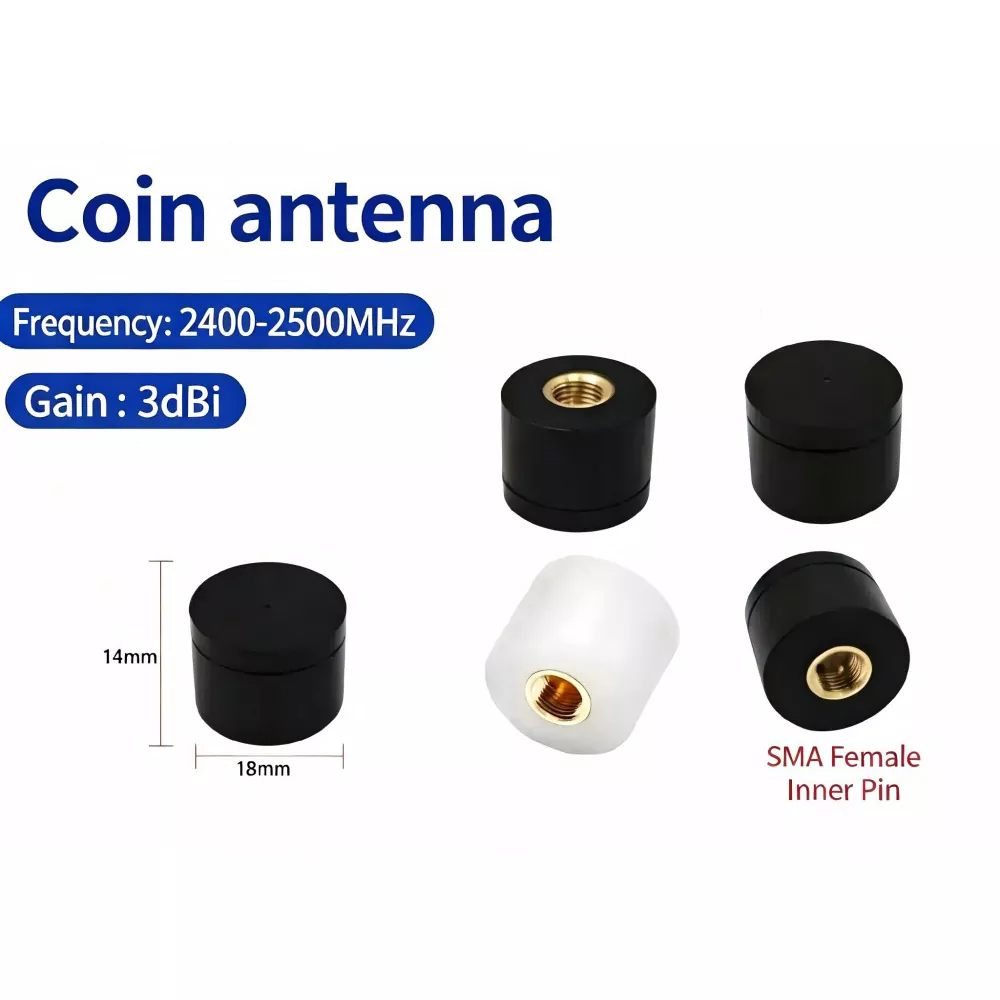

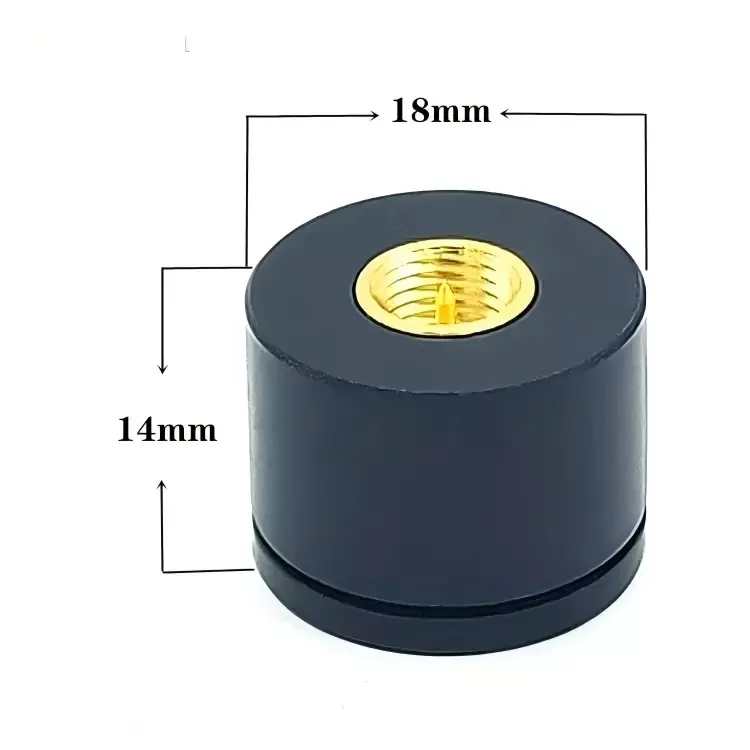

1. هيكل مدمج على شكل زر:متوفر بقطر قاعدة 15 مم و18 مم، بارتفاع 14 مم. تدعم المساحة الصغيرة التركيبات التي تكون فيها مساحة الهوائي الخارجي محدودة.

2. تشغيل ثنائي النطاق:يدعم هوائي WiFi الصغير نطاقات التردد المحددة 2.4 جيجا هرتز و5.8 جيجا هرتز. اعتمادًا على تكوين الجهاز، يمكن استخدام الهوائي في تطبيقات WiFi وBluetooth وZigBee المتوافقة. قم بتأكيد متطلبات التردد الخاصة بالبروتوكول قبل الاختيار.

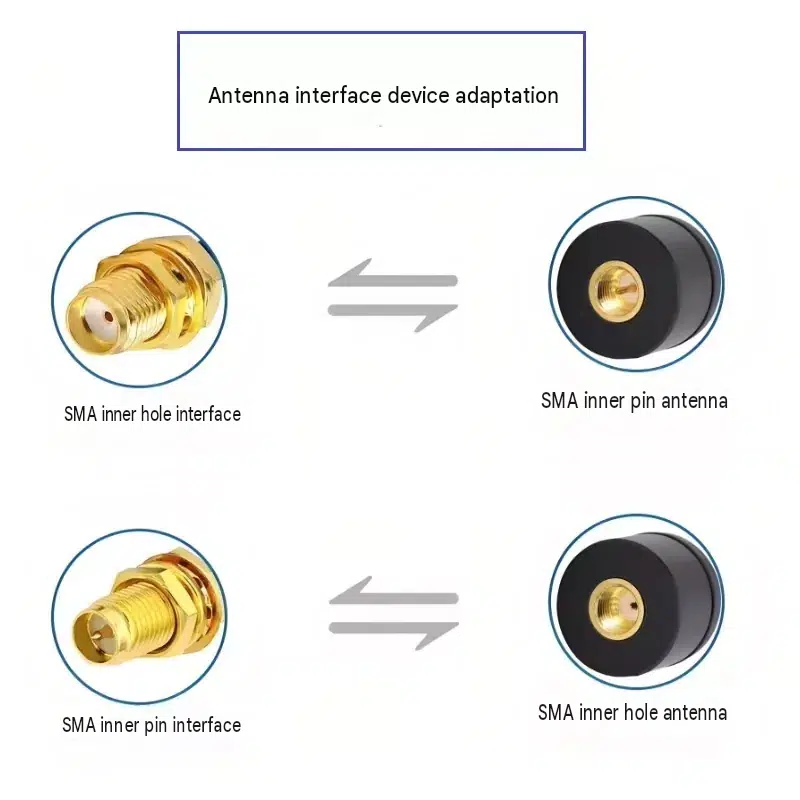

3. خيارات الواجهة:تتضمن التكوينات القياسية واجهات SMA مع ترتيبات اتصال مختلفة. قد تشتمل الملحقات المتوافقة على أطراف لحام وكابلات تغذية IPEX من الجيل الأول أو الجيل الرابع، وفقًا للتكوين المحدد.

4. حماية البيئة:تم تصميم الغلاف الحاصل على تصنيف IP54 لتوفير الحماية ضد دخول الغبار ورذاذ الماء. تتوفر خيارات السكن بالأبيض والأسود وفقًا لمتطلبات المخزون والطلب.

5. التخصيص:قد تتضمن خيارات هوائي SMA المخصص تعديلات الأبعاد وطباعة شعار الغلاف وتكوينات موصل التردد اللاسلكي. ينبغي تأكيد توافر المخزون، والمهلة الزمنية للعينة، وتسعير الحجم لكل طلب.

المواصفات الفنية

أمثلة التطبيق

1. معدات المنزل الذكي:يمكن تركيب هوائي مدمج على باب WiFi أو إنذار النافذة حيث تكون مساحة السكن محدودة. يعتمد نطاق الاتصال النهائي على موضع الهوائي والجدران والتداخل وتكوين التردد اللاسلكي الخاص بالجهاز.

2. محطات الاستشعار الصناعية:يمكن استخدام هوائي الاستشعار اللاسلكي مع معدات مراقبة درجة الحرارة والرطوبة. بالنسبة للأجهزة ذات الهياكل المعدنية، ينبغي تقييم موضع الهوائي والبنية الأرضية المحيطة لتحديد تأثيرها على أداء التردد اللاسلكي.

3. معدات التحكم في الوصول في الهواء الطلق:قد يدعم الهوائي المثبت خارجيًا أجهزة التحكم في الوصول المتوافقة مع تقنية Bluetooth. يجب فحص العلبة وختم الموصل وترتيب التثبيت وفقًا للظروف البيئية المطلوبة.

4. المعدات المحمولة:يمكن استخدام هذا الهوائي الصغير للأجهزة المحمولة للماسحات الضوئية للرموز الشريطية اللاسلكية وغيرها من الأجهزة الإلكترونية المحمولة التي تتطلب هوائيًا خارجيًا صغير الحجم. يجب التحقق من صحة استقرار الاتصال في بيئة التشغيل المقصودة.

دليل الاختيار والطلب

1. اختيار التردد:بالنسبة للأجهزة التي تستخدم تكوينات WiFi وBluetooth المتوافقة، قم بتقييم الطراز ثنائي النطاق 2.4 جيجا هرتز و5.8 جيجا هرتز. بالنسبة لتطبيقات Bluetooth فقط، يمكن النظر في تكوين النطاق الأحادي 2.4 جيجا هرتز إذا كان متاحًا.

2. بيئة التثبيت:بالنسبة للأجهزة ذات العلب المعدنية، راجع موضع تركيب الهوائي وخلوصه وترتيب التأريض. لا تلغي القاعدة العاكسة الحاجة إلى اختبار التردد اللاسلكي في العلبة النهائية.

3. اختيار الحجم:فكر في الإصدار بقطر 15 مم عندما تكون مساحة التركيب محدودة. يمكن النظر في الإصدار 18 مم عندما تدعمه المساحة المتاحة وخصائص التردد اللاسلكي المطلوبة؛ تأكيد الأداء بدلاً من افتراض أن النموذج الأكبر يوفر دائمًا مكاسب أعلى.

4. واجهة ومتطلبات التصدير:تأكد مما إذا كان الجهاز يتطلب واجهة SMA داخلية أو فتحة داخلية. يمكن مناقشة كبلات محول IPEX وتكوينات الموصل وتغليف التصدير المحايد عند إعداد الطلب.

التعليمات

1. هل يمكن استخدام هذا الهوائي مع الأجهزة ذات الغلاف المعدني؟

قد يكون مناسبًا للأجهزة ذات الغلاف المعدني، لكن الأداء يعتمد على موضع تركيب الهوائي، والخلوص، والبنية الأرضية، وتصميم الغلاف. تهدف القاعدة العاكسة إلى المساعدة في إدارة التفاعل مع الهياكل القريبة. يوصى بإجراء الاختبار على الجهاز النهائي.

2. هل يمكن تغيير واجهة SMA إلى IPEX؟

قد تتوفر كابلات التغذية المتوافقة وتكوينات الواجهة، بما في ذلك أجيال IPEX المحددة. يرجى التأكد من نوع الموصل المطلوب وطول الكابل وترتيب التثبيت قبل الطلب.

3. هل يمكن تقديم تقرير الفحص المعملي؟

قد تكون وثائق اختبار التردد اللاسلكي متاحة لتكوينات المنتج المعمول بها. تأكد من التقارير المتاحة والمعلمات المقاسة وظروف الاختبار مع Qianmu Communication قبل تقديم الطلب.

4. هل هذا الهوائي ثنائي النطاق 2.4 جيجا هرتز 5.8 جيجا هرتز مناسب لأجهزة WiFi و Bluetooth؟

تغطي نطاقات التردد المحددة عملية 2.4 جيجا هرتز و5.8 جيجا هرتز. يعتمد التوافق على البروتوكول اللاسلكي للجهاز ونطاق التردد المطلوب والموصل وتصميم التردد اللاسلكي. بالنسبة لأجهزة ZigBee التي تعمل بتردد 2.4 جيجا هرتز، قم بتأكيد التكوين المطابق والتحقق من صحة الأداء في المنتج النهائي.

5. هل يمكن تخصيص تكوين الموصل أو الكابل؟

قد تكون تكوينات هوائي SMA المخصصة متاحة لواجهات الأجهزة المختلفة ومتطلبات التثبيت. قم بتوفير نوع الموصل وطول الكابل ونطاق التردد والتطبيق المستهدف حتى يمكن تقييم التكوين المطلوب.

6. هل يمكن استخدام هذا الهوائي في أجهزة الاستشعار الذكية والمعدات المحمولة؟

قد يكون مناسبًا لهوائي WiFi لتطبيقات المستشعرات الذكية وغيرها من المنتجات اللاسلكية المدمجة عندما يلبي نطاق التردد وخصائص التردد اللاسلكي متطلبات الجهاز. بالنسبة للمعدات المحمولة، قم بتقييم مساحة التركيب المتاحة ومواد التغليف وموضع الهوائي قبل الانتهاء من التصميم.
