هوائي 2G/3G/4G LTE

هوائي 2G/3G/4G LTE عبارة عن هوائي اتصالات خلوي كامل النطاق خفيف الوزن ومرن وقابل للانحناء. على عكس الهوائي المثبت على السطح الشائع، يستخدم هذا المنتج لوحة دوائر مرنة FPC + عملية لحام مباشر محورية. الهوائي خفيف ورقيق وناعم ويمكن أن يتلاءم بحرية مع السطح المنحني ومساحة الفتحة الضيقة داخل الجهاز. وهو يدعم نقل واستقبال إشارات الشبكات المتعددة 2G GSM و 3G WCDMA و 4G LTE. إنه النوع المفضل لهوائي الاتصالات المدمج لأجهزة iot الذكية الصغيرة في الوقت الحاضر، وهو يحل نقاط الضعف الصناعية على نطاق واسع مثل المساحة المدمجة الصغيرة والإشارة الضعيفة والاتصال غير المستقر ومقاومة الاهتزاز الضعيفة للجهاز.

مبدأ التشغيل

يعمل هذا الهوائي المحوري الملحوم 2G/3G/4G LTE من FPC على مبدأ التردد اللاسلكي لمجموعة مذبذب microstrip المرنة وينقل الإشارات باستخدام مغذيات محمية محورية. وهي مقسمة إلى ثلاثة أجزاء: طبقة إشعاع الإشارة، وطبقة الركيزة العازلة، وطبقة النقل المحمية. منطق العمل مستقر وفعال:

• مبدأ إشعاع الترددات اللاسلكية: يقوم سطح لوحة FPC بحفر خطوط مذبذب متعددة النطاقات بدقة، ويطابق بدقة نقاط رنين النطاق الكامل 2G/3G/4G، ولا توجد مناطق ميتة للنطاق، ونسبة الموجة الدائمة للنطاق الكامل المقاسة مستقرة ≥1.5، وفقدان انعكاس الإشارة منخفض للغاية.

• مزايا ناقل الحركة الملحوم: يتم تشكيل الخط المحوري ولوحة مذبذب FPC في قطعة واحدة عن طريق لحام القصدير بدرجة حرارة عالية. بالمقارنة مع الهيكل المشترك المثبت والمثبت، تم تحسين الأداء الزلزالي المُقاس بنسبة 85%، ولا يوجد أي تساقط للاتصال وانقطاع الإشارة صفر في بيئة الاهتزاز طويلة المدى.

• آلية الحماية ضد التداخل: يقوم هيكل الحماية مزدوج الطبقة للخط المحوري RG1.13 بعزل الضوضاء الكهرومغناطيسية بشكل فعال عن وحدة المعالجة المركزية، وإمدادات الطاقة، ورقاقة اللوحة الرئيسية للمعدات. عند قياسها في بيئة التداخل الداخلي للجهاز، تزداد حساسية استقبال الإشارة بمقدار 3-5 ديسيبل.

• خصائص الإشعاع متعدد الاتجاهات: يمكن لتصميم الإرسال والاستقبال المستوي متعدد الاتجاهات أن يحافظ على إخراج إشارة مستقر في السيناريوهات التي يتم فيها حظر الغلاف المغلق للجهاز والغلاف المعدني، وقد تم قياس معدل نجاح الشبكات الخارجية لجهاز iot بنسبة 28%.

دليل التثبيت والاستخدام

هوائي FPC هذا مدمج في التركيب، وسهل التشغيل، ومناسب لتجميع الإنتاج الضخم، ولا يتطلب تصحيحًا احترافيًا. الخطوات هي كما يلي:

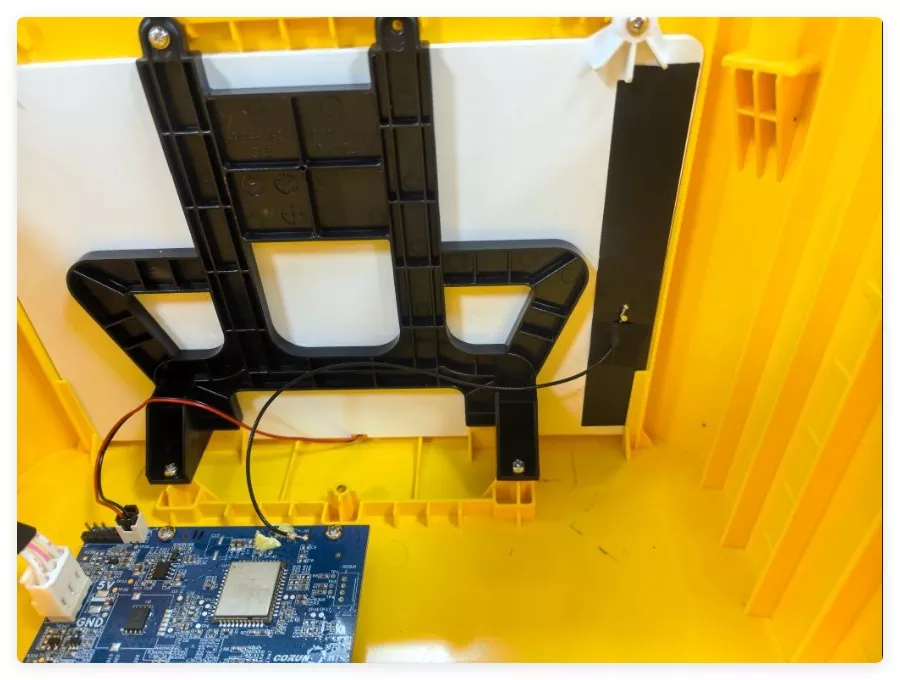

1. اختيار الموقع: اختر منطقة مفتوحة داخل الجهاز، بعيدًا عن شريحة اللوحة الأم ومصدر الطاقة والغلاف المعدني لتجنب حجب الإشارة وتداخلها.

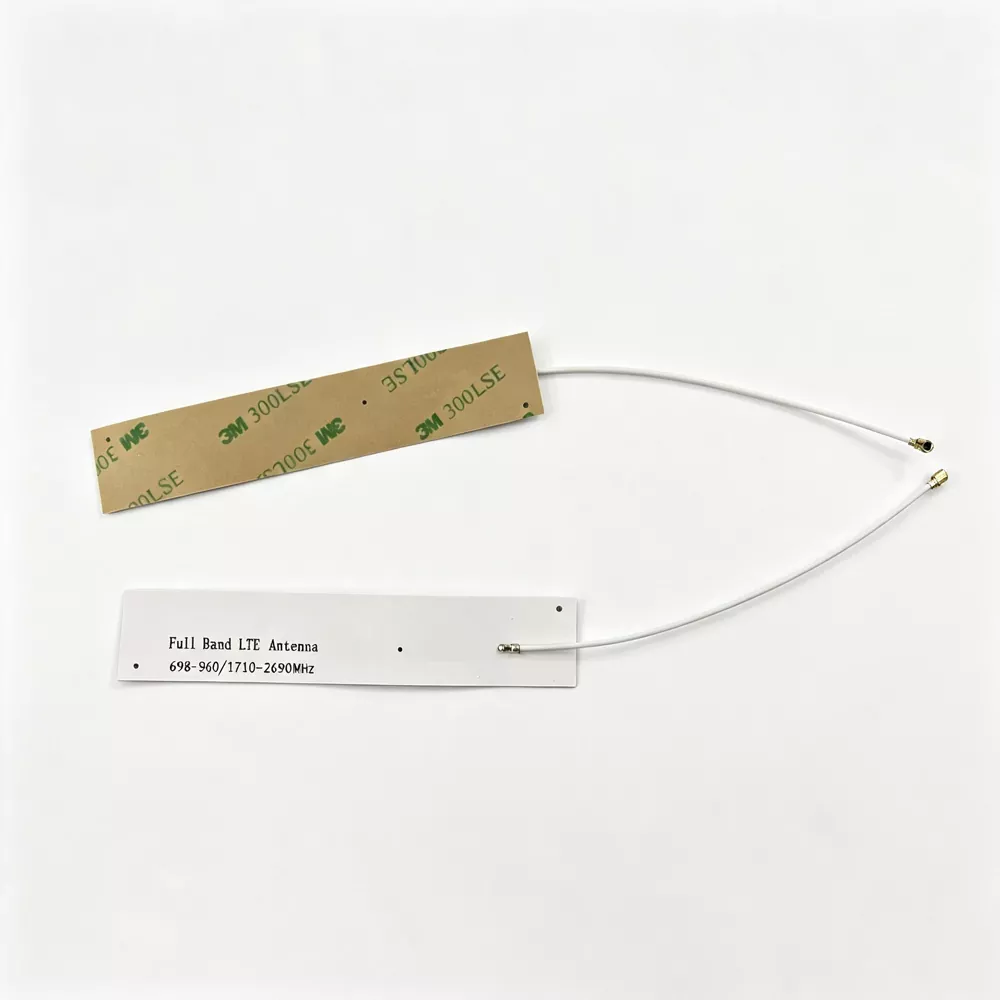

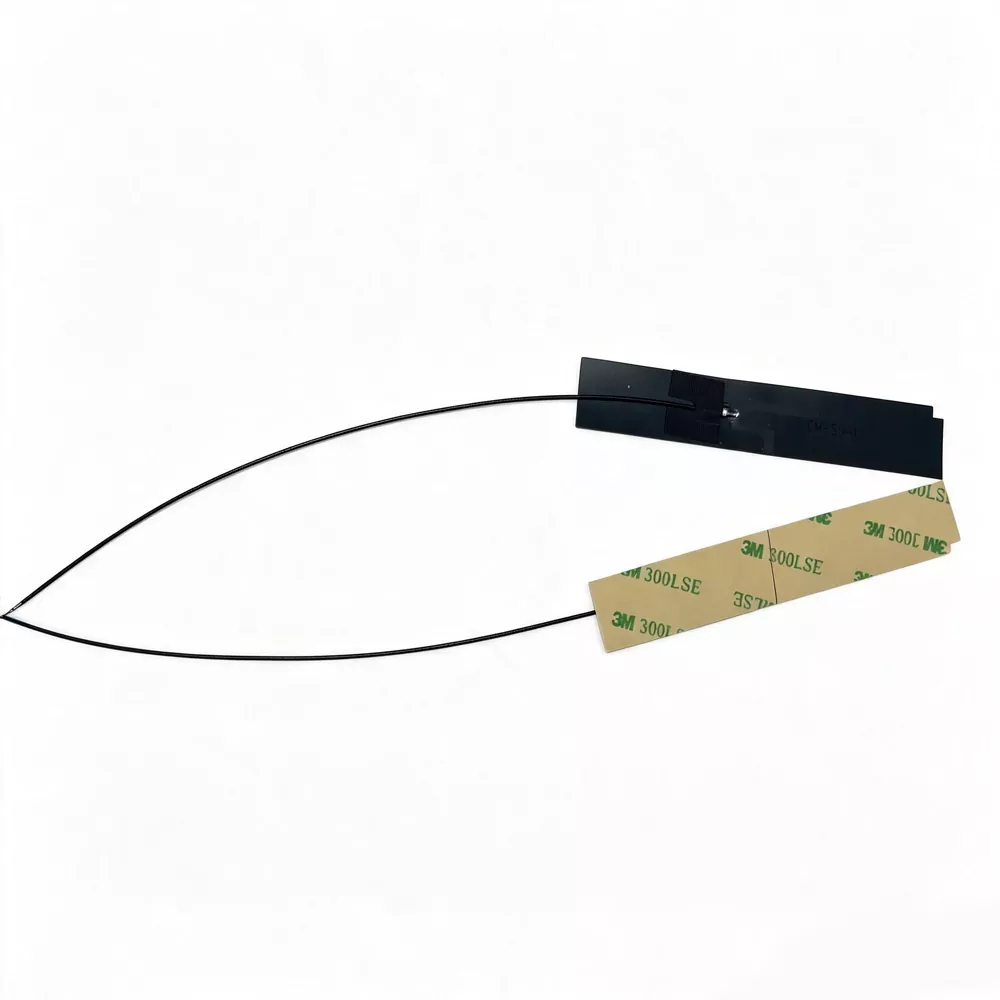

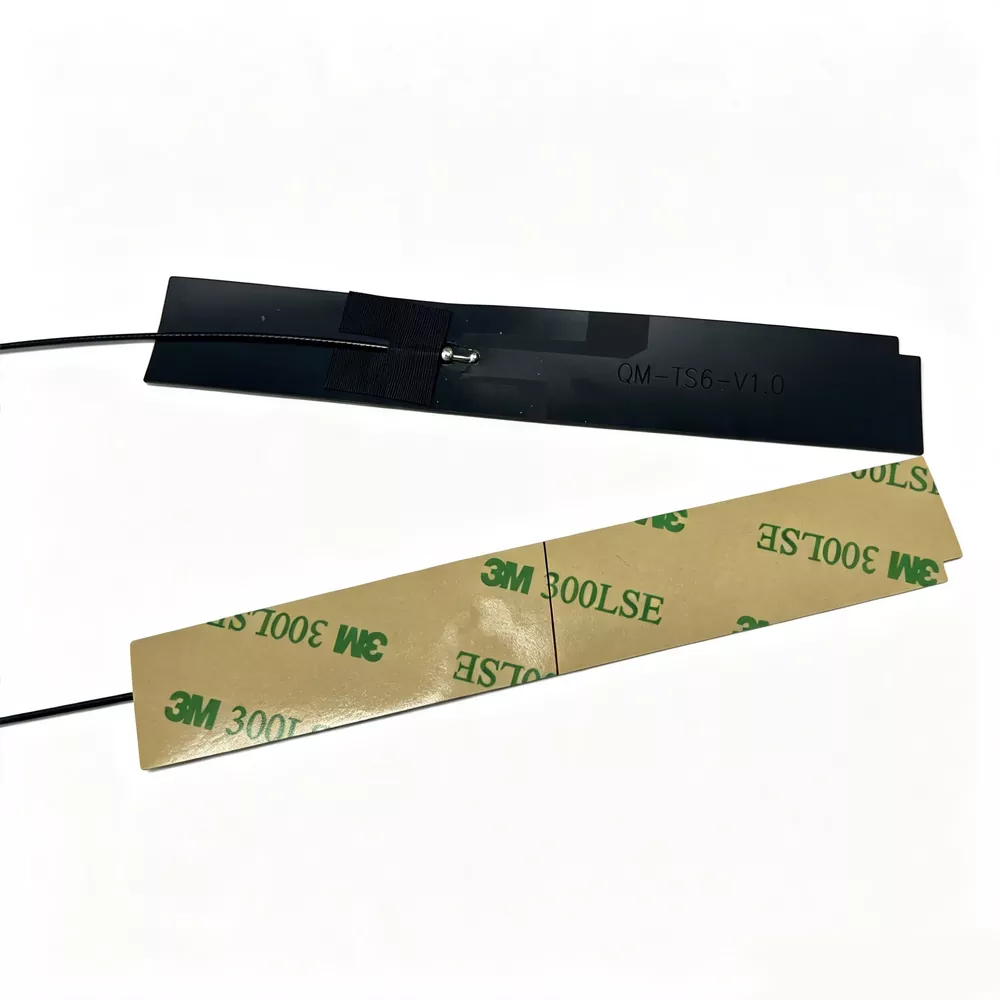

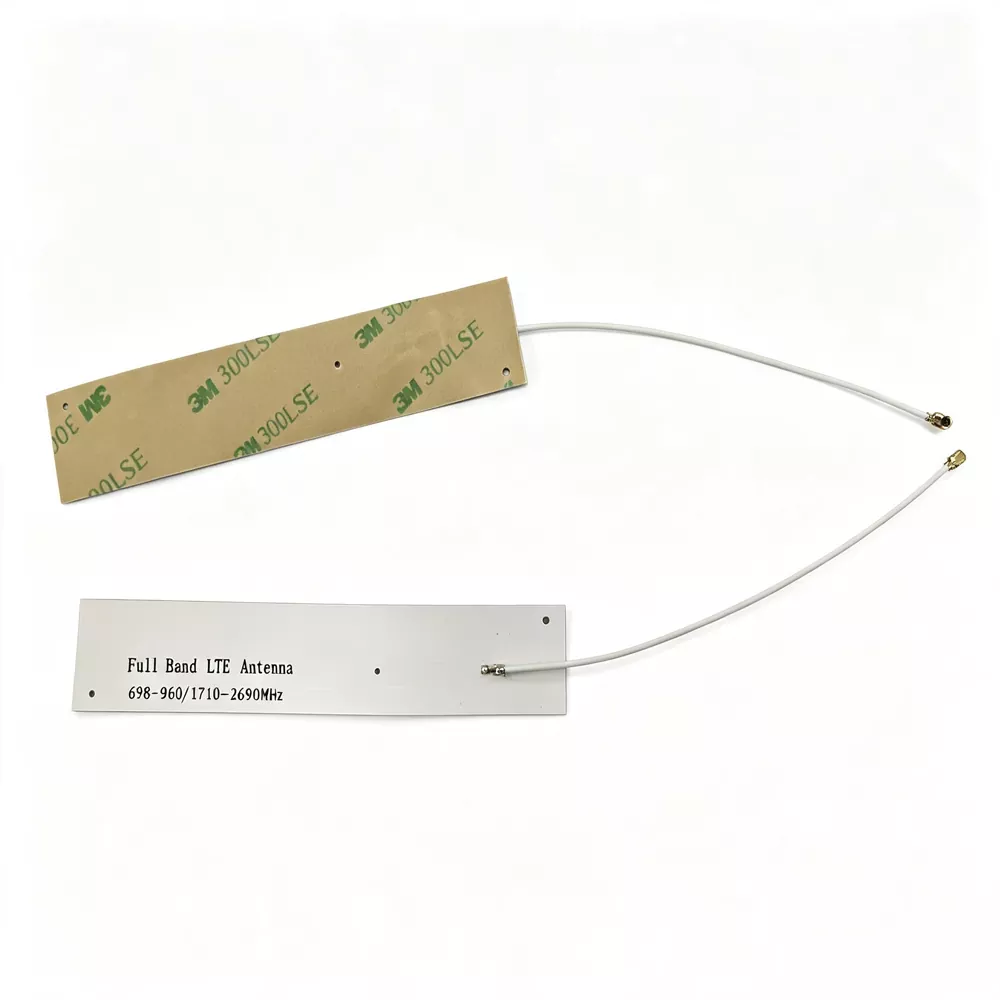

2. الملاءمة والإصلاح: يأتي الجزء الخلفي من الهوائي بمادة لاصقة 3M عالية القوة. بعد تنظيف الغبار وبقع الزيت الموجودة على الجدار الداخلي للجهاز، قم بتثبيته بشكل مسطح وثابت، ثم قم بثنيه حسب الحاجة ليناسب السطح المنحني للجهاز.

3. إرساء الواجهة: قم بتوصيل واجهة IPEX/SMA بدقة في الجزء الخلفي بمقبس هوائي وحدة الجهاز واربطه بلطف لتجنب سحب السلك عنيفًا.

4. تنظيم الأسلاك: يجب تخزين الأسلاك الزائدة بشكل أنيق لتجنب الضغط أو الثني أو الطيات الميتة، ولمنع تلف طبقة التدريع التي قد تؤثر على الإشارة.

5. اختبار التشغيل: بعد اكتمال التجميع، قم بالتشغيل والاتصال بالشبكة لاختبار أن جميع إشارات شبكة 2G/3G/4G تستقبل بشكل طبيعي، ومن ثم يكون الإنتاج الضخم ممكنًا.

التعليمات

Q1: هل يمكن ثني هذا الهوائي المحوري 2G/3G/4G LTE FPC للاستخدام؟

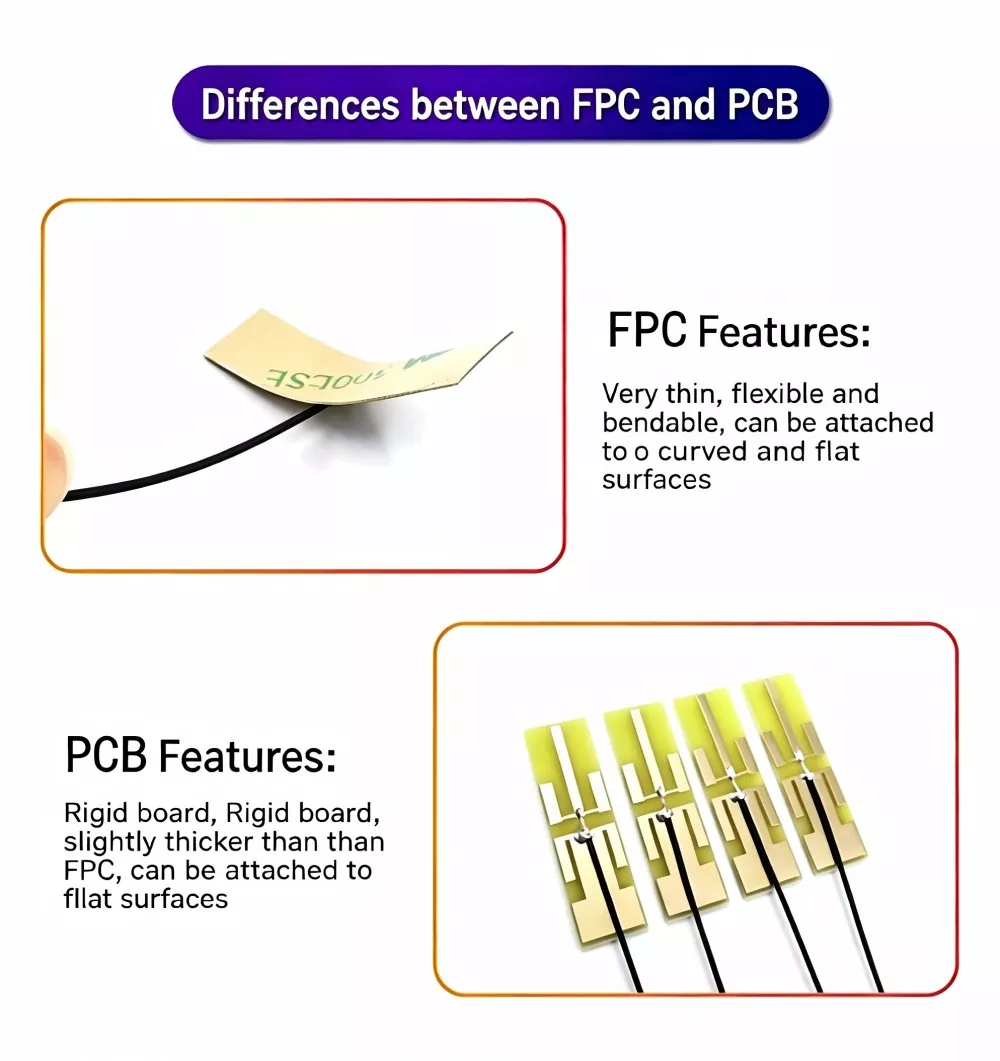

ج1: نعم. المنتج مصنوع من مادة أساسية مرنة من FPC، والتي يمكن ثنيها بحرية وتركيبها على الأسطح المنحنية. يناسب المساحة المدمجة الصغيرة بالجهاز ولن ينكسر أو يؤثر على أداء الإشارة عند ثنيه بشكل طبيعي.

Q2: هل تدعم أطوال الكابلات المخصصة وأنواع الواجهة؟

ج2: مدعوم بالكامل. كمصنع مصدر، يتم دعم أطوال الخطوط القابلة للتخصيص والتي تتراوح من 10 سم إلى 50 سم، والواجهات القابلة للاستبدال مثل SMA، وBNC، وIPEX، والشاشة الحريرية ذات الشعار، وضبط الحجم الدقيق.

س3: ما هي مميزات عملية اللحام مقارنة بالهوائي الملصق العادي؟

A3: لحام الخط المحوري في قطعة واحدة، لا توجد فجوة فضفاضة، مقاومة أقوى للصدمات، مقاومة الشد، أداء مضاد للشيخوخة، يحل تمامًا مشاكل اهتزاز المعدات، وميض الإشارة وضعف الاتصال في بيئة درجة الحرارة العالية، أكثر ملاءمة للسيناريوهات الصناعية والمركبات القاسية.
