هوائي ختم معدني

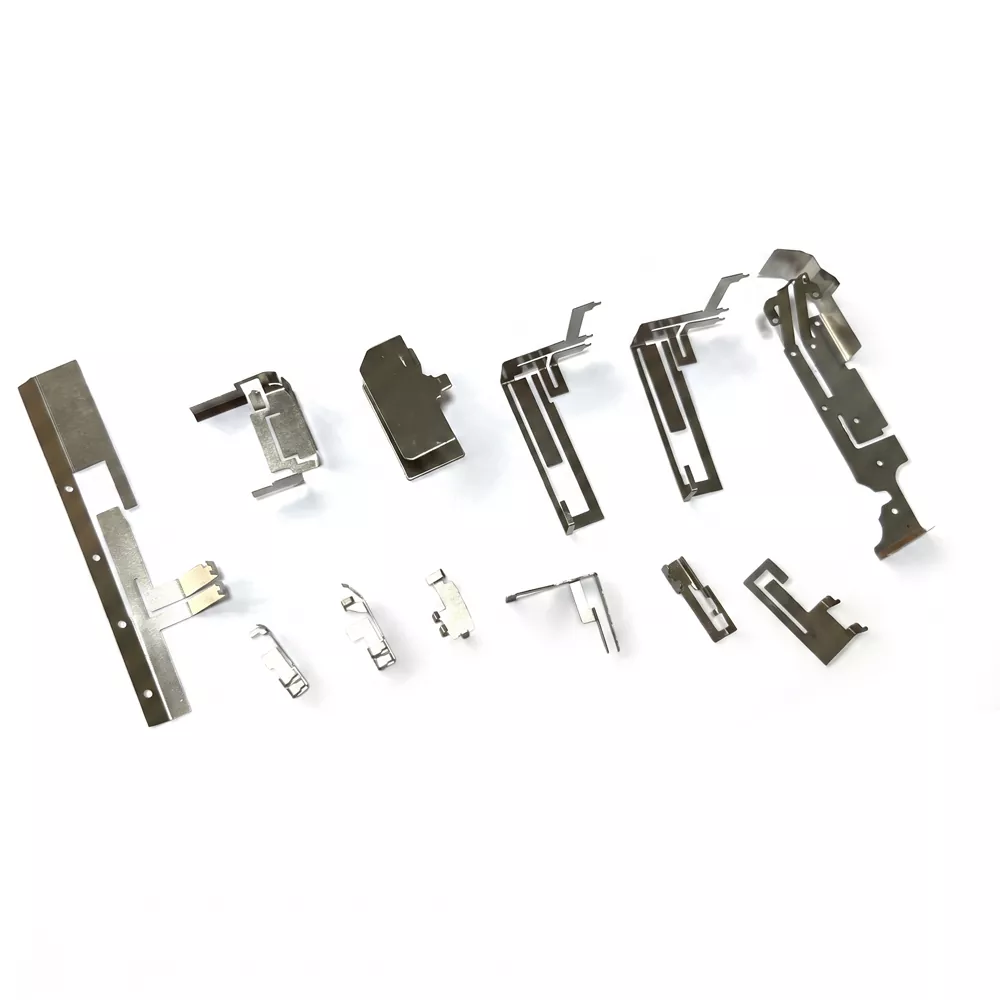

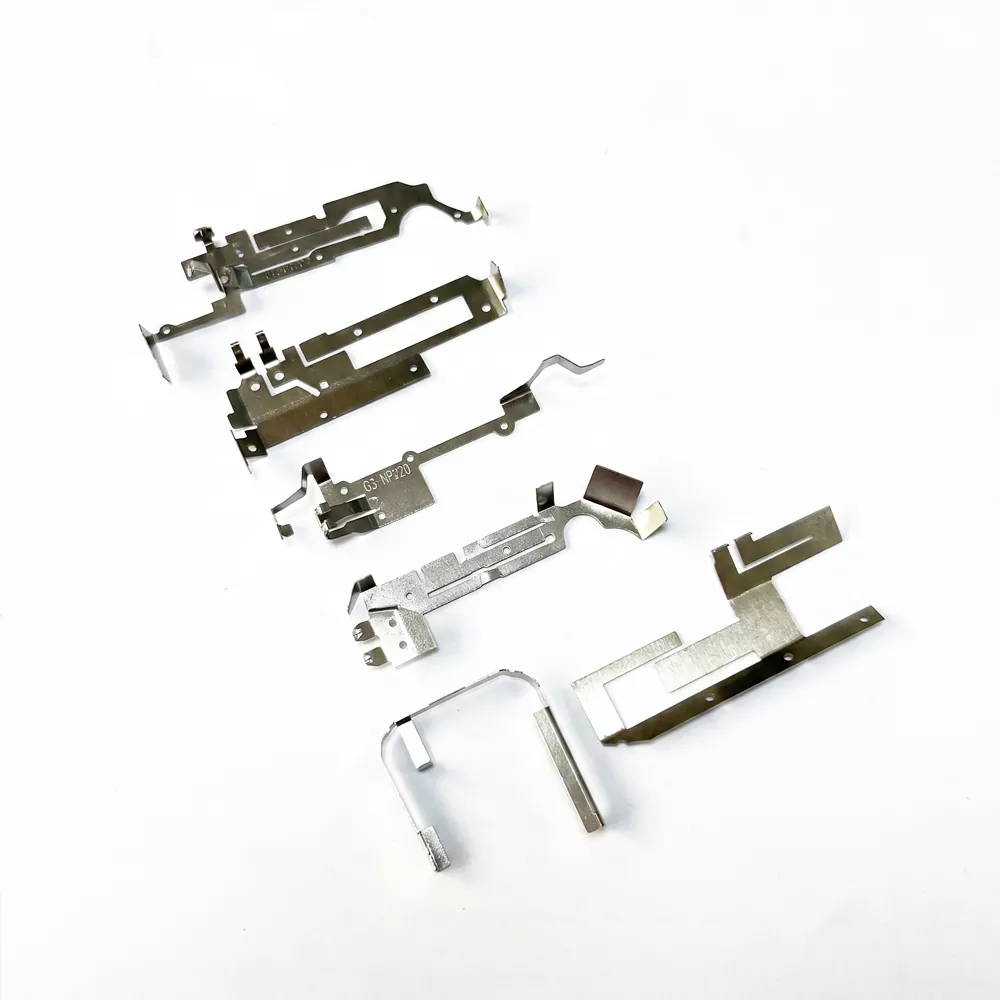

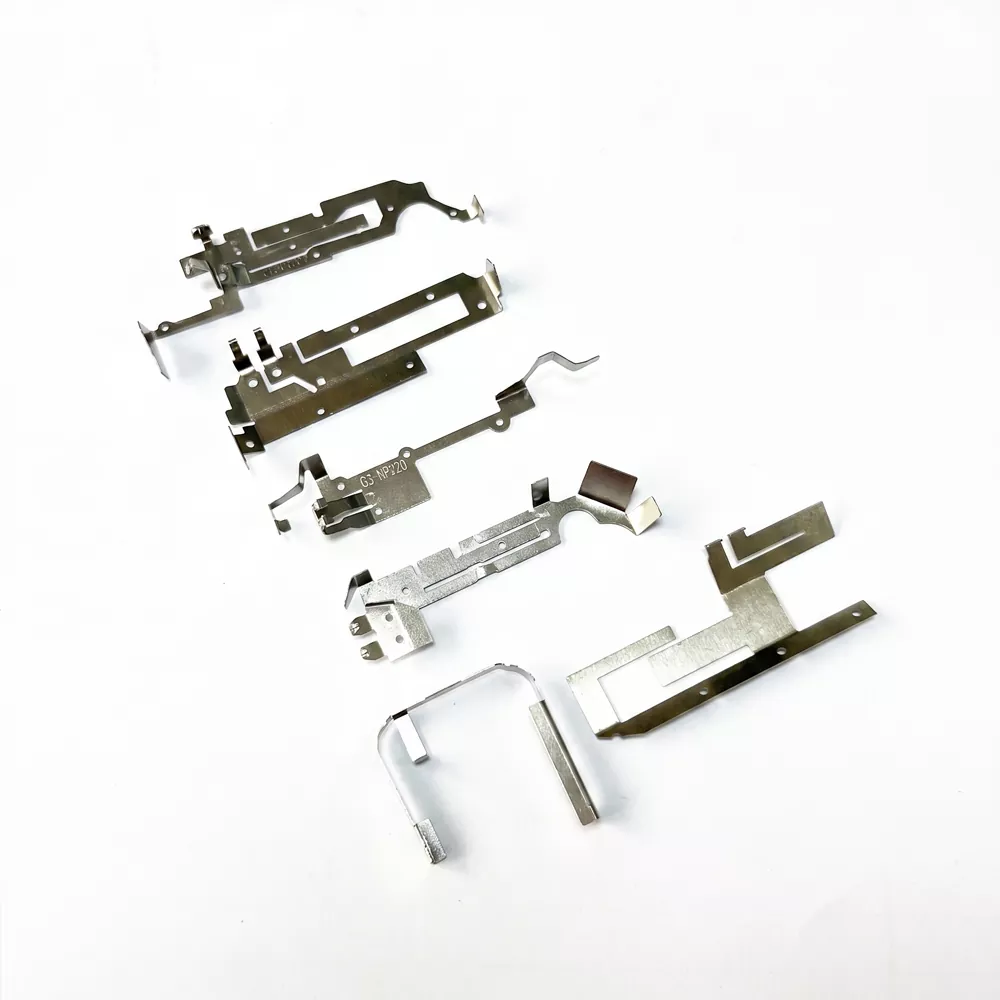

هوائي الختم المعدني هو أحد مكونات الترددات اللاسلكية التي يتم تصنيعها من الفولاذ المقاوم للصدأ فائق الرقة (مثل SUS301 أو SUS304) أو سبائك النحاس باستخدام عملية ختم دقيقة. يبلغ سمكها عادة أقل من 1 مم، وهي مصممة لتتوافق بشكل وثيق مع أسطح الأجهزة المنحنية أو غير المنتظمة، مما يجعلها مناسبة للمنتجات الإلكترونية المدمجة.

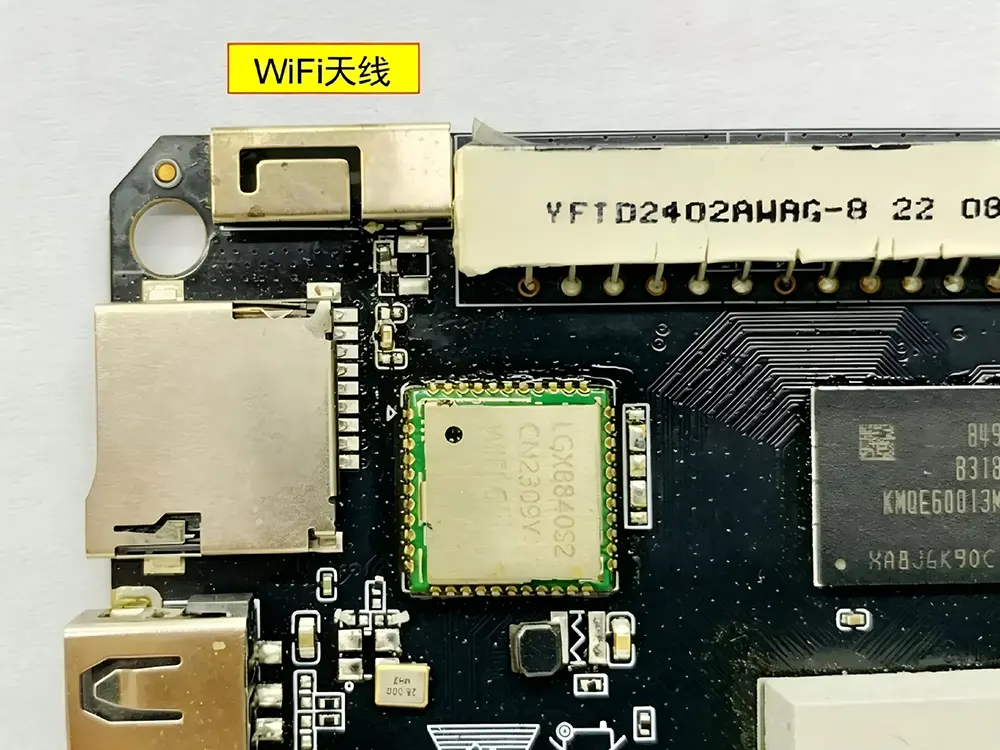

يعمل هذا الهوائي من خلال الرنين الكهرومغناطيسي الناتج عن هندسته المعدنية المصممة بعناية. أثناء التثبيت، يتم الضغط على نقاط الاتصال السفلية على أطراف هوائي ثنائي الفينيل متعدد الكلور، مما يشكل اتصالاً كهربائيًا موثوقًا دون لحام. يضمن هيكل الاتصال الزنبركي نقل إشارة ثابتًا مع امتصاص الضغط الميكانيكي من خلال التشوه المرن، مما يدعم المتانة طويلة الأمد في ظل ظروف التجميع والاهتزاز المتكررة.

المواصفات الفنية الأساسية

تم تصميم هوائي الختم المعدني لتطبيقات الترددات اللاسلكية المدمجة مع مقاومة يمكن التحكم فيها وأداء اتصال ميكانيكي مستقر.

شروط الاختبار الموحدة

لضمان اتساق البيانات، يتم قياس جميع معلمات التردد الراديوي والميكانيكية وفقًا للشروط القياسية التالية:

المعاوقة وقياس VSWR

تم الاختبار باستخدام محلل شبكة المتجهات (VNA) المعاير بنظام مرجعي 50 أوم.

بيئة أداء الترددات اللاسلكية

يتم إجراء القياسات في بيئة حرة أو بيئة شبه كاتمة للصدى مع مستوى أرضي مرجعي قياسي.

اختبار الاتصال الميكانيكي

يتم تركيب الهوائي على تخطيط لوحة PCB قياسي مع ارتفاع اتصال محدد وقوة ضغط يمكن التحكم فيها.

حالة قياس التردد

يتم تقييم التردد المركزي بعد التثبيت في حاوية جهاز تمثيلية لمراعاة تأثيرات التفجير.

حالة اختبار درجة الحرارة

يتم إجراء التدوير الحراري من -40 درجة مئوية إلى +85 درجة مئوية تحت المراقبة الكهربائية المستمرة.

الأجهزة القابلة للتطبيق وسيناريوهات التطبيق

نقطة البيع الرئيسية: لماذا تختار هوائي زنبركي للأجهزة؟

تصميم موفر للمساحة

يمكن أن يتوافق هيكلها البسيط مع الأسطح المنحنية أو غير المنتظمة، مما يساعد على زيادة المساحة الداخلية للبطاريات والمكونات الأخرى.

تجميع فعال من حيث التكلفة

يعمل الاتصال المناسب بالضغط على جهات اتصال PCB على التخلص من عمليات اللحام، مما يقلل من وقت التجميع وتكلفة التصنيع في الإنتاج الضخم.

المتانة الميكانيكية

يحافظ هيكل الاتصال المرن على أداء كهربائي مستقر تحت الاهتزاز والصدمات والضغط الميكانيكي المتكرر.

تصميم تحديد المواقع بدقة

تضمن فتحات المحاذاة المختومة (المستديرة والمشقوقة) تحديد موضع دقيق بين نقطة تغذية الهوائي وثنائي الفينيل متعدد الكلور أثناء التجميع الآلي.

دليل التثبيت والتوصيات الهندسية

يتم توفير إرشادات التثبيت التالية بواسطة شركة Shenzhen Qianmu Communication Technology Co., Ltd. لضمان الأداء الأمثل لهوائي الختم المعدني في التطبيقات على مستوى النظام.

1. تصميم المواقع

صمم فتحتين على الأقل للمحاذاة على هيكل الهوائي: فتحة دائرية واحدة لتحديد المواقع الأولية وفتحة ممدودة واحدة للمحاذاة الثانوية. يجب أن تكون المسافة كافية لضمان الاستقرار الميكانيكي أثناء التجميع.

2. متطلبات التخليص

حافظ على العنصر المشع خاليًا من المكونات المعدنية المحيطة والمواد الموصلة. يجب الحفاظ على منطقة خلوص مناسبة لتقليل آثار التفجير التي تسببها الهياكل القريبة. يمكن استخدام التثبيت اللاصق للتركيب المستقر.

3. التحكم في ضغط الاتصال

يجب التحكم في قوة التلامس بين طرف الزنبرك ولوحة تغذية ثنائي الفينيل متعدد الكلور ضمن النطاق الميكانيكي المحدد. قد يؤثر الضغط غير الكافي على استقرار اتصال التردد اللاسلكي، بينما قد يؤدي الضغط الزائد إلى تشوه دائم في بنية الاتصال.

4. ضبط مستوى النظام

بعد التجميع في الجهاز النهائي، قد يتغير أداء الهوائي بسبب الاقتران مع العلبة والمكونات المحيطة. يوصى بالضبط النهائي باستخدام محلل شبكة المتجهات (VNA) لضمان دقة الرنين على مستوى النظام.

كيفية اختيار هوائي الربيع الأجهزة المناسب؟

عند اختيار هوائي ختم معدني، يجب أن يعتمد التقييم على عوامل التصميم الرئيسية التالية:

مساحة الجهاز المتاحة

قم بقياس المساحة الداخلية للعلبة وحدد هوائيًا بطول وعرض وسمك مناسب لضمان الملاءمة الميكانيكية المناسبة.

تردد التشغيل وعرض النطاق الترددي

حدد نطاق الاتصال المستهدف (على سبيل المثال، WiFi أو Bluetooth أو نطاقات إنترنت الأشياء بتردد فرعي). بالنسبة للتصميمات ذات النطاق الضيق، يمكن ضبط أداء الهوائي من خلال التعديل الهيكلي أثناء التطوير.

بيئة التطبيق

للاستخدام في السيارات أو الهواء الطلق أو الصناعي، يوصى باختيار المواد مثل SUS304 وطلاء السطح لتحسين مقاومة التآكل واستقرار درجة الحرارة.

تصميم ثنائي الفينيل متعدد الكلور والتجمع

تأكد من المحاذاة الصحيحة لنقطة التغذية على PCB. اختر هيكل تركيب مناسب (تصميم مناسب للضغط أو تصميم ملامس زنبركي) لتحسين اتساق التجميع وإنتاجية الإنتاج الضخم.

لماذا تختار شركة Shenzhen Qianmu Communication Technology Co., Ltd.

تركز شركة Shenzhen Qianmu Communication Technology Co., Ltd. على تصميم وإنتاج حلول هوائي الطوابع المعدنية للأجهزة اللاسلكية، ودعم تطوير OEM/ODM وهياكل الهوائي المخصصة لتطبيقات الترددات اللاسلكية المختلفة.

القدرة على التصنيع الداخلي

يتم التحكم في الختم الدقيق والأدوات داخليًا، مما يضمن اتساق الإنتاج المستقر والإنتاج القابل للتطوير.

التخصيص القائم على التطبيق

يمكن تعديل هياكل الهوائي من حيث الشكل الهندسي والمرونة والمعالجة السطحية لتتناسب مع متطلبات الأجهزة والحاويات المختلفة.

مراقبة الجودة على مستوى العملية

يتم التحقق من الموثوقية الميكانيكية وأداء التردد اللاسلكي طوال عملية الإنتاج، بما في ذلك ثبات التلامس وفحوصات الاتساق الكهربائي.

الدعم الهندسي أثناء التطوير

تتوفر المساعدة الفنية بدءًا من النماذج الأولية وحتى الإنتاج الضخم، بما في ذلك إرشادات التكامل على مستوى ثنائي الفينيل متعدد الكلور والنظام.

التعليمات

س1: ما مدى كفاءة إشارة الهوائي ذو المشبك المعدني؟

ج: نظرًا لحجمها الصغير، تتراوح الكفاءة عادة من 30% إلى 50%. إنها مناسبة للتطبيقات قصيرة المدى والحساسة من حيث التكلفة مثل الأجهزة المنزلية الذكية. لتلبية المتطلبات طويلة المدى، توفر شركة Qianmu Communications أيضًا حلول هوائيات محسنة.

Q2: ماذا علي أن أفعل إذا تم الضغط على مقبض اللحام على PCB وكان الاتصال ضعيفًا؟

ج: تأكد من ارتفاع لوحة PCB الصحيح وضغط التثبيت المناسب أثناء التجميع. تم تصميم هيكل الزنبرك من أجل اتصال مستقر، ويتم إجراء الاختبار القياسي قبل الشحن.

Q3: هل تدعم أخذ العينات على دفعات صغيرة؟

ج: مؤيد بالكامل. باعتبارنا موردًا محترفًا لهوائي الطوابع المعدنية، فإننا نفهم المتطلبات أثناء مرحلة البحث والتطوير ونقدم خدمات نماذج أولية مرنة لمساعدتك على التقدم بسرعة في التحقق من صحة مشروعك.

س 4: ما الذي يؤثر على أداء هوائي الختم المعدني؟

 ج: يتأثر الأداء بشكل أساسي بتخطيط ثنائي الفينيل متعدد الكلور، وحجم الأرض، والمعادن المحيطة، وهيكل العلبة.

س5: لماذا يتغير التردد بعد التثبيت؟

ج: يمكن للمحيط المعدني ومواد الإسكان أن يفكك الرنين، مما يتطلب ضبطًا نهائيًا على مستوى النظام.

س6: ما أسباب ضعف أداء الاتصال؟

ج: قد يؤثر الارتفاع غير الصحيح للوحة ثنائي الفينيل متعدد الكلور أو ضغط الزنبرك غير الكافي على الاستقرار الكهربائي.

س7: هل تؤيد النماذج الأولية؟ ج: نعم، يتم دعم كل من إنتاج العينات وتخصيص الدفعة الصغيرة للتحقق من صحة البحث والتطوير.
