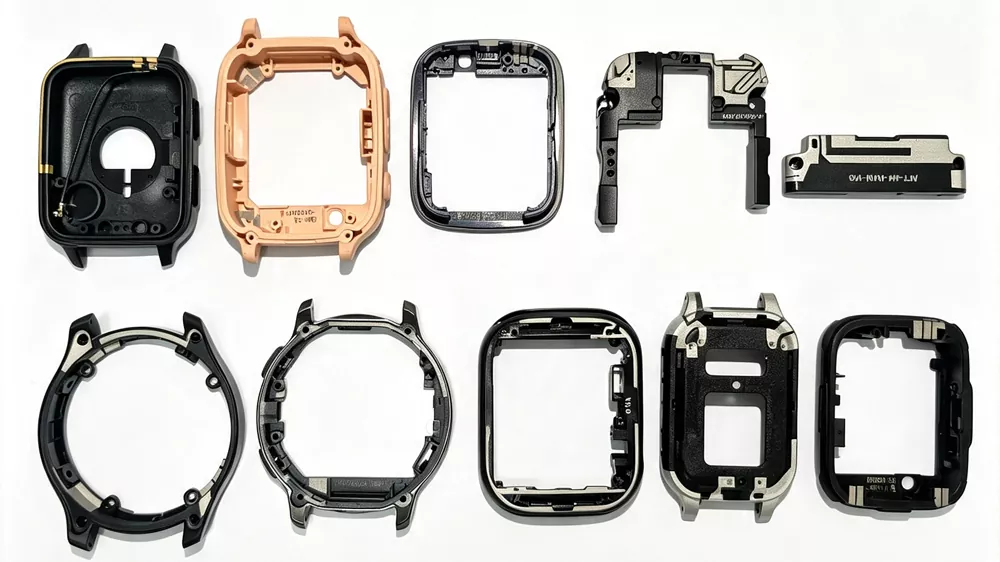

هوائي إل دي إس

هوائي LDS (هوائي الهيكلة المباشرة بالليزر) عبارة عن هيكل RF قائم على 3D-MID تم تصنيعه عن طريق تطبيق تنشيط الليزر على ركائز بلاستيكية مصبوبة بالحقن، متبوعًا بطلاء كيميائي انتقائي لتشكيل آثار هوائي موصلة.

تتيح هذه العملية تحديد الأنماط الموصلة مباشرة على مكونات غلاف ثلاثية الأبعاد، حيث يتم تضمين هندسة الهوائي في الهيكل الميكانيكي بدلاً من تجميعها كجزء منفصل للتردد الراديوي.

على عكس الهوائيات التقليدية المختومة أو الصفائح المعدنية التي تتطلب تركيبًا منفصلاً داخل الجهاز، يدمج هوائي LDS الهيكل المشع في العلبة أو الإطار البلاستيكي الداخلي، مما يسمح لمسار الهوائي باتباع الأشكال الهندسية المعقدة ثلاثية الأبعاد مع الحفاظ على الخصائص الكهربائية المحددة.

من منظور النظام، تنتمي تقنية LDS إلى 3D-MID (جهاز ربط مقولب ثلاثي الأبعاد)، حيث يمكن لمكون مصبوب واحد أن يجمع بين الوظائف الهيكلية والموصلة والإسكانية من خلال المعدنة الانتقائية للأسطح التي يتم تنشيطها بالليزر.

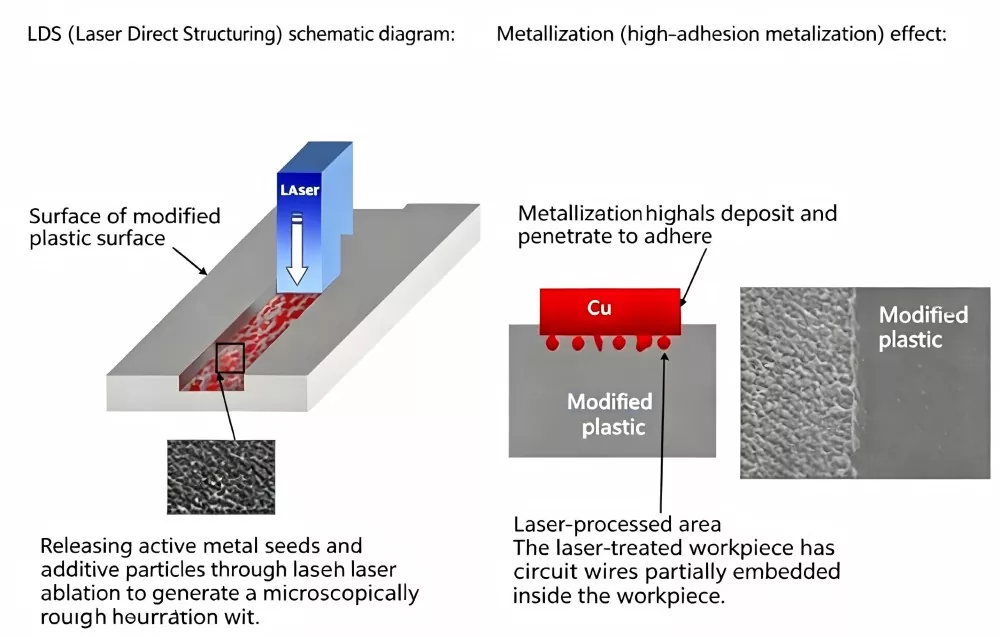

مبدأ العمل

يمكن تقسيم عملية تصنيع هوائيات LDS إلى أربع خطوات أساسية:

الخطوة 1 – القولبة بالحقن: باستخدام المواد البلاستيكية الوظيفية الخاصة بـ LDS (التي تحتوي على إضافات مركبة معدنية عضوية خاصة)، يتم إنتاج دعامة أو مبيت بلاستيكي ثلاثي الأبعاد عن طريق القولبة بالحقن.

الخطوة 2 - تنشيط الليزر: يتحكم الكمبيوتر في حركة الليزر وفقًا لمسار النمط الموصل، حيث يقوم بإسقاط الليزر على سطح المكون البلاستيكي ثلاثي الأبعاد وتنشيط نمط الدائرة خلال ثوانٍ. في المناطق التي يتم تشعيعها بالليزر، يتم تنشيط المواد المضافة، مما يخلق سطحًا خشنًا مجهريًا يساعد على ترسيب المعادن.

الخطوة 3 – الطلاء الكيميائي: ضع الأجزاء البلاستيكية المنشطة في حمام الطلاء الكيميائي، حيث يتم ترسيب المعادن مثل النحاس والنيكل والذهب بشكل انتقائي على المناطق النشطة، وتشكيل آثار موصلة.

الخطوة 4 - التجميع والاختبار: يتم توصيل غلاف LDS الخاص بدائرة الهوائي كهربائيًا باللوحة الأم PCB عبر ملامسات زنبركية أو دبابيس أو موصلات B2B. بعد الفحص الكامل باستخدام محلل الشبكة، يتم تسليم التجميع.

الأجهزة القابلة للتطبيق

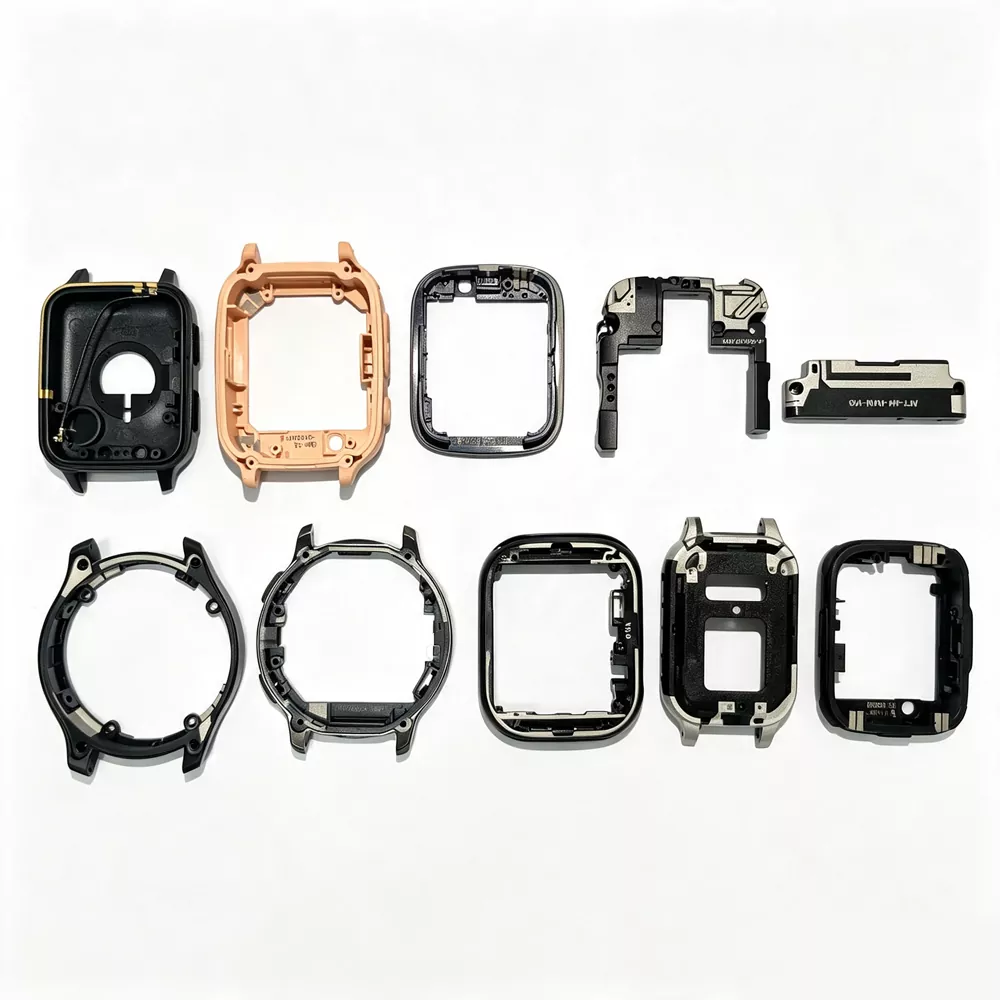

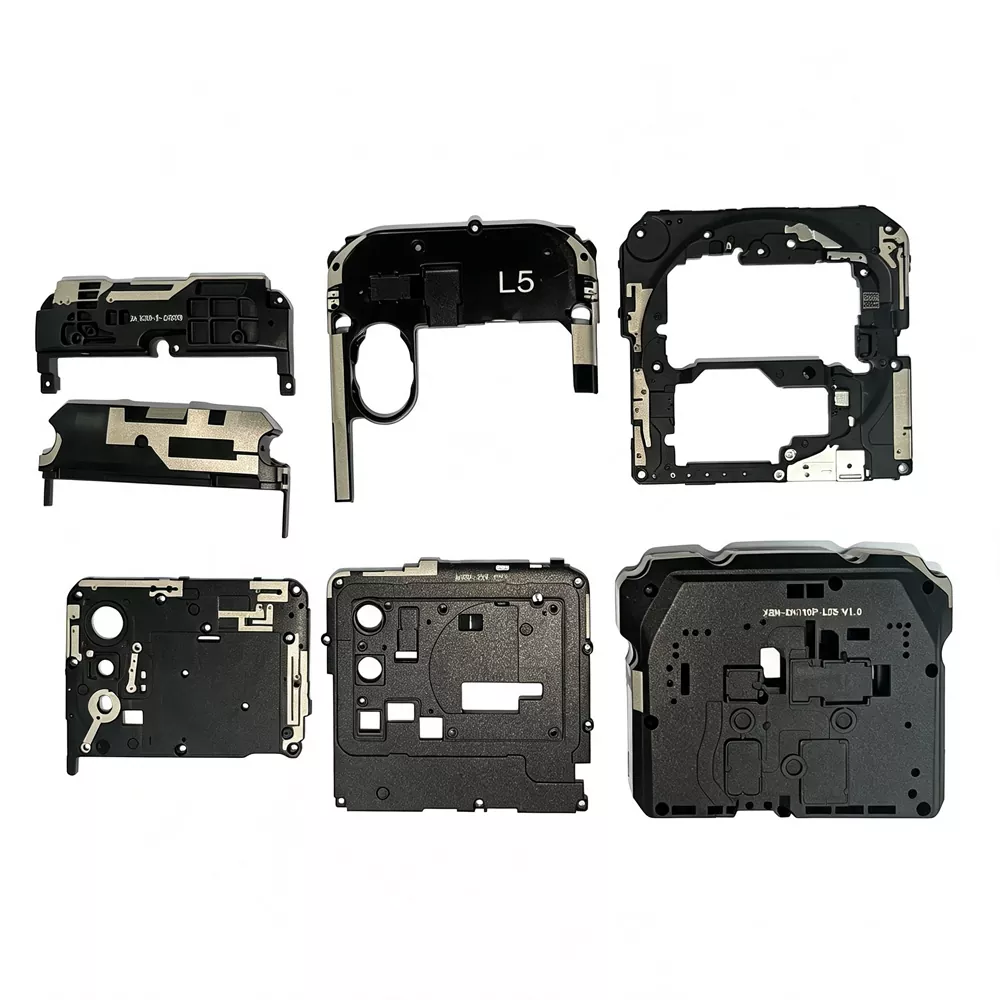

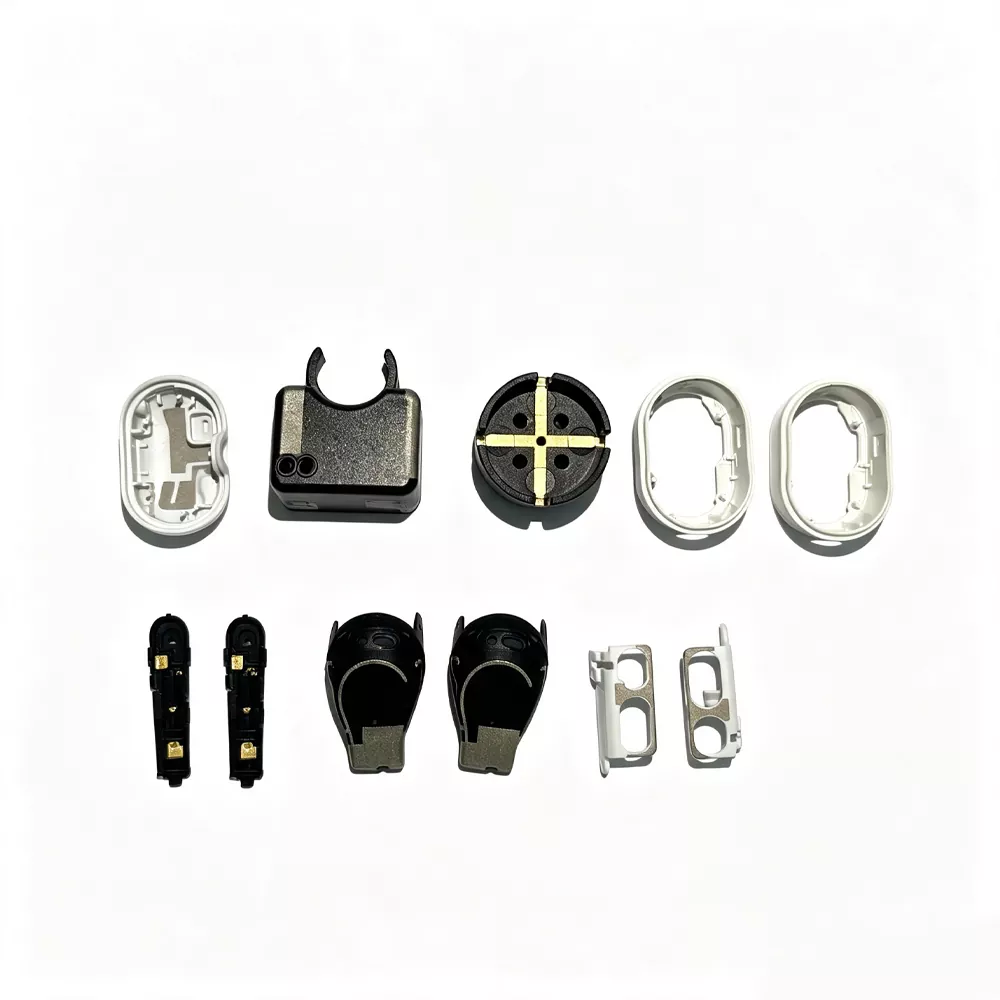

تُستخدم تقنية هوائي LDS على نطاق واسع في العديد من الصناعات والتطبيقات اللاسلكية:

نقاط البيع الأساسية

1. قدرة عالية على التكامل في الفضاء

يمكن دمج هوائيات LDS مباشرة في أغلفة الأجهزة أو الأقواس الهيكلية، مما يتيح تصميمات منتجات أقل سمكًا دون المساس بأداء التردد اللاسلكي بشكل كبير. يتم تحقيق خلوص الهوائي من خلال نقش ثلاثي الأبعاد دقيق على ركائز بلاستيكية، مما يجعله مناسبًا للأجهزة اللاسلكية المدمجة متعددة النطاقات.

2. استقرار الإنتاج واتساق العملية

توفر هيكلة الليزر إمكانية تكرار عالية ودقة نمطية مستقرة، مما يجعلها مناسبة لبيئات الإنتاج المستمر. يتم عادةً التحقق من صحة كل وحدة من خلال اختبار التردد اللاسلكي، مع التحقق من المعلمات الرئيسية مثل S11 لضمان مطابقة الأداء ضمن أهداف التصميم.

3. تقليل تدخل الترددات اللاسلكية الداخلية

نظرًا لأن الأنماط الموصلة تتشكل مباشرة على غلاف الجهاز، فإن هياكل LDS تقلل الاعتماد على الأسلاك الداخلية وتقلل من التداخل الناتج عن المكونات المعدنية القريبة داخل العلبة.

4. القدرة على تكامل الهوائي متعدد النطاقات

يمكن دمج الهوائيات الوظيفية المتعددة (LTE / GSM / Wi-Fi / Bluetooth / GNSS) في ركيزة واحدة ثلاثية الأبعاد، مما يقلل من إجمالي عدد المكونات وتبسيط بنية التردد اللاسلكي على مستوى النظام.

5. قدرة تصميم RF مرنة ثلاثية الأبعاد

تدعم تقنية LDS تنفيذ الأشكال الهندسية الموصلة المعقدة على الأسطح المنحنية، مما يسمح لتخطيط الهوائي باتباع الخطوط الميكانيكية مع الحفاظ على قيود التردد اللاسلكي المحددة عبر نطاقات تردد مختلفة.

المواصفات الفنية

عملية النقش بالليزر والاحتياطات

(1) ملاحظات حول تصميم الدوائر الموصلة

① يجب أن يتجنب توجيه التتبع على ركائز LDS 3D التحولات المتكررة ذات الزاوية الحادة. في الهياكل متعددة الأوجه، يعمل التوجيه المستمر عبر الأسطح المجاورة بشكل عام على تحسين استقرار العملية وتوحيد الطلاء، خاصة في العلب الأكبر حجمًا.

② يبلغ الحد الأدنى لعرض التتبع المحدد بالليزر حوالي 0.2 مم، اعتمادًا على دقة التصميم وهندسة الركيزة.

③ يتم الحفاظ على الحد الأدنى من التباعد بين الآثار الموصلة المجاورة بشكل عام أعلى من 0.5 مم لتقليل خطر تكوين جسر الطلاء أثناء الترسيب الكهروكيميائي.

④ يتم عادةً التحكم في الخلوص بين المناطق الموصلة وحدود السياج على مقياس أقل من المليمتر. عادةً ما يتم تطبيق مسافة عازلة تبلغ حوالي 1-2 مم بالقرب من جدران التجويف لتقليل تلوث الحواف أثناء المعالجة بالليزر.

⑤ تؤثر هندسة السطح على سلوك الطلاء. تميل المناطق المسطحة إلى توفير تنشيط ليزر أكثر استقرارًا واتساق الطلاء، في حين أن الأسطح المنحنية قد تقدم اختلافًا في السُمك والالتصاق بسبب اختلافات التعرض الزاوي.

⑥ بعد هيكلة الليزر، يتم نقل الأجزاء مباشرة إلى الطلاء الكهربائي لتقليل الأكسدة وتلوث السطح قبل المعدنة.

(2) متطلبات تخزين منتج LDS قبل الطلاء والطلاء

① يجب تخزين الأجزاء التي يتم تنشيطها بالليزر في ظروف رطوبة خاضعة للرقابة (عادة أقل من 60% رطوبة نسبية) ونقلها إلى الطلاء بمجرد أن يسمح تدفق العملية بذلك، لتقليل مخاطر أكسدة السطح.

② يتم تجنب الاتصال المباشر بالأسطح المعالجة بالليزر، حيث قد يؤثر التلوث على جودة ترسيب المعادن اللاحقة.

③ يتم استخدام صواني أو تركيبات مخصصة أثناء المناولة والنقل للحفاظ على الاستقرار الموضعي ومنع تلف السطح أو الخدش الجزئي.

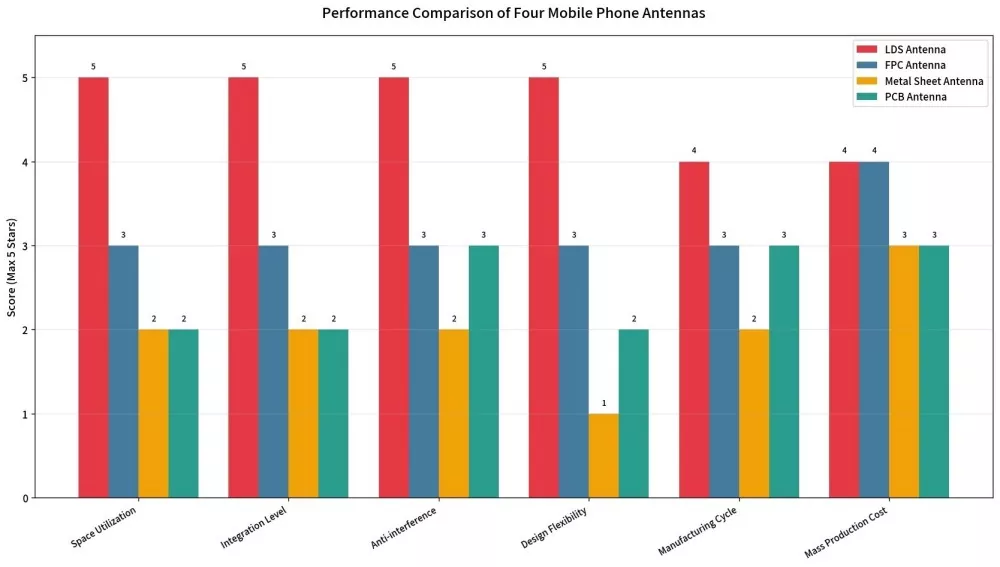

قارن مع أقرانك

عملية مراقبة الجودة

1. فحص المواد الواردة: اختبار المحتوى المعدني الإضافي في الجزيئات البلاستيكية المصممة خصيصًا لـ LDS

2. التحكم في صب الحقن: دقة الأبعاد ± 0.05 مم

3. وضع العلامات بالليزر: الفحص البصري الآلي لـ AOI لسلامة الدائرة

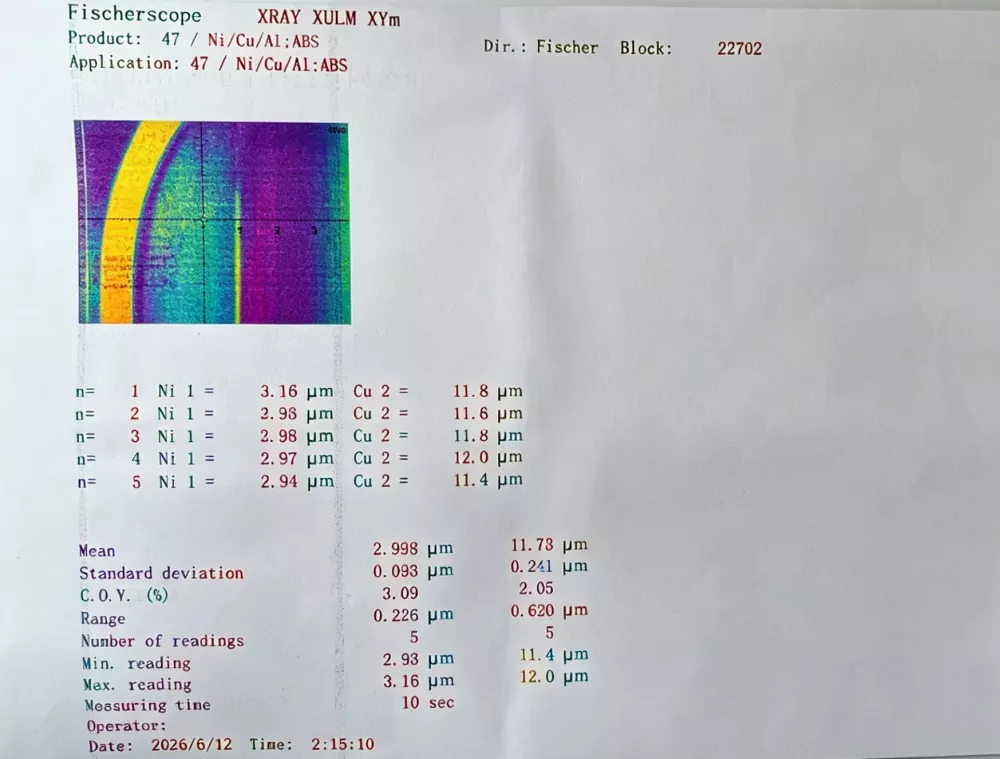

4. الطلاء الكيميائي: فحص تجانس سمك الطلاء (طبقة النحاس ≥ 5 ميكرومتر، طبقة النيكل / الذهب ≥ 0.1 ميكرومتر)

5. اختبار التردد اللاسلكي: يقوم محلل الشبكة بإجراء فحص كامل لـ S11 وVSWR والكسب والكفاءة.

6. فحص عينات الموثوقية: مائة اختبار التصاق شامل للشبكة

كمورد موثوق به، فإن كل دفعة من منتجاتنا تأتي مع تقرير اختبار يمكن إرجاعه إلى دفعة المواد الخام المقابلة.

كيفية اختيار منتجات هوائي LDS

1. عرض متطلبات نطاق التردد

حدد بوضوح نطاقات تردد الاتصال التي يحتاج الجهاز إلى دعمها — 2G/3G/4G/5G Sub-6 جيجا هرتز، وWi-Fi 2.4G/5G/6E، وGPS/GNSS، وBluetooth، وNFC، وغيرها. تتوافق نطاقات التردد المختلفة مع تصميمات توجيه الهوائي المختلفة.

2. تحقق من مساحة التثبيت

- هل يحتوي غلاف الجهاز على مساحة تخطيط LDS كافية؟

- هل يحتاج الهوائي إلى اتباع التوجيه على طول سطح منحني ثلاثي الأبعاد؟ هذا هو بالضبط ما تتفوق فيه LDS.

.٣ تحقق من اختيار الركيزة

يجب أن تكون المادة الأساسية لهوائيات LDS من البلاستيك الوظيفي الخاص بـ LDS. تتضمن الخيارات الشائعة PC وABS وPC+ABS وLCP. المواد المختلفة لها مزاياها وعيوبها من حيث مقاومة درجات الحرارة، وثابت العزل الكهربائي، والقوة الميكانيكية.

4. تحقق من المهلة الزمنية والحد الأدنى لكمية الطلب.

كشركة مصنعة، نحن نقدم:

- مرحلة العينة: 10 نماذج أولية سريعة

- دفعة صغيرة: 100-1000 قطعة، التسليم خلال أسبوعين

- الإنتاج على نطاق واسع: تتجاوز القدرة الشهرية 100.000 وحدة، مع ضمان مواعيد التسليم.

التعليمات

س: ما الفرق بين هوائي LDS وهوائي FPC؟

ج: هوائي FPC عبارة عن حل دائرة مرن يتم تركيبه داخل الجهاز، ويتطلب مساحة مستوية مخصصة. انهوائي إل دي إسيتم تركيبه بالليزر مباشرة على غلاف الجهاز أو حامله، مما يسمح بتكيف أفضل مع الأسطح ثلاثية الأبعاد وتحسين استخدام المساحة. كما أنه يوفر قدرة تكامل أعلى وأداء أقوى ضد التداخل مقارنة بحلول FPC التقليدية.

س: ما هو الحد الأدنى لكمية الطلب للتخصيص؟

ج: لا يوجد حد أدنى لكمية الطلب خلال مرحلة العينة. نحن ندعم طلبات العينات، وإنتاج الدفعات الصغيرة بدءًا من 100 قطعة، والطلبات ذات الحجم الأكبر بناءً على متطلبات العملاء. باعتبارنا مصنعًا مباشرًا، فإننا نقدم دعمًا مرنًا للإنتاج خلال مراحل المشروع المختلفة.

س: ما هي المعلومات المطلوبة للتخصيص؟

ج: يمكن للعملاء تقديم رسومات CAD ثلاثية الأبعاد للجهاز (تنسيق STEP أو IGS)، ونطاق التردد المستهدف، وتخطيط PCB، ونوع الموصل. سيتولى فريقنا الهندسي تصميم التوجيه وتحسين المحاكاة والتحقق من النموذج الأولي.

س: هل يمكن لهذه التقنية أن تدعم تطبيقات الموجات المليمترية 5G؟

ج: نعم. تدعم هذه التقنية تصميمات الهوائي لكل من نطاقات تردد الموجات الفرعية 6 جيجا هرتز والموجات المليمترية. سيتم تحسين الحل النهائي وفقًا لهيكل الجهاز والمساحة المتاحة وأداء التردد المطلوب.

س: ما هو عمر خدمة الهوائي؟

ج: تظهر اختبارات الموثوقية أنه بعد 100 دورة حرارية من -40 درجة مئوية إلى +85 درجة مئوية واختبار درجة الحرارة العالية/الرطوبة العالية عند 85 درجة مئوية/85% رطوبة نسبية لمدة 168 ساعة، يظل تدهور الأداء أقل من 5% بينما يظل الالتصاق مستقرًا. عمر الخدمة المصمم يمكن أن يتجاوز 10 سنوات.

س: هل يمكنك توفير دعم ضبط الهوائي؟

ج: نعم. نحن نقدم خدمات ضبط كاملة، بما في ذلك المحاكاة والنماذج الأولية والتحسين على مستوى النظام، مما يساعد المنتجات على تلبية متطلبات الشهادات مثل CTA وCE وFCC.
