هوائي الربيع
كمورد محترف، تقدم Qianmu Communication خدمات هوائي زنبركي حلزوني عالي الدقة مخصص. مصنوعة من مواد فاخرة. فولاذ كربوني مطلي بالنيكل مصنوع من برونز الفوسفور، ويتميز بموصلية استثنائية ومقاومة للتآكل. نحن جديرون بالثقة. الشركة المصنعة في الصين نحن نقدم حلاً شاملاً يتراوح من النماذج الأولية إلى الإنتاج الضخم، ويستخدم على نطاق واسع في إنترنت الأشياء وأجهزة التحكم عن بعد ووحدات الاتصالات اللاسلكية.
الهوائي الزنبركي (المعروف أيضًا باسم الهوائي الحلزوني) هو هيكل هوائي يتم فيه لف موصل معدني على شكل زنبركي حلزوني، باستخدام الموصل المعدني المكوّن حلزونيًا كوسيلة لنقل الإشارة. يتميز بتصميم مقاومة 50 أوم ويتكون من ثلاثة مكونات رئيسية: سلك نحاسي داخلي (يستخدم لإرسال واستقبال الإشارات)، وسلك حماية خارجي (مصمم لمنع التداخل الكهرومغناطيسي الخارجي)، وطبقة عازلة خارجية (تتصدى لتأثيرات السعة الخارجية والمحاثة). تشكل هذه المكونات معًا نظامًا مغلقًا يتمتع بأداء قوي ضد التداخل.
شركة Shenzhen Qianmu Communication Technology Co., Ltd.، وهي مؤسسة مهنية متخصصة في البحث والتطوير والتصنيع والمبيعات لهوائيات منتجات الاتصالات، شاركت بعمق في مجال الهوائي لسنوات عديدة وهي ملتزمة بتزويد العملاء العالميين بحلول هوائي زنبركي عالية الجودة.
المواصفات الفنية
يغطي الهوائي النابض للاتصالات Qianmu نطاقات تردد متعددة تتراوح من الترددات المنخفضة إلى الترددات العالية، مما يلبي متطلبات سيناريوهات التطبيق المختلفة. المعلمات التقنية الرئيسية هي كما يلي:
|
عنصر المعلمة |
نطاق المواصفات |
|
نطاق التردد |
315 ميجا هرتز / 433 ميجا هرتز / 470 ميجا هرتز / 490 ميجا هرتز / 868 ميجا هرتز / 915 ميجا هرتز / 2.4 جيجا هرتز / جي إس إم 824-2170 ميجا هرتز |
|
يكسب |
0.8 ديسيبل ~ 3.5 ديسيبل |
|
مقاومة |
50أوميغا |
|
VSWR |
.51.5 ~ .81.8 |
|
الاستقطاب |
الاستقطاب العمودي / الاستقطاب الدائري |
|
نمط الإشعاع |
متعدد الاتجاهات |
|
سعة الطاقة |
ماكس 50 واط |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ +85 درجة مئوية |
|
كفاءة الهوائي |
35~80% (يعتمد على بيئة التثبيت) |
|
مادة |
النحاس، طلاء الذهب، طلاء النيكل، الخ. |
الأجهزة القابلة للتطبيق
يتم استخدام هوائي زنبركي للاتصالات Qianmu على نطاق واسع في الأجهزة والسيناريوهات التالية:
وحدة نقل البيانات اللاسلكية: CC1101، Si4432، ووحدات الترددات اللاسلكية الأخرى
وحدات LoRa: LR30، LR31، LR36، ووحدات اتصالات LoRa الأخرى
وحدة NB-IoT: محطة اتصالات لاسلكية NB-IoT
الأجهزة المنزلية الذكية: أقفال الأبواب الذكية، والكاميرات الذكية، وأجهزة تنظيم الحرارة الذكية، ومصابيح الإضاءة الذكية، والمزيد
أجهزة التحكم عن بعد اللاسلكية: مفاتيح السيارة عن بعد، وأجهزة التحكم عن بعد في الألعاب، وأجهزة التحكم عن بعد الصناعية، والمزيد
محطة إنترنت الأشياء: عقد استشعار إنترنت الأشياء، ومحطات الحصول على البيانات
العدادات الذكية: عدادات المياه الذكية، وعدادات الكهرباء، وعدادات الغاز
وحدة Bluetooth/Zigbee: اتصال لاسلكي عبر Bluetooth، وأجهزة شبكة Zigbee
القياس عن بعد بدون طيار: رابط بيانات للطائرات بدون طيار الصغيرة
أجهزة GSM/GPRS: مودم GSM، أنظمة المراقبة عن بعد
المقارنة مع المنتجات المنافسة
|
عنصر المقارنة |
هوائي الربيع للاتصالات Qianmu |
هوائي ثنائي الفينيل متعدد الكلور |
هوائي قضيب خارجي |
|
يكسب |
0.8 ~ 3.5 ديسيبل |
2 ~ 6 ديسيبل |
عالية نسبيا |
|
أداء متعدد الاتجاهات |
★★★★★ ممتاز |
★★☆ اتجاهية قوية |
★★★★ جيد |
|
مقاس |
★★★★ المدمجة |
★★★★★ صغير جدًا |
★★☆ كبير |
|
القدرة على مكافحة التدخل |
★★★★★ قوية |
★★★ المتوسط |
★★★★ قوية نسبيا |
|
مرونة التثبيت |
★★★★★ مرنة للغاية |
★★★ ثابت على ثنائي الفينيل متعدد الكلور فقط |
★★★ التثبيت الخارجي مطلوب |
|
يكلف |
★★★★ معتدل |
★★★★★ منخفض |
★★☆ عالية نسبيا |
|
تعديل التصميم |
★★★★ مرنة |
★★☆ يلزم إعادة تصنيع ثنائي الفينيل متعدد الكلور |
★★★ عادية |
يحقق هوائي Qianmu Communication Spring توازنًا مثاليًا بين التغطية متعددة الاتجاهات، والقدرة على مكافحة التداخل، ومرونة التثبيت، والتكلفة الإجمالية، مما يجعله خيارًا مثاليًا للهوائي المدمج لأجهزة إنترنت الأشياء والاتصالات اللاسلكية.

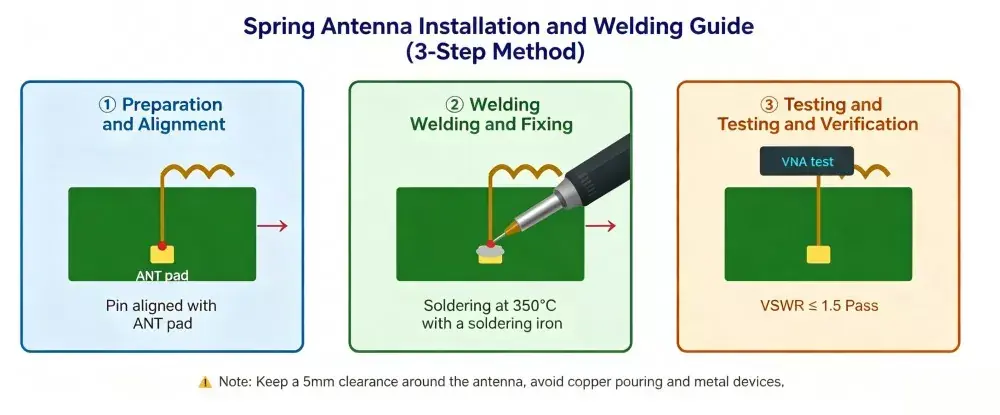

دليل التثبيت
الخطوة 1: الاستعداد للحام
قم بمحاذاة الدبوس (عادةً دبوس واحد أو وسادة لحام) في نهاية هوائي الزنبرك مع وسادة لحام ANT المحفوظة على PCB. يجب أن تكون لوحة اللحام متصلة بخط تغذية التردد اللاسلكي، مثل خط شريط صغير بمقاومة 50 أوم أو دليل موجي متحد المستوى، لضمان نقل الإشارة بشكل صحيح.
الخطوة 2: اللحام والتثبيت
قم بثني القسم الذي على شكل خطاف وقم بتوصيله بمنفذ ANT الخاص بالوحدة اللاسلكية، ثم أكمل عملية اللحام بشكل آمن. يوصى باستخدام اللحام بإعادة التدفق لأنه متوافق مع عمليات التجميع القياسية المثبتة على السطح.
الخطوة 3: التفتيش والاختبار

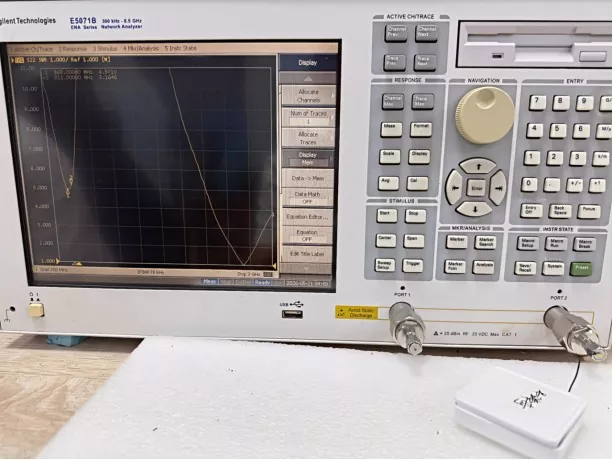

بعد اللحام، استخدم محلل شبكة متجهة لقياس نسبة الموجة الدائمة للجهد (VSWR) والتحقق من أن أداء التردد اللاسلكي يلبي المواصفات المطلوبة.
ملحوظات
1. حافظ على منطقة الخلوص: تجنب توجيه الأسلاك ووضع المكونات المعدنية داخل دائرة نصف قطرها 5 مم من الهوائي؛ لا تقم بتغطية البطارية أو الغطاء الواقي في حدود 10 مم أو أكثر فوق الجزء السفلي.
2. خط نقل 50Ω: قم بتوصيل شريحة التردد اللاسلكي مباشرة عبر شريط صغير على نفس الطبقة أو خط شريطي في الطبقة الداخلية؛ استخدم حواف 45 درجة في الزوايا لتجنب التغيرات المفاجئة في المعاوقة.
3. ابتعد عن المعدن: عند استخدام هوائي زنبركي، فإن الخطوة الأولى هي التأكد من إبعاد الهوائي عن المواد المعدنية، بما في ذلك الطائرات الأرضية على لوحات الدوائر، وآثار الأسلاك، والبطاريات، والشاشات، والأغلفة المعدنية، والمزيد.
4. اتجاه اللحام المتسق: في الإنتاج الضخم، من الضروري التأكد من أن اتجاه لحام الهوائي يتطابق مع اتجاه اللحام المحدد من قبل الشركة المصنعة للهوائي في وقت الاختيار.
5. الضبط والهامش: إذا كانت البيئة الكهرومغناطيسية للجهاز المغطى بالبلاستيك بأكمله معقدة، فيمكن حجز شبكة π عند نهاية التردد اللاسلكي، ويمكن ضبط تردد الرنين بدقة باستخدام مكثف قابل للتعديل يتراوح من 3 pF إلى 6.8 pF.
كيفية اختيار هوائي الربيع؟
|
خطوات الاختيار |
النقاط الرئيسية |
تفاصيل |
|
1. تأكيد تردد التشغيل |
حدد الهوائي حسب بروتوكول الاتصال ونطاق التردد |
نطاقات التردد المشتركة: • 315 ميجاهرتز: أجهزة التحكم عن بعد التقليدية • 433 ميجاهرتز: LoRa، العدادات الذكية، أجهزة التحكم عن بعد الصناعية • 470/490 ميجاهرتز: معدات إنترنت الأشياء الصناعية • 868/915 ميجاهرتز: نطاقات ISM لأوروبا وأمريكا الشمالية • 2.4 جيجاهرتز: Wi-Fi، Bluetooth، Zigbee • نطاق GSM: وحدات الاتصالات الخلوية |
|
2. تقييم متطلبات الربح |
مطابقة الكسب مع مسافة الإرسال |
• المسافة القصيرة (<100 م): 0.8 ~ 2 ديسيبل • المسافة المتوسطة (100-500 م): 2 ~ 3 ديسيبل • المسافة الطويلة (> 500 م): أعلى من 3 ديسيبل |
|
3. تحقق من مساحة التثبيت |
تطابق الحجم والهيكل مع ثنائي الفينيل متعدد الكلور |
1. قم بقياس المساحة الداخلية للمعدات لتحديد الطول والقطر المناسبين. 2. تتوفر هوائيات من النوع المنحني لتركيب PCB على الحافة في المساحات ذات المساحة المحدودة. |
|
4. تقييم بيئة التطبيق |
حماية مضادة للتدخل ومضادة للتآكل |
1. المعدات ذات التدريع المعدني: يوصى بهوائي الاستقطاب الدائري. 2. البيئة الرطبة/الخارجية: طلاء فضي/ذهبي لمضادات الأكسدة. |
|
5. اختر موردًا موثوقًا به |
خدمة التصنيع المخصصة وقفة واحدة |
Qianmu Communication هو مصنع ومورد محترف للهوائيات، يدعم تصنيع المعدات الأصلية وتصنيع التصميم الشخصي، ويقدم خدمة كاملة بما في ذلك تصميم الهوائي وأخذ العينات والإنتاج الضخم. |
التعليمات
س1: أيهما أفضل الهوائي الزنبركي أم الهوائي ثنائي الفينيل متعدد الكلور؟
ج: يعتمد الاختيار على متطلبات التطبيق المحددة. تعتبر حلول Spring Antenna مناسبة للتطبيقات التي تتطلب نقل لمسافات طويلة (> 100 متر)، وتغطية شاملة الاتجاهات، واتجاهات تركيب مرنة، في حين أن هوائيات PCB أكثر ملاءمة للأجهزة المدمجة ذات القيود الصارمة على الحجم والتكلفة. توفر شركة Qianmu Communication كلاً من الحلول وتقدم توصيات احترافية بناءً على احتياجات المشروع المختلفة.
س2: هل يعني الكسب الأعلى دائمًا أداءً أفضل للهوائي؟
ج: ليس بالضرورة. عادةً ما يؤدي الكسب الأعلى إلى تحسين تركيز الإشارة ولكنه قد يقلل التغطية في اتجاهات معينة. يجب أن يأخذ الاختيار الأمثل في الاعتبار مسافة الإرسال ومتطلبات التغطية وبيئة التطبيق. توفر شركة Qianmu Communication منتجات ذات خيارات كسب مختلفة تتراوح من 0.8 إلى 3.5 ديسيبل.
Q3: هل يمكن تخصيص الهوائي؟
ج: نعم. توفر Qianmu Communication خدمات تخصيص OEM/ODM، بما في ذلك تعديل التردد، وتعديل الحجم، واختيار المواد، وتخصيص زاوية الانحناء لتلبية متطلبات التطبيقات المختلفة.
س 4: ما هو نطاق درجة حرارة التشغيل؟
ج: تعمل منتجات Qianmu Communication بشكل موثوق من -40 درجة مئوية إلى +85 درجة مئوية، مما يلبي متطلبات معظم التطبيقات الصناعية والاستهلاكية.
س5: هل مطابقة المعاوقة مطلوبة؟
ج: نعم. تبلغ المعاوقة القياسية 50 أوم، وقد تتطلب التطبيقات العملية مطابقة المكونات بين الهوائي ومنفذ إرسال التردد اللاسلكي لتحقيق الأداء الأمثل. توفر شركة Qianmu Communication الدعم الفني لمطابقة الهوائي وتصحيح الأخطاء.
س 6: ما هو الحد الأدنى لكمية الطلب (موك)؟
ج: تدعم شركة Qianmu Communication كميات الطلب المرنة، بدءًا من عينات النماذج الأولية والدفعات الصغيرة وحتى الإنتاج على نطاق واسع. للحصول على متطلبات موك مفصلة، يرجى الاتصال بفريق المبيعات لدينا.
