هوائي التصحيح السيراميك

مدعومة بخبرة قوية في تكنولوجيا الاتصالات اللاسلكية، Qianmu Communication هي شركة مصنعة لهوائي التصحيح الخزفي البلوتوث مقرها في الصين، المصنع الأصلي، والمورد العالمي، متخصصة في البحث والتطوير والإنتاج والتخصيص لحلول الهوائي. تركز الشركة على التغلب على التحديات الشائعة لهوائيات البلوتوث التقليدية، بما في ذلك ضعف أداء الإشارة وقابلية التداخل والاستهلاك العالي للطاقة وعوامل الشكل الكبيرة.

إرسال استفسار

وصف المنتج

هوائي Bluetooth Ceramic Patch هو هوائي RF مدمج مصغر تم تطويره خصيصًا لنطاق اتصالات Bluetooth 2.4 جيجا هرتز. إنه يستخدم السيراميك العازل الكهربائي العالي كركيزة أساسية ويتم تصنيعه من خلال تلبيد طبقة بطبقة ذات درجة حرارة عالية وحفر الدوائر المعدنية الدقيقة.

هذا الهوائي عبارة عن مكون جهاز إرسال واستقبال RF سلبي. لا يتطلب أسلاك خارجية أو مساحة كبيرة أثناء التثبيت.

بفضل مادته العازلة الكهربائية العالية وهيكله المدمج، فإنه يحقق نقل واستقبال إشارة Bluetooth بكفاءة في مساحة محدودة مع توفير مزايا مثل استهلاك منخفض للطاقة وأداء قوي ضد التداخل واستقرار عالي.

يتم استخدامه على نطاق واسع كحل هوائي مدمج متطور للإنتاج الضخم لأجهزة Bluetooth القابلة للارتداء والمنتجات المنزلية الذكية ومحطات إنترنت الأشياء وأجهزة Bluetooth المثبتة على المركبات.

كيف يعمل

يعتمد هوائي تصحيح السيراميك Qianmu Communication Bluetooth على رنين سيراميك عازل عالي وهيكل إشعاع ميكروستريب، يتكون من ركيزة عازلة من السيراميك، ورقعة إشعاع معدنية سطحية، وطبقة مطابقة للأرضية السفلية.

يوفر الهيكل نقلًا ثابتًا للإشارة، وتحكمًا دقيقًا في المعلمات، وأداءً موثوقًا تم التحقق منه من خلال الاختبارات المعملية.

رنين النطاق الدقيق

باستخدام ركيزة سيراميك عازلة عالية 9.2، يتطابق الهوائي بدقة مع نطاق تردد البلوتوث الكامل الذي يتراوح بين 2400-2483.5 ميجاهرتز. بفضل دقة مطابقة النطاق التي تصل إلى 99.6%، فإنه يقلل بشكل فعال من إزاحة التردد وتوهين الإشارة، مما يساعد على حل مشكلات تأخر البلوتوث وانقطاع الاتصال.

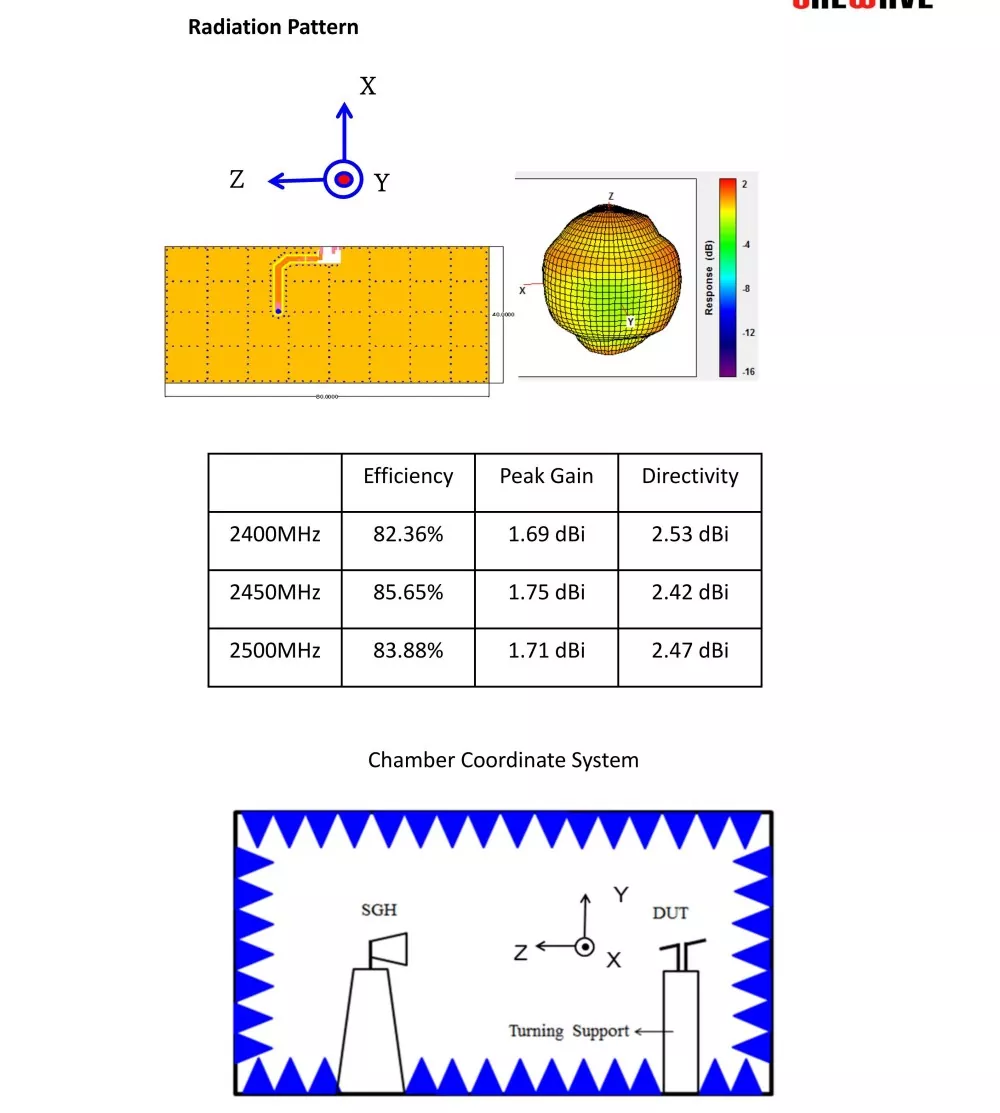

إشعاع متعدد الاتجاهات 360 درجة

تولد دائرة الشرائح الدقيقة ذات الدقة السطحية مجالًا إشعاعيًا كهرومغناطيسيًا موحدًا مع انتظام إشعاع يصل إلى 95%. بالمقارنة مع هوائيات PCB العادية، فإنه يقلل بشكل كبير من النقاط العمياء للإشارة ويوفر اتصالات متعددة الزوايا أكثر استقرارًا للأجهزة.

مقاومة قوية للتداخل الكهرومغناطيسي

توفر المادة العازلة الخزفية عزلًا كهرومغناطيسيًا متأصلًا، مما يساعد على حماية التداخل من شرائح اللوحة الأم، وإمدادات الطاقة، وضوضاء البطارية. في ظل الظروف المعقدة، يتم زيادة نسبة الإشارة إلى الضوضاء بمقدار 4-6 ديسيبل، مما يوفر أداء أفضل ضد التداخل من الهوائيات الزنبركية التقليدية وهوائيات ثنائي الفينيل متعدد الكلور.

مطابقة المعاوقة منخفضة الطاقة

يعتمد الهوائي مطابقة المعاوقة الدقيقة القياسية 50Ω مع نسبة موجة ثابتة تبلغ ≥1.3، مما يضمن فقدان إشارة منخفض للغاية. يمكنه تقليل استهلاك طاقة البلوتوث بنسبة 15%، مما يجعله مناسبًا لتطبيقات الطاقة المنخفضة ومتطلبات عمر البطارية الطويل.

عملية مستقرة تحت نطاق درجة حرارة واسعة

يوفر الهيكل المتكلس ذو درجة الحرارة العالية ثباتًا حراريًا ممتازًا. بعد اختبارات درجات الحرارة العالية والمنخفضة من -40 درجة مئوية إلى +85 درجة مئوية، يظل انحراف التردد ضمن ±±2MHz. يحافظ الهوائي على أداء مستقر في كل من البيئات ذات درجات الحرارة العالية والمنخفضة.

متوافق مع المعدات

يتوافق هوائي التصحيح الخزفي بتقنية Bluetooth بشكل كبير مع جميع فئات أجهزة اتصال Bluetooth 2.4G، التي تغطي الأجهزة الإلكترونية الاستهلاكية، والمنزل الذكي، وإنترنت الأشياء الصناعي، وإلكترونيات السيارات، والأجهزة القابلة للارتداء، وما إلى ذلك. ويمكن تصحيحه مباشرة للإنتاج الضخم دون تصحيح ثانوي:

• الأجهزة الذكية القابلة للارتداء: الساعات الذكية، والأساور الذكية، وسماعات الرأس التي تعمل بتقنية Bluetooth، وأجهزة الواقع المعزز/الواقع الافتراضي القابلة للارتداء، وأجهزة مكافحة الفقدان التي تعمل بتقنية Bluetooth

• محطات منزلية ذكية: مفاتيح بلوتوث الذكية، وأقفال الأبواب الذكية، وأجهزة استشعار درجة الحرارة والرطوبة، وأجهزة استشعار جسم الإنسان، والأضواء الذكية، ومحطات بلوتوث عن بعد

• أجهزة إنترنت الأشياء: وحدات الطاقة المنخفضة BLE، وأجهزة شبكات Bluetooth Mesh، ومحطات الحصول على البيانات اللاسلكية، ووحدات استشعار إنترنت الأشياء

• أجهزة بلوتوث مثبتة على السيارة: مفتاح بلوتوث مثبت على السيارة، وحدة بلوتوث T-BOX مثبتة على السيارة، محطة بلوتوث لكاميرا السيارة، جهاز استشعار لاسلكي مثبت على السيارة

• الأجهزة اللاسلكية الصناعية: محطات اقتناء تقنية Bluetooth الصناعية، وأجهزة استشعار المراقبة اللاسلكية لورش العمل، ووحدات تصحيح أخطاء Bluetooth للمعدات، وأجهزة الشبكات الصناعية منخفضة الطاقة

• ملحقات الأجهزة الإلكترونية الاستهلاكية: لوحات المفاتيح والفأرة اللاسلكية، ومكبرات الصوت التي تعمل بتقنية البلوتوث، والأجهزة الصغيرة المحمولة الذكية، وأجهزة الإرسال اللاسلكي الصغيرة

Ceramic Patch Antenna

المواصفات الفنية

يتم قياس جميع معلمات هوائي التصحيح الخزفي Bluetooth الخاص بـ Qianmu Communication في غرفة كاتمة للصدى للترددات الراديوية. يتم توفير تقارير اختبار كاملة لكل دفعة من المنتجات، وتكون البيانات صحيحة وقابلة للتحقق:

عناصر المعلمة	المعلمات التقنية القياسية
اسم المنتج	هوائي بلوتوث سيراميك
فرقة التشغيل	2400 ميجا هرتز - 2483.5 ميجا هرتز (بلوتوث / بليه / نطاق شبكي كامل)
كسب الهوائي	1.5 ~ 2.5 فئة: : ديسيبل
يقف بوبي VSWR	.31.3
مقاومة	50 أوم
وضع الاستقطاب	الاستقطاب العمودي متعدد الاتجاهات

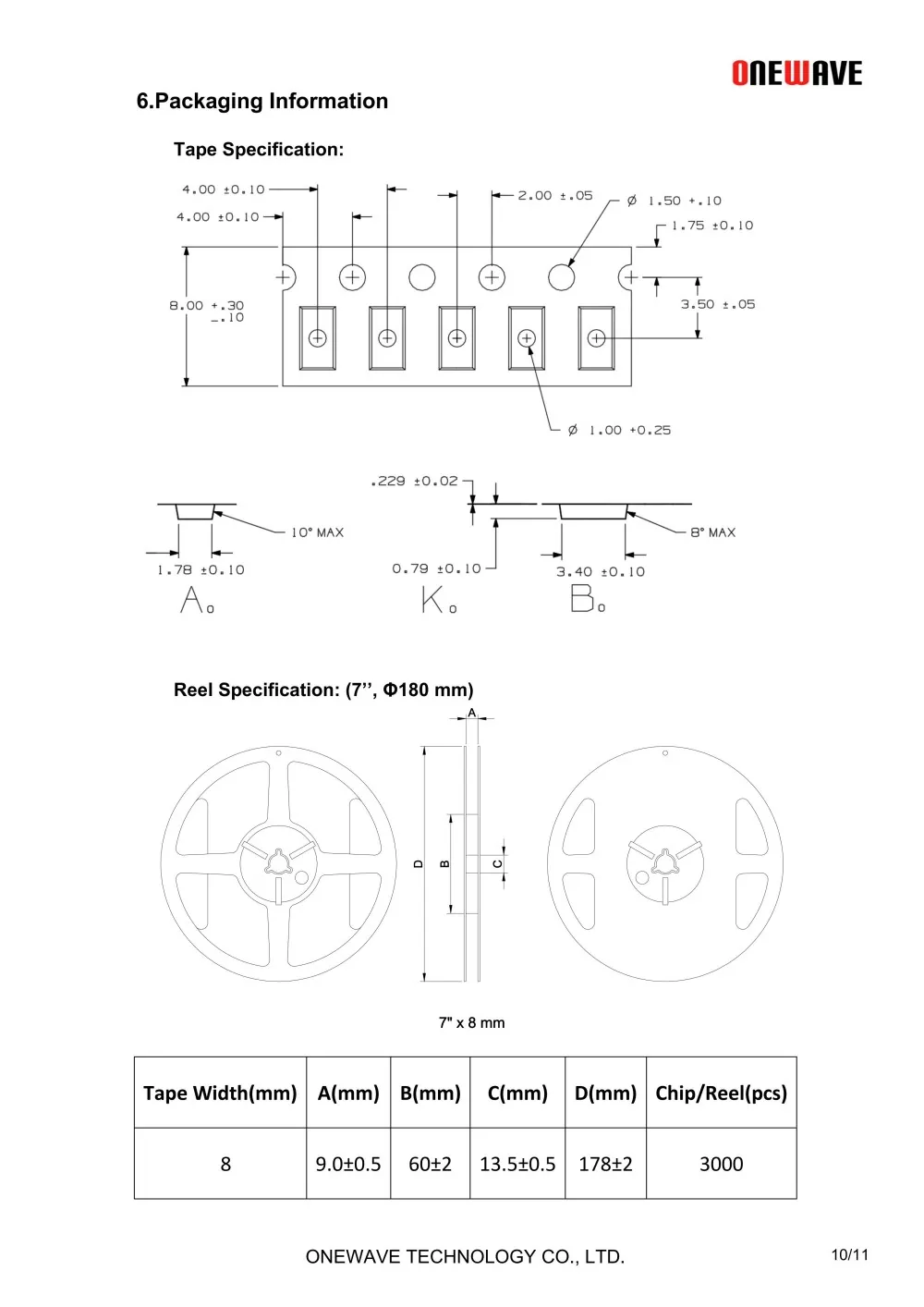

طريقة التعبئة والتغليف	حامل سطح SMD (يدعم تركيب سطح SMT التلقائي بالكامل)
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية
درجة حرارة التخزين	-50 درجة مئوية إلى +90 درجة مئوية

Ceramic Patch Antenna

سيناريوهات التطبيق

مع مزايا الأداء المستقر والحجم الصغير للغاية واستهلاك الطاقة المنخفض للغاية، تم تطبيق هوائي التصحيح السيراميكي Qianmu Communication Bluetooth Ceramic Patch على نطاق واسع في العديد من مشاريع الإنتاج الضخم للأجهزة الذكية، مع العديد من حالات التطبيق الحقيقية التي يمكن تتبعها.

· مشروع الإنتاج الضخم للأجهزة الذكية القابلة للارتداء: يتم توفيرها على المدى الطويل لمصنعي سماعات الرأس والأساور المحلية، لتحل محل الهوائيات الزنبركية التقليدية. فهو يحل مشاكل انقطاع اتصال Bluetooth وتأخر الصوت الناتج عن التوافق الوثيق بين الأجهزة القابلة للارتداء وجسم الإنسان، بالإضافة إلى حجب الإشارة من الأصداف المعدنية. لقد ارتفع معدل نجاح اتصال الأجهزة الطرفية من 87% إلى 99.5%.

· شبكة بلوتوث منزلية كاملة للمنزل الذكي: يتم تطبيقه على أقفال الأبواب الذكية وأجهزة الاستشعار الذكية والتحكم في الإضاءة وغيرها من الأجهزة المنزلية الذكية في جميع أنحاء المنزل. وهو يدعم شبكة Bluetooth Mesh واسعة النطاق، مما يسمح لأجهزة متعددة بالاتصال في وقت واحد دون أي تدخل. يعد استقرار الشبكة أفضل بكثير من هوائيات PCB العادية وقد تم تنفيذه في العديد من مشاريع تحويل المنزل الذكي.

· محطات إنترنت الأشياء منخفضة الطاقة: متوافق مع أجهزة استشعار إنترنت الأشياء التي تعمل بالبطارية. بفضل استهلاك الطاقة المنخفض للغاية، فإنه يعمل على إطالة عمر الجهاز بشكل فعال ويستخدم على نطاق واسع في مشاريع جمع البيانات اللاسلكية للمباني الذكية والمتنزهات الذكية، مع عدم حدوث أي أعطال أثناء التشغيل الخارجي طويل المدى.

· محطات بلوتوث الذكية المثبتة على السيارة: يتم تطبيقه على مفاتيح Bluetooth المثبتة على السيارة وكاميرات أجهزة القياس وأجهزة الاستشعار المثبتة على السيارة. إنه مقاوم لظروف السيارة القاسية، بما في ذلك درجات الحرارة العالية والمنخفضة والاهتزازات، مما يضمن اتصالات بلوتوث مستقرة أثناء القيادة دون انقطاع أو تأخير، ومتوافق مع معايير الاستخدام الصناعية المثبتة على السيارة.

· أجهزة المراقبة اللاسلكية الصناعية: تتم مطابقة أجهزة استشعار المراقبة الصناعية لورشة العمل ومحطات تصحيح الأخطاء اللاسلكية على دفعات لمقاومة التداخل الكهرومغناطيسي من محركات ومعدات الورشة، مما يضمن النقل المستقر للبيانات الصناعية في الوقت الحقيقي وتلبية متطلبات الشبكات للأتمتة الصناعية.

مقارنة المنتج مع أقرانه

تنقسم هوائيات البلوتوث السائدة في السوق إلى أربع فئات: هوائيات PCB الموجودة على اللوحة، وهوائيات FPC المرنة، وهوائيات زنبركية، وهوائيات التصحيح الخزفية. يميل العديد من المشترين ومطوري الأجهزة إلى ارتكاب الأخطاء في الاختيار. باعتبارنا موردًا صينيًا محترفًا لهوائي البلوتوث، فإننا نقوم بإجراء مقارنات متعددة الأبعاد لإظهار المزايا التي لا يمكن استبدالها بوضوح:

أبعاد المقارنة	هوائي سيراميك بلوتوث 1000 شبكة	هوائي PCB عادي على اللوحة	الشركة العامة للفوسفات هوائي مرن	هوائي الربيع
استقرار الإشارة	عالية للغاية، قوية مضادة للتدخل، إزاحة التردد المنخفض	متوسط، عرضة لتداخل اللوحة الأم، والتحيز عالي التردد	متوسط، عرضة لتدهور الأداء عند الانحناء	ضعيف وعرضة للانحراف والانفصال أثناء الاهتزاز
أداء استهلاك الطاقة	استهلاك طاقة منخفض جدًا، متوافق مع أجهزة BLE منخفضة الطاقة	ارتفاع استهلاك الطاقة، وارتفاع فقدان عمر البطارية	استهلاك معتدل للطاقة	استهلاك الطاقة غير المستقر
مقاومة الطقس والمتانة	درجة صناعية، مقاومة لدرجات الحرارة العالية والمنخفضة، والشيخوخة والاهتزاز	مناسب فقط لسيناريوهات درجة حرارة الغرفة الداخلية	وهو عرضة للشيخوخة والتشقق وغير مقاوم للحرارة	إنها عرضة للتشوه والصدأ ولها عمر افتراضي قصير
تناسب التثبيت	تصحيح SMT، مناسب للإنتاج الضخم الآلي بدون مساحة رأس كبيرة	يجب حجز منطقة توجيه مخصصة على اللوحة الأم	لصق يدوي، غير مناسب للإنتاج الضخم عالي السرعة	إنها تشغل مساحة كبيرة ولديها العديد من القيود الهيكلية
اتساق الإنتاج الضخم	خطأ مرتفع للغاية، الحد الأدنى من خطأ معلمة الدفعة	انحراف كبير، يتأثر بشكل كبير بتصميم اللوحة الأم	تؤدي عملية الالتصاق إلى ضعف الاتساق	يؤدي اللحام اليدوي إلى ضعف الاتساق

دليل اختيار المنتج

يركز العديد من مطوري ومشتري الأجهزة فقط على الحجم ويتجاهلون ملاءمة ظروف العمل والمعلمات، مما يؤدي إلى إعادة صياغة الإنتاج الضخم وفشل الأجهزة الطرفية. عند اختيار هوائي التصحيح الخزفي بتقنية Bluetooth، يمكنك مطابقته بدقة وفقًا لثلاثة أبعاد أساسية:

• اختر بناءً على متطلبات طاقة الجهاز: بالنسبة للأجهزة منخفضة الطاقة التي تعمل بالبطارية والأجهزة القابلة للارتداء، قم بإعطاء الأولوية للهوائيات الخزفية القياسية ذات الطاقة المنخفضة جدًا لتحسين عمر بطارية الجهاز بشكل كبير. بالنسبة للأجهزة التي تعمل بالمكونات الإضافية، اختر الإصدار المحسن عالي الكسب.

• اختر بناءً على ظروف التشغيل: بالنسبة للمعدات المدنية الداخلية ذات درجة الحرارة العادية، يُقبل الطراز العادي؛ بالنسبة للمعدات المثبتة على المركبات والخارجية والصناعية، يجب اختيار نماذج مضادة للاهتزاز بدرجة حرارة واسعة من الدرجة الصناعية. يمكنها تحمل البيئات القاسية ولن يتدهور أدائها على مدى فترة طويلة من الاستخدام.

• اختر بناءً على هيكل المعدات: بالنسبة للمعدات ذات الهيكل الصغير للغاية والتي لا تحتوي على مساحة رأس محجوزة، اختر نماذج مصغرة يتم تركيبها على السطح. بالنسبة للأجهزة التي تتطلب إرسال Bluetooth لمسافات طويلة وشبكات شبكية، اختر نماذج مخصصة عالية الكسب ومقاومة للتداخل.

Ceramic Patch Antenna

التعليمات

س1: ما هي أكبر ميزة لهوائي التصحيح السيراميكي الذي يعمل بتقنية Bluetooth مقارنة بالهوائي العادي؟

A1: المزايا الأساسية هي الاستقرار العالي، وانخفاض استهلاك الطاقة، ومقاومة التداخل القوية، ومقاومة درجات الحرارة العالية والمنخفضة، والاتساق العالي في الإنتاج الضخم، ومعالجة نقاط الألم في هوائيات PCB الشائعة والهوائيات الزنبركية مثل التداخل السهل، وانحراف التردد الكبير، والاستهلاك العالي للطاقة، ومقاومة الاهتزاز الضعيفة، ومناسبة بشكل خاص للإنتاج الضخم للأجهزة الذكية المتطورة والأجهزة الصناعية وأجهزة السيارات.

Q2: هل يدعم هذا الهوائي بروتوكول Bluetooth 5.0/5.1/5.3 BLE منخفض الطاقة؟

ج2: مدعوم بالكامل. وهو متوافق مع جميع إصدارات بروتوكول Bluetooth، ومتوافق مع طاقة BLE المنخفضة، وشبكة Bluetooth Mesh، ونقل لاسلكي عالمي 2.4G، ومتوافق مع جميع وحدات Bluetooth السائدة في السوق.

Q3: هل يمكن تخصيص الحجم والمعلمات وشعار العلامة التجارية؟

A3: يدعم التخصيص كامل الأبعاد. كمصنع مصدر، يمكنه ضبط حجم الهوائي والمقاومة والكسب وفقًا لمتطلبات العملاء، ودعم طباعة الشاشة الحريرية لشعار العميل الحصري على الغلاف، والتكيف مع متطلبات الإنتاج الضخم للملصقات الخاصة OEM/ODM.
