هوائي إن إف سي

ما هو الهوائي الناعم المدمج بتقنية NFC؟ ما هو الهوائي النشط؟

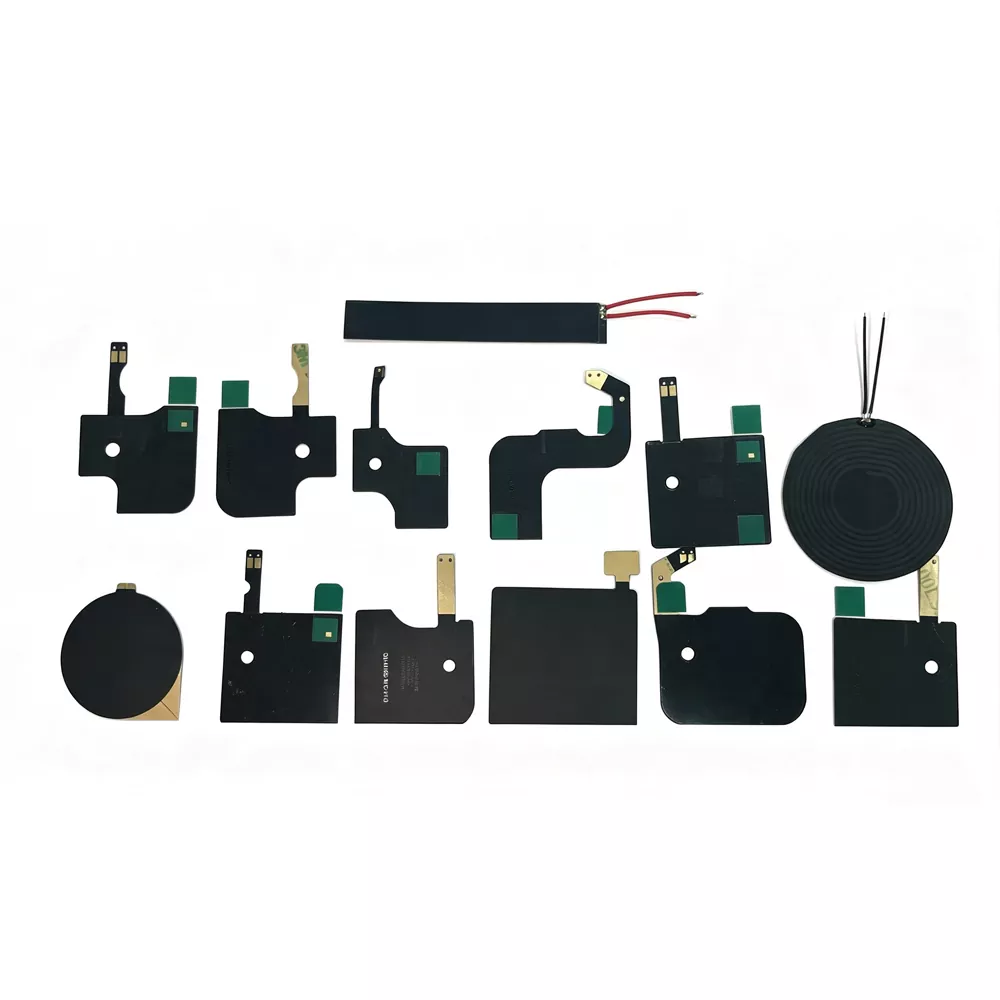

1.1 هوائي ناعم مدمج بتقنية NFC (هوائي FPC المرن)

الهوائي المرن المدمج NFC (هوائي الدائرة المطبوعة المرنة NFC) هو نوع من هوائي NFC تم تصنيعه على ركيزة لوحة دوائر مطبوعة مرنة (FPC) ومصمم للعمل في نطاق تردد 13.56 ميجاهرتز. إنه يستخدم النحاس الإلكتروليتي كمادة ملف موصلة ويعتمد عملية حفر دقيقة لتشكيل أنماط ملف مخصصة مع دورات محددة وهياكل هندسية. بالإضافة إلى طبقة مغناطيسية من الفريت كطبقة عزل، يمكن دمج هذا الهوائي المرن بسهولة في الأجهزة الإلكترونية من خلال حلول التركيب اللاصقة أو القابلة للتقشير.

المكونات الأساسية:

- الركيزة FPC:مادة مرنة للوحة الدائرة توفر خصائص خفيفة الوزن وقابلة للانحناء، بسمك يتراوح من 0.14 إلى 0.27 ملم.

- لفائف النحاس:يتم تصنيعها من خلال النقش على النحاس كهربائيا، ويحدد هيكل الملف محاثة الهوائي وأداء تردد الرنين.

- طبقة الفريت:مادة مغناطيسية عالية النفاذية تقلل من التداخل المعدني، وتحسن عزل المجال المغناطيسي، وتعزز اتجاهية نقل الإشارة.

- طبقة لاصقة:يستخدم مواد لاصقة 3M أصلية، مما يوفر قوة ربط موثوقة ومقاومة ممتازة لدرجات الحرارة العالية.

- طرق الاتصال:يدعم خيارات الاتصال المتنوعة، بما في ذلك محطات IPEX ورؤوس اللحام وجهات الاتصال الزنبركية والواجهات المخصصة الأخرى.

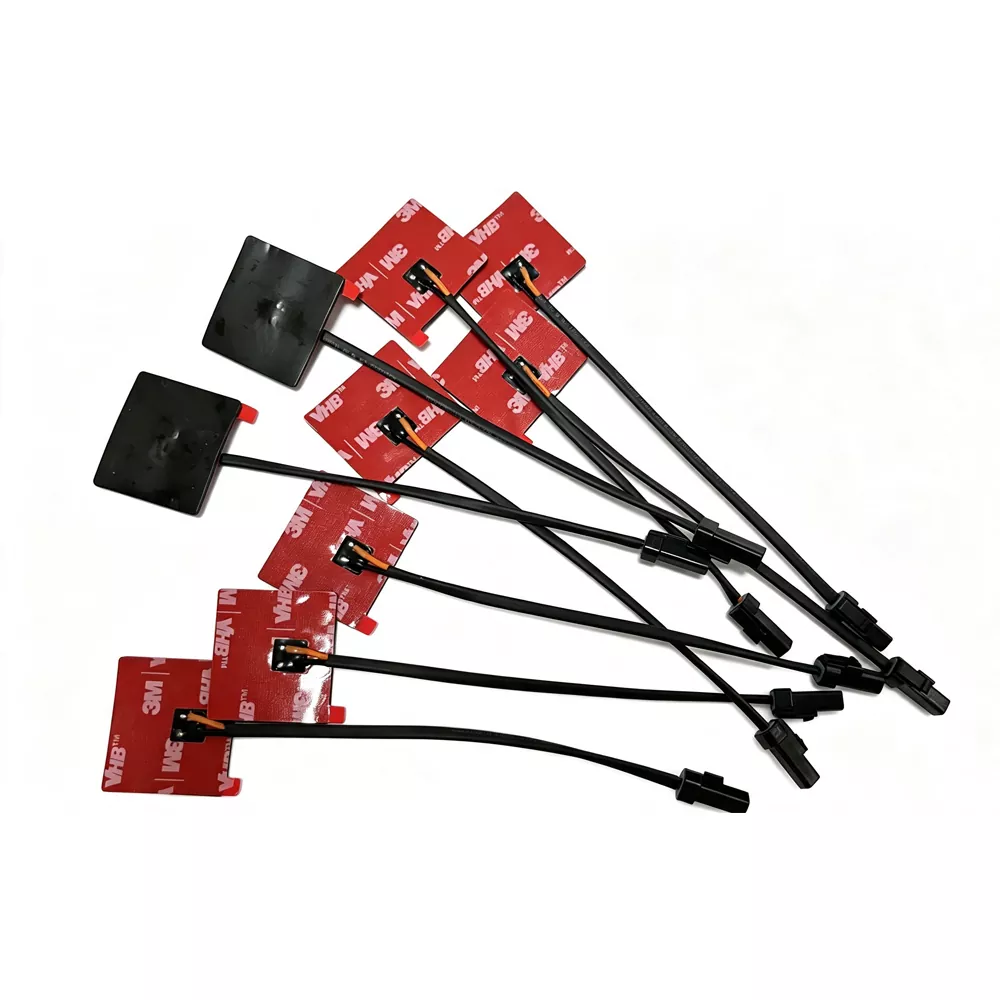

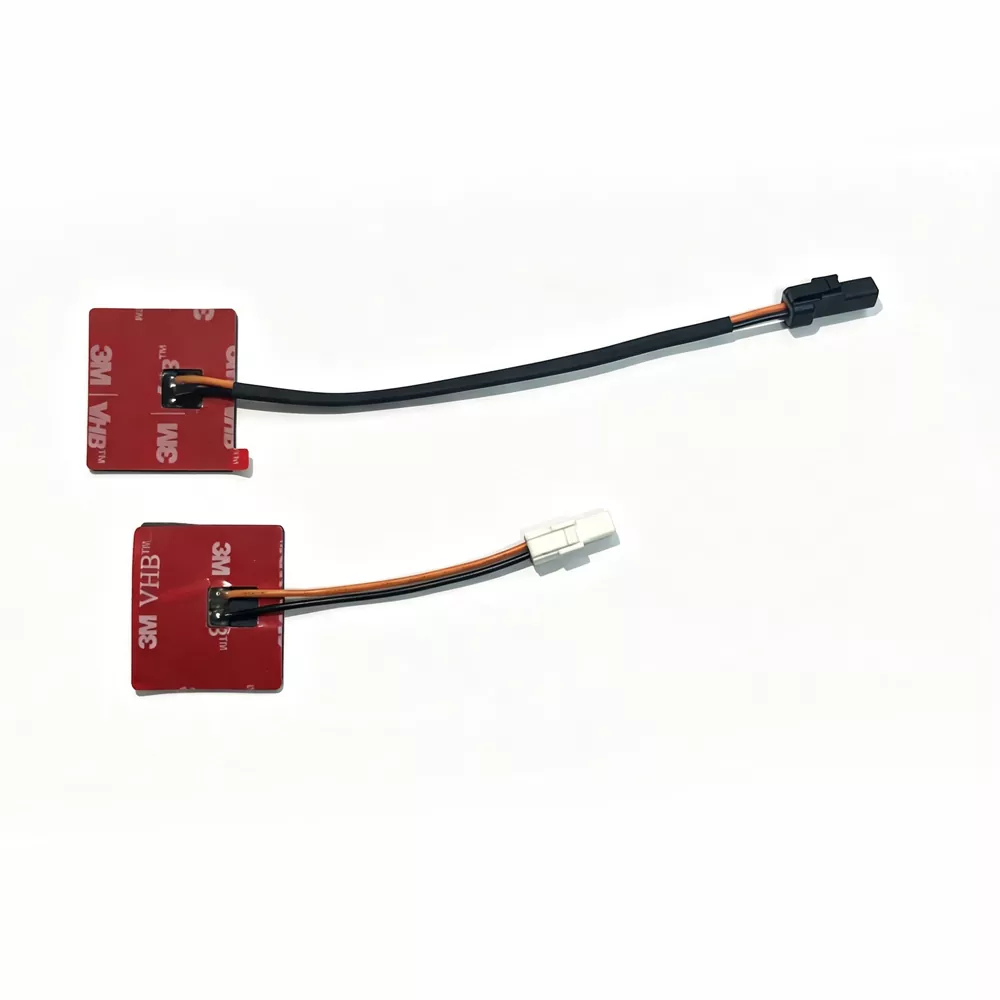

1.2 هوائي نشط NFC

يشير هوائي NFC النشط إلى نظام هوائي يعتمد على هوائي NFC التقليدي، ويدمج واجهة أمامية نشطة غير تلامسية أو دوائر تضخيم الإشارة/القيادة.

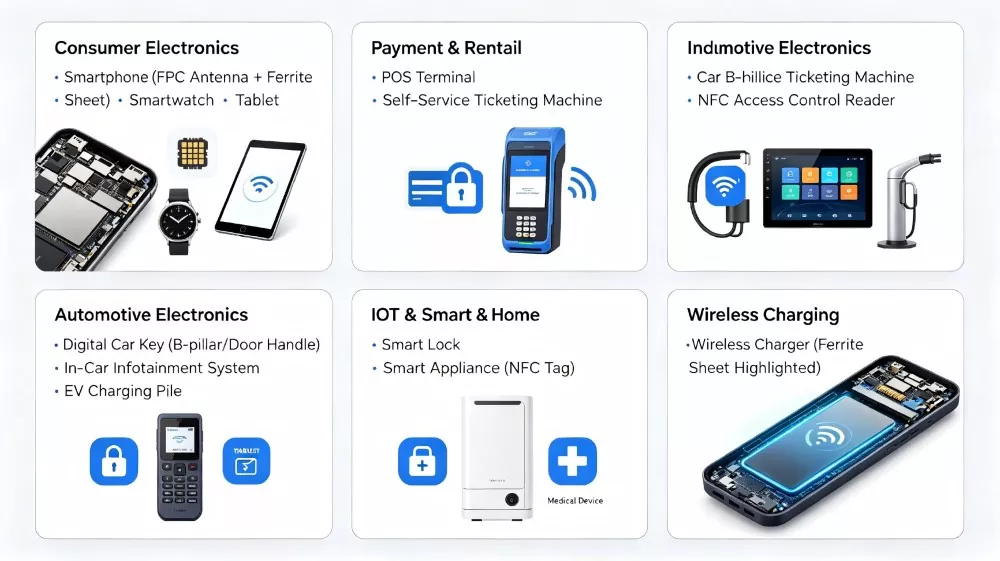

الأجهزة القابلة للتطبيق

لماذا تختار هوائي NFC الخاص بشركة Qianmu Communication؟

1. تصميم مرن ورفيع للغاية - سمك منخفض يصل إلى 0.14-0.27 مم، مناسب تمامًا للأجهزة الرفيعة جدًا ومتطلبات التثبيت المرنة.

2. طبقة عزل الفريت - الفريت القياسي متضمن، مما يوفر حماية فعالة ضد التداخل الناتج عن البيئات المعدنية.

3. طرق تركيب متعددة - تدعم خيارات مختلفة بما في ذلك دعامة لاصقة 3M (لاصق قابل للإزالة)، ومحطات IPEX، واللحام.

4. تشغيل بدرجة حرارة واسعة - نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

5. متوافق تمامًا مع المعايير - يلبي معايير RoHS البيئية

6. خدمات مخصصة - دعم قابل للتخصيص بالكامل للأبعاد والأشكال ودورات الملف وقيم الحث والمزيد.

7. التسليم السريع - إنتاج العينات السريع وتسليم الإنتاج الضخم بكفاءة.

8. دعم المحاكاة الاحترافية - توفير عمليات المحاكاة الكهرومغناطيسية وتوصيات تحسين الجهاز بالكامل.

سلوك الترددات اللاسلكية والاعتبارات على مستوى النظام

لا يعتمد أداء هوائي NFC على مواصفاته الكهربائية الأساسية فحسب، بل يعتمد أيضًا على البيئة الكهرومغناطيسية الشاملة التي أنشأها الهيكل النهائي للجهاز. يمكن أن تؤثر عوامل مثل اختيار المواد والتخطيط الداخلي والمكونات المحيطة بشكل كبير على كفاءة الهوائي واستقرار الاتصال.

1. تأثير تفجير المعادن

عندما يتم تركيب هوائي بالقرب من المكونات المعدنية، بما في ذلك البطاريات أو أغطية التدريع أو الإطارات الميكانيكية، يمكن للتيارات الدوامة المستحثة أن تغير الخصائص الكهرومغناطيسية وتغير تردد الرنين. بدون عزل الفريت المناسب، قد يتسبب تأثير التفجير هذا في انحراف الرنين، وانخفاض أداء الاقتران، وانخفاض موثوقية الاتصال.

2. وظيفة طبقة الفريت في تثبيت المجال

توفر الطبقة المغناطيسية من الفريت أكثر من مجرد حماية من التداخل. كما أنها تعمل كطبقة توجيه للتدفق المغناطيسي عن طريق توجيه المجال المغناطيسي نحو الجانب غير المعدني للهوائي. ويساعد ذلك على تحسين كفاءة الاقتران، وتحسين نقل الإشارة، وتقليل فقدان الطاقة في التطبيقات التي تكون فيها المكونات المعدنية قريبة.

3. حساسية مطابقة المعاوقة

تتطلب أنظمة NFC التي تعمل بتردد 13.56 ميجاهرتز مطابقة دقيقة للممانعة نظرًا لحساسيتها للتغيرات في تصميم العلبة وسمك المادة اللاصقة وتشوه الملف. قد تؤثر الاختلافات الصغيرة في البنية الميكانيكية على نقطة الرنين وأداء عامل Q، مما يجعل الضبط على مستوى النظام ضروريًا بعد تكامل الهوائي.

4. اقتران مع بنية الجهاز

يتأثر أداء الهوائي أيضًا بخصائص العزل الكهربائي للمواد المحيطة، بما في ذلك العلب البلاستيكية والأغطية الزجاجية وهياكل تكديس ثنائي الفينيل متعدد الكلور. المواد ذات الثوابت العازلة الأعلى قد تقدم سعة طفيلية إضافية، مما يؤدي إلى عرض نطاق أضيق وانخفاض هامش الاتصال.

5. تأثير النظام النشط مقابل التأثير السلبي

بالنسبة لتكوينات هوائي NFC النشط، تؤثر دائرة القيادة بشكل مباشر على توزيع وقوة المجال الكهرومغناطيسي. على الرغم من أن هذا الأسلوب يمكنه تمديد مسافة الاتصال، إلا أنه يزيد أيضًا من الحساسية لتغيرات الحمل ويتطلب تحكمًا أكثر دقة في التأريض والحماية وتصميم النظام بشكل عام.

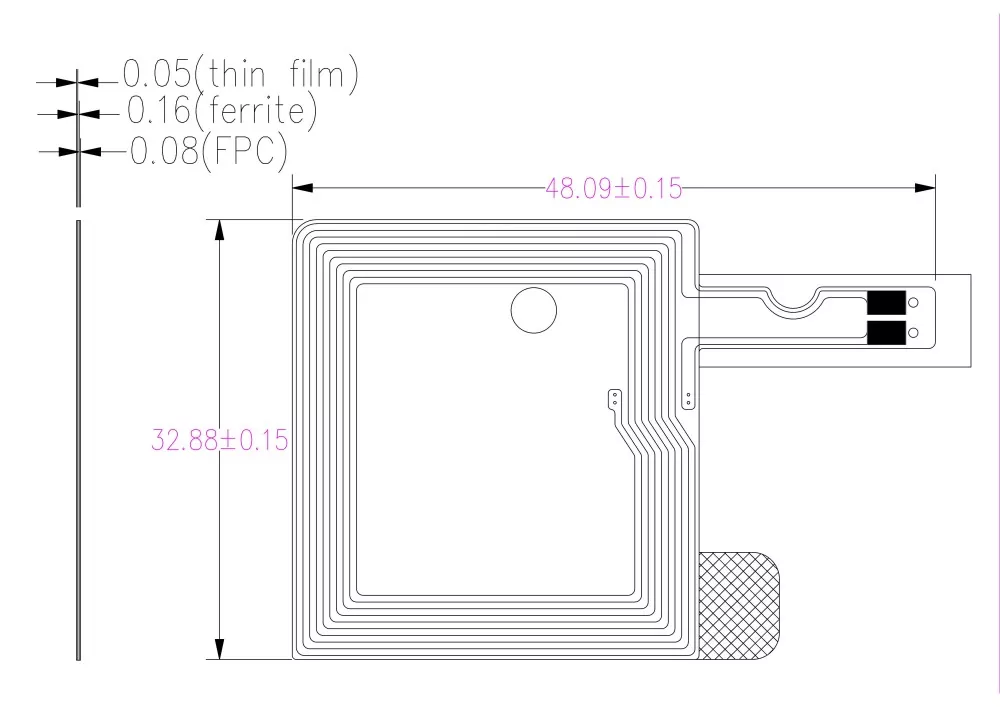

المواصفات الفنية

مقارنة مع أقرانهم: المزايا المميزة لشركة Qianmu Communications

دليل التثبيت

تركيب مدعوم بمادة لاصقة (هوائي مرن FPC)

هذه هي طريقة تثبيت هوائي NFC الأكثر استخدامًا:

خطوات التثبيت:

1. قم بتنظيف السطح - استخدم مسحة كحولية لتنظيف منطقة التثبيت (السطح الداخلي لغلاف الجهاز أو سطح البطارية)، مع التأكد من خلوها من الزيوت والغبار.

2. انزع بطانة التحرير - قم بإزالة الغشاء الواقي اللاصق 3M بعناية من الجزء الخلفي من الهوائي.

3. المحاذاة وتحديد المواقع - قم بمحاذاة الهوائي مع موقع التثبيت المحدد، مما يضمن عدم وجود عائق في منطقة الملف.

4. اضغط بقوة وبشكل متساوٍ - من المركز باتجاه الحواف للتخلص من فقاعات الهواء.

5. المعالجة والانتظار - اتركه لمدة 24 ساعة لتحقيق قوة الترابط المثالية.

ملاحظات التثبيت:

مراجعات العملاء

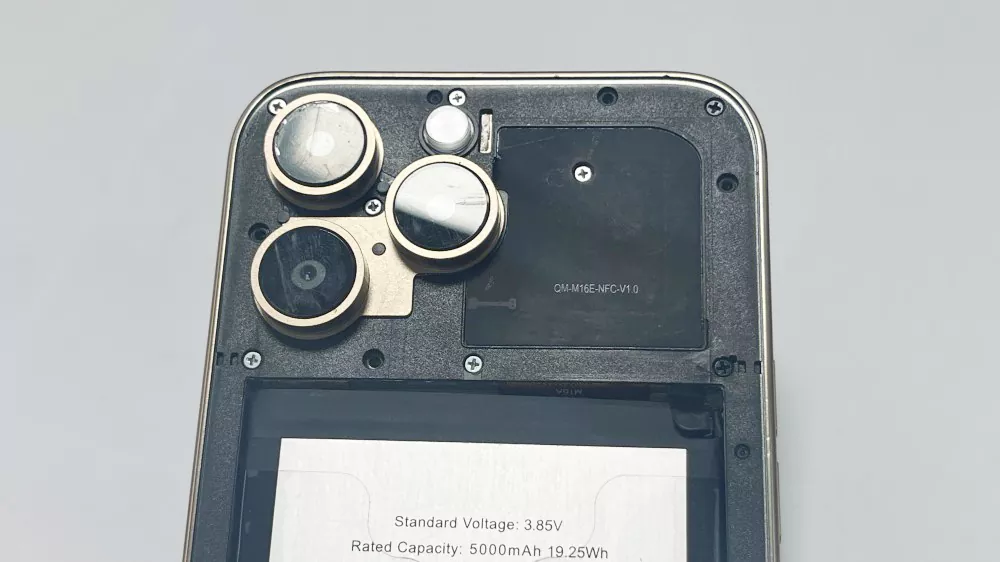

"لقد أظهر الهوائي الناعم المدمج بتقنية NFC من Qianmu Communications أداءً مستقرًا في طراز الهاتف الذكي الجديد لدينا، حيث حقق نطاق قراءة يبلغ 85 ملم. تحمي طبقة الفريت بشكل فعال ضد تداخل البطارية، كما أن اتساق الجودة عبر الإنتاج الضخم ممتاز." - الشركة المصنعة للعلامة التجارية، شركة Shenzhen Junge Technology Co., Ltd.

"تتطلب هوائيات NFC النشطة المستخدمة في محطات نقاط البيع موثوقية عالية ومجالات RF قوية. لقد اجتازت منتجات Qianmu Communication اختبارات EMVCo الصارمة وقمنا بالفعل بشراء أكثر من 300000 وحدة." – شركة قوانغتشو ZhonghaidaSatellite Navigation Technology Co., Ltd. الشركة المصنعة لمحطة الدفع

التعليمات

س1: ما هو تردد تشغيل الهوائي الناعم المدمج في NFC؟

ج: يعمل NFC في نطاق التردد الموحد دوليًا 13.56 ميجاهرتز ±7 كيلوهرتز، والذي يُستخدم بشكل شائع في أنظمة الاتصالات قريبة المدى لنقل البيانات لاسلكيًا قصير المدى.

س2: ما هي مسافة القراءة النموذجية؟

ج: يقتصر نطاق الاتصال عمومًا على بضعة سنتيمترات، عادةً حوالي 5-8 سم، اعتمادًا على تصميم الهوائي وبنية الجهاز وظروف التثبيت.

س3: متى يكون هوائي NFC بقلب من الفريت مطلوبًا؟

ج: عندما يلزم تركيب الهوائي على سطح البطارية، أو بالقرب من حاوية معدنية، أو في بيئة بها مكونات معدنية، فمن الضروري استخدام هوائي مزود بطبقة من الفريت. يمكن لطبقة الفريت أن تعزل بشكل فعال تداخل التيار الدوامي العكسي الناجم عن المعدن.

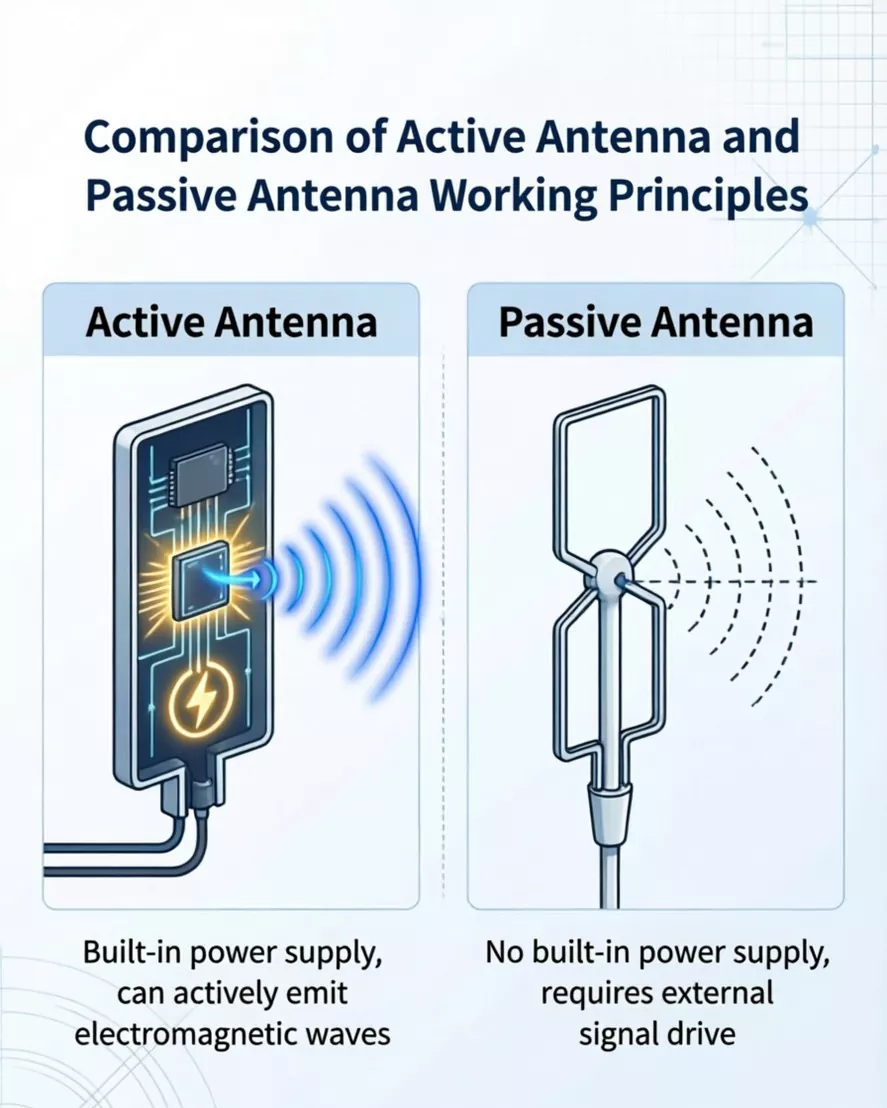

س4: ما الفرق بين الهوائي الناعم المدمج بتقنية NFC والهوائي النشط؟

ج: الهوائي السلبي المدمج هو مكون سلبي يعتمد على تحريض المجال المغناطيسي من القارئ/الكاتب للتشغيل، مما يجعله مناسبًا لتطبيقات NFC القياسية. يدمج الهوائي النشط تضخيم الإشارة ودوائر القيادة، مما يمكّنه من توليد مجال تردد لاسلكي أقوى، مما يجعله مثاليًا لسيناريوهات مثل محطات الدفع التي تتطلب إشارة أكثر قوة.

س 5: هل يمكن تخصيصها من حيث الحجم والشكل؟

ج: نعم، تدعم Qianmu Communications التصميمات المخصصة بجميع الأحجام، بما في ذلك الأشكال المستطيلة والدائرية وغير المنتظمة.

س 6: ما هو نطاق الحث الشائع الاستخدام؟

ج: تقع التصميمات النموذجية ضمن نطاق محاثة يبلغ حوالي 1-2 ميكروساعة، اعتمادًا على متطلبات الضبط ومطابقة المعاوقة.

س7: ما هي طرق التثبيت الشائعة؟

ج: هناك ثلاث طرق تثبيت رئيسية: ① دعامة لاصقة 3M (هوائي FPC المرن - الأكثر استخدامًا)؛ ② موصل IPEX (نوع المكونات الإضافية)؛ ③ تركيب اللحام.

س 8: هل شركة Qianmu Communication تاجر أم مصنع؟

ج: Qianmu Communications هي شركة مصنعة تدمج البحث والتطوير والإنتاج والمبيعات. نحن نملك مصنعنا الخاص ولدينا خط إنتاج كامل بالإضافة إلى نظام قوي لمراقبة الجودة - بعيدًا عن كوننا مجرد شركة تجارية.
