هوائي بيانات الكمبيوتر اللوحي 4G

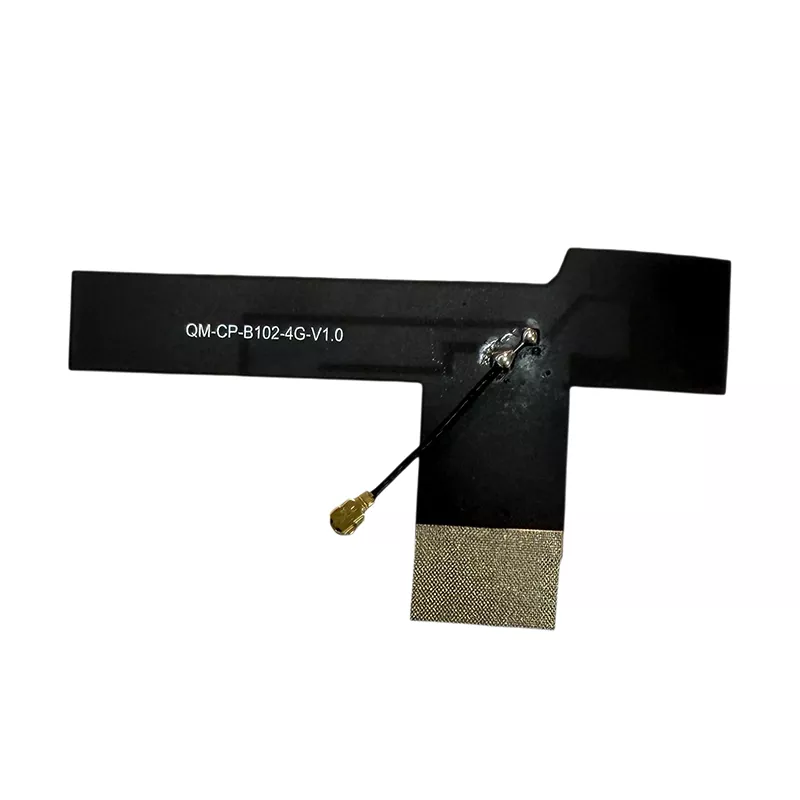

هوائي بيانات الكمبيوتر اللوحي 4G عبارة عن مكون مدمج لاستقبال وإرسال الإشارة اللاسلكية مصمم خصيصًا للأجهزة اللوحية. يتميز هوائي 4G LTE اللوحي هذا بهيكل مرن وخفيف الوزن مُحسّن للمساحة الداخلية المحدودة للأجهزة اللوحية. وهو يتعامل مع نقل البيانات واستقبال الإشارات عبر شبكات 4G LTE، ويدعم الاتصال الخلوي، وتحميل البيانات وتنزيلها، واتصال الشبكة المستقر. باعتباره هوائي 4G LTE مدمج، فهو مصمم للتثبيت الداخلي بدلاً من استخدامه كهوائي عالمي خارجي.

بالمقارنة مع تكوينات الهوائي الداخلي التقليدية، يجمع هذا الحل بين ركيزة FPC المرنة مع ملف تعريف مدمج لاستيعاب هياكل الأجهزة اللوحية المختلفة. يمكن تقييم التصميم لتطبيقات الأجهزة اللوحية الاستهلاكية والتعليمية والصناعية والمتخصصة وفقًا لنطاقات التردد المطلوبة وشروط التثبيت.

نطاق الأجهزة المتوافقة

باعتباره هوائي 4G LTE متعدد الاستخدامات وقابل للتخصيص لتطبيقات الأجهزة اللوحية، تم تصميم هذا المنتج للأجهزة اللوحية التي تدعم اتصال شبكة 4G. يعتمد التوافق على نطاقات التردد المدعومة بالجهاز ومساحة الهوائي الداخلي وواجهة التردد اللاسلكي.

• أجهزة لوحية مدنية مخصصة للمستهلكين: أجهزة لوحية للترفيه المنزلي، وأجهزة لوحية للاتصالات بالشبكة الكاملة، وأجهزة لوحية شخصية محمولة

• الأجهزة اللوحية التجارية التعليمية: الأجهزة اللوحية التعليمية للطلاب، والأجهزة اللوحية الخاصة بالتعليم في الحرم الجامعي، والأجهزة اللوحية التجارية الخاصة بمؤسسات التدريب

• الأجهزة اللوحية الصناعية القوية: الأجهزة اللوحية الصناعية المحمولة، والأجهزة اللوحية الصناعية المقاومة للغبار والماء والانفجار، والأجهزة اللوحية الذكية الخارجية

• الأجهزة اللوحية المخصصة داخل السيارة: الأجهزة اللوحية المعلوماتية والترفيهية داخل السيارة، ومحطات النقل والخدمات اللوجستية، وأقراص التحكم في آلات البناء

• الأجهزة اللوحية الخاصة بالصناعة: الأجهزة اللوحية الطبية، وأجهزة المراقبة الأمنية، والأجهزة اللوحية الطرفية الذكية للمستودعات، والأجهزة اللوحية الذكية التي تعمل بتقنية إنترنت الأشياء

المواصفات الفنية التفصيلية

دليل التثبيت والاستخدام

تم تصميم هوائي بيانات 4G للكمبيوتر اللوحي للتثبيت الداخلي في الأجهزة اللوحية المتوافقة. يمكن استخدامه في مشاريع تصنيع الأجهزة وصيانتها واستبدال الهوائي. يجب أن يتم التثبيت بواسطة موظفين على دراية بتفكيك الأجهزة اللوحية والتعامل مع موصل التردد اللاسلكي. خطوات التثبيت المحددة هي كما يلي:

1. التفكيك والتنظيف: قم بإيقاف تشغيل الجهاز اللوحي، وإزالة الغطاء الخلفي، وتنظيف الغبار والحطام من منطقة التثبيت الداخلية. تأكد من أن سطح التثبيت مسطح ونظيف وخالي من النتوءات أو العوائق.

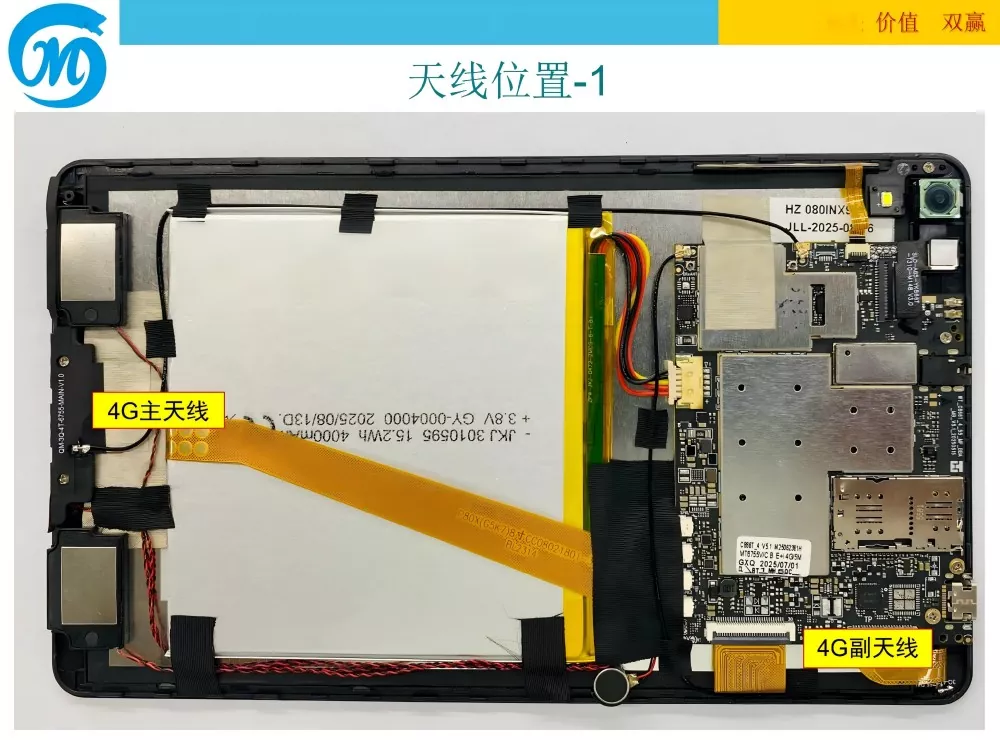

2. تحديد المواقع والتثبيت: قم بإزالة الطبقة الواقية اللاصقة المقاومة للحرارة العالية من الجزء الخلفي من الهوائي. قم بمحاذاته بدقة مع موضع الهوائي المحجوز داخل الجهاز اللوحي، ووضعه على منطقة واضحة من جسم الجهاز خالية من أي عائق معدني. اضغط بلطف لمدة 3 إلى 5 ثوانٍ لضمان التصاق الهوائي بشكل آمن، دون ارتخاء أو رفع الحواف.

3. اتصال الواجهة: قم بمحاذاة موصل IPEX في نهاية الهوائي مع مقبس التردد اللاسلكي الموجود على اللوحة الأم للكمبيوتر اللوحي، ثم اضغط لأسفل عموديًا حتى يتم توصيله بشكل آمن. تأكد من الاتصال الجيد مع عدم وجود اتصالات فضفاضة أو اتصال ضعيف. يكون ترتيب الاتصال هذا مناسبًا عند اختيار هوائي IPEX 4G LTE لواجهة RF للكمبيوتر اللوحي المتوافقة.

4. تنظيم توجيه الكابلات: قم بترتيب كابلات الهوائي بدقة لتجنب السحب أو الثني أو الضغط المفرط، واحفظها بعيدًا عن المناطق المولدة للحرارة مثل البطارية واللوحة الأم لمنع الشيخوخة والتلف على المدى الطويل.

5. اختبار التثبيت: أعد توصيل الغطاء الخلفي للكمبيوتر اللوحي، وقم بتثبيت براغي التثبيت، وقم بتشغيل الجهاز، وتمكين شبكة 4G، واختبر سرعة الإنترنت وقوة الإشارة، وتأكد من عدم وجود حالات شاذة في الإشارة أو مشكلات في انقطاع الاتصال قبل الاستخدام العادي.

خلفية الشركة

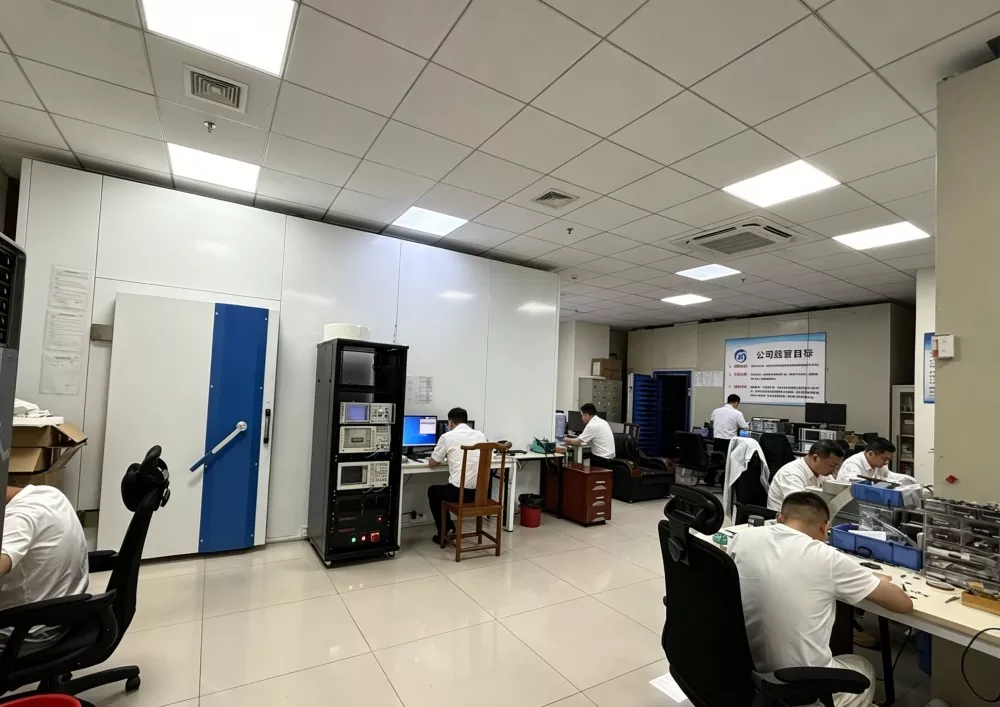

تعمل شركة Shenzhen Qianmu Communication Technology Co., Ltd. في صناعة هوائي الاتصالات لأكثر من عقد من الزمن، حيث تعمل كشركة مصنعة وموردة صينية تدمج البحث والتطوير في الهوائي، وتطوير القوالب، والإنتاج على نطاق واسع، واختبار مراقبة الجودة، ودعم ما بعد البيع. تتخصص الشركة في حلول هوائيات الاتصالات اللاسلكية، بما في ذلك منتجات هوائي بيانات الجيل الرابع للأجهزة اللوحية وهوائيات إنترنت الأشياء والهوائيات الطرفية المدمجة. وتشمل مرافقها عمليات التصنيع وخطوط الإنتاج ومختبرات البحث والتطوير ومعدات الاختبار لدعم تطوير المنتجات ومراقبة الجودة. يمكن ترتيب زيارات المصنع، وتخضع عمليات الإنتاج والتفتيش لإجراءات إدارة الجودة الخاصة بالشركة.

يتمتع كل من أعضاء الفريق الأساسي بخبرة تزيد عن 10 سنوات في مجال البحث والتطوير في هوائي الاتصالات، بالإضافة إلى الخبرة في تكييف الإشارة ومطابقة المعاوقة ومتطلبات التثبيت الداخلي لمختلف الأجهزة اللوحية. وقد قدم الفريق حلول الهوائيات لأكثر من 300 شركة مصنعة للمعدات الطرفية والصناعية الرقمية في جميع أنحاء العالم. تتوفر حلول مخصصة وفقًا لمتطلبات المنتج وشروط تكامل الجهاز.

دليل اختيار المنتج

عند اختيار هوائي Tablet 4G LTE، تشمل الاعتبارات الشائعة توافق التردد ومساحة التثبيت ونوع الموصل وأداء التردد اللاسلكي. يمكن أن تساعد النقاط التالية في تحديد ما إذا كان الهوائي المقترح مناسبًا لمشروع كمبيوتر لوحي معين.

• التحقق من توافق نطاق التردد: قم بإعطاء الأولوية للهوائيات التي تغطي نطاقات التردد المطلوبة. بالنسبة للأجهزة المنزلية، تحقق من التوافق مع نطاقات الناقل المقصودة؛ بالنسبة لأجهزة التصدير، تأكد من دعم نطاقات التردد المستخدمة في السوق المستهدفة. قد تؤثر النطاقات المفقودة على استقبال الإشارة وأداء البيانات.

• التحقق من المواد والحرفية: يمكن لهوائي FPC 4G المرن أن يلبي متطلبات التثبيت الداخلي حيث تكون هناك حاجة إلى ركيزة رفيعة ومرنة. قم بمراجعة الركيزة والعنصر الموصل والطلاء العازل لتحديد ما إذا كان التصميم مناسبًا لبيئة التثبيت المقصودة.

• التحقق من معلمات الاختبار الفعلية: مراجعة تقارير الاختبار وبيانات القياس المتوفرة. تتضمن المعلمات الرئيسية الكسب وSWR والمقاومة. تأكد من أن الأداء المُقاس يلبي متطلبات الجهاز المستهدف ونطاقات التشغيل.

• التحقق من أبعاد التوافق: حدد أبعاد الهوائي المناسبة وفقًا للمساحة الداخلية للكمبيوتر اللوحي. بالنسبة للأجهزة فائقة النحافة، فكر في التصميم بسمك 0.15 مم وتحقق من منطقة التثبيت المتاحة ومسار الكابل والتخليص. يمكن مناقشة الأحجام غير القياسية المخصصة لمعالجة قيود التثبيت.

• افحص موصل التردد اللاسلكي: يجب أن يتطابق موصل IPEX/U.FL مع مقبس التردد اللاسلكي الموجود على اللوحة الأم للكمبيوتر اللوحي. تأكد من إنشاء الموصل وطول الكابل وترتيب الاتصال قبل الطلب. قد يتطلب هوائي LTE الداخلي لمشاريع الأجهزة اللوحية تكوينًا مختلفًا للموصل أو الكابل وفقًا لتصميم الجهاز.

• التحقق من التخصيص والقدرة على التوريد: بالنسبة للمشروعات ذات الأبعاد الخاصة، أو أطوال الكابلات، أو متطلبات الموصل، أو تكوينات التردد، يمكن تقييم هوائي الكمبيوتر اللوحي المخصص وفقًا لمواصفات الجهاز. تأكيد العينات ومتطلبات الاختبار وكميات الإنتاج والمهل الزمنية قبل الإنتاج الضخم.

• التحقق من قدرات الشركة المصنعة: خذ في الاعتبار خبرة الشركة المصنعة، واختبار المنتج، ومراقبة الجودة، وخيارات التخصيص، ودعم ما بعد البيع عند اختيار مورد هوائي على المدى الطويل.

التعليمات

Q1: هل يدعم هوائي بيانات الكمبيوتر اللوحي 4G شبكات 4G الخارجية؟

ج: يدعم الهوائي نطاقات التردد المذكورة في المواصفات الفنية. بالنسبة لمعدات التصدير، قارن هذه النطاقات بنطاقات LTE المستخدمة في البلد المستهدف ومتطلبات المودم الخاص بالكمبيوتر اللوحي. ويمكن مناقشة تكوينات التردد الإضافية إذا كانت المواصفات القياسية لا تغطي النطاقات المطلوبة.

Q2: هل يمكن تخصيص الهوائي من حيث الحجم ونوع الموصل وطول الكابل؟

ج: نعم. قد تتضمن خيارات التخصيص أبعاد الهوائي وطول الكابل ونوع الموصل وتكوين التردد وفقًا للبنية الداخلية للجهاز. بالنسبة لمشروع هوائي الكمبيوتر اللوحي المخصص، قم بتوفير مساحة التثبيت المتوفرة ونطاقات LTE المطلوبة وتفاصيل موصل التردد اللاسلكي والتطبيق المستهدف حتى يمكن تقييم التوافق.

س3: ما هي مدة ضمان المنتج؟ كيف يتم التعامل مع قضايا الجودة؟

ج: يأتي المنتج مع ضمان لمدة سنة وخدمة صيانة مدى الحياة. بالنسبة لمشكلات الجودة التي لا تنتج عن أضرار بشرية، توفر سياسة الخدمة المذكورة عمليات استبدال أو إعادة شحن مجانية، إلى جانب الدعم الفني لمعالجة مشكلات الاستخدام. قم بتأكيد الشروط المعمول بها عند تقديم الطلب.

س4: هل سيؤدي الانحناء المتكرر إلى إتلاف الهوائي المرن؟

ج: يستخدم المنتج ركيزة FPC مرنة مصممة للتثبيت الداخلي. تجنب الطيات الحادة أو الانحناء المفرط المتكرر أو الضغط على العنصر المشع وكابل التغذية. يجب أن يتبع التثبيت المتطلبات الميكانيكية للهوائي للمساعدة في الحفاظ على هيكله وأداء التردد اللاسلكي.

س 5: ما هو الحد الأدنى لكمية الطلب؟ هل يمكن توفير دفعات مختلطة؟

ج: يُذكر أن المنتجات القياسية المتوفرة في المخزون ليس لها حد أدنى لكمية الطلب، مع دعم دفعات مختلطة صغيرة ومشتريات عرضية. قد تكون الطلبات الكبيرة مؤهلة للتسعير المتدرج. تأكد من المخزون الحالي ومتطلبات التخصيص ومدة الإنتاج قبل الطلب.

س6: ما هو الموصل الذي يستخدمه الهوائي؟

ج: الواجهة القياسية عبارة عن موصل عالمي IPEX/U.FL، مع خيارات طرفية قابلة للتخصيص. يجب فحص الموصل مقابل مقبس التردد اللاسلكي الخاص باللوحة الأم للكمبيوتر اللوحي. بالنسبة لمتطلبات هوائي IPEX 4G LTE، تأكد من إنشاء الموصل وطول الكابل قبل الإنتاج.
