هوائي الدراجة المشتركة

هوائي الدراجة المشتركة هو هوائي IoT RF مخصص مصمم خصيصًا ليتم دمجه داخل مبيت القفل الذكي للدراجات المشتركة والدراجات الإلكترونية. ولا يتطلب تعرضًا خارجيًا خارج غلاف الجهاز، وبدلاً من ذلك يتم وضعه مباشرة حول قفل PCB أو داخل المساحة الداخلية المحجوزة في غلاف القفل. نظرًا للمساحة الداخلية المحدودة للأقفال الذكية والتداخل الكهرومغناطيسي من العلب المعدنية والبطاريات والمحركات ومكونات اللوحة الرئيسية، تعاني الهوائيات الداخلية التقليدية الجاهزة للاستخدام من ضعف كبير في الإشارة عند تركيبها. ويؤدي هذا إلى تأخير الإبلاغ عن المركبات، وانجراف تحديد المواقع، واستهلاك غير طبيعي للطاقة أثناء النوم، وفي النهاية ارتفاع تكاليف الصيانة التشغيلية. لقد تم تحسين هوائي Qianmu Communications وضبطه خصيصًا ليناسب البيئة الكهرومغناطيسية المعقدة داخل مبيتات القفل، مما يضمن اتصالًا مستقرًا وإخراج إشارة تحديد الموقع داخل تجاويف محصورة ومغلقة. إنه بمثابة مكون دعم أساسي لحلول القفل الذكي في المركبات ذات العجلتين المشتركة.

مبدأ العمل

1. تقوم اللوحة الرئيسية ذات القفل الذكي بإخراج إشارة RF من خلال منفذ RF الخاص بها، والتي يتم نقلها عبر كابل التغذية إلى الهوائي المدمج للدراجة المشتركة للإشعاع.

2. تقوم وحدة الإشعاع بتحويل الإشارات الكهربائية إلى موجات كهرومغناطيسية، والتي تخترق غلاف القفل البلاستيكي وتشع للخارج، وتنقل موقع السيارة، وحالة القفل، ومستوى البطارية، ومعلومات الخطأ إلى منصة إدارة قائمة على السحابة.

3. تلقي أوامر الفتح والقفل عن بعد من المحطة الأساسية، وتحويل الموجات الكهرومغناطيسية المحمولة جواً مرة أخرى إلى إشارات كهربائية، وإرسالها إلى اللوحة الرئيسية؛

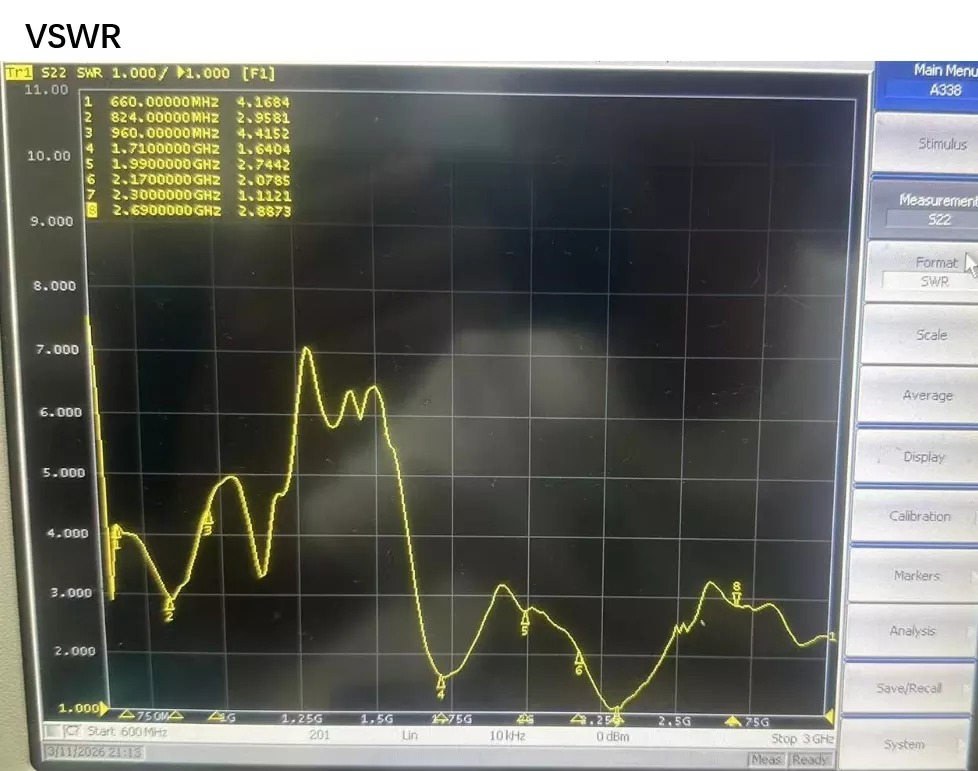

4. يتم إجراء ضبط المعاوقة لمعالجة التداخل الداخلي بين المعدن والبطارية، والحفاظ على مقاومة قياسية تبلغ 50 أوم داخل الأماكن الضيقة، وتقليل فقدان الصدى، وقمع الاستهلاك غير الطبيعي للطاقة، وإطالة عمر بطارية الليثيوم للجهاز.

متوافق مع الأجهزة المدعومة

· قفل الدراجة الذكي NBIoT

· 4G Cat.1 اللوحة الرئيسية ذات القفل المركزي للدراجة الكهربائية المشتركة

· وحدة اتصالات إنترنت الأشياء الداخلية للدراجات الكهربائية المشتركة

· الدراجات البخارية المشتركة وأجهزة التنقل المزودة بمحطات اتصالات مدمجة

· قفل صغير لإنترنت الأشياء في الهواء الطلق، وقفل خزانة مع وحدة مدمجة

التكنولوجيا الأساسية للمنتج

1. تصميم ضبط التجويف المضاد للتداخل: تمت معايرته خصيصًا في غرفة كاتمة للصدى لمعالجة التداخل الكهرومغناطيسي من العلب المعدنية الداخلية وبطاريات الليثيوم ولوحات الدوائر في الأقفال الذكية. إنه يحافظ على أداء إشعاعي مستقر حتى في الأماكن الضيقة والمغلقة، ويمنع بشكل فعال تقلبات الإشارة الناجمة عن البيئة الداخلية للقفل.

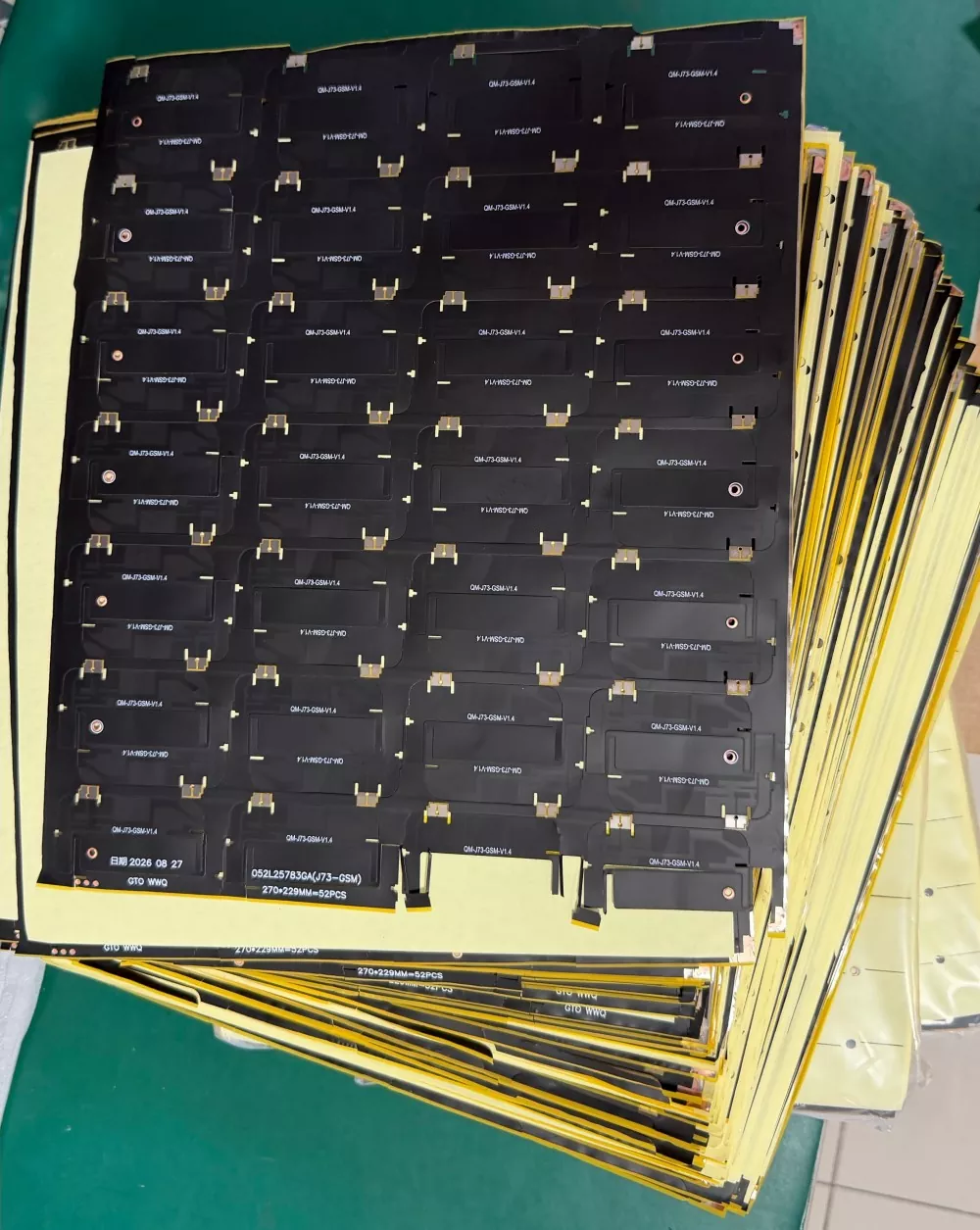

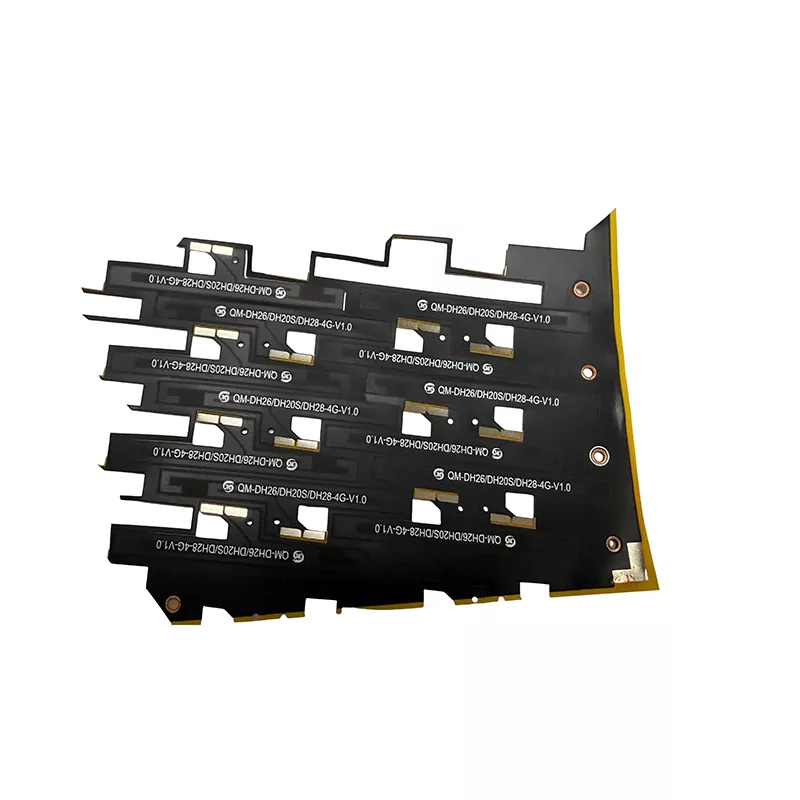

2. تصميم مدمج ونحيف، مثالي للمساحات الضيقة داخل الأقفال: متوفر بأحجام وتكوينات متعددة، مع خيارات هوائي FPC والسيراميك والزنبرك وثنائي الفينيل متعدد الكلور المرن ليناسب أبعاد القفل الداخلي المختلفة. إنها تشغل الحد الأدنى من مساحة التجويف، مما يسهل على المهندسين الإنشائيين دمجها في التصميمات.

3. ميزات مضادة للاهتزاز ومكافحة التعب: غالبًا ما تواجه الدراجات المشتركة طرقًا وعرة واهتزازات طويلة، مما قد يؤدي بسهولة إلى كسر سلك التغذية أو انفصال وصلة اللحام. يشتمل هوائي الدراجة المشتركة على تعزيزات مقاومة للضغط عند نقطة خروج الكابل، كما يشتمل إصدار FPC المرن على ألواح تقوية فولاذية إضافية. بعد خضوعه لـ 500 ساعة من محاكاة اختبار موثوقية اهتزاز الطريق، فإنه يقلل بشكل كبير من عيوب الإنتاج مثل الأسلاك المكسورة.

4. تحسين التردد اللاسلكي منخفض الطاقة: يؤدي تحسين فقدان ارتباط التردد اللاسلكي إلى تقليل استهلاك طاقة نقل الجهاز في البيئات الداخلية المعقدة، ويقلل من الاستخدام الإجمالي لطاقة النظام، ويطيل دورات استبدال البطارية للمركبات الفردية، ويقلل من تكرار الصيانة في الموقع.

5. قدرات التخصيص والتطوير المرنة: يمكن ضبطها خصيصًا وفقًا لأبعاد مسكن العميل وتخطيط المكونات الداخلية؛ يدعم الاتصالات الفردية أو الهوائيات المدمجة مزدوجة الوظيفة التي تجمع بين الاتصالات وتحديد المواقع GNSS؛ طول الكابل ونوع الموصل ونطاق تردد التشغيل كلها قابلة للتعديل.

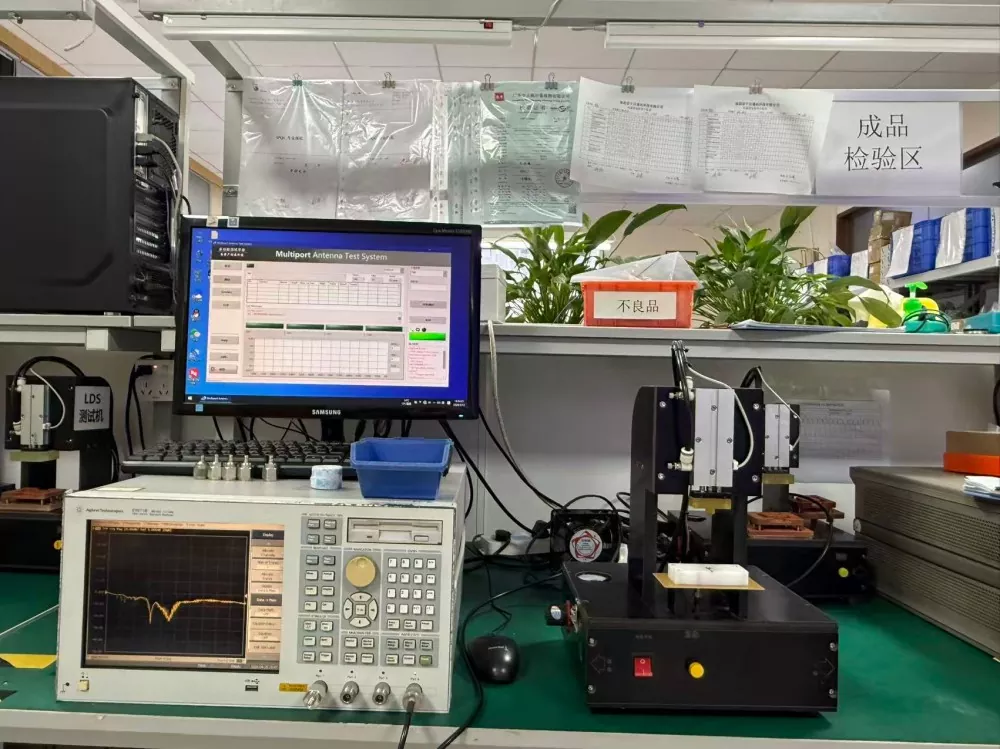

6. الجودة يمكن تتبعها والتحقق منها: تحتفظ كل دفعة من المنتجات بتقارير اختبار غرفة كاتمة للصدى بالموجات الدقيقة وسجلات اختبار تقادم العينات. بالنسبة لتوريد كميات كبيرة من المشروع، يمكن توفير بيانات القياس الفعلية مع الشحنة لتلبية متطلبات قبول المشروع. باعتبارنا موردًا يتمتع بقدرات بحث وتطوير مستقلة، يمكننا تقديم تكرارات متعددة للنماذج الأولية أثناء مرحلة العينة.

كيفية اختيار هوائي الدراجة المشتركة

1. توضيح نطاقات التردد والمتطلبات الوظيفية: تأكد مما إذا كان المشروع هو NB-IoT أو 4G Cat.1، وما إذا كان تحديد المواقع المزدوج المدمج Beidou-GPS مطلوبًا. هوائيات الدراجة المشتركة ذات المظاهر المتطابقة ولكن نطاقات التردد غير المتطابقة ستؤدي إلى ضعف الأداء الفعلي عند استخدامها داخل الأقفال.

2. قم بتقييم بيئة التجويف الداخلي: ضع في اعتبارك حجم المساحة الداخلية والمكونات المعدنية المحيطة وموضع البطارية. لا تعتمد فقط على معلمات مكونات الهوائي العارية؛ يجب إجراء القياسات الفعلية بعد التجميع الكامل للعلبة، حيث أن بيانات اللوحة العارية لا يمكن أن تمثل الأداء الحقيقي في المشاريع الفعلية.

3. تأكد من المتطلبات الهيكلية: أبعاد المساحة المتاحة، وطريقة التثبيت والتركيب، ونموذج الموصل، وطول الكابل المسموح به مسبقًا لتجنب شراء المكونات التي لا يمكن تجميعها.

4. إعطاء الأولوية للشركات المصنعة التي تتمتع بقدرات ضبط التردد اللاسلكي. قد لا تكون المنتجات العامة المتوفرة في الأسواق متوافقة مع هيكل القفل الخاص بك؛ يمكن للمصنع الفعلي إعادة الضبط والتحسين خصيصًا لتجويف القفل الخاص بك، في حين لا يتمكن المتداولون عادةً من تحقيق تحسين على مستوى التجويف.

التعليمات

س1: هل يعني كسب الهوائي الأعلى دائمًا أداءً أفضل؟

ج: لا. الهوائيات المدمجة محصورة داخل تجويف معدني ضيق؛ مجرد السعي للحصول على مكاسب عالية يمكن أن يؤدي إلى عدم تطابق المعاوقة، مما يؤدي بدوره إلى زيادة حادة في إجمالي استهلاك الطاقة. بالنسبة للدراجات المشتركة، يجب أن يوازن الهوائي المدمج بين عوامل متعددة بما في ذلك بيئة التجويف واستهلاك الطاقة ومقاومة الصدمات والحجم، مما يتطلب المطابقة والضبط بناءً على تصميم جسم القفل الخاص بك.

س2: ما هي مميزات وعيوب الهوائيات المدمجة مقارنة بالهوائيات الخارجية؟

ج: مزايا الهوائيات المدمجة: مظهر نظيف للجهاز مع عدم وجود مكونات مكشوفة، مما يزيل مخاطر التلف أو الكسر أو الخسارة المرتبطة بالهوائيات الخارجية. العيوب: تداخل أكبر من الأجزاء المعدنية الداخلية داخل مبيت القفل، مما يتطلب دقة أعلى في ضبط الهوائي. إذا كان مشروعك يتضمن نشرًا واسع النطاق في المباني الشاهقة أو المرائب تحت الأرض، فمن الضروري إجراء اختبار وتقييم شاملين في الموقع.

Q3: هل يمكننا إجراء اتصال 4G + هوائي الدراجة المشتركة GPS BeiDou ثنائي الوظيفة؟

ج: مدعوم. يقلل تصميم الهوائي المزدوج المتكامل من الأسلاك الداخلية، ويمكن تخصيص الموصلات والكابلات حسب الحاجة.

س 4: ما هي سياسة ضمان المنتج؟

ج: في ظل التركيب والاستخدام العادي، فإننا نقدم ضمانًا للأعطال الكهربائية للمنتج نفسه والتي لا تكون نتيجة لأضرار بشرية. ومع ذلك، فإن المشكلات الناشئة عن التثبيت غير الصحيح، أو سحب الكابلات بقوة، أو الضرر الناتج عن الضغط أثناء التجميع لا يغطيها الضمان. سنقدم أيضًا إرشادات التثبيت للمساعدة في تجنب مثل هذه المشكلات.
